Leistungsstarke Filterung und Energiespeicherung für Ihre Elektronikprojekte

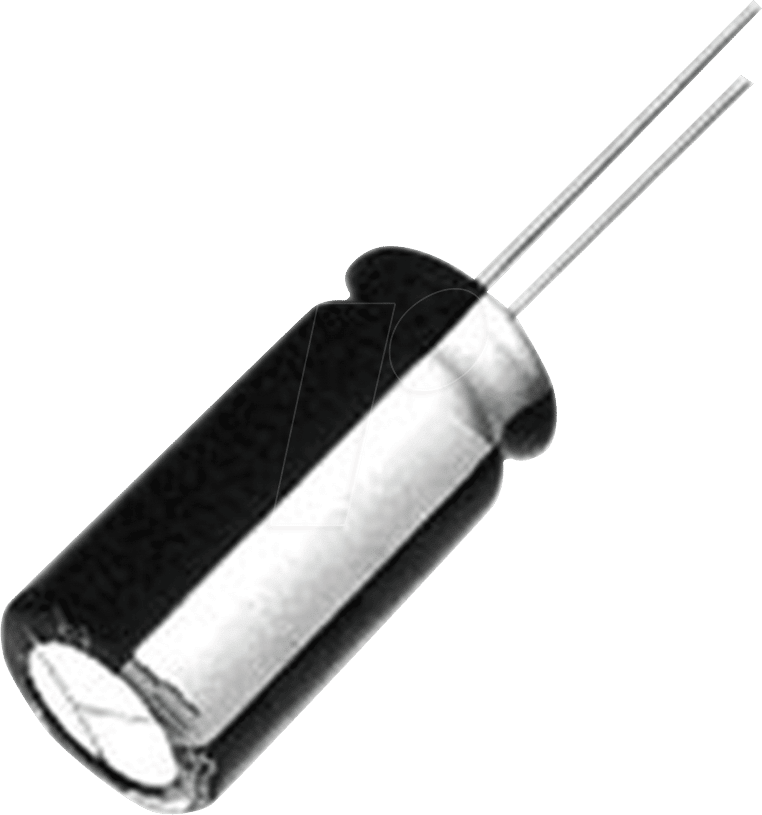

Der GA-A 33U 25 – ein radialer Elektrolytkondensator – ist die ideale Lösung für anspruchsvolle Elektronikanwendungen, bei denen zuverlässige Filterung und präzise Energiespeicherung unerlässlich sind. Entwickelt für Ingenieure, Hobbyisten und Profis, die höchste Stabilität und Langlebigkeit benötigen, bietet dieser Kondensator eine überlegene Performance gegenüber Standardkomponenten.
Hervorragende Leistung und Zuverlässigkeit
Die herausragenden Eigenschaften des GA-A 33U 25 machen ihn zur überlegenen Wahl für alle, die auf Qualität und Präzision Wert legen. Seine hohe Kapazität von 33 µF und die Nennspannung von 25 V ermöglichen den Einsatz in einer Vielzahl von Schaltungen, von Netzteilfiltern bis hin zu Audioschaltungen. Die erhöhte Betriebstemperatur von 105°C und die spezifizierte Lebensdauer von 1000 Stunden bei Volllast gewährleisten eine außergewöhnliche Beständigkeit auch unter anspruchsvollen Bedingungen. Die präzise Rastermaß von 2,5 mm erleichtert die Integration in eng strukturierte Leiterplattenlayouts.
Vorteile des GA-A 33U 25 – Elko, radial, 33 uF, 25 V, RM 2,5, 105°C, 1000 h, 20%
- Hohe Kapazitätsstabilität: Konstante 33 µF Kapazität auch bei Temperaturschwankungen.
- Zuverlässige Spannungsfestigkeit: 25 V Nennspannung für breite Anwendungsmöglichkeiten.
- Erweiterter Temperaturbereich: 105°C Betriebstemperatur für anspruchsvolle Umgebungen.
- Lange Lebensdauer: Mindestens 1000 Stunden Betrieb bei Nennbedingungen für dauerhafte Funktion.
- Präzise Montage: 2,5 mm Rastermaß für kompakte und saubere Schaltungsdesigns.
- Geringe Toleranz: ±20% Kapazitätstoleranz für präzise Schaltungsberechnungen.
- Robuste Bauweise: Hochwertige Materialien für maximale Zuverlässigkeit.
Technische Spezifikationen im Detail
Der GA-A 33U 25 repräsentiert einen fortschrittlichen elektrolytischen Kondensator, der speziell für Anwendungen konzipiert wurde, bei denen eine hohe Energieeffizienz und Filterschärfe gefordert sind. Seine radiale Bauform ermöglicht eine einfache Bestückung auf Leiterplatten, und das moderate Rastermaß von 2,5 mm ist ideal für dicht bestückte Platinen. Die Kernspezifikation von 33 µF Kapazität wird durch eine Spannungsfestigkeit von 25 V ergänzt, was ihn für eine breite Palette von Gleichspannungsanwendungen qualifiziert.
Besonders hervorzuheben ist die Betriebstemperatur von 105°C. Dies bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Wärmeentwicklung seine volle Leistungsfähigkeit behält und nicht vorzeitig altert. Die spezifizierte Lebensdauer von 1000 Stunden bei voller Beanspruchung unterstreicht die Langlebigkeit und Zuverlässigkeit dieser Komponente. Die 20%ige Toleranz der Kapazität ist für viele Standardanwendungen absolut ausreichend und bietet einen guten Kompromiss zwischen Präzision und Kosten.
Anwendungsgebiete und Integration
Dieser Elektrolytkondensator eignet sich hervorragend für den Einsatz in einer Vielzahl von elektronischen Schaltungen. Dazu gehören:
- Netzteilfilterung: Glättung von Gleichspannungen nach der Gleichrichtung, Unterdrückung von Ripple-Spannungen.
- Audio-Entkopplung: Entkopplung von Audiosignalen, Verbesserung der Klangqualität durch Reduzierung von Rauschen.
- Impulsfilterung: Aufnahme und Abgabe von Energieimpulsen in Leistungselektronik.
- Timer-Schaltungen: Als Teil von Zeitgliedern und Oszillatoren.
- Schutzschaltungen: Als Energiespeicher zur Pufferung von Lastspitzen.
- Allgemeine Filteranwendungen: In fast jeder Schaltung, die eine effiziente Energiespeicherung oder Signalentkopplung erfordert.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Typ | Elektrolytkondensator (Elko), radial |
| Kapazität | 33 µF (Mikrofarad) |
| Nennspannung | 25 V (Volt) |
| Rastermaß (RM) | 2,5 mm |
| Maximale Betriebstemperatur | 105°C |
| Garantierte Lebensdauer | 1000 Stunden bei Nennspannung und Nenn-Temperatur |
| Kapazitätstoleranz | ±20% |
| Dielektrisches Material | Aluminium, das mittels einer chemischen oder elektrochemischen Oxidation eine Oxidschicht als Dielektrikum bildet. Dies ermöglicht eine hohe Kapazität auf kleinem Raum. |
| Gehäusematerial | Typischerweise Kunststoff (z.B. Polypropylen oder ähnliche Polymere), das UV-beständig und mechanisch robust ist, um die interne Struktur zu schützen. |
| Anschlusstypen | Flexible, verlötbare Anschlussdrähte aus verzinntem Kupfer für einfache Montage auf Leiterplatten. |
Qualität und Langlebigkeit im Fokus
Bei der Auswahl von Kondensatoren für kritische Anwendungen stehen die Qualität der Materialien und die Zuverlässigkeit der Komponenten an erster Stelle. Der GA-A 33U 25 wurde entwickelt, um diesen Anforderungen gerecht zu werden. Die Verwendung von hochwertigem Aluminium für die Elektroden und das Dielektrikum, kombiniert mit einem robusten Gehäuse, minimiert das Risiko von Ausfällen durch mechanische Belastung oder Umwelteinflüsse. Die definierte Lebensdauer von 1000 Stunden bei 105°C ist ein Indikator für die thermische Stabilität und die chemische Beständigkeit des Elektrolyten.
Im Gegensatz zu minderwertigen Kondensatoren, deren Kapazität und ESR (Equivalent Series Resistance) sich mit der Zeit und unter Temperatureinfluss schnell verschlechtern können, bietet der GA-A 33U 25 eine konsistente Leistung über seine gesamte Lebensdauer. Dies ist entscheidend für die Langzeitstabilität und Zuverlässigkeit von elektronischen Geräten, die über Jahre hinweg zuverlässig funktionieren müssen. Die ±20% Toleranz ist ein Standardwert, der für die meisten Schaltungsdesigns akzeptabel ist und eine kosteneffiziente Lösung für hohe Anforderungen darstellt.
Optimale Filterleistung durch Materialwahl
Die elektrochemischen Eigenschaften des Aluminium-Elektrolytkondensators sind entscheidend für seine Leistung. Die dünne Oxidschicht auf der Anodenfolie dient als Dielektrikum. Die Dicke dieser Schicht wird präzise kontrolliert, um die gewünschte Kapazität bei gegebener Spannungsfestigkeit zu erreichen. Der Elektrolyt, oft eine organische Flüssigkeit oder ein Gel, füllt den Raum zwischen der Oxidschicht und der Kathodenfolie. Die Stabilität dieses Elektrolyten ist kritisch für die Lebensdauer des Kondensators. Der GA-A 33U 25 setzt auf Materialien, die eine hohe chemische Stabilität auch bei erhöhten Temperaturen gewährleisten und so die 1000-Stunden-Lebensdauer unter anspruchsvollen Bedingungen ermöglichen.
Die ESR (Equivalent Series Resistance) spielt eine Schlüsselrolle bei der Filterwirkung. Eine niedrige ESR bedeutet, dass der Kondensator weniger Energie in Wärme umwandelt, was ihn effizienter macht und seine Lebensdauer verlängert. Obwohl die exakte ESR-Spezifikation nicht direkt angegeben ist, impliziert die hohe Betriebstemperatur und die garantierte Lebensdauer, dass der GA-A 33U 25 für eine gute Leistung in Bezug auf die ESR optimiert ist, was ihn ideal für anspruchsvolle Filterkreise macht.
Präzise Platzierung dank Rastermaß
Das Rastermaß von 2,5 mm bei den Anschlüssen des GA-A 33U 25 ist ein wichtiger Faktor für das Design und die Montage von Leiterplatten. Dieses Maß ist ein Standardwert in der Industrie und ermöglicht eine einfache und sichere Bestückung auf nahezu jeder herkömmlichen Leiterplatte. Es erleichtert die Einhaltung von Abstandsregeln und sorgt für eine mechanisch stabile Verbindung im Lötprozess. Für Anwendungen, bei denen der Platz auf der Platine begrenzt ist, ist das kompakte Design mit einem sorgfältig gewählten Rastermaß entscheidend für ein optimiertes Layout.
Häufig gestellte Fragen zu GA-A 33U 25 – Elko, radial, 33 uF, 25 V, RM 2,5, 105°C, 1000 h, 20%
Was bedeutet „Elko, radial“ bei diesem Kondensator?
„Elko“ ist die Kurzform für Elektrolytkondensator. „Radial“ bezieht sich auf die Bauform, bei der die beiden Anschlüsse (Beinchen) parallel nebeneinander aus dem Gehäuse herausgeführt werden. Dies unterscheidet ihn von axialen Kondensatoren, bei denen die Anschlüsse an gegenüberliegenden Enden des zylindrischen Gehäuses sitzen.
Für welche Art von Anwendungen ist ein 33 µF, 25 V Kondensator am besten geeignet?
Ein Kondensator dieser Spezifikation eignet sich hervorragend für allgemeine Filter- und Entkopplungsaufgaben in Niederspannungs-DC-Schaltungen. Typische Einsatzgebiete sind die Glättung von Gleichspannungen nach Netzteilen, die Pufferung von Stromversorgungen, Entkopplung von ICs, sowie in Audio-Schaltungen zur Signalfilterung oder Kopplung.
Was bedeutet die Angabe „105°C“ für die maximale Betriebstemperatur?
„105°C“ gibt die maximale Umgebungstemperatur an, bei der der Kondensator dauerhaft betrieben werden kann, ohne dass seine Leistung oder Lebensdauer signifikant beeinträchtigt wird. Eine höhere maximale Betriebstemperatur bedeutet in der Regel eine bessere thermische Stabilität und Langlebigkeit, insbesondere in warmen Umgebungen.
Was bedeutet die Angabe „1000 h“ Lebensdauer?
„1000 h“ (1000 Stunden) gibt die garantierte Mindestlebensdauer des Kondensators unter definierten Betriebsbedingungen an. Dies sind typischerweise die maximale Nennspannung und die maximale Betriebstemperatur. Nach Erreichen dieser Lebensdauer kann die Kapazität des Kondensators um einen bestimmten Wert abweichen oder seine ESR steigen, was die Leistung beeinträchtigen kann.
Wie beeinflusst die Toleranz von ±20% die Schaltungsfunktion?
Die Kapazitätstoleranz von ±20% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators zwischen 80% und 120% des Nennwertes von 33 µF liegen kann (also zwischen 26,4 µF und 39,6 µF). Für Anwendungen, die sehr präzise Kapazitätswerte erfordern (z.B. in Oszillatoren mit engen Frequenzvorgaben), sind Kondensatoren mit geringerer Toleranz erforderlich. Für die meisten allgemeinen Filter- und Entkopplungsanwendungen ist diese Toleranz jedoch ausreichend.
Ist dieser Kondensator für Hochfrequenzanwendungen geeignet?
Elektrolytkondensatoren sind generell weniger gut für sehr hohe Frequenzen geeignet als z.B. Keramik- oder Folienkondensatoren, da sie eine höhere ESR und ESL (Equivalent Series Inductance) aufweisen. Für Anwendungen im Bereich von Kilohertz bis zu wenigen hundert Kilohertz ist dieser Kondensator jedoch gut geeignet. Für sehr hohe Frequenzen (MHz-Bereich) werden oft zusätzliche kleine Keramikkondensatoren parallel geschaltet, um die Hochfrequenzfilterung zu verbessern.
Was sind die Vorteile eines Kondensators mit 105°C gegenüber einem mit 85°C?
Ein Kondensator mit einer höheren maximalen Betriebstemperatur (z.B. 105°C) bietet in der Regel eine deutlich längere Lebensdauer, insbesondere wenn er bei Temperaturen nahe seiner maximalen Grenze betrieben wird. Die thermische Belastung ist ein Hauptfaktor für die Alterung von Elektrolytkondensatoren. Ein 105°C Kondensator ist daher eine robustere und langlebigere Wahl, besonders in leistungselektronischen Geräten oder in Umgebungen mit erhöhter Betriebstemperatur.
