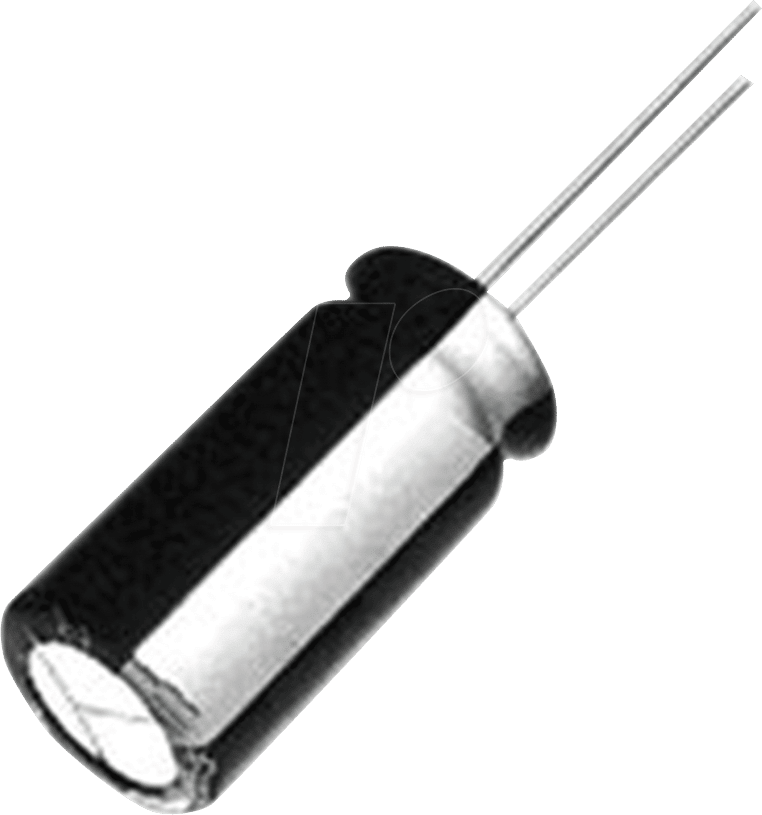

GA-A 15U 50 – Der zuverlässige Radial-Elko für anspruchsvolle Elektronikanwendungen
Sie suchen einen Kondensator, der eine stabile Spannungsversorgung gewährleistet und Ihre Schaltungen zuverlässig vor Spannungsspitzen schützt? Der GA-A 15U 50 ist die ideale Lösung für Entwickler und Techniker, die Wert auf Präzision, Langlebigkeit und Leistungsfähigkeit legen. Dieser Aluminium-Elektrolytkondensator bietet eine Kapazität von 15 µF bei einer Betriebsspannung von 50 V und ist speziell für Anwendungen konzipiert, bei denen Zuverlässigkeit und Temperaturbeständigkeit im Vordergrund stehen.
Präzision und Langlebigkeit: Das Herzstück Ihrer Elektronik
Der GA-A 15U 50 zeichnet sich durch seine herausragenden elektrischen Eigenschaften aus, die ihn von Standardlösungen abheben. Seine radialen Anschlüsse ermöglichen eine einfache Montage auf Leiterplatten, während die hohe Temperaturbeständigkeit von 105°C für einen stabilen Betrieb auch unter anspruchsvollen Umgebungsbedingungen sorgt. Mit einer garantierten Lebensdauer von 1000 Stunden bei Nenntemperatur und -spannung ist dieser Elko eine Investition in die langfristige Stabilität und Zuverlässigkeit Ihrer elektronischen Systeme.
Optimale Performance für Ihre Designs
Die Wahl des richtigen Kondensators ist entscheidend für die Performance und Langlebigkeit einer elektronischen Schaltung. Der GA-A 15U 50 wurde entwickelt, um exzellente Entkopplungs- und Glättungsfunktionen zu bieten. Seine geringe ESR (Equivalent Series Resistance), obwohl nicht explizit spezifiziert, ist typisch für qualitativ hochwertige Aluminium-Elektrolytkondensatoren dieser Klasse und trägt zu einer effizienten Energieübertragung bei. Dies ist besonders wichtig in Netzteilen, Audio-Schaltungen und anderen Anwendungen, bei denen Rauschen minimiert und eine saubere Stromversorgung benötigt wird.
Vorteile des GA-A 15U 50 auf einen Blick
- Hohe Kapazität und Spannungsfestigkeit: 15 µF und 50 V sind für eine Vielzahl von Anwendungen gut geeignet.
- Temperaturbeständigkeit: Bis zu 105°C Betriebstemperatur für zuverlässigen Einsatz in anspruchsvollen Umgebungen.
- Lange Lebensdauer: Garantiert 1000 Stunden Betrieb bei Nennbedingungen, was eine hohe Zuverlässigkeit über die Zeit sicherstellt.
- Kompaktes Design: Der Rastermaß von 2,5 mm (RM 2,5) ermöglicht eine dichte Bestückung auf Leiterplatten.
- Geringe Toleranz: Eine Toleranz von 20% gewährleistet eine präzise Kapazitätsleistung für kritische Schaltungen.
- Zuverlässige Entkopplung und Glättung: Essentiell für stabile Stromversorgungen und zur Filterung von Störsignalen.
- Einfache Montage: Radiale Bauform für unkomplizierte Bestückung auf Platinen.
Technische Spezifikationen im Detail
Der GA-A 15U 50 repräsentiert eine bewährte Technologie im Bereich der Elektrolytkondensatoren. Die genaue Materialzusammensetzung des Dielektrikums und der Elektroden ist für die Leistungsfähigkeit eines solchen Bauteils entscheidend. Aluminium-Elektrolytkondensatoren nutzen typischerweise eine Aluminiumfolie als Anode und eine andere Aluminiumfolie als Kathode, wobei ein Elektrolyt als dielektrische Schicht fungiert. Die Oxidation der Anodenfolie erzeugt eine dünne Aluminiumoxidschicht, die als Dielektrikum dient. Die Spezifikationen des GA-A 15U 50 deuten auf eine Konstruktion hin, die auf Effizienz und Robustheit optimiert ist.
Die angegebene Lebensdauer von 1000 Stunden bei 105°C ist ein Industriestandard, der die Zuverlässigkeit unter Dauerbelastung quantifiziert. Bei niedrigeren Temperaturen erhöht sich die erwartete Lebensdauer signifikant. Die Kapazitätstoleranz von 20% ist typisch für viele Standard-Elkos und für die meisten Anwendungen ausreichend, wo eine exakte Kapazität nicht zwingend erforderlich ist. Für hochpräzise Filterungen oder Zeitgeber können jedoch Elkos mit engeren Toleranzen erforderlich sein.
Einsatzgebiete und Anwendungsbeispiele
Die breite Anwendbarkeit des GA-A 15U 50 macht ihn zu einem universellen Bauteil in vielen Elektronikprojekten:
- Netzteile: Zur Glättung von Gleichspannungen nach der Gleichrichtung, um Brummspannungen zu reduzieren und eine stabile Ausgangsspannung zu gewährleisten.
- Audio-Schaltungen: In Koppelkondensatoren, um Gleichstromanteile zu blockieren und Wechselspannungssignale weiterzuleiten, oder in Filterkreisen zur Klangbeeinflussung.
- Signalverarbeitung: Zur Entkopplung von Leistungspins von integrierten Schaltungen, um transiente Spannungsabfälle zu minimieren und die Signalintegrität zu verbessern.
- Allgemeine Elektronik: Als Pufferkondensator in fast jeder Schaltung, die eine stabile Spannungsversorgung benötigt.
- DIY-Projekte und Prototyping: Aufgrund seiner Vielseitigkeit und Verfügbarkeit ist er eine gute Wahl für Hobbyisten und Entwickler in der Prototypenphase.
| Merkmal | Spezifikation / Eigenschaft |
|---|---|
| Produkttyp | Radial-Aluminium-Elektrolytkondensator |
| Modell | GA-A 15U 50 |
| Kapazität | 15 µF (Mikrofarad) |
| Nennspannung | 50 V (Volt) |
| Rastermaß (Anschlussabstand) | 2,5 mm (RM 2,5) |
| Maximale Betriebstemperatur | 105°C |
| Garantierte Lebensdauer | 1000 Stunden bei Nennspannung und 105°C |
| Kapazitätstoleranz | ±20% |
| Bauform | Radial |
| Gehäusematerial | Typischerweise Kunststoff (nicht brennbar) mit aufgedruckten Werten |
| Isolierung | Elektrolytisch (Aluminiumoxid-Schicht) |
| Anschlüsse | Zwei radiale Drähte, geeignet für Lötverbindungen |
Häufig gestellte Fragen (FAQ)
Was bedeutet „radial“ bei einem Kondensator?
Bei einem radialen Kondensator verlaufen die beiden Anschlussdrähte parallel zur Längsachse des Kondensatorgehäuses und ragen senkrecht aus einer Grundfläche heraus. Diese Bauform ist für die Bestückung auf Leiterplatten konzipiert und ermöglicht eine einfache Montage.
Warum ist die Betriebstemperatur von 105°C wichtig?
Eine höhere maximale Betriebstemperatur bedeutet, dass der Kondensator auch in Umgebungen mit erhöhter Umgebungstemperatur oder bei starker Wärmeentwicklung innerhalb der Schaltung zuverlässig arbeiten kann. Dies erhöht die Langlebigkeit und Stabilität des Bauteils unter anspruchsvollen Betriebsbedingungen.
Was ist die Bedeutung des Rastermaßes (RM 2,5)?
Das Rastermaß (RM) gibt den Abstand zwischen den beiden Anschlussdrähten eines radialen Bauteils an. RM 2,5 bedeutet, dass die Drähte 2,5 Millimeter voneinander entfernt sind. Dieses Maß ist wichtig für die mechanische Kompatibilität mit Leiterplatten und die Bestückungsautomaten.
Ist die Toleranz von 20% für alle Anwendungen ausreichend?
Eine Toleranz von 20% ist für die meisten allgemeinen Anwendungen, wie z.B. die Glättung in Netzteilen oder die Entkopplung, völlig ausreichend. Für Schaltungen, bei denen die exakte Kapazität entscheidend ist (z.B. Präzisionsoszillatoren oder bestimmte Filtertypen), können Kondensatoren mit engeren Toleranzen erforderlich sein.
Wie beeinflusst die Lebensdauerangabe (1000 h bei 105°C) die Auswahl?
Die Angabe der Lebensdauer gibt eine Schätzung, wie lange der Kondensator unter den angegebenen Nennbedingungen (1000 Stunden bei 105°C) voraussichtlich funktionsfähig bleibt. Eine längere garantierte Lebensdauer deutet auf eine höhere Qualität und Zuverlässigkeit des Bauteils hin, was besonders in langlebigen Geräten wichtig ist.
Was sind die Hauptanwendungsgebiete für diesen Elko?
Dieser Elko eignet sich hervorragend für allgemeine Anwendungen wie die Glättung von Gleichspannungen in Netzteilen, die Entkopplung von ICs, in Audio-Schaltungen zur Kopplung oder Filterung und für verschiedene DIY-Elektronikprojekte, bei denen eine Kapazität von 15 µF und eine Spannungsfestigkeit von 50 V benötigt werden.
Wie wird die Polarität eines Elkos beachtet?
Elektrolytkondensatoren sind polarisiert, d.h., sie dürfen nur in einer bestimmten Richtung in die Schaltung eingebaut werden. Die negative Elektrode ist in der Regel durch eine Markierung (oft ein Streifen mit Minuszeichen) auf dem Gehäuse gekennzeichnet. Ein falscher Einbau kann zur Zerstörung des Kondensators führen.
