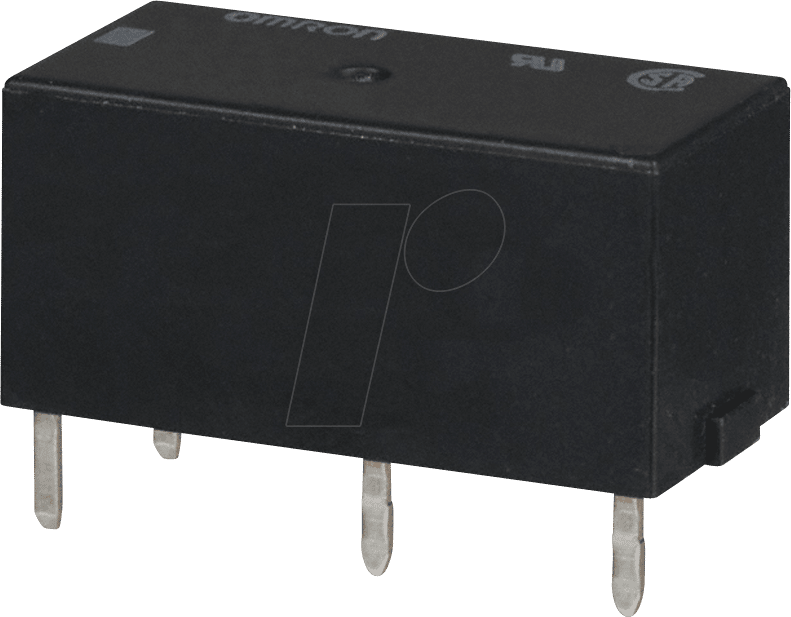

G6B2214PUSDC12 – Leistungsrelais: Präzision und Zuverlässigkeit für anspruchsvolle Schaltanwendungen
Das G6B2214PUSDC12 Leistungsrelais ist die optimale Lösung für alle, die eine robuste und zuverlässige Schaltkomponente für ihre elektronischen Projekte und Systeme benötigen. Entwickelt für Anwender, die Wert auf Präzision, Langlebigkeit und eine sichere Stromführung legen, bietet dieses Relais eine herausragende Leistung in einem kompakten THT-Gehäuse.
Überlegene Leistung und Zuverlässigkeit
Das G6B2214PUSDC12 Leistungsrelais zeichnet sich durch seine fortschrittliche Konstruktion und hochwertige Materialien aus, die eine außergewöhnliche Lebensdauer und Betriebssicherheit gewährleisten. Im Vergleich zu Standardrelais bietet es eine optimierte Wärmeableitung und eine verbesserte Kontaktsicherheit, selbst unter hoher Belastung.
Anwendungsgebiete und Einsatzmöglichkeiten
Dieses Leistungsrelais ist prädestiniert für eine breite Palette von Anwendungen, bei denen zuverlässiges Schalten von Lasten entscheidend ist. Dazu gehören:
- Industrielle Automatisierung: Steuerung von Maschinen, Produktionslinien und Prozessanlagen, wo unterbrechungsfreier Betrieb unerlässlich ist.
- Energieversorgungssysteme: Schaltvorgänge in Netzteilen, USVs und Energieverteilungseinheiten, um eine stabile Stromversorgung sicherzustellen.
- Automobiltechnik: Zuverlässige Aktivierung von Verbrauchern wie Beleuchtungssystemen, Pumpen oder Lüftern in anspruchsvollen Umgebungen.
- Audio- und Videotechnik: Entkopplung von Signalwegen oder Steuerung von Leistungsverstärkern, um unerwünschte Geräusche und Störungen zu minimieren.
- Hauselektronik und DIY-Projekte: Integration in komplexere Schaltungen zur Steuerung von leistungsintensiven Geräten oder zur Realisierung von Automatisierungslösungen.
Konstruktionsmerkmale und technische Spezifikationen
Das G6B2214PUSDC12 wurde mit Blick auf maximale Effizienz und Langlebigkeit entwickelt. Die THT-Bauform (Through-Hole Technology) garantiert eine stabile mechanische Verankerung auf der Leiterplatte, was besonders in Umgebungen mit Vibrationen von Vorteil ist. Die Nennspannung von 12 VDC ermöglicht eine einfache Integration in gängige Niederspannungssysteme.
Kontaktkonfiguration und Schaltleistung
Mit seiner 2-Schließer-Kontaktkonfiguration (SPDT – Single Pole Double Throw) bietet das G6B2214PUSDC12 eine hohe Flexibilität bei der Verschaltung. Jeder Schließerkontakt kann unabhängig voneinander geschaltet werden, was die Realisierung komplexer Logiken und die Ansteuerung mehrerer Pfade ermöglicht. Die maximale Schaltstrombelastbarkeit von 5A ist ausreichend für eine Vielzahl von mittleren bis leichten Lasten.
Hohe Isolation und geringer Energieverbrauch
Die Spulenspannung von 12 VDC sorgt für einen vergleichsweise geringen Energieverbrauch im Betrieb, was besonders bei batteriebetriebenen oder energieeffizienten Anwendungen von Bedeutung ist. Die hohe Isolationsspannung zwischen Spule und Kontakten sowie zwischen den Kontakten selbst gewährleistet eine sichere Trennung und verhindert unerwünschte elektrische Überkopplungen.
Vorteile des G6B2214PUSDC12 im Überblick
- Robuste Bauweise: THT-Gehäuse für zuverlässige Montage und hohe mechanische Stabilität.
- Hohe Schaltleistung: 5A Schaltstrombelastbarkeit für vielseitige Anwendungen.
- Präzise Steuerung: 12 VDC Spulenspannung für einfache Integration in Niederspannungssysteme.
- Flexibilität: 2 Schließer-Kontakte ermöglichen komplexe Schaltungsdesigns.
- Langlebigkeit: Hochwertige Materialien und konstruktive Merkmale für eine lange Lebensdauer.
- Sicherheit: Hohe Isolationseigenschaften zum Schutz vor elektrischen Störungen und Überspannungen.
- Zuverlässiger Betrieb: Optimierte Wärmeableitung und Kontaktsicherheit auch unter Last.
Technische Daten im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | G6B2214PUSDC12 |
| Typ | Leistungsrelais |
| Montageart | THT (Through-Hole Technology) |
| Spulenspannung | 12 VDC |
| Max. Schaltstrom | 5A |
| Kontaktkonfiguration | 2 Schließer (SPDT) |
| Anschlussart | Lötkontakte |
| Betriebstemperaturbereich | Standard Industrie-Spezifikationen (typischerweise -40°C bis +85°C, genaue Werte dem Datenblatt entnehmen) |
| Isolationswiderstand | Hohe elektrische Isolation zwischen Spule und Kontakten sowie zwischen Kontakten, um Systemstabilität zu gewährleisten. |
| Mechanische Lebensdauer | Optimiert für tausende von Schaltzyklen, gewährleistet Zuverlässigkeit über lange Betriebszeiten. |
FAQ – Häufig gestellte Fragen zu G6B2214PUSDC12 – Leistungsrelais, THT, 12 VDC, 5A, 2 Schließer
Ist das G6B2214PUSDC12 für den Einsatz in kritischen Sicherheitsschaltungen geeignet?
Das G6B2214PUSDC12 ist ein hochwertiges Leistungsrelais, das für eine Vielzahl von Anwendungen konzipiert ist. Für sicherheitskritische Anwendungen, die spezifische Normen und Zertifizierungen erfordern, empfehlen wir immer die Konsultation der entsprechenden Datenblätter und die Auswahl von Komponenten, die explizit für diese Zwecke zugelassen sind.
Welche Art von Lasten kann das G6B2214PUSDC12 schalten?
Mit einer Schaltstrombelastbarkeit von 5A eignet sich das Relais hervorragend zum Schalten von ohmschen Lasten wie Glühlampen oder Heizwiderständen sowie von induktiven Lasten wie kleinen Motoren oder Spulen bis zu diesem Grenzwert. Bei induktiven Lasten ist die Verwendung eines Freilaufdioden-Schutzes ratsam, um die Lebensdauer der Kontakte zu erhöhen.
Kann das Relais sowohl mit Gleichstrom (DC) als auch mit Wechselstrom (AC) betrieben werden?
Nein, dieses Relais ist explizit für den Betrieb mit Gleichspannung (DC) ausgelegt. Die Spulenspannung beträgt 12 VDC. Der Einsatz mit Wechselspannung kann zu Beschädigungen oder Fehlfunktionen führen.
Was bedeutet THT bei der Montageart?
THT steht für Through-Hole Technology. Dies bedeutet, dass die Anschlusspins des Relais durch Bohrlöcher in der Leiterplatte gesteckt und dann von der Unterseite verlötet werden. Diese Methode bietet eine sehr robuste und langlebige mechanische Verbindung, die auch Vibrationen standhält.
Wie wirkt sich die 2-Schließer-Konfiguration auf die Anwendung aus?
Die 2-Schließer-Konfiguration (auch bekannt als SPDT – Single Pole Double Throw) bedeutet, dass ein gemeinsamer Anschluss (der „Pole“) entweder mit einem von zwei möglichen Anschlüssen (die „Throws“) verbunden werden kann. Im Falle des G6B2214PUSDC12 sind dies zwei Schließerkontakte. Dies ermöglicht Ihnen, entweder zwei unabhängige Schaltpfade zu steuern oder komplexe Umschaltfunktionen zu realisieren, bei denen beispielsweise eine Last aktiviert wird, während eine andere deaktiviert wird.
Benötige ich spezielle Kenntnisse für die Installation des G6B2214PUSDC12?
Die Installation erfordert grundlegende Kenntnisse in der Elektronik und im Löten. Da es sich um ein THT-Bauteil handelt, müssen die Pins korrekt durch die Leiterplatte geführt und sicher verlötet werden. Es ist ratsam, sich mit den empfohlenen Lötverfahren und der Pinbelegung vertraut zu machen, die im technischen Datenblatt des Herstellers zu finden sind.
Wo finde ich das technische Datenblatt für das G6B2214PUSDC12?
Das detaillierte technische Datenblatt mit allen Spezifikationen, Schaltplänen und Zulassungen ist auf der Produktseite des G6B2214PUSDC12 auf Lan.de verfügbar oder kann direkt beim Hersteller angefordert werden.
