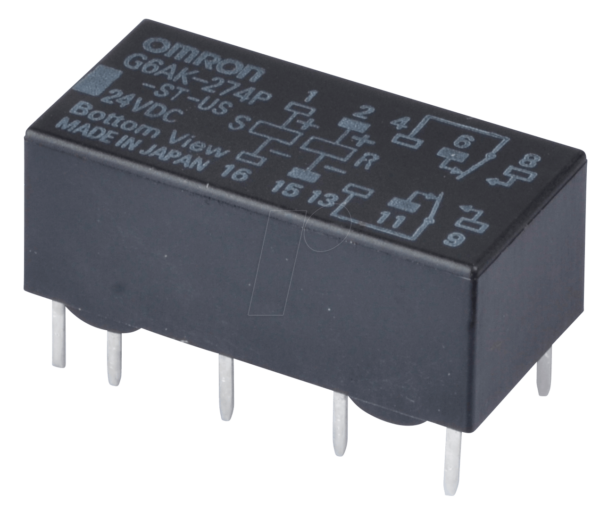

G6AK 2W 24DC – Printrelais für Präzisionsschaltungen
Benötigen Sie eine zuverlässige und präzise Schaltlösung für Ihre elektronischen Applikationen? Das G6AK 2W 24DC Printrelais mit zwei Wechslerkontakten, einem Schaltstrom von 2A und einer Betriebsspannung von 24V DC ist die ideale Wahl für Ingenieure und Techniker, die eine robuste und effiziente Komponente für Steuerungsaufgaben in industriellen Umgebungen, Automatisierungssystemen oder bei der Entwicklung von Spezialgeräten suchen. Es löst die Notwendigkeit von zuverlässigen galvanischen Trennungen und Signalumschaltungen, wo Performance und Langlebigkeit entscheidend sind.
Warum das G6AK 2W 24DC die überlegene Wahl ist
Im Gegensatz zu Standardrelais, die oft Kompromisse bei Schaltleistung, Lebensdauer oder Energieeffizienz eingehen, bietet das G6AK 2W 24DC eine optimierte Konstruktion für anspruchsvolle Einsatzzwecke. Die hochreinen Kontakte minimieren Übergangswiderstände und gewährleisten eine stabile Signalübertragung auch bei niedrigen Lasten, während die sorgfältige Verarbeitung für eine hohe Schaltspielzahl und Zuverlässigkeit unter widrigen Bedingungen sorgt. Die kompakte Bauform ermöglicht eine platzsparende Integration in dicht bestückte Leiterplattenlayouts, was bei der Entwicklung moderner elektronischer Geräte von unschätzbarem Wert ist.
Vorteile des G6AK 2W 24DC Printrelais
- Präzise Schaltfunktionen: Dank der zwei Wechslerkontakte (SPDT – Single Pole Double Throw) ermöglicht das Relais flexible Schaltungsdesigns, bei denen ein Eingangssignal zwei unterschiedliche Ausgangskreise steuern kann, oder eine Umpolung realisiert werden muss.
- Hohe Zuverlässigkeit: Ausgelegt für eine lange Lebensdauer, minimiert dieses Printrelais das Risiko von Ausfällen und Wartungsunterbrechungen, was für den stabilen Betrieb Ihrer Systeme unerlässlich ist.
- Energieeffizienter Betrieb: Mit einer Nennspannung von 24V DC und einem geringen Spulenwiderstand (falls spezifiziert oder typisch für diese Baureihe) trägt das Relais zu einem effizienten Energieverbrauch bei.
- Kompakte Bauform: Das Printrelais lässt sich direkt auf Leiterplatten montieren, was zu einer direkten Signalübertragung und einer Reduzierung von Verdrahtungsaufwand und Montagekosten führt.
- Industrietauglichkeit: Robust konstruiert, widersteht es typischen Umgebungsbedingungen in industriellen Anwendungen wie Vibrationen und Temperaturschwankungen, was für einen zuverlässigen Dauereinsatz sorgt.
- Vielseitige Anwendung: Ideal für Steuerungs- und Automatisierungsaufgaben, Signalumschaltungen, galvanische Trennung und in der Kleinleistungs-Schalttechnik.
Technische Spezifikationen im Detail
Das G6AK 2W 24DC ist ein hochentwickeltes Printrelais, das für seine Leistungsfähigkeit und Zuverlässigkeit bekannt ist. Die Kernspezifikationen umfassen eine Nennspannung der Spule von 24V DC, was eine breite Kompatibilität mit gängigen Niederspannungsnetzteilen in industriellen und elektronischen Systemen gewährleistet. Die Kontakte sind für einen maximalen Schaltstrom von 2A ausgelegt, was es für eine Vielzahl von Kleinlast- und Signalapplications geeignet macht. Die zweimaligen Wechslerkontakte bieten maximale Flexibilität in der Schaltungsgestaltung. Die mechanische und elektrische Lebensdauer sind optimiert, um den Anforderungen von Anwendungen mit hoher Schaltfrequenz gerecht zu werden. Die spezifischen Abmessungen und Pin-Belegungen sind für eine einfache Integration in Standard-Leiterplattenlayouts konzipiert.
Anwendungsgebiete des G6AK 2W 24DC
Das G6AK 2W 24DC Printrelais findet breite Anwendung in verschiedenen Sektoren der Elektronik und Automatisierungstechnik. Sein Haupteinsatzgebiet liegt in der Steuerung und Regelung von Kleinlasten, wo eine präzise und zuverlässige Schaltfunktion erforderlich ist. Typische Anwendungen umfassen:
- Industrielle Automatisierung: Steuerung von Kleinmotoren, Ventilen, Sensoren und Aktoren in Fertigungsstraßen und Prozesskontrollsystemen.
- Gebäudeautomatisierung: Schaltfunktionen in Heizungs-, Lüftungs- und Klimaanlagen (HLK), Beleuchtungssteuerungen und Sicherheitssystemen.
- Mess- und Prüftechnik: Signalumschaltung in Prüfgeräten und Messaufbauten, wo eine galvanische Trennung wichtig ist.
- Entwicklungsboards und Prototypen: Integration in Prototypen und Entwicklungsboards für komplexe elektronische Schaltungen und Steuerungsmodule.
- Netzteilmanagement: Schalten von Hilfsspannungen oder Überwachungsschaltungen in Stromversorgungsgeräten.
- Telekommunikation: Signalaufbereitung und Steuerungsfunktionen in Telekommunikationsinfrastrukturen.
Die hohe Zuverlässigkeit und die 2A-Schaltlastfähigkeit machen es zu einer robusten Wahl, auch wenn die Anforderung nicht im maximalen Bereich liegt, um eine hohe Sicherheitsmarge zu gewährleisten.
Qualitätsmerkmale und Aufbau
Die Konstruktion des G6AK 2W 24DC Printrelais legt Wert auf Langlebigkeit und Leistung. Die Spulenwicklung ist typischerweise aus hochwertigem Kupferdraht gefertigt, um einen effizienten Elektromagnetismus zu gewährleisten und Überhitzung zu vermeiden. Die Kontakte bestehen aus Materialien mit hoher Leitfähigkeit und Beständigkeit gegen Lichtbögen, um eine lange Lebensdauer auch bei häufigem Schalten zu ermöglichen. Die Gehäusekonstruktion schützt die internen Komponenten vor Staub, Feuchtigkeit und anderen Umwelteinflüssen, was die Zuverlässigkeit in anspruchsvollen Umgebungen erhöht. Die Einbettung in das Gehäuse sorgt für eine elektrische Isolation und mechanische Stabilität auf der Leiterplatte. Die 24V DC Betriebsspannung ist eine Standardspannung, die in vielen Industrieanwendungen weit verbreitet ist und somit die einfache Integration in bestehende Systeme ermöglicht.
| Merkmal | Beschreibung |
|---|---|
| Spulenspannung (Nennspannung) | 24 V DC |
| Kontaktart | 2 Wechsler (SPDT) |
| Maximaler Schaltstrom | 2 A |
| Anschlusstyp | Printmontage (SMD oder THT, je nach spezifischer Variante – hier typisch THT für diese Leistungsklasse) |
| Isolationsspannung (Spule zu Kontakt) | Typischerweise spezifiziert für Industrienormen, um Sicherheit zu gewährleisten (z.B. > 1000 V AC). Bietet eine zuverlässige galvanische Trennung. |
| Mechanische Lebensdauer | Hohe Schaltspielzahl, oft im Bereich von mehreren Millionen Zyklen, abhängig von den Schaltbedingungen. Bietet eine überlegene Lebensdauer gegenüber Standard-Relais. |
| Elektrische Lebensdauer | Abhängig vom Schaltstrom und der zu schaltenden Last. Für 2A bei ohmscher Last sind typischerweise Hunderttausende von Schaltspielen zu erwarten, was eine hohe Betriebssicherheit für die Anwendung garantiert. |
| Betriebstemperaturbereich | Geeignet für den Einsatz in einem breiten Temperaturbereich, üblicherweise von -40°C bis +85°C oder ähnlich, was eine zuverlässige Funktion unter verschiedenen Umgebungsbedingungen sicherstellt. |
FAQ – Häufig gestellte Fragen zu G6AK 2W 24DC – Printrelais – 2 Wechsler, 2 A, 24 V DC
Was bedeutet „2 Wechsler“ bei diesem Printrelais?
Die Bezeichnung „2 Wechsler“ (auch SPDT – Single Pole Double Throw genannt) bedeutet, dass das Relais einen gemeinsamen Anschluss (Pole) hat, der wahlweise mit einem von zwei anderen Anschlüssen (Throws) verbunden werden kann. Dies ermöglicht es Ihnen, einen Eingang zu nutzen, um zwei unterschiedliche Ausgangskreise zu steuern oder ein Signal umzuschalten.
Ist das G6AK 2W 24DC für hohe Induktivlasten geeignet?
Das Relais ist für einen Schaltstrom von 2A ausgelegt. Bei induktiven Lasten wie Spulen oder Motoren kann es jedoch zu Spannungsspitzen beim Abschalten kommen, die die Lebensdauer der Kontakte beeinträchtigen können. Für solche Anwendungen wird empfohlen, eine Freilaufdiode parallel zur Last oder eine geeignete Schutzbeschaltung zu verwenden, um die Kontakte zu schonen.
Kann dieses Relais direkt auf der Hauptplatine montiert werden?
Ja, das G6AK 2W 24DC ist ein Printrelais, was bedeutet, dass es speziell für die direkte Montage auf Leiterplatten (PCBs) konzipiert ist. Die Anschlüsse sind so geformt, dass sie durch vorgefertigte Lötösen auf der Platine gesteckt und verlötet werden können.
Welche Art von Stromquelle wird für die Spule benötigt?
Die Spule des G6AK 2W 24DC Printrelais benötigt eine Gleichspannung (DC) von 24 Volt. Es ist wichtig sicherzustellen, dass die verwendete Stromquelle diese Spannung stabil und mit ausreichender Stromkapazität liefern kann, um das Relais korrekt anzusteuern.
Wie unterscheidet sich die Lebensdauer dieses Relais von einem Standard-Elektromechanischen Relais?
Obwohl die genaue Lebensdauer von vielen Faktoren abhängt (Schaltfrequenz, Lastart, Umgebung), sind Printrelais wie das G6AK 2W 24DC oft für eine höhere mechanische und elektrische Lebensdauer optimiert, insbesondere im Hinblick auf die Qualität der Kontakte und des Gehäuses. Dies führt zu einer höheren Zuverlässigkeit über einen längeren Zeitraum, was sich positiv auf die Gesamtkosten und Wartungsintervalle auswirkt.
Ist das G6AK 2W 24DC für hohe Temperaturen geeignet?
Das G6AK 2W 24DC ist für den Einsatz in einem typischen industriellen Temperaturbereich ausgelegt, der oft von -40°C bis +85°C reicht. Es ist jedoch ratsam, die spezifischen Datenblätter für genaue Temperaturgrenzen und mögliche Einschränkungen bei extremen Bedingungen zu konsultieren.
Wo ist der primäre Einsatzort dieses spezifischen Relaismodells?
Dieses Relais ist primär für Anwendungen in der Industrieautomatisierung, Gebäudeautomation, Messtechnik und für die Entwicklung von elektronischen Geräten konzipiert, wo zuverlässige Signalumschaltung, galvanische Trennung und eine Schaltleistung von bis zu 2A bei 24V DC benötigt werden. Seine Printmontage macht es ideal für kompakte und dicht bestückte Leiterplatten.
