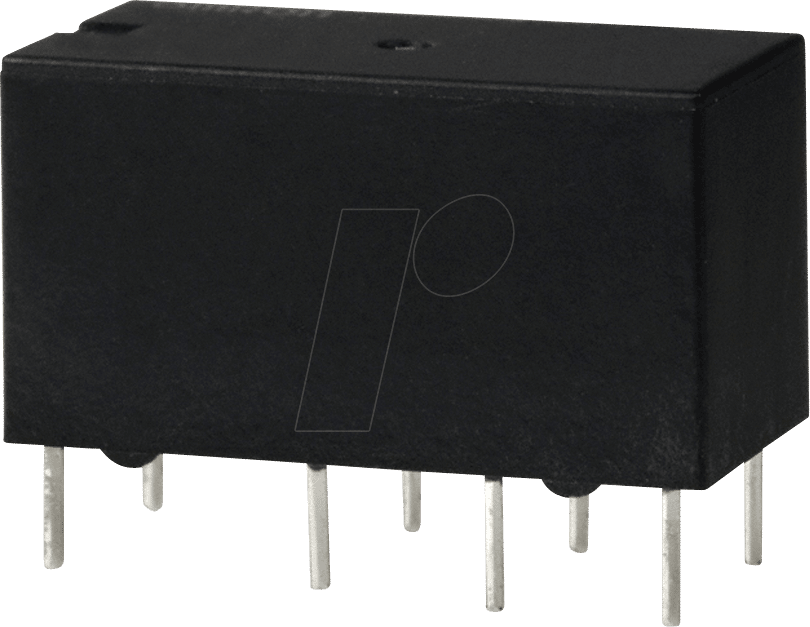

G5V-2 5DC Signalrelais: Die zuverlässige Schaltzentrale für Ihre Projekte
Suchen Sie nach einem Signalrelais, das Präzision, Zuverlässigkeit und Vielseitigkeit vereint? Das G5V-2 5DC ist die Antwort. Dieses hochwertige Relais ist ein unverzichtbares Bauteil für eine breite Palette von Anwendungen in der Elektronik und Elektrotechnik. Ob Sie anspruchsvolle Steuerungen entwickeln, Automatisierungslösungen realisieren oder einfach nur eine zuverlässige Schaltfunktion benötigen – das G5V-2 5DC wird Ihre Erwartungen übertreffen. Tauchen Sie ein in die Welt der präzisen Schaltvorgänge und entdecken Sie, was dieses Relais so besonders macht!
Das G5V-2 5DC ist mehr als nur ein Bauteil. Es ist ein Versprechen für reibungslose Abläufe und dauerhafte Leistung. Stellen Sie sich vor, wie Ihre Projekte mit diesem Relais zuverlässiger und effizienter werden. Keine Kompromisse mehr bei der Qualität, keine Unsicherheiten bei der Funktion. Mit dem G5V-2 5DC haben Sie die Kontrolle.
Technische Details, die überzeugen
Das G5V-2 5DC Signalrelais zeichnet sich durch seine kompakte Bauweise, seine hohe Schaltleistung und seine einfache Integration aus. Hier sind die wichtigsten technischen Merkmale im Überblick:
- Typ: Signalrelais
- Bauform: THD (Through-Hole Device)
- Spulenspannung: 5 VDC
- Schaltstrom: 2 A
- Kontakte: 2 Wechsler (2CO, 2PDT)
Diese Spezifikationen machen das G5V-2 5DC zu einer idealen Lösung für Anwendungen, die eine zuverlässige und präzise Schaltung kleiner Ströme und Spannungen erfordern. Die THD-Bauform ermöglicht eine einfache Montage auf Leiterplatten und sorgt für eine stabile Verbindung.
Die Vorteile des G5V-2 5DC im Detail
Was macht das G5V-2 5DC so besonders? Neben den technischen Daten sind es vor allem die praktischen Vorteile, die dieses Relais auszeichnen:
- Hohe Zuverlässigkeit: Das G5V-2 5DC ist für eine lange Lebensdauer und konstante Leistung ausgelegt.
- Schnelle Schaltzeiten: Profitieren Sie von minimalen Verzögerungen und präzisen Schaltvorgängen.
- Kompakte Bauweise: Sparen Sie Platz auf Ihrer Leiterplatte und integrieren Sie das Relais problemlos in Ihre Designs.
- Weit verbreitet: Das G5V-2 5DC ist ein etabliertes Produkt mit breiter Verfügbarkeit und umfassender Dokumentation.
- Vielseitige Einsatzmöglichkeiten: Ob in der Industrie, im Modellbau oder in der Heimautomation – dieses Relais ist ein echter Allrounder.
Die hohe Zuverlässigkeit und die schnellen Schaltzeiten des G5V-2 5DC sind entscheidend für Anwendungen, bei denen es auf Präzision und Reaktionsfähigkeit ankommt. Stellen Sie sich vor, wie Sie mit diesem Relais Ihre Prozesse optimieren und die Leistung Ihrer Geräte steigern können. Die kompakte Bauweise ermöglicht es Ihnen, das Relais auch in beengten Umgebungen problemlos zu integrieren.
Anwendungsbereiche: Wo das G5V-2 5DC glänzt
Das G5V-2 5DC ist ein echter Alleskönner und findet in einer Vielzahl von Anwendungen seinen Platz. Hier sind einige Beispiele, wie Sie dieses Relais gewinnbringend einsetzen können:
- Steuerungen und Automatisierung: Schalten Sie Sensoren, Aktoren und andere Geräte präzise und zuverlässig.
- Modellbau: Steuern Sie Motoren, Beleuchtung und andere Funktionen in Ihren Modellen.
- Heimautomation: Integrieren Sie das Relais in Ihre Smart-Home-Lösungen, um Geräte fernzusteuern und zu automatisieren.
- Sicherheitstechnik: Nutzen Sie das Relais, um Alarmsysteme und andere Sicherheitsfunktionen zu steuern.
- Messtechnik: Schalten Sie Messbereiche und Signale präzise und zuverlässig.
Die Vielseitigkeit des G5V-2 5DC macht es zu einem unverzichtbaren Bauteil für Entwickler, Bastler und Ingenieure. Ob Sie eine komplexe Steuerung entwickeln oder ein einfaches Projekt realisieren möchten – dieses Relais bietet Ihnen die Flexibilität und Zuverlässigkeit, die Sie benötigen.
Technische Daten im Detail: Eine Tabelle für Experten
Für alle, die es genau wissen wollen, hier eine detaillierte Übersicht der technischen Daten des G5V-2 5DC:
| Eigenschaft | Wert |
|---|---|
| Spulenspannung | 5 VDC |
| Schaltstrom | 2 A |
| Schaltspannung (AC) | 125 VAC |
| Schaltspannung (DC) | 30 VDC |
| Kontaktkonfiguration | 2 Wechsler (2CO, 2PDT) |
| Kontaktmaterial | Silberlegierung |
| Spulenwiderstand | Ca. 178 Ohm |
| Ansprechzeit | Max. 4 ms |
| Abfallzeit | Max. 3 ms |
| Betriebstemperatur | -40°C bis +70°C |
| Abmessungen | 12.5 x 7.5 x 10 mm |
| Gewicht | Ca. 2 g |
Diese Tabelle bietet Ihnen einen umfassenden Überblick über die technischen Eigenschaften des G5V-2 5DC. Nutzen Sie diese Informationen, um das Relais optimal in Ihre Projekte zu integrieren und die bestmögliche Leistung zu erzielen.
So integrieren Sie das G5V-2 5DC optimal in Ihre Schaltung
Die Integration des G5V-2 5DC in Ihre Schaltung ist denkbar einfach. Hier sind einige Tipps, die Ihnen dabei helfen:
- Verwenden Sie eine geeignete Spannungsquelle: Stellen Sie sicher, dass die Spannung der Spannungsquelle der Spulenspannung des Relais entspricht (5 VDC).
- Berücksichtigen Sie den Spulenstrom: Die Spule des Relais benötigt einen bestimmten Strom, um anzuziehen. Stellen Sie sicher, dass Ihre Spannungsquelle diesen Strom liefern kann.
- Verwenden Sie eine Freilaufdiode: Schalten Sie eine Freilaufdiode parallel zur Spule des Relais, um Spannungsspitzen beim Abschalten zu verhindern. Dies schützt Ihre Schaltung und verlängert die Lebensdauer des Relais.
- Achten Sie auf die Kontaktbelastung: Überschreiten Sie nicht den maximal zulässigen Schaltstrom und die Schaltspannung des Relais.
- Verwenden Sie eine geeignete Leiterplatte: Die THD-Bauform des Relais ist für die Montage auf Leiterplatten optimiert. Verwenden Sie eine Leiterplatte mit passenden Bohrungen.
Mit diesen Tipps können Sie das G5V-2 5DC problemlos in Ihre Schaltung integrieren und von seinen Vorteilen profitieren. Achten Sie auf eine sorgfältige Verdrahtung und eine korrekte Dimensionierung der Bauteile, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
FAQ: Ihre Fragen zum G5V-2 5DC beantwortet
Sie haben noch Fragen zum G5V-2 5DC? Hier finden Sie Antworten auf häufig gestellte Fragen:
- Was bedeutet die Bezeichnung „2 Wechsler“?
- Ein Wechsler (auch als Umschalter oder 1CO bezeichnet) ist ein Kontakt, der zwischen zwei verschiedenen Stromkreisen umschalten kann. Das G5V-2 5DC verfügt über zwei solcher Wechsler, was bedeutet, dass es zwei unabhängige Stromkreise steuern kann.
- Kann ich das G5V-2 5DC auch mit einer anderen Spulenspannung betreiben?
- Nein, das G5V-2 5DC ist speziell für eine Spulenspannung von 5 VDC ausgelegt. Die Verwendung einer anderen Spannung kann zu Schäden am Relais führen oder seine Funktion beeinträchtigen.
- Wie schließe ich eine Freilaufdiode an das Relais an?
- Die Freilaufdiode wird parallel zur Spule des Relais geschaltet, wobei die Kathode (der Strich auf der Diode) an den positiven Anschluss der Spule und die Anode an den negativen Anschluss angeschlossen wird. Dies verhindert Spannungsspitzen beim Abschalten der Spule.
- Welche Art von Draht sollte ich für die Verdrahtung verwenden?
- Verwenden Sie Draht, der für den maximalen Schaltstrom des Relais (2 A) ausgelegt ist. Ein Querschnitt von 0,5 mm² sollte in den meisten Fällen ausreichend sein. Achten Sie auf eine saubere und sichere Verdrahtung.
- Ist das G5V-2 5DC RoHS-konform?
- Ja, das G5V-2 5DC ist RoHS-konform und enthält keine gefährlichen Stoffe, die in der RoHS-Richtlinie aufgeführt sind. Dies macht es zu einer umweltfreundlichen Wahl.
- Wo finde ich ein Datenblatt für das G5V-2 5DC?
- Ein detailliertes Datenblatt für das G5V-2 5DC finden Sie in der Regel auf der Website des Herstellers (z.B. Omron) oder bei autorisierten Händlern. Das Datenblatt enthält umfassende Informationen zu den technischen Daten, den Umgebungsbedingungen und den Sicherheitsrichtlinien.
- Kann ich das G5V-2 5DC auch für PWM-Signale verwenden?
- Ja, das G5V-2 5DC kann auch für PWM-Signale (Pulsweitenmodulation) verwendet werden, um beispielsweise die Helligkeit von LEDs oder die Drehzahl von Motoren zu steuern. Achten Sie jedoch darauf, die maximal zulässige Schaltfrequenz des Relais nicht zu überschreiten.
