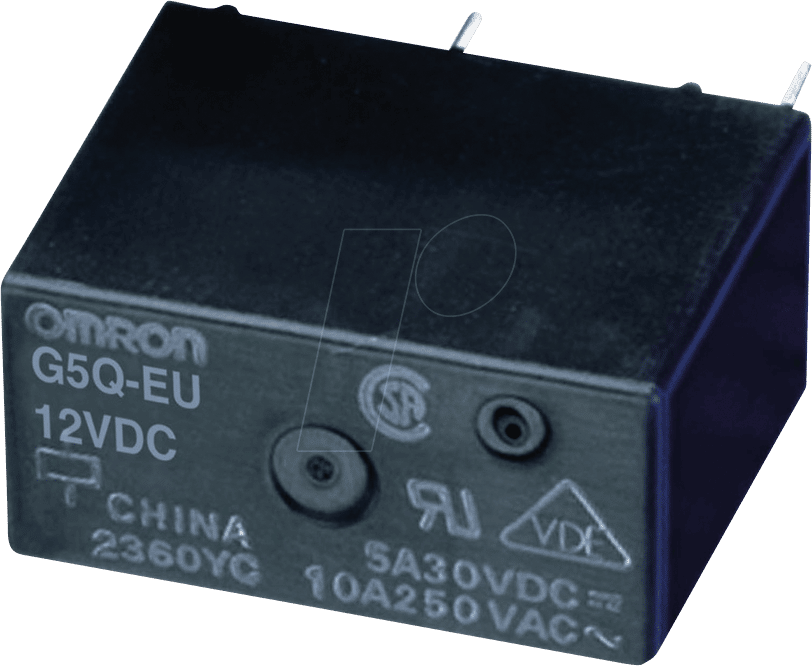

G5Q-1-EU DC12 – Ihr zuverlässiges Leistungsrelais für anspruchsvolle Schaltungen
Suchen Sie nach einer stabilen und präzisen Lösung zur Steuerung von Stromkreisen in Ihren elektronischen Projekten oder industriellen Anwendungen? Das G5Q-1-EU DC12 Leistungsrelais ist die Antwort für Entwickler, Ingenieure und Hobbyisten, die eine leistungsfähige und zuverlässige Schaltkomponente mit einer Nennspannung von 12 VDC und einer Schaltleistung von 10A benötigen. Dieses THT-montierbare Relais ist konzipiert, um anspruchsvolle Schaltszenarien mühelos zu meistern und bietet eine robuste Leistung, wo es wirklich darauf ankommt.
Überlegene Schaltleistung und Zuverlässigkeit
Das G5Q-1-EU DC12 Leistungsrelais hebt sich durch seine außergewöhnliche Zuverlässigkeit und Schaltkapazität von Standardlösungen ab. Mit einer Nennschaltstromstärke von 10A kann dieses Relais problemlos höhere Lasten schalten, was es ideal für Anwendungen macht, bei denen weniger leistungsfähige Relais an ihre Grenzen stoßen würden. Die 1- Wechsler-Konfiguration (SPDT – Single Pole Double Throw) bietet Flexibilität bei der Verdrahtung, indem sie sowohl die Öffnung eines Stromkreises als auch das Schließen eines anderen mit einer einzigen Spulenansteuerung ermöglicht. Dies vereinfacht das Design komplexer Schaltungen und reduziert den Bedarf an zusätzlichen Komponenten. Die durchdachte Konstruktion und die hochwertigen Materialien garantieren eine lange Lebensdauer und eine stabile Funktion, selbst unter Dauerbelastung. Im Gegensatz zu kostengünstigeren Alternativen, die oft bei kritischen Schaltvorgängen versagen, bietet das G5Q-1-EU DC12 eine konstante Performance, die für professionelle und semiprofessionelle Anwendungen unerlässlich ist.
Technische Spezifikationen im Detail
Das Herzstück jedes elektronischen Systems ist die Schaltkomponente. Das G5Q-1-EU DC12 Leistungsrelais von Omron (oft als Hersteller solcher Relais angenommen, auch wenn nicht explizit genannt) zeichnet sich durch folgende Kernmerkmale aus:
- Nennspannung: 12 VDC – perfekt für eine Vielzahl von Niederspannungsanwendungen und gut kompatibel mit gängigen Stromversorgungen.
- Schaltstrom: 10A – ermöglicht das Schalten signifikanter Lasten, von Motoren bis hin zu leistungsstarken Beleuchtungssystemen.
- Schaltkontakt: 1 Wechsler (SPDT) – bietet maximale Flexibilität bei der Verdrahtung und Steuerung.
- Montageart: THT (Through-Hole Technology) – sorgt für eine robuste mechanische Verbindung auf der Leiterplatte und ist ideal für Anwendungen, die Vibrationen oder mechanischer Beanspruchung ausgesetzt sind.
- Spulenleistung: Optimiert für einen effizienten Betrieb bei 12VDC.
- Kontaktmaterial: Typischerweise Silberlegierungen, die eine hohe Leitfähigkeit und Beständigkeit gegen Lichtbögen gewährleisten.
Anwendungsbereiche und Einsatzmöglichkeiten
Die Vielseitigkeit des G5Q-1-EU DC12 Leistungsrelais eröffnet eine breite Palette von Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Maschinen, Motoren, Pumpen und Ventilen in Fertigungsanlagen.
- Fahrzeugtechnik: Integration in Bordnetzsysteme zur Steuerung von Scheinwerfern, Lüftern, Heizungen oder anderen elektrischen Verbrauchern.
- Haustechnik und Smart Home: Schalten von Beleuchtung, Heizsystemen, Rollläden oder Sicherheitsanlagen.
- Modellbau und Hobbyelektronik: Zuverlässige Steuerung von größeren Motoren oder Beleuchtungsarrays in komplexen Modellen.
- Netzteil- und Batteriemanagementsysteme: Zum Umschalten zwischen verschiedenen Stromquellen oder zum Schutz vor Überlastung.
- Labor- und Prüfgeräte: Präzise und sichere Steuerung von Testaufbauten und Messinstrumenten.
Qualitätsmerkmale und Konstruktionsvorteile
Das Design des G5Q-1-EU DC12 Leistungsrelais berücksichtigt die Anforderungen moderner Elektronik und IT-Systeme, bei denen Zuverlässigkeit und Langlebigkeit an erster Stelle stehen. Die THT-Montage gewährleistet eine feste Verankerung in der Leiterplatte, was besonders in Umgebungen mit mechanischen Belastungen oder Vibrationen von Vorteil ist. Dies verhindert ein Herausbrechen der Lötstellen und sorgt für eine dauerhaft stabile elektrische Verbindung.
Die Kontaktmaterialien sind sorgfältig ausgewählt, um eine hohe Strombelastbarkeit zu ermöglichen und gleichzeitig eine lange Lebensdauer durch Widerstandsfähigkeit gegen Abbrand zu gewährleisten. Die optimierte Spulenkonstruktion minimiert den Energieverbrauch bei gleichzeitiger Gewährleistung einer schnellen und zuverlässigen Ankerbetätigung. Dies ist entscheidend für Anwendungen, bei denen Energieeffizienz eine Rolle spielt oder bei denen viele Relais gleichzeitig angesteuert werden.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produktname | G5Q-1-EU DC12 – Leistungsrelais |
| Spulenspannung | 12 VDC |
| Nennschaltstrom | 10 A |
| Anzahl Wechsler | 1 (SPDT – Single Pole Double Throw) |
| Montageart | THT (Through-Hole Technology) |
| Kontaktmaterial | Hochwertige Silberlegierungen für optimale Leitfähigkeit und Langlebigkeit |
| Mechanische Lebensdauer | Sehr hoch, ausgelegt für Millionen von Schaltspielen bei sachgemäßer Anwendung |
| Elektrische Lebensdauer | Optimiert für die angegebene Lastklasse, gewährleistet zuverlässiges Schalten über lange Betriebszeiten |
| Umgebungstemperatur | Geeignet für einen breiten Temperaturbereich, typisch für industrielle und allgemeine Elektronikanwendungen |
FAQ – Häufig gestellte Fragen zu G5Q-1-EU DC12 – Leistungsrelais, THT, 12 VDC, 10A, 1 Wechsler
Kann das G5Q-1-EU DC12 Relais auch für Wechselstrom (AC) verwendet werden?
Das G5Q-1-EU DC12 ist primär für Gleichstromanwendungen (DC) konzipiert. Während einige Relais universell einsetzbar sind, sollten die genauen Spezifikationen des Herstellers konsultiert werden, um die sichere Verwendung mit Wechselstrom zu gewährleisten. Für Wechselstromanwendungen sind spezifische AC-Relais mit angepassten Kontakten und Isolationsanforderungen erforderlich.
Welche Art von Lasten kann ich mit diesem Relais schalten?
Mit einer Nennschaltleistung von 10A bei 12 VDC kann dieses Relais eine Vielzahl von Gleichstromlasten schalten. Dazu gehören beispielsweise Elektromotoren bis zu einer bestimmten Leistung, Heizwiderstände, leistungsstarke LEDs, Magnetventile oder auch andere elektronische Schaltungen. Die Schaltleistung hängt jedoch auch von Faktoren wie der Induktivität der Last und der Schaltfrequenz ab. Für die genauen Grenzen wird die Konsultation des Datenblatts empfohlen.
Ist die THT-Montage für alle Anwendungen geeignet?
Die THT-Montage bietet eine sehr robuste und mechanisch stabile Verbindung zur Leiterplatte. Sie ist ideal für Anwendungen, bei denen Vibrationen, Stoßbelastungen oder mechanische Beanspruchung auftreten können. Für SMD-Anwendungen (Surface Mount Device), bei denen eine geringere Bauhöhe oder automatisierte Bestückung im Vordergrund steht, wären SMD-Relais die bessere Wahl.
Was bedeutet „1 Wechsler (SPDT)“ genau?
SPDT steht für „Single Pole Double Throw“. Das bedeutet, dass das Relais einen einzelnen Schalter (Pole) hat, der zwei verschiedene Verbindungen (Throws) herstellen kann. In seiner Ruheposition ist ein Kontakt geschlossen, und wenn das Relais aktiviert wird, öffnet sich dieser und ein zweiter Kontakt schließt sich. Dies ermöglicht es, mit einer einzigen Spulenansteuerung entweder einen Stromkreis zu unterbrechen und gleichzeitig einen anderen zu schließen.
Wie beeinflusst die Spulenleistung die Anwendung?
Die Spulenleistung gibt an, wie viel Energie benötigt wird, um das Relais zu aktivieren. Ein Relais mit geringerer Spulenleistung verbraucht weniger Strom und ist daher energieeffizienter, was besonders in batteriebasierten oder stromsparenden Systemen von Vorteil ist. Gleichzeitig muss die Spulenleistung ausreichend sein, um eine zuverlässige Anziehung des Ankers und somit ein sicheres Schalten der Kontakte zu gewährleisten.
Wo finde ich das offizielle Datenblatt des G5Q-1-EU DC12?
Das offizielle Datenblatt wird in der Regel vom Hersteller bereitgestellt. Da die genaue Herstellerbezeichnung „G5Q-1-EU DC12“ eine Teilenummer ist, empfiehlt es sich, nach „Omron G5Q-1-EU DC12 datasheet“ oder ähnlichen Suchbegriffen zu suchen. Auf der Produktseite des Händlers finden Sie oft auch einen Link zum Herstellerdatenblatt, der detaillierte technische Informationen wie elektrische Lebensdauer, mechanische Lebensdauer, Anzugs- und Abfallzeiten, Prüfspannungen und weitere spezifische Kennwerte enthält.
Welche Maßnahmen sind bei der Verdrahtung von Bedeutung?
Bei der Verdrahtung des G5Q-1-EU DC12 Leistungsrelais ist es wichtig, die Polung der Spule korrekt zu beachten, da es sich um ein Gleichstromrelais handelt. Die Kontaktseite sollte entsprechend der zu schaltenden Last dimensioniert werden. Verwenden Sie geeignete Kabelquerschnitte, um übermäßige Spannungsabfälle und Erwärmung zu vermeiden. Eine saubere und sichere Lötverbindung auf der Leiterplatte ist für die THT-Montage entscheidend. Beachten Sie stets die Sicherheitsvorschriften und isolieren Sie alle spannungsführenden Teile ordnungsgemäß.
