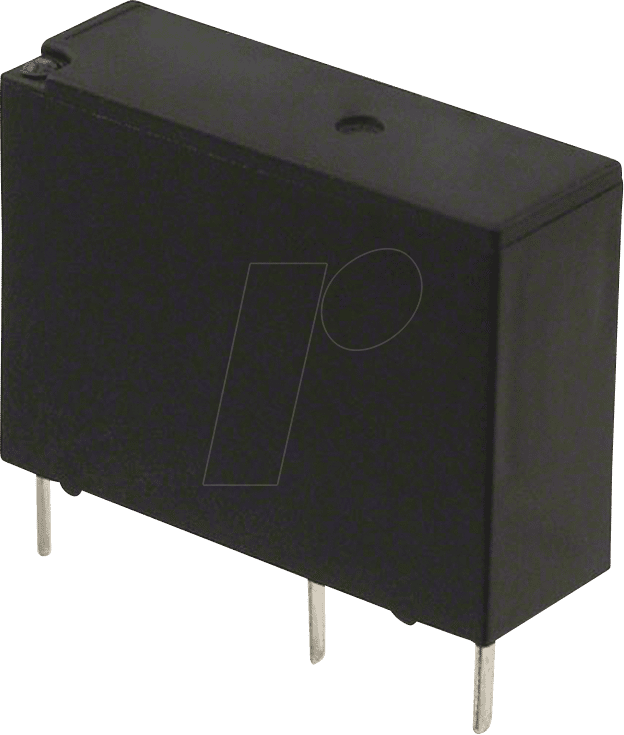

G5NB1AEDC5-N-A – Leistungsrelais für Präzision und Zuverlässigkeit in Ihrer Elektronik
Suchen Sie nach einer zuverlässigen Lösung zur Schaltung von Strömen in anspruchsvollen elektronischen Anwendungen? Das G5NB1AEDC5-N-A Leistungsrelais ist die ideale Komponente für Entwickler und Ingenieure, die höchste Präzision und Robustheit für ihre Designs benötigen. Dieses THT-Relais mit einer Nennspannung von 5 VDC und einer Schaltleistung von 5A mit einem Schließerkontakt bietet eine herausragende Leistung und Langlebigkeit, wo Standardrelais an ihre Grenzen stoßen.
Überragende Schaltperformance und technische Spezifikationen
Das G5NB1AEDC5-N-A zeichnet sich durch seine Fähigkeit aus, zuverlässig und konsistent hohe Schaltströme zu bewältigen. Mit seinem soliden Schließerkontakt (SPST-NO – Single Pole Single Throw Normally Open) ermöglicht es eine effiziente Steuerung von Lasten. Die präzise Konstruktion und die hochwertigen Materialien gewährleisten eine außergewöhnliche Lebensdauer, selbst unter widrigen Betriebsbedingungen. Dies macht es zur bevorzugten Wahl für eine Vielzahl von Industrieanwendungen, von der Automatisierungstechnik bis hin zu professionellen Audio- und Videosystemen.
Konstruktion und Materialintegrität für Langlebigkeit
Die interne Konstruktion des G5NB1AEDC5-N-A Leistungsrelais ist auf maximale Zuverlässigkeit ausgelegt. Die Wahl der Materialien für Kontakte und Spule ist entscheidend für die Vermeidung von Verschleiß und Leistungsverlust über die Zeit. Spezifische Legierungen für die Kontakte minimieren den Übergangswiderstand und bieten eine hohe Beständigkeit gegen Abbrand, was für Anwendungen mit häufigen Schaltzyklen von zentraler Bedeutung ist. Die THT-Montage (Through-Hole Technology) sorgt für eine sichere und mechanisch stabile Verbindung auf der Leiterplatte, was Vibrationen und mechanischer Belastung widersteht.
Optimierte Spuleneigenschaften für effiziente Ansteuerung
Die 5 VDC-Spule des G5NB1AEDC5-N-A ist optimiert für eine niedrige Leistungsaufnahme bei gleichzeitig hoher Ansteuerempfindlichkeit. Dies ermöglicht die Integration in Systeme, die auf Energieeffizienz Wert legen oder mit Mikrocontrollern mit begrenzten Ausgangsströmen betrieben werden. Die präzise Wicklung und Isolierung der Spule garantieren eine hohe Spannungsfestigkeit und schützen vor unerwünschten Überspannungen, was zur Gesamtsicherheit und Stabilität des Systems beiträgt.
Anwendungsbereiche: Wo das G5NB1AEDC5-N-A seine Stärken ausspielt
Die Vielseitigkeit des G5NB1AEDC5-N-A Leistungsrelais eröffnet zahlreiche Einsatzmöglichkeiten:
- Industrielle Automatisierung: Steuerung von Motoren, Aktoren und anderen Lasten in Produktionsanlagen.
- Gebäudeautomatisierung: Zuverlässige Schaltfunktionen für Beleuchtungs-, Heizungs- und Lüftungssysteme.
- Medizintechnik: Einsatz in Geräten, die höchste Zuverlässigkeit und Sicherheit erfordern.
- Audio- und Videotechnik: Signalumschaltung und Leistungssteuerung in professionellen Geräten.
- Netzteil- und Ladegeräte-Design: Schaltfunktionen für den Energiefluss und die Kontrolle von Ladezyklen.
- Robotik: Präzise Ansteuerung von Komponenten in komplexen Robotersystemen.
Technische Daten und Produktmerkmale
| Merkmal | Spezifikation |
|---|---|
| Modellnummer | G5NB1AEDC5-N-A |
| Relais-Typ | Leistungsrelais |
| Montageart | THT (Through-Hole Technology) |
| Spulenspannung (DC) | 5 VDC |
| Kontaktart | 1 Schließer (SPST-NO) |
| Max. Schaltstrom | 5 A |
| Max. Schaltspannung | 250 VAC / 30 VDC (abhängig von Normen und spezifischen Lastbedingungen) |
| Elektrische Lebensdauer | Hohe Schaltzyklenzahl (typisch > 100.000 bei Nennlast) |
| Mechanische Lebensdauer | Sehr hoch (typisch > 10.000.000) |
| Spulenwiderstand | Optimiert für niedrige Verlustleistung |
| Ansprechzeit | Schnell (< 10 ms) |
| Abfallzeit | Schnell (< 5 ms) |
| Isolationsspannung (Spule/Kontakte) | Hohe Spannungsfestigkeit gemäß relevanten Normen |
| Umgebungstemperatur | Breiter Betriebsbereich für industrielle Anwendungen |
| Gehäusematerial | Robust und flammhemmend |
Warum G5NB1AEDC5-N-A die überlegene Wahl ist
Im Vergleich zu Standardrelais bietet das G5NB1AEDC5-N-A Leistungsrelais eine signifikant höhere Zuverlässigkeit und Langlebigkeit, insbesondere bei Anwendungen mit hohen Schaltlasten oder anspruchsvollen Umgebungsbedingungen. Die präzise gefertigten Kontakte minimieren den Verschleiß und sorgen für einen stabilen niedrigen Übergangswiderstand über die gesamte Lebensdauer. Die optimierte Spulenkonstruktion ermöglicht eine effiziente Ansteuerung mit geringerem Stromverbrauch, was es zu einer energieeffizienteren Lösung macht. Die THT-Montage bietet eine überlegene mechanische Stabilität im Vergleich zu SMD-Alternativen, was für Umgebungen mit Vibrationen entscheidend ist. Diese Faktoren führen zu einer reduzierten Ausfallwahrscheinlichkeit und damit zu geringeren Wartungskosten und einer höheren Gesamtsystemverfügbarkeit.
FAQ – Häufig gestellte Fragen zu G5NB1AEDC5-N-A – Leistungsrelais, THT, 5 VDC, 5A, 1 Schließer
Kann das G5NB1AEDC5-N-A auch für Wechselstromlasten verwendet werden?
Ja, das G5NB1AEDC5-N-A ist für die Schaltung von Wechselstromlasten bis zu einer bestimmten Spannung und Stromstärke ausgelegt. Die genauen Spezifikationen für Wechselstromlasten (z.B. 250 VAC) sind den technischen Datenblättern zu entnehmen und hängen von der Art der Last ab. Für die zuverlässige Schaltung von Wechselstrom sind jedoch oft spezielle Relaisvarianten erforderlich, weshalb die Eignung immer im Einzelfall geprüft werden sollte.
Welche Art von Lasten kann das Relais schalten?
Das G5NB1AEDC5-N-A ist für die Schaltung von ohmschen Lasten, wie z.B. Heizwiderständen, Lampen oder Heizmatten, sowie von induktiven Lasten, wie Motoren oder Spulen, konzipiert. Bei induktiven Lasten sollte jedoch auf geeignete Schutzbeschaltungen (z.B. Freilaufdioden) geachtet werden, um die Lebensdauer der Kontakte zu verlängern.
Ist das Relais für den Einsatz in sicherheitskritischen Anwendungen geeignet?
Für sicherheitskritische Anwendungen, bei denen ein Versagen des Relais zu schweren Verletzungen oder Schäden führen könnte, sind in der Regel spezielle Sicherheitsrelais mit redundanten Kontakten und entsprechenden Zulassungen (z.B. nach EN 61508) erforderlich. Das G5NB1AEDC5-N-A ist primär für allgemeine industrielle und elektronische Schaltanwendungen konzipiert.
Wie wirkt sich die THT-Montage auf die Zuverlässigkeit aus?
Die THT-Montage (Through-Hole Technology) bietet eine sehr robuste mechanische Verbindung zur Leiterplatte. Die Durchsteckkontakte sind fest in der Platine verankert und bieten dadurch eine hohe Beständigkeit gegen Vibrationen und mechanische Belastungen, was die Zuverlässigkeit in rauen Umgebungen erheblich verbessert.
Wie hoch ist die erwartete Lebensdauer des Relais?
Die elektrische Lebensdauer des G5NB1AEDC5-N-A ist typischerweise sehr hoch und übersteigt oft 100.000 Schaltzyklen bei voller Nennlast. Die mechanische Lebensdauer kann sogar über 10 Millionen Schaltzyklen erreichen. Diese Werte können jedoch je nach spezifischen Einsatzbedingungen, wie z.B. Schaltfrequenz, Art der Last und Umgebungstemperatur, variieren.
Kann die Spulenspannung von 5 VDC mit einem Mikrocontroller direkt angesteuert werden?
Ja, die 5 VDC Spulenspannung ist gut für die Ansteuerung durch die meisten gängigen Mikrocontroller geeignet, da viele Mikrocontroller TTL- oder CMOS-kompatible Ausgangsspannungen von 3,3 V oder 5 V liefern. Es sollte jedoch stets die maximale Ausgangsstromfähigkeit des Mikrocontrollers überprüft werden, um sicherzustellen, dass dieser ausreichend Strom für die Relaisspule liefern kann. Gegebenenfalls ist eine zusätzliche Treiberschaltung erforderlich.
Welche Schutzmaßnahmen sind bei der Verwendung des Relais empfehlenswert?
Bei der Schaltung induktiver Lasten wird dringend empfohlen, eine Freilaufdiode parallel zur Last oder parallel zu den Relaiskontakten zu schalten. Dies schützt die Kontakte vor schädlichen Spannungsspitzen, die beim Abschalten von Spulen entstehen können. Die Auswahl der Diode sollte auf die maximale Strom- und Spannungsbelastung abgestimmt sein.
