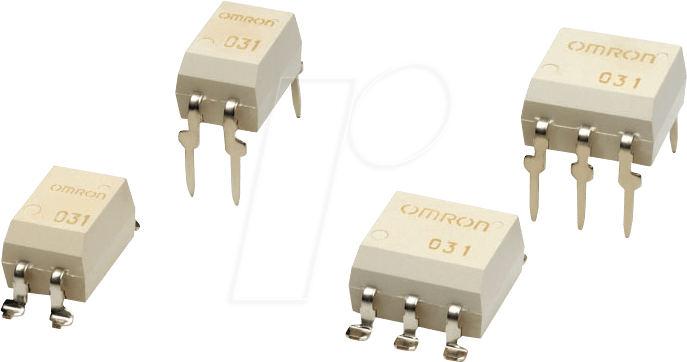

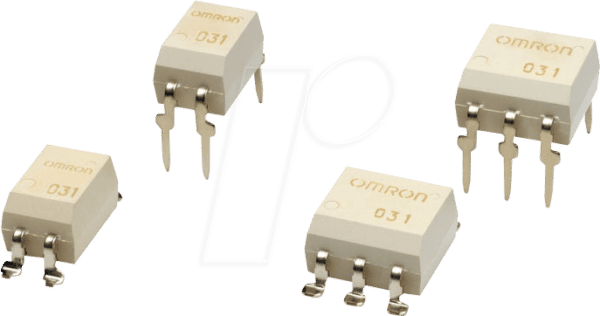

G3VM-101ER1 – Präzise Signalverarbeitung mit Hochleistung-MOSFET-Relais
Suchen Sie eine zuverlässige Lösung zur galvanischen Trennung und Schaltung von Signalen, die geringe Leistungsaufnahme und hohe Schaltfrequenzen erfordert? Das G3VM-101ER1 – MOSFET-Relais, SPST-NO, 100 V, 2 A, 0,05 R, DIP-6 ist die ideale Wahl für Entwickler und Ingenieure in anspruchsvollen Anwendungen, bei denen präzise Steuerung und Signalintegrität unerlässlich sind. Dieses kompakte Relais wurde entwickelt, um die Nachteile mechanischer Relais zu überwinden und eine langlebige, geräuschlose und energieeffiziente Schaltung zu ermöglichen.
Hervorragende Leistung und Zuverlässigkeit für kritische Anwendungen
Das G3VM-101ER1 übertrifft Standardlösungen durch seine fortschrittliche MOSFET-Schalttechnologie, die eine Vielzahl von Vorteilen bietet. Im Gegensatz zu mechanischen Relais, die anfällig für Verschleiß, Kontaktprellen und begrenzte Schaltzyklen sind, arbeitet das G3VM-101ER1 rein elektronisch. Dies resultiert in einer nahezu unbegrenzten Lebensdauer, keinerlei mechanischem Verschleiß und einer extrem hohen Schaltgeschwindigkeit, was es perfekt für Anwendungen macht, die schnelle und wiederholte Schaltvorgänge erfordern. Die niedrige Einschaltwiderstand von nur 0,05 Ohm minimiert Leistungsverluste und minimiert die Erwärmung, selbst bei höheren Strömen, was die Energieeffizienz weiter steigert. Die hohe Durchbruchspannung von 100 V und der Schaltstrom von bis zu 2 A ermöglichen den Einsatz in einer breiten Palette von Applikationen, von der Mess- und Regeltechnik bis hin zur Automatisierung und Telekommunikation.
Schlüsselvorteile des G3VM-101ER1 – MOSFET-Relais
- Geräuschloser Betrieb: Keine mechanischen Kontakte bedeuten keinerlei Schaltgeräusche, was besonders in empfindlichen Umgebungen oder geräuscharmen Systemen von Vorteil ist.
- Hohe Schaltfrequenzen: Ermöglicht die Verarbeitung von Signalen mit sehr hohen Wiederholraten, ideal für digitale Datenübertragung oder schnelle Regelkreise.
- Lange Lebensdauer: Da keine mechanischen Teile verschleißen, bietet dieses MOSFET-Relais eine extrem lange Betriebslebensdauer, was Wartungsaufwand und Austauschkosten reduziert.
- Geringe Leistungsaufnahme: Der geringe Stromverbrauch im eingeschalteten Zustand und der nahezu Null-Stromverbrauch im ausgeschalteten Zustand tragen zur Energieeffizienz des Gesamtsystems bei.
- Hohe Signalintegrität: Der geringe Einschaltwiderstand minimiert Signalverluste und Verzerrungen, was für präzise Messungen und die Übertragung von empfindlichen Signalen entscheidend ist.
- Kompaktes DIP-6 Gehäuse: Ermöglicht eine einfache Integration auf Standard-Leiterplatten und spart wertvollen Bauraum.
- Robuste Konstruktion: Entwickelt für Zuverlässigkeit unter verschiedenen Umgebungsbedingungen und Betriebsspannungen.
Technische Spezifikationen im Detail
| Kategorie | Spezifikation |
|---|---|
| Schaltfunktion | SPST-NO (Single Pole Single Throw – Normally Open) |
| Maximale Schaltspannung (AC/DC) | 100 V |
| Maximale Schaltstromstärke | 2 A |
| Nennwiderstand (EIN-Zustand) | 0,05 Ω |
| Schaltzeit (EIN) | Typisch < 500 µs (abhängig von Ansteuerungsbedingungen) |
| Schaltzeit (AUS) | Typisch < 100 µs (abhängig von Ansteuerungsbedingungen) |
| Isolationsspannung (Ein-/Ausgang) | Typisch > 2500 VRMS (Für spezifische Werte Datenblatt konsultieren) |
| Betriebstemperaturbereich | -40 °C bis +85 °C (Standard) |
Umfassende Anwendungsbereiche für das G3VM-101ER1
Das G3VM-101ER1 – MOSFET-Relais ist aufgrund seiner herausragenden Eigenschaften eine vielseitige Komponente in zahlreichen elektronischen Systemen. Seine Fähigkeit, präzise und schnelle Schaltvorgänge mit geringen Verlusten durchzuführen, macht es zur ersten Wahl für folgende Bereiche:
- Messtechnik und Datenerfassung: Zur Steuerung von Messinstrumenten, zur Umschaltung von Signalpfaden und zur Reduzierung von Messfehlern durch geringen Kontaktwiderstand.
- Automatisierungs- und Steuerungssysteme: Ideal für die Ansteuerung von Aktoren, die sichere Trennung von Steuer- und Lastkreisen sowie für die Implementierung komplexer Schaltlogiken in SPS-Systemen.
- Telekommunikation: Zur Signalkonditionierung, zum Schutz empfindlicher Komponenten und zur Steuerung von Datenströmen in Netzwerkausrüstung.
- Industrielle Elektronik: In Umgebungen, die Zuverlässigkeit und Langlebigkeit erfordern, wie z.B. in der Prozesssteuerung, Robotik oder Leistungselektronik.
- Medizintechnik: Wo geräuschloser Betrieb, hohe Zuverlässigkeit und präzise Signalverarbeitung unabdingbar sind, z.B. in Patientenüberwachungssystemen oder medizinischen Geräten.
- Test- und Prüfanlagen: Zur schnellen und präzisen Umschaltung von Prüfsignalen und zur automatisierten Testdurchführung.
- Batteriemanagementsysteme: Zur sicheren Trennung von Batteriezellen oder zur Steuerung von Lade- und Entladezyklen.
Die geringe Leckstrom im ausgeschalteten Zustand sorgt für eine hohe Isolation zwischen den Schaltkontakten, was für den Schutz nachgeschalteter Schaltungen und die Vermeidung von Fehlfunktionen unerlässlich ist. Die Robustheit gegenüber Transienten und Spannungsspitzen, in Kombination mit der Fähigkeit, auch bei niedrigen Steuersignalen zu schalten, macht es zu einer äußerst flexiblen und anpassungsfähigen Lösung für Ingenieure, die auf der Suche nach fortschrittlicher Schaltungstechnik sind.
Gegensatz zu traditionellen mechanischen Relais
Herkömmliche mechanische Relais, obwohl weit verbreitet, weisen inhärente Nachteile auf, die das G3VM-101ER1 erfolgreich überwindet. Mechanische Kontakte unterliegen physikalischem Verschleiß, der zu erhöhten Übergangswiderständen, Kontaktprellen (Bounce) und letztendlich zu einem Ausfall führt. Jeder Schaltzyklus beansprucht die mechanischen Komponenten, was die Lebensdauer begrenzt und präzise Schaltungen beeinträchtigt. Des Weiteren erzeugen mechanische Relais ein hörbares Klicken bei jedem Schaltvorgang, was in vielen Umgebungen unerwünscht ist. Das G3VM-101ER1 hingegen nutzt die Vorteile der Halbleitertechnologie. Ohne bewegliche Teile sind Verschleiß und mechanische Ermüdung ausgeschlossen. Dies ermöglicht eine extrem hohe Lebensdauer, die potenziell Millionen von Schaltzyklen überdauert. Die elektronische Steuerung eliminiert Kontaktprellen vollständig, was zu sauberen Schaltflanken und einer verbesserten Signalintegrität führt. Der geräuschlose Betrieb des MOSFET-Relais trägt zu einer ruhigeren und professionelleren Systemumgebung bei. Auch die Leistungsaufnahme ist bei MOSFET-Relais in der Regel deutlich geringer, da keine Spule zum Betätigen des Kontakts benötigt wird. Dies ist besonders relevant für energieeffiziente Designs oder batteriebetriebene Anwendungen. Die Fähigkeit des G3VM-101ER1, höhere Schaltfrequenzen zu bewältigen, ohne an Leistung oder Zuverlässigkeit einzubüßen, ist ein weiterer entscheidender Vorteil gegenüber mechanischen Alternativen, die oft durch die mechanische Trägheit der Kontakte limitiert sind.
FAQ – Häufig gestellte Fragen zu G3VM-101ER1 – MOSFET-Relais, SPST-NO, 100 V, 2 A, 0,05 R, DIP-6
Was bedeutet SPST-NO bei diesem MOSFET-Relais?
SPST-NO steht für Single Pole Single Throw – Normally Open. Das bedeutet, dass das Relais über einen einzelnen Schalter (Pole) verfügt, der normalerweise offen ist. Erst wenn das Relais angesteuert wird, schließt dieser Schalter und ermöglicht den Stromfluss durch den geschalteten Pfad. Beim Abschalten der Ansteuerung öffnet der Schalter wieder.
Welche Vorteile bietet die MOSFET-Technologie gegenüber mechanischen Relais für dieses Produkt?
Die MOSFET-Technologie bietet entscheidende Vorteile wie eine extrem lange Lebensdauer (kein mechanischer Verschleiß), geräuschlosen Betrieb, hohe Schaltgeschwindigkeiten, keine Kontaktprellen und eine geringere Leistungsaufnahme. Dies führt zu höherer Zuverlässigkeit, besserer Signalintegrität und geringeren Wartungskosten.
Kann das G3VM-101ER1 auch für AC-Signale verwendet werden?
Ja, das G3VM-101ER1 ist für die Schaltung von sowohl DC- als auch AC-Signalen bis zu seiner maximalen Nennspannung und Stromstärke geeignet. Die Technologie ist dafür ausgelegt, beide Arten von Wechselströmen zu schalten.
Wie beeinflusst der geringe Einschaltwiderstand von 0,05 Ohm die Anwendung?
Ein niedriger Einschaltwiderstand minimiert Leistungsverluste im geschalteten Pfad, was zu einer geringeren Wärmeentwicklung führt und die Energieeffizienz des Systems erhöht. Dies ist besonders wichtig bei höheren Strömen oder in Anwendungen, bei denen die Wärmeentwicklung kritisch ist.
Welche Art von Steuerungsspannung wird für das G3VM-101ER1 benötigt?
Die genaue Steuerungsspannung hängt vom spezifischen Ansteuersignal ab und muss den Spezifikationen im Datenblatt entsprechen. Typischerweise werden niedrige Gleichspannungen verwendet, um den integrierten MOSFET-Schalter zu aktivieren. Bitte konsultieren Sie das Datenblatt für exakte Werte und Ansteuerungsdiagramme.
Ist das G3VM-101ER1 für hohe Schaltfrequenzen geeignet?
Ja, das G3VM-101ER1 ist hervorragend für Anwendungen mit hohen Schaltfrequenzen geeignet. Aufgrund der rein elektronischen Natur des MOSFET-Schalters können deutlich höhere Schaltgeschwindigkeiten erreicht werden als bei mechanischen Relais, ohne die Lebensdauer zu beeinträchtigen.
Welche Schutzmaßnahmen sind bei der Verwendung dieses MOSFET-Relais zu beachten?
Obwohl das G3VM-101ER1 robust ist, sollten die maximalen Spannungs- und Stromgrenzwerte stets eingehalten werden. Eine korrekte Ansteuerung gemäß Datenblatt ist entscheidend. Bei höheren Spannungen oder Strömen sowie in industriellen Umgebungen können zusätzliche Schutzschaltungen wie Überspannungsschutz oder Stromlimitierung empfehlenswert sein.
