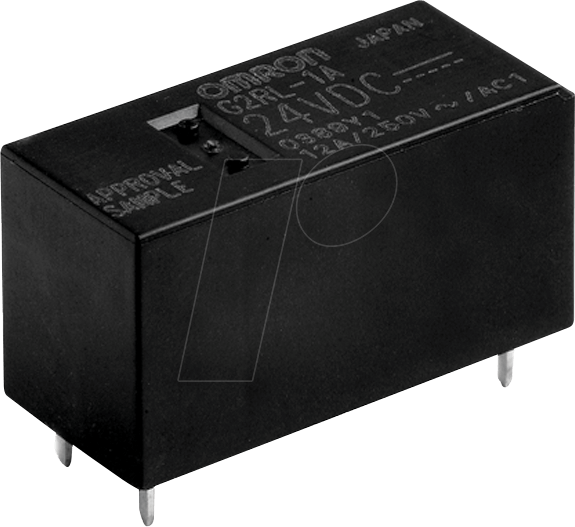

Optimale Schaltleistung für anspruchsvolle Anwendungen: G2RL-24 DC24 – Ihr zuverlässiges Leistungsrelais
Sie suchen nach einer robusten und präzisen Lösung zur Steuerung elektrischer Lasten in Ihrer Industrieanlage, Ihrem Automatisierungssystem oder Ihrer Prototypenentwicklung? Das G2RL-24 DC24 Leistungsrelais mit THT-Anschluss ist die Antwort für Ingenieure und Techniker, die höchste Zuverlässigkeit und Langlebigkeit für Schaltungen bis 24 VDC bei 8 Ampere mit zwei Wechslerkontakten benötigen. Dieses Relais wurde entwickelt, um den Herausforderungen moderner technischer Umgebungen standzuhalten und eine unterbrechungsfreie Funktionalität sicherzustellen.
Warum das G2RL-24 DC24 die überlegene Wahl ist
Im Vergleich zu Standardrelais bietet das G2RL-24 DC24 entscheidende Vorteile, die es zur überlegenen Wahl für professionelle Anwendungen machen. Seine präzise Fertigung, die hohe Schaltleistung und die robuste Bauweise gewährleisten eine deutlich längere Lebensdauer und eine gesteigerte Betriebssicherheit, selbst unter anspruchsvollen Bedingungen. Die THT-Montage (Through-Hole Technology) bietet eine mechanisch stabile und zuverlässige Verbindung auf der Leiterplatte, was Vibrationen und mechanischer Beanspruchung besser widersteht als Surface-Mount-Technologien. Die 24-VDC-Spulenspannung ist ein Industriestandard, der eine breite Kompatibilität mit bestehenden Systemen ermöglicht, während die 8A-Schaltstromkapazität sowie die zwei Wechslerkontakte (DPDT – Double Pole Double Throw) eine flexible und leistungsfähige Steuerung verschiedenster Schaltungen erlauben.
Anwendungsbereiche und technische Vorteile
Das G2RL-24 DC24 Leistungsrelais ist konzipiert für den Einsatz in einer Vielzahl von Branchen und Anwendungen, wo präzise und zuverlässige Schaltvorgänge unerlässlich sind. Dazu gehören:
- Industrielle Automatisierung: Steuerung von Motoren, Ventilen, Heizsystemen und anderen Komponenten in Produktionslinien und Fertigungsanlagen.
- Gebäudetechnik: Management von Beleuchtungssystemen, Heizungs-, Lüftungs- und Klimaanlagen (HLK) sowie Sicherheitsfunktionen.
- Prüf- und Messtechnik: Aufbau komplexer Prüfaufbauten und Messsysteme, bei denen eine zuverlässige Umschaltung von Messpfaden erforderlich ist.
- Prototypenentwicklung und Forschung: Schneller und sicherer Aufbau von Schaltungen und Systemen in Forschungslaboren und bei der Entwicklung neuer Produkte.
- Kfz-Elektronik und Spezialfahrzeuge: Zuverlässige Steuerung von elektrischen Verbrauchern in mobilen Anwendungen, die eine hohe Widerstandsfähigkeit gegen Erschütterungen und Umwelteinflüsse erfordern.
Die bewährte THT-Bauform des G2RL-24 DC24 bietet eine herausragende mechanische Stabilität und sichert eine langfristig zuverlässige Verbindung auf der Leiterplatte. Dies minimiert das Risiko von Verbindungsfehlern, die durch Vibrationen oder Temperaturschwankungen verursacht werden könnten. Die 2-Wechsler-Konfiguration ermöglicht die gleichzeitige Steuerung von zwei unabhängigen Stromkreisen oder die Umschaltung eines Stromkreises zwischen zwei verschiedenen Pfaden, was eine hohe Flexibilität im Schaltungsdesign bietet.
Qualitätsmerkmale und Robustheit
Die Konstruktion des G2RL-24 DC24 Leistungsrelais basiert auf der Maximierung von Langlebigkeit und Zuverlässigkeit. Die Spule ist für eine Nennspannung von 24 VDC ausgelegt und bietet eine effiziente Betätigung. Die Kontakte sind für eine maximale Schaltlast von 8 Ampere bei 24 VDC spezifiziert, was eine breite Palette von Anwendungen abdeckt, von der Steuerung kleiner Verbraucher bis hin zu moderat belasteten Schaltungen.
- Hohe elektrische Lebensdauer: Die Kontakte sind auf eine signifikante Anzahl von Schaltspielen ausgelegt, was die Notwendigkeit häufiger Austausche reduziert.
- Thermische Belastbarkeit: Das Gehäusematerial und die interne Konstruktion sind darauf ausgelegt, Wärmeentwicklung effektiv abzuleiten und den Betrieb auch bei höheren Umgebungstemperaturen zu gewährleisten.
- Mechanische Robustheit: Die THT-Bauform und die hochwertigen Materialien sorgen für eine mechanisch stabile und widerstandsfähige Einheit.
- Zuverlässige Spulenisolierung: Die Spulenwicklung ist sorgfältig isoliert, um eine sichere Trennung von den Schaltkontakten zu gewährleisten und die Betriebssicherheit zu erhöhen.
- Umweltresistenz: Die Materialien sind so gewählt, dass sie einer typischen industriellen Umgebung mit moderater Feuchtigkeit und Staub widerstehen können.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Typ | Leistungsrelais |
| Modell | G2RL-24 DC24 |
| Spulenspannung | 24 VDC |
| Anschlussart | THT (Through-Hole Technology) |
| Schaltstrom (max.) | 8 A |
| Schaltspannung (max.) | 24 VDC |
| Anzahl Wechslerkontakte | 2 (DPDT – Double Pole Double Throw) |
| Umgebungstemperatur (Betrieb) | -40 °C bis +85 °C (typisch, kann je nach spezifischer Anwendungsvariante leicht variieren) |
| Isolationsspannung (Spule/Kontakt) | Typische Werte über 2 kV AC sind bei solchen Relais zu erwarten, um eine sichere Trennung zu gewährleisten. |
| Mechanische Lebensdauer | Millionen von Schaltspielen, abhängig von Last und Schaltfrequenz. |
FAQ – Häufig gestellte Fragen zu G2RL-24 DC24 – Leistungsrelais, THT, 24 VDC, 8A, 2 Wechsler
Was ist die Hauptfunktion eines Leistungsrelais wie dem G2RL-24 DC24?
Ein Leistungsrelais wie das G2RL-24 DC24 dient als elektrisch gesteuerter Schalter. Es ermöglicht die Steuerung von Stromkreisen mit höherer Leistung (hier bis zu 8A bei 24 VDC) durch ein Steuersignal mit geringerer Leistung, typischerweise von einer Mikrocontroller-Schaltung oder einem anderen Logik-System. Die 2-Wechsler-Konfiguration erlaubt zudem die gleichzeitige Steuerung oder Umschaltung von bis zu zwei separaten Stromkreisen.
Für welche Art von Leiterplatten ist das G2RL-24 DC24 geeignet?
Das G2RL-24 DC24 ist für die Montage auf Standard-Leiterplatten mit durchkontaktierten Bohrungen (Through-Hole Technology, THT) ausgelegt. Dies bietet eine starke mechanische Verbindung und ist ideal für Anwendungen, die Erschütterungen oder mechanischer Beanspruchung ausgesetzt sind.
Kann das G2RL-24 DC24 auch Wechselspannung (AC) schalten?
Die Spezifikation „24 VDC“ bezieht sich auf die Spulenspannung und die maximale Gleichspannung, die die Kontakte schalten können. Für das Schalten von Wechselspannung müssten die spezifischen AC-Schaltwerte des Relais geprüft werden. Typischerweise sind Leistungsrelais für spezifische Spannungsarten (DC oder AC) ausgelegt. Dieses Modell ist primär für DC-Anwendungen optimiert.
Wie viele Schaltzyklen kann das G2RL-24 DC24 typischerweise aushalten?
Leistungsrelais wie das G2RL-24 DC24 sind für eine hohe Lebensdauer ausgelegt. Die genaue Anzahl der Schaltzyklen hängt stark von der Schaltlast (Strom und Spannung) und der Schaltfrequenz ab. Unter Nennbedingungen ist eine mechanische Lebensdauer von mehreren Millionen Schaltspielen zu erwarten. Eine geringere Belastung verlängert die elektrische Lebensdauer weiter.
Ist das G2RL-24 DC24 für den Einsatz in feuchten Umgebungen geeignet?
Das Relais ist für typische industrielle Umgebungen konzipiert. Für den Einsatz in stark feuchten oder korrosiven Umgebungen sollten jedoch zusätzliche Schutzmaßnahmen wie eine Gehäuseschutzklasse oder spezielle Beschichtungen in Betracht gezogen werden, da die Standardausführung möglicherweise nicht vollständig gegen solche Bedingungen versiegelt ist.
Was bedeutet die „2 Wechsler“-Konfiguration (DPDT)?
Die Bezeichnung „2 Wechsler“ oder DPDT steht für Double Pole Double Throw. Dies bedeutet, dass das Relais zwei unabhängige Kontakte (Polen) besitzt, die jeweils unabhängig voneinander zwischen zwei Positionen (Throw) umschalten können. So können beispielsweise zwei separate Stromkreise gleichzeitig gesteuert oder ein einzelner Stromkreis zwischen zwei verschiedenen Pfaden umgeschaltet werden.
Welche Schutzmaßnahmen sind bei der Ansteuerung der 24 VDC Spule zu beachten?
Bei der Ansteuerung der 24 VDC Spule ist darauf zu achten, dass die Spannung stabil und innerhalb der Spezifikation des Relais liegt. Um Überspannungsspitzen beim Abschalten zu vermeiden, die der Ansteuerelektronik schaden könnten, wird oft eine Freilaufdiode parallel zur Spule empfohlen. Zudem sollte der Ansteuerschaltkreis die Stromanforderungen der Spule (typischerweise im Bereich von Milliamperestunden) liefern können.
