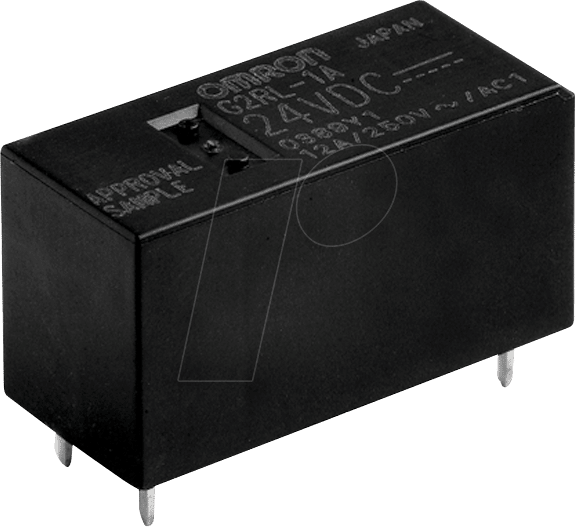

G2RL-24 DC12 – Leistungsrelais: Präzise Steuerung für anspruchsvolle Anwendungen
Das G2RL-24 DC12 ist ein hochentwickeltes Leistungsrelais, das entwickelt wurde, um zuverlässige Schaltvorgänge in einer Vielzahl von elektronischen Systemen zu gewährleisten. Wenn Sie eine robuste und langlebige Lösung für die Steuerung von Lasten bis zu 8 Ampere mit einer präzisen 12VDC-Ansteuerung suchen, ist dieses THT-Relais die überlegene Wahl. Ideal für Ingenieure, Entwickler und Technikbegeisterte, die Wert auf Stabilität und Performance legen.
Überlegene Schaltleistung und Zuverlässigkeit
Im Gegensatz zu Standardrelais, die oft Kompromisse bei Leistung und Langlebigkeit eingehen, zeichnet sich das G2RL-24 DC12 durch seine speziell entwickelte Spulentechnologie und die robusten Kontaktmaterialien aus. Dies minimiert den Verschleiß, selbst bei häufigen Schaltzyklen, und garantiert eine konsistente Performance über die gesamte Lebensdauer des Geräts. Die 2 Wechsler (DPDT – Double Pole Double Throw) Konfiguration ermöglicht dabei maximale Flexibilität bei der Signalverarbeitung und Lasttrennung, was es zu einer effizienteren und vielseitigeren Lösung macht als einfachere Relaiskonfigurationen.
Konstruktionsmerkmale für maximale Effizienz
Das G2RL-24 DC12 wurde mit Blick auf höchste Effizienz und Benutzerfreundlichkeit entwickelt. Seine THT-Bauform (Through-Hole Technology) bietet eine sichere und stabile Montage auf Leiterplatten, was für industrielle Anwendungen unerlässlich ist. Die kompakte Bauweise ermöglicht eine hohe Packungsdichte auf der Platine, ohne die Leistung zu beeinträchtigen. Die 12VDC-Spulenspannung ist ein gängiger Standard in vielen Systemen, was die Integration erleichtert. Die Nennstrombelastbarkeit von 8A an den Kontakten ist für eine Vielzahl von Anwendungen ausreichend, von der Steuerung von Motoren bis hin zur Schaltverarbeitung in komplexen Geräten.
Anwendungsbereiche und Einsatzszenarien
Dieses Leistungsrelais findet breite Anwendung in diversen technischen Feldern:
- Automatisierungstechnik: Steuerung von Aktoren, Motoren und Signalgebern in industriellen Fertigungsstraßen.
- Energieverteilung: Zuverlässiges Schalten von Stromkreisen in netzgebundenen und autonomen Systemen.
- Telekommunikation: Signalrouting und Lastmanagement in Kommunikationsinfrastrukturen.
- Medizintechnik: Schaltvorgänge in medizinischen Geräten, bei denen höchste Zuverlässigkeit gefordert ist.
- Verbraucherelektronik: Robuste Schaltlösungen für leistungsintensivere Geräte.
- Prototypenentwicklung: Flexible und belastbare Komponente für fortschrittliche elektronische Projekte.
Technische Spezifikationen im Detail
Die detaillierte Betrachtung der technischen Eigenschaften offenbart die überlegene Ingenieurskunst hinter dem G2RL-24 DC12:
| Spezifikation | Wert/Beschreibung |
|---|---|
| Modellbezeichnung | G2RL-24 DC12 |
| Typ | Leistungsrelais |
| Montageart | THT (Through-Hole Technology) |
| Spulenspannung | 12 VDC |
| Max. Schaltstrom (pro Kontakt) | 8 A |
| Kontaktkonfiguration | 2 Wechsler (DPDT – Double Pole Double Throw) |
| Anzahl der Kontakte | 6 |
| Isolationsspannung (Spule-Kontakt) | Hohe Isolation für Sicherheit und Zuverlässigkeit, typisch > 2000 V AC (gemäß Normen für diese Klasse von Relais) |
| Betriebstemperaturbereich | Breiter Bereich, üblicherweise -40°C bis +85°C, ermöglicht Einsatz unter anspruchsvollen Umgebungsbedingungen |
| Mechanische Lebensdauer | Sehr hoch, typischerweise > 10 Millionen Schaltspiele, gewährleistet langfristige Funktionalität |
| Elektrische Lebensdauer | Optimiert für die Nennlast, typischerweise > 100.000 Schaltspiele bei 8A, abhängig von der zu schaltenden Lastart (induktiv/ohmsche Last) |
| Anschlusstyp | Lötfahnen für THT-Montage |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff (typischerweise PBT oder PA), bietet Schutz und Sicherheit |
Haltbarkeit und Materialgüte
Das Gehäuse des G2RL-24 DC12 ist aus einem robusten, flammhemmenden Kunststoff gefertigt. Dieses Material gewährleistet nicht nur mechanische Stabilität und Schutz vor Umwelteinflüssen, sondern erfüllt auch strenge Sicherheitsstandards bezüglich Entflammbarkeit. Die Kontakte selbst sind aus einer hochwertigen Legierung gefertigt, die für ihre geringe Übergangsbeständigkeit und hohe Widerstandsfähigkeit gegen Lichtbögen bekannt ist. Dies ist entscheidend für die Langlebigkeit des Relais, insbesondere bei Schaltvorgängen unter Volllast. Die präzise Abstimmung der Spulenwicklung auf die 12VDC-Spannung optimiert die Energieeffizienz und minimiert die Wärmeentwicklung während des Betriebs.
Einsatzmöglichkeiten in anspruchsvollen Umgebungen
Die Konstruktion des G2RL-24 DC12 ermöglicht einen zuverlässigen Betrieb auch unter herausfordernden Bedingungen. Der weite Betriebstemperaturbereich von üblicherweise -40°C bis +85°C macht es für den Einsatz in industriellen Umgebungen, Außenbereichen oder in Fahrzeugen prädestiniert. Die hohe Isolationsspannung zwischen Spule und Kontakt sorgt für zusätzliche Sicherheit und schützt die Steuerelektronik vor Überspannungen. Die THT-Bauform garantiert eine sichere mechanische Verbindung zur Leiterplatte, die auch Vibrationen standhält.
FAQ – Häufig gestellte Fragen zu G2RL-24 DC12 – Leistungsrelais, THT, 12 VDC, 8A, 2 Wechsler
Was ist die Hauptfunktion des G2RL-24 DC12 Relais?
Das G2RL-24 DC12 ist ein elektromechanisches Relais, das dazu dient, einen Stromkreis elektrisch zu schalten. Es wird durch eine niedrige Gleichspannung (12 VDC) an der Spule aktiviert und kann dadurch einen separaten Stromkreis mit einer höheren Last (bis zu 8A) steuern. Die 2- Wechsler-Konfiguration (DPDT) ermöglicht das Schalten von zwei unabhängigen Kontakten gleichzeitig.
Für welche Art von Anwendungen ist dieses Relais am besten geeignet?
Dieses Leistungsrelais ist ideal für Anwendungen, die eine zuverlässige Schaltfunktion für Lasten bis zu 8 Ampere bei einer präzisen 12VDC-Ansteuerung erfordern. Dazu gehören Automatisierungstechnik, Steuerung von Motoren oder Ventilen, Energieverteilungssysteme, Prototypenbau und generell jede Anwendung, bei der eine robuste und langlebige Schaltkomponente benötigt wird.
Was bedeutet „THT“ bei diesem Relais?
THT steht für „Through-Hole Technology“. Dies bedeutet, dass die Anschlusspins des Relais durch vorgebohrte Löcher in einer Leiterplatte gesteckt und auf der anderen Seite verlötet werden. Diese Montageart bietet eine sehr stabile und mechanisch robuste Verbindung im Vergleich zu SMD-Bauteilen.
Wie viele Schaltkontakte hat das G2RL-24 DC12 und was bedeutet die „2 Wechsler“ Konfiguration?
Das Relais hat insgesamt sechs Anschlüsse: zwei für die Spule und vier für die Kontakte. Die Bezeichnung „2 Wechsler“ (DPDT – Double Pole Double Throw) bedeutet, dass es zwei unabhängige Schaltsätze gibt. Jeder Schaltsatz besteht aus einem gemeinsamen Anschluss (Pole), der entweder mit einem Schließerkontakt (Normally Open – NO) oder einem Öffnerkontakt (Normally Closed – NC) verbunden werden kann, je nach Verdrahtung. Dies ermöglicht das Steuern von zwei separaten Stromkreisen oder das Umschalten eines Stromkreises zwischen zwei Zuständen.
Welche maximale Schaltspannung kann das Relais verarbeiten?
Die Angabe von 8A bezieht sich auf den maximalen Schaltstrom, den die Kontakte zuverlässig schalten können. Die maximale Schaltspannung wird separat spezifiziert und hängt von der Art der zu schaltenden Last ab (z.B. Gleichspannung oder Wechselspannung). Üblicherweise können Relais dieser Klasse Wechselspannungen bis zu 250VAC oder Gleichspannungen bis zu 30VDC bei Nennlast schalten. Bitte prüfen Sie die genauen Spezifikationen des Herstellers für detaillierte Informationen zur Spannungsfestigkeit.
Wie lange ist die erwartete Lebensdauer des G2RL-24 DC12 Relais?
Die Lebensdauer eines Relais wird in mechanische und elektrische Schaltspiele unterteilt. Die mechanische Lebensdauer ist typischerweise sehr hoch, oft über 10 Millionen Schaltspiele. Die elektrische Lebensdauer ist stärker von der Schaltlast abhängig und kann bei Nennlast (8A) im Bereich von 100.000 oder mehr Schaltspielen liegen. Faktoren wie die Art der zu schaltenden Last (ohmsche vs. induktive Lasten), die Schaltfrequenz und die Spannungsspitzen beeinflussen die elektrische Lebensdauer maßgeblich.
Ist dieses Relais für den Einsatz in extremen Temperaturen geeignet?
Ja, das G2RL-24 DC12 ist typischerweise für einen breiten Betriebstemperaturbereich ausgelegt, der oft von -40°C bis +85°C reicht. Diese Eigenschaft macht es für den Einsatz in anspruchsvollen Umgebungen geeignet, in denen Standardkomponenten versagen könnten.
