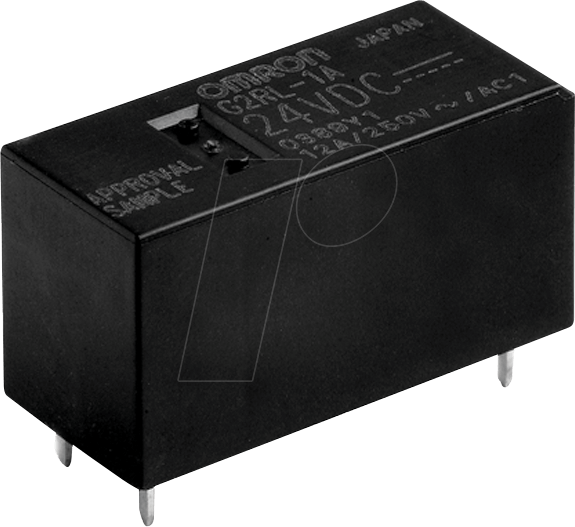

G2RL-14 DC24 – Das Leistungsrelais für anspruchsvolle Schaltungen
Das G2RL-14 DC24 Leistungsrelais ist die definitive Lösung für Ingenieure, Entwickler und Systemintegratoren, die eine zuverlässige und effiziente Steuerung von elektrischen Lasten unter 24 VDC benötigen. Wenn es auf präzise Schaltvorgänge, hohe Schaltleistungen und eine lange Lebensdauer ankommt, ersetzt dieses THT-Leistungsrelais ineffiziente oder unterdimensionierte Alternativen und sichert den stabilen Betrieb Ihrer Systeme.
Überlegene Leistung und Zuverlässigkeit
Das G2RL-14 DC24 zeichnet sich durch seine robusten Spezifikationen und die bewährte OMRON-Qualität aus, die es von Standard-Relaislösungen abhebt. Die Fähigkeit, Ströme bis zu 12A zu schalten, gepaart mit einer Nennspannung von 24 VDC und einer Wechsler-Konfiguration (SPDT), bietet eine außergewöhnliche Flexibilität für eine Vielzahl von Anwendungen. Seine Thorne-Through-Hole (THT)-Montage garantiert eine sichere und langlebige Verbindung auf der Leiterplatte, was Ausfällen durch Vibrationen oder thermische Belastungen vorbeugt.
Schlüsselfunktionen und Vorteile
- Hohe Schaltkapazität: Mit einer maximalen Schaltstromstärke von 12A ist dieses Relais in der Lage, auch anspruchsvolle Lasten wie Motoren, Heizwiderstände oder Beleuchtungssysteme zuverlässig zu steuern.
- Präzise 24 VDC Betriebsspannung: Die exakte Auslegung für 24 VDC minimiert Energieverluste und optimiert die Kompatibilität mit gängigen Niederspannungssystemen in der Automatisierung und Elektronik.
- 1 Wechsler (SPDT): Die Single Pole Double Throw (SPDT)-Konfiguration ermöglicht die Umschaltung zwischen zwei Stromkreisen, was vielfältige Steuerungsoptionen eröffnet – von einfachen Ein/Aus-Funktionen bis hin zu komplexen Logikschaltungen.
- Robuste THT-Montage: Die Thorne-Through-Hole (THT)-Technologie sorgt für eine mechanisch stabile und elektrisch sichere Verbindung auf der Leiterplatte, die auch unter widrigen Umgebungsbedingungen wie Vibrationen oder Temperaturschwankungen Bestand hat.
- Lange Lebensdauer: Dieses Leistungsrelais ist auf eine hohe Anzahl von Schaltspielen ausgelegt, was eine signifikant längere Betriebsdauer im Vergleich zu einfacheren Relais ermöglicht und somit Wartungsaufwand und Ausfallzeiten reduziert.
- OMRON Qualitätssiegel: Vertrauen Sie auf die Ingenieurskunst und die strengen Qualitätskontrollen von OMRON, einem weltweit führenden Hersteller von Relais und elektronischen Komponenten.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Typ | Leistungsrelais |
| Modell | G2RL-14 DC24 |
| Nennspannung (Spule) | 24 VDC |
| Maximaler Schaltstrom | 12 A |
| Kontaktkonfiguration | 1 Wechsler (SPDT) |
| Montageart | THT (Thorne-Through-Hole) |
| Anwendungsbereich | Industrielle Automatisierung, Steuerungstechnik, Niederspannungsanwendungen |
| Betriebstemperaturbereich | Gemäß Herstellerangaben für industrielle Relais (typischerweise -40°C bis +70°C) |
| Schaltleistung | Optimiert für Schaltströme bis 12A bei 24VDC, hohe Zuverlässigkeit bei Dauerbelastung |
| Gehäusematerial | Hochwertiger, flammhemmender Kunststoff für maximale Sicherheit und Langlebigkeit |
Einsatzgebiete und Anwendungsbeispiele
Das G2RL-14 DC24 Leistungsrelais ist aufgrund seiner Vielseitigkeit und Leistungsfähigkeit eine ausgezeichnete Wahl für eine breite Palette von industriellen und technischen Anwendungen. In der Automatisierungstechnik wird es häufig zur Ansteuerung von Aktoren wie Motoren, Ventilen oder Heizungen eingesetzt. In der Gebäudetechnik kann es zur Steuerung von Beleuchtungssystemen, Lüftungsanlagen oder Pumpen verwendet werden. Auch in der Prototypenentwicklung und im Anlagenbau bewährt es sich durch seine Robustheit und einfache Integration in bestehende Schaltungen.
Integration und Designaspekte
Die Thorne-Through-Hole (THT)-Montage des G2RL-14 DC24 erleichtert die feste Verankerung auf Leiterplatten, was für Anwendungen mit mechanischer Beanspruchung entscheidend ist. Die kompakte Bauform ermöglicht eine platzsparende Installation, auch in Umgebungen mit hoher Bauteildichte. Die klare Kennzeichnung der Spulenanschlüsse und der Kontakte vereinfacht den Anschluss und minimiert das Risiko von Verdrahtungsfehlern.
Haltbarkeit und Lebenszyklus
OMRON hat das G2RL-14 DC24 mit Blick auf eine lange und zuverlässige Lebensdauer konzipiert. Die verwendeten Materialien sind sorgfältig ausgewählt, um Korrosion und Abnutzung zu widerstehen. Die Kontaktmaterialien sind für eine hohe Anzahl von Schaltzyklen ausgelegt, was eine stabile Leistung über einen langen Zeitraum gewährleistet. Dies resultiert in reduzierten Wartungskosten und minimierten Ausfallzeiten Ihrer Systeme.
