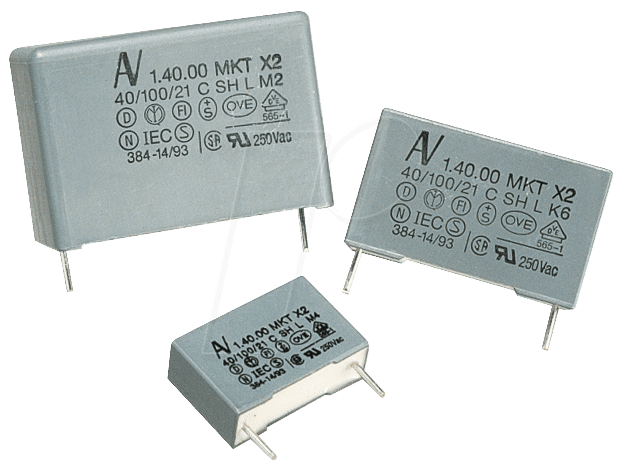

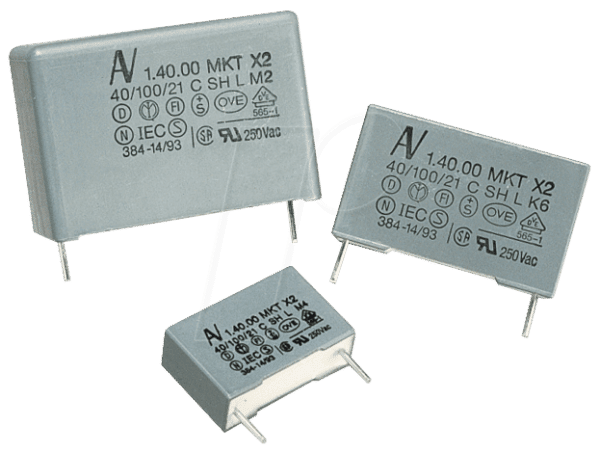

Zuverlässige Entstörung für Ihre Elektronik: Der FUNK 220N Funkentstörkondensator
Stellen Sie sich der Herausforderung von elektromagnetischen Störungen (EMI) und unerwünschten Hochfrequenzsignalen in Ihren elektronischen Schaltungen. Der FUNK 220N Funkentstörkondensator mit einer Kapazität von 220 nF und einer Nennspannung von 250 V ist die präzise Lösung, um die Signalintegrität zu wahren und die Leistung Ihrer Geräte zu optimieren. Entwickelt für anspruchsvolle Anwendungen in der Industrie, im Heimkino und in der professionellen Audiotechnik, schützt dieser Kondensator Ihre empfindlichen Komponenten vor schädlichen Störsignalen, die zu Fehlfunktionen oder sogar zur Beschädigung führen können.
Warum der FUNK 220N die überlegene Wahl ist
Im Gegensatz zu Standardlösungen, die oft Kompromisse bei der Entstörleistung oder der Langlebigkeit eingehen, setzt der FUNK 220N auf bewährte Technologie und hochwertige Materialien. Seine X2-Klassifizierung signalisiert seine Eignung für den Einsatz direkt am Netz, wo die Anforderungen an die Entstörleistung am höchsten sind. Die sorgfältige Konstruktion und die Einhaltung strenger Qualitätsstandards gewährleisten eine konsistente und zuverlässige Performance, selbst unter widrigen Betriebsbedingungen. Mit einer Betriebstemperatur von bis zu 85°C und einer Toleranz von 20% bietet er die Robustheit und Präzision, die für professionelle und Hobby-Elektroniker gleichermaßen unerlässlich sind.
Technische Exzellenz und Anwendungsbereiche
Der FUNK 220N ist mehr als nur ein Kondensator; er ist ein integraler Bestandteil für die Stabilität und Zuverlässigkeit Ihrer elektronischen Systeme. Seine primäre Funktion ist die Dämpfung von leitungsgebundenen Störspannungen, die typischerweise beim Schalten von Induktivitäten oder beim Betrieb von Schaltnetzteilen entstehen. Durch seine Fähigkeit, Hochfrequenzenergie zu absorbieren und abzuleiten, minimiert er effektiv EMI und RFI (Radiofrequenzinterferenzen), die sonst in nachgeschaltete Schaltungsteile einkoppeln könnten.
Besonders in Bereichen, in denen eine hohe Signalqualität gefordert ist, wie:
- Audio- und Videogeräte: Minimierung von Brummen, Rauschen und Bildstörungen, um ein unverfälschtes Klangerlebnis und gestochen scharfe Bilder zu gewährleisten.
- Industrielle Steuerungen: Schutz von empfindlichen Mikrocontrollern und Sensoren vor transienten Überspannungen, die zu Fehlmessungen oder Systemausfällen führen können.
- Netzteile und Stromversorgungen: Stabilisierung der Ausgangsspannung und Reduzierung von Ripple-Effekten für eine saubere und zuverlässige Energieversorgung.
- Telekommunikationssysteme: Sicherstellung der Signalintegrität und Vermeidung von Kommunikationsfehlern durch die Unterdrückung von Störsignalen.
- Beleuchtungstechnik: Reduzierung von Störungen bei LED-Treibern und Dimmern.
Die X2-Klassifizierung bedeutet, dass dieser Kondensator für den direkten Anschluss an die Netzversorgung zugelassen ist und eine besondere Sicherheit im Falle eines internen Kurzschlusses bietet. Dies ist entscheidend für Anwendungen, bei denen die Sicherheit und die Einhaltung von Normen im Vordergrund stehen.
Konstruktion und Materialqualität
Der FUNK 220N Funkentstörkondensator zeichnet sich durch seine hochwertige Konstruktion aus. Gefertigt aus einem Dielektrikum aus Polypropylen-Film, bietet dieser Materialtyp hervorragende dielektrische Eigenschaften, geringe Verluste bei hohen Frequenzen und eine hohe Spannungsfestigkeit. Diese Eigenschaften sind ausschlaggebend für die effektive Entstörung und die Langlebigkeit des Kondensators. Die Metallisierung des Films sorgt für eine geringe serielle Induktivität und einen niedrigen Serienwiderstand (ESR), was für eine effiziente Dämpfung von Störsignalen unerlässlich ist.
Der Anschluss erfolgt über robuste Anschlusspins mit einem Rastermaß von 22,5 mm, was eine sichere und stabile Verbindung in einer Vielzahl von Schaltungsdesigns ermöglicht. Die Vergussmasse schützt die inneren Komponenten vor Umwelteinflüssen wie Feuchtigkeit und Staub und trägt zur mechanischen Stabilität bei.
Leistungsmerkmale im Detail
- Hohe Kapazitätsstabilität: Die 220 nF Kapazität ist präzise gefertigt und behält ihre Werte über einen weiten Temperaturbereich bei, was eine konsistente Entstörleistung garantiert.
- Robustheit gegen Spannungsspitzen: Die Nennspannung von 250 V AC (mit entsprechender DC-Rating, die üblicherweise höher ist) ermöglicht den Einsatz in Standard-Netzanwendungen.
- Breiter Betriebstemperaturbereich: Mit einer zulässigen Betriebstemperatur von bis zu 85°C ist der Kondensator für den Einsatz in Umgebungen mit erhöhter thermischer Belastung ausgelegt.
- Präzise Toleranz: Eine Toleranz von 20% ist für Entstöranwendungen typisch und bietet ein hervorragendes Verhältnis von Leistung zu Kosten.
- X2-Sicherheitsklassifizierung: Erfüllt die strengen Anforderungen für den Einsatz am Netz und bietet zusätzliche Sicherheit.
Produktdaten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Funkentstörkondensator |
| Modellbezeichnung | FUNK 220N |
| Kapazität | 220 nF (Nanofarad) |
| Nennspannung | 250 V AC |
| Sicherheitsklasse | X2 |
| Rastermaß (RM) | 22,5 mm |
| Maximale Betriebstemperatur | 85°C |
| Kapazitätstoleranz | ±20% |
| Dielektrikum | Polypropylen-Film (metallisiert) |
| Anschlussart | Axial, bedrahtet |
| Anwendungsbereich | Netzfilterung, EMI/RFI-Unterdrückung |
FAQ – Häufig gestellte Fragen zu FUNK 220N – Funkentstörkondensator, X2, 220 nF, 250 V, RM 22,5, 85°C, 20%
Was bedeutet die X2-Klassifizierung genau?
Die X2-Klassifizierung ist eine Sicherheitsnorm für Kondensatoren, die für den direkten Anschluss an das Stromnetz vorgesehen sind. Sie garantiert, dass der Kondensator im Falle eines internen Kurzschlusses sicher versagt, ohne ein Risiko für Personen oder Sachschäden darzustellen. Dies wird durch spezielle Konstruktionsmerkmale und Materialauswahl erreicht.
In welchen Arten von Geräten wird dieser Kondensator typischerweise eingesetzt?
Der FUNK 220N ist ideal für den Einsatz in Geräten, die mit dem Wechselstromnetz verbunden sind und empfindlich auf Störsignale reagieren. Dazu gehören Schaltnetzteile, Audio-/Videogeräte, Computer-Netzteile, LED-Treiber, Lüftersteuerungen und viele industrielle Steuerungsanwendungen, bei denen die Reduzierung von EMI/RFI unerlässlich ist.
Was ist der Unterschied zwischen einem X1- und einem X2-Kondensator?
X1-Kondensatoren sind für höhere Überspannungsfestigkeit ausgelegt als X2-Kondensatoren und werden typischerweise in Bereichen eingesetzt, in denen größere transientale Spannungsspitzen zu erwarten sind (z.B. primärseitig in Stromversorgungen). X2-Kondensatoren bieten eine ausreichende Sicherheit und Entstörleistung für die meisten Netzfilteranwendungen.
Warum ist die Kapazitätstoleranz von 20% für diese Anwendung ausreichend?
Für die Funktion als Entstörkondensator ist eine exakte Kapazität oft weniger kritisch als die Fähigkeit, Störsignale über einen breiten Frequenzbereich zu absorbieren. Eine Toleranz von 20% ist für diese Art von Bauteil branchenüblich und bietet ein optimales Gleichgewicht zwischen Leistungsfähigkeit und Kosten, ohne die primäre Funktion der Entstörung wesentlich zu beeinträchtigen.
Kann dieser Kondensator auch für DC-Anwendungen verwendet werden?
Ja, Funkentstörkondensatoren sind oft auch für Gleichspannungsanwendungen geeignet, wobei die zulässige Gleichspannungsfestigkeit in der Regel höher ist als die Wechselspannungsnennung. Überprüfen Sie jedoch immer das Datenblatt des Herstellers für die spezifischen DC-Rating-Informationen, falls eine DC-Anwendung geplant ist.
Wie beeinflusst die Betriebstemperatur die Leistung des Kondensators?
Eine höhere Betriebstemperatur kann die Kapazität und die ESR (Equivalent Series Resistance) eines Kondensators leicht verändern. Die Angabe von 85°C als maximale Betriebstemperatur bedeutet, dass der Kondensator für den zuverlässigen Betrieb innerhalb dieses Temperaturbereichs ausgelegt ist. Bei Betrieb nahe der Maximaltemperatur können die elektrischen Eigenschaften leicht abweichen, sind aber im Rahmen der Spezifikationen.
Was bedeutet das Rastermaß (RM) 22,5 mm?
Das Rastermaß (RM) gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte (Pins) des Kondensators an. RM 22,5 mm bedeutet, dass die Pins 22,5 mm voneinander entfernt sind. Dies ist ein wichtiger Parameter bei der Auswahl eines Kondensators für eine Leiterplatte (PCB), um sicherzustellen, dass er physisch in die dafür vorgesehenen Bohrungen passt.
