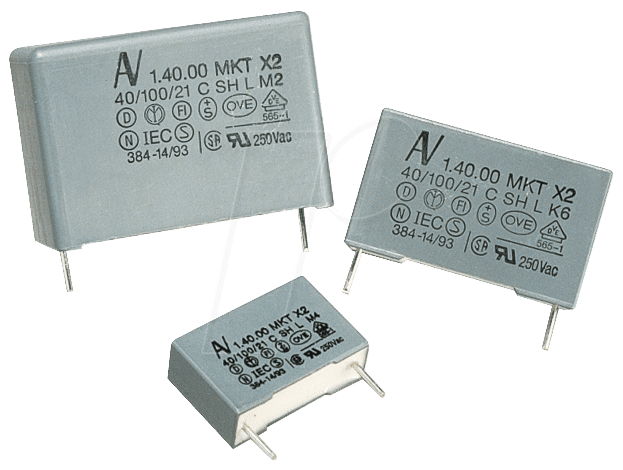

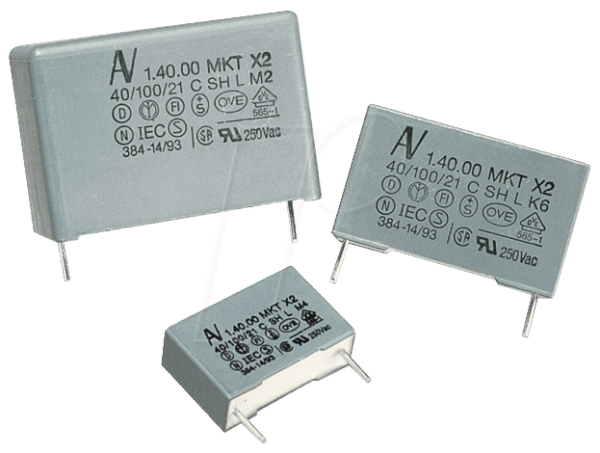

FUNK 150N – Ihr Experte für störungsfreie Elektronik
Der FUNK 150N Funkentstörkondensator ist die ideale Lösung für alle, die unerwünschte elektromagnetische Störungen in ihren elektronischen Schaltungen effektiv minimieren möchten. Entwickelt für anspruchsvolle Anwendungen in den Bereichen Unterhaltungselektronik, Industrieautomation und Signalverarbeitung, bietet dieser X2-Kondensator zuverlässigen Schutz und sorgt für eine makellose Funktionsweise Ihrer Geräte. Wenn Sie Wert auf stabile Signalqualität und die Langlebigkeit Ihrer elektronischen Komponenten legen, ist der FUNK 150N die überlegene Wahl.
Maximale Leistung durch präzise Entstörung
Elektromagnetische Interferenzen (EMI) können die Leistung und Zuverlässigkeit elektronischer Systeme erheblich beeinträchtigen. Sie führen zu Datenfehlern, unerwünschtem Rauschen und im schlimmsten Fall zum Ausfall kritischer Komponenten. Der FUNK 150N wurde speziell entwickelt, um diese Störungen direkt an der Quelle zu unterbinden. Durch seine Klassifizierung als X2-Kondensator ist er für den Einsatz in Netzspannungsanwendungen konzipiert und bietet eine hohe dielektrische Festigkeit sowie eine ausgezeichnete Selbstheilungsfähigkeit. Dies garantiert eine signifikante Reduktion von Hochfrequenzstörungen, die über die Netzleitung oder durch benachbarte Komponenten abgestrahlt werden.
Vorteile des FUNK 150N – Ihre Investition in Qualität
- Effektive Störunterdrückung: Reduziert gezielt hochfrequente Störungen und Rauschsignale, was zu einer verbesserten Signalintegrität und einer zuverlässigeren Gerätefunktion führt.
- Hohe Zuverlässigkeit im Netzbetrieb: Als X2-Kondensator für den direkten Netzanschluss zugelassen, erfüllt er höchste Sicherheitsstandards für den Einsatz in AC-Netzanwendungen.
- Robuste Konstruktion für Langlebigkeit: Die Auslegung für eine Betriebstemperatur von bis zu 85°C und eine Toleranz von 20% gewährleistet eine stabile Performance auch unter anspruchsvollen Umgebungsbedingungen und über einen langen Lebenszyklus.
- Kompaktes Design mit RM 22,5: Der Rastermaß von 22,5 mm ermöglicht eine platzsparende Integration in bestehende Schaltungsdesigns, selbst auf dicht bestückten Leiterplatten.
- Optimale Kapazität für breite Anwendungspalette: Mit einer Kapazität von 150 nF eignet er sich ideal für eine Vielzahl von Entstöraufgaben in Netzteilen, Motorsteuerungen und Kommunikationsgeräten.
- Sichere Spannungsfestigkeit: Die Bemessungsspannung von 250 V AC bietet ausreichend Spielraum für typische Netzspannungsanforderungen und gewährleistet eine hohe Betriebssicherheit.
Technische Spezifikationen im Detail
Der FUNK 150N Funkentstörkondensator ist ein technisches Präzisionsinstrument, das auf der Basis hochwertiger Materialien und optimierter Fertigungsprozesse entwickelt wurde. Seine Konstruktion ist auf maximale Effizienz bei der Filterung von Störsignalen ausgelegt. Die Verwendung von Metallisiertem Polypropylen als Dielektrikum in Verbindung mit einer metallisierten Schicht sorgt für eine hohe Energieabsorption und die charakteristische Selbstheilungsfähigkeit, die bei Überlastung kleinere Durchschläge kompensieren kann, ohne den Kondensator dauerhaft zu beschädigen. Dies ist ein entscheidender Vorteil gegenüber weniger robusten Kondensatortypen.
Das RM (Rastermaß) von 22,5 mm ist ein Industriestandard, der eine einfache Montage auf Leiterplatten ermöglicht und die Kompatibilität mit vielen etablierten Design-Layouts sicherstellt. Diese Standardisierung vereinfacht den Austausch oder die Integration in bestehende oder neue Schaltungen erheblich und reduziert potenzielle Design-Iterationen. Die angegebene Nennspannung von 250 V AC ist für den Einsatz in den meisten Haushalts- und Industrieanwendungen, die an das öffentliche Stromnetz angeschlossen sind, vollkommen ausreichend.
Einsatzbereiche und Anwendungsbeispiele
Der FUNK 150N Funkentstörkondensator findet breite Anwendung in zahlreichen elektronischen Geräten und Systemen. Seine Hauptaufgabe ist die Filterung von Netzbrumm und hochfrequenten Störsignalen, die durch Schaltnetzteile, Transformatoren oder andere schaltende Komponenten erzeugt werden. Dies ist besonders wichtig in:
- Netzteilen und Stromversorgungen: Zur Reduzierung von EMI, die sich auf nachgeschaltete empfindliche Elektronik auswirken könnte.
- Motorsteuerungen: Zur Unterdrückung von Störungen, die von bürstenbehafteten Motoren oder Frequenzumrichtern ausgehen.
- Unterhaltungselektronik: In Fernsehern, Radios, Hi-Fi-Anlagen und Computern, um eine klare Signalübertragung und störungsfreie Wiedergabe zu gewährleisten.
- Industrielle Steuerungs- und Automatisierungstechnik: Wo eine hohe Zuverlässigkeit und Störfestigkeit kritisch sind.
- Medizintechnik: In Geräten, bei denen Rauschfreiheit und präzise Signalmessung unerlässlich sind.
- Beleuchtungssystemen: Insbesondere in LED-Treibern und Vorschaltgeräten zur Vermeidung von Flackern und Störungen.
Die spezifischen Werte wie 150 nF (Nanofarad) Kapazität, 250 V AC Nennspannung und 85°C maximale Betriebstemperatur positionieren diesen Kondensator als eine vielseitige und leistungsfähige Komponente für professionelle Elektronikentwickler und versierte Bastler.
Qualitätsmerkmale des FUNK 150N
| Merkmal | Beschreibung |
|---|---|
| Typ | Funkentstörkondensator, X2-Klasse |
| Kapazität | 150 nF (Nanofarad) – Präzise Abstimmung für effektive Entstörung in gängigen Frequenzbereichen. |
| Nennspannung | 250 V AC – Ausgelegt für sicheren Betrieb an Wechselspannungsnetzen. |
| Betriebstemperatur | Bis 85°C – Gewährleistet zuverlässige Funktion auch bei erhöhten Umgebungstemperaturen. |
| Toleranz | 20% – Standardmäßige Toleranz für Entstöranwendungen, die eine hohe Präzision erfordern. |
| Rastermaß (RM) | 22,5 mm – Optimiert für einfache Montage auf Standard-Leiterplatten und platzsparende Integration. |
| Dielektrikum | Metallisiertes Polypropylen – Bietet exzellente dielektrische Eigenschaften, geringe Verluste und hohe Stabilität. |
| Selbstheilung | Ja – Ermöglicht die Kompensation von kleineren Durchschlägen, was die Lebensdauer des Kondensators erhöht. |
| Anwendungsbereiche | Netzfilterung, EMV-Filterung, Schutzschaltungen, AC-Entkopplung. |
FAQ – Häufig gestellte Fragen zu FUNK 150N – Funkentstörkondensator, X2, 150 nF, 250 V, RM 22,5, 85°C, 20%
Was genau ist ein Funkentstörkondensator und wofür wird er benötigt?
Ein Funkentstörkondensator, auch EMI-Filter-Kondensator genannt, ist eine elektronische Komponente, die dazu dient, unerwünschte hochfrequente Störungen (elektromagnetische Interferenzen – EMI) aus elektrischen Signalen zu filtern. Er wird benötigt, um die Signalintegrität zu verbessern, Geräte vor Störungen zu schützen und die Einhaltung von EMV-Vorschriften (elektromagnetische Verträglichkeit) zu gewährleisten. Ohne solche Filter könnten empfindliche elektronische Bauteile gestört werden oder selbst Störungen verursachen.
Was bedeutet die Klassifizierung X2 bei einem Kondensator?
Die X2-Klassifizierung gibt an, dass der Kondensator für den Einsatz in Wechselspannungsnetzen konzipiert ist und für den direkten Anschluss an das Stromnetz zugelassen ist. Er ist für das Überbrücken von Phasenschutzerdung gedacht und muss eine bestimmte Stoßspannungsfestigkeit aufweisen, um kurzzeitigen Spannungsspitzen standzuhalten. Dies macht ihn ideal für Netzfilteranwendungen.
Wie wirkt sich die Kapazität von 150 nF auf die Entstörungsleistung aus?
Die Kapazität von 150 Nanofarad ist ein wichtiger Wert für die Filtercharakteristik. In Kombination mit Induktivitäten bildet dieser Kondensator einen Tiefpassfilter, der hohe Frequenzen effektiv abschwächt, während er niedrige Frequenzen (wie die Netzfrequenz) weitgehend passieren lässt. Die spezifische Kapazität von 150 nF ist für viele gängige Entstörungsanwendungen im Netzspannungsbereich optimal ausgelegt.
Ist der FUNK 150N für den Einsatz in allen Arten von Netzteilen geeignet?
Ja, der FUNK 150N ist aufgrund seiner X2-Klassifizierung und der Bemessungsspannung von 250 V AC sehr gut für den Einsatz in einer Vielzahl von Netzteilen geeignet, insbesondere in solchen, die an das öffentliche Wechselstromnetz angeschlossen sind. Er hilft, Störungen zu reduzieren, die durch Schaltvorgänge im Netzteil entstehen oder über die Netzleitung eingekoppelt werden.
Kann die Betriebstemperatur von 85°C die Leistung des Kondensators beeinträchtigen?
Nein, die Angabe von 85°C als maximale Betriebstemperatur bedeutet, dass der Kondensator für einen zuverlässigen und stabilen Betrieb bis zu dieser Temperatur ausgelegt ist. Ein Einsatz innerhalb dieser Grenzen gewährleistet die Langlebigkeit und die spezifizierten elektrischen Eigenschaften. Für Anwendungen, die regelmäßig höhere Temperaturen erreichen, wären spezielle Hochtemperatur-Kondensatoren erforderlich.
Was bedeutet die Toleranz von 20% und ist diese für meine Anwendung ausreichend?
Eine Toleranz von 20% bedeutet, dass der tatsächliche Kapazitätswert des Kondensators um bis zu 20% vom Nennwert (150 nF) abweichen kann. Für die meisten Funkentstörungsanwendungen ist diese Toleranz ausreichend, da hier oft ein Bereich von Frequenzen gefiltert werden muss und die präzise Abstimmung einer einzelnen Komponente weniger kritisch ist als die Gesamteffektivität des Filters. Für extrem präzise Filterkreise, die eine sehr genaue Resonanzfrequenz erfordern, wären Kondensatoren mit geringerer Toleranz (z.B. 5% oder 10%) notwendig.
Wie beeinflusst das Rastermaß von 22,5 mm die Anwendung?
Das Rastermaß von 22,5 mm bezieht sich auf den Abstand zwischen den Anschlussdrähten des Kondensators. Dieses Maß ist ein gängiger Standard und ermöglicht eine einfache Montage auf Leiterplatten (PCBs) mithilfe von automatisierten Bestückungsmaschinen oder manuell. Es stellt sicher, dass der Kondensator physisch in die dafür vorgesehenen Bohrungen oder auf die Lötpads auf der Platine passt und erleichtert das Schaltungsdesign, indem es standardisierte Abstände für Komponenten vorgibt.
