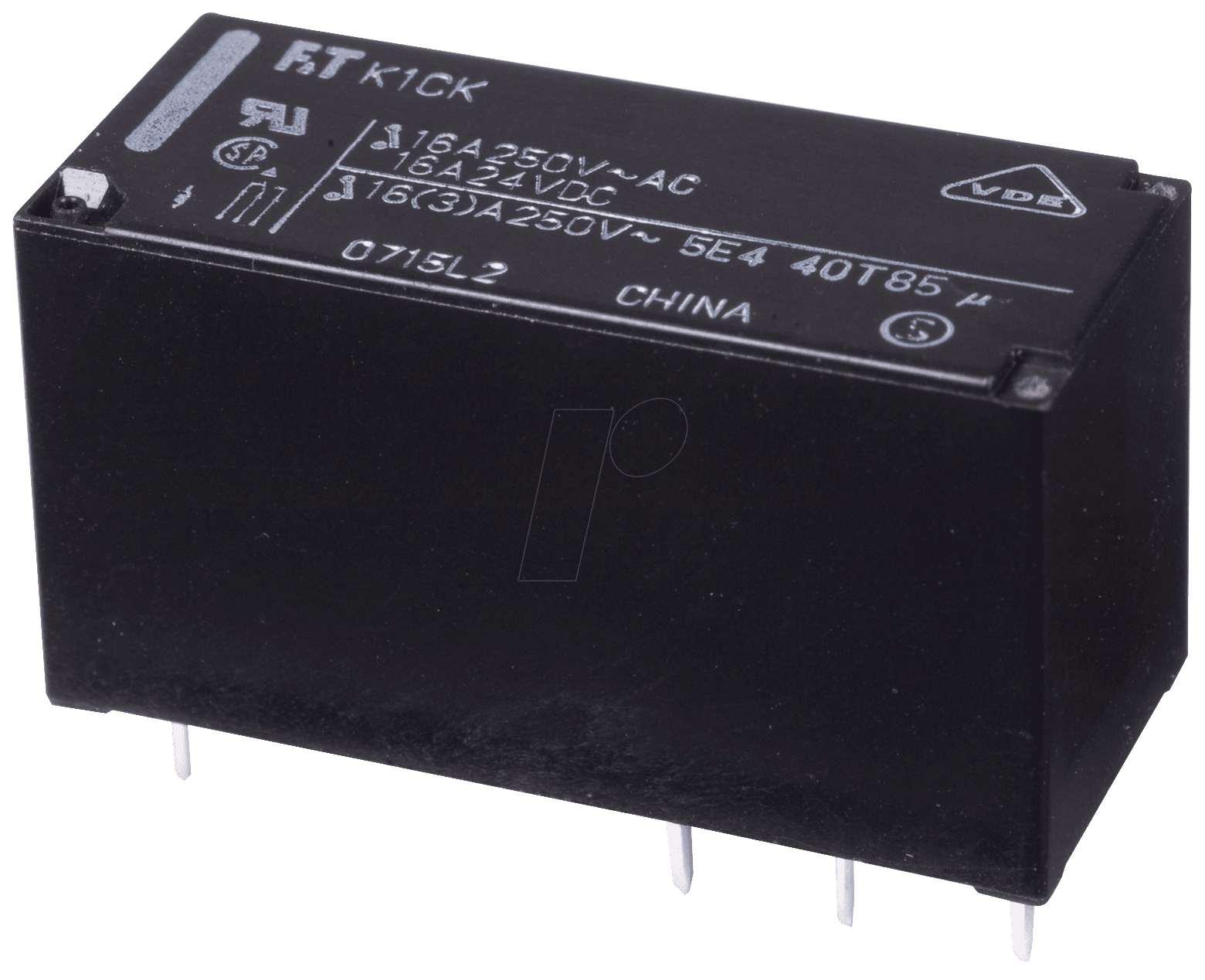

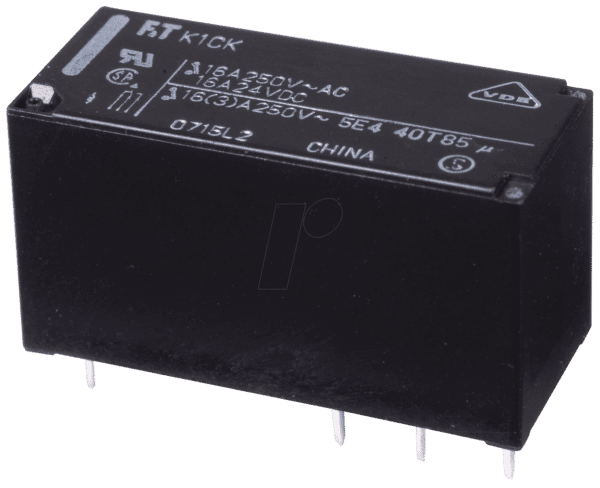

FTR K1CK012W – Miniatur-Leistungsrelais FTR-K1 12V, 1Wech., 16A: Präzise Schaltkontrolle für anspruchsvolle Anwendungen
Das FTR K1CK012W – Miniatur-Leistungsrelais FTR-K1 12V, 1Wech., 16A ist die optimale Lösung für alle, die eine zuverlässige und platzsparende Schalterkomponente für ihre elektronischen Systeme benötigen. Entwickelt für präzise Signalverarbeitung und leistungsfähiges Schalten, eignet es sich ideal für Ingenieure, Entwickler und qualitätsbewusste Anwender in den Bereichen Automatisierung, Industrie und Prototyping, wo höchste Zuverlässigkeit und kompakte Bauweise gefragt sind.
Maximale Schaltleistung im Miniaturformat
Dieses Leistungsrelais kombiniert eine bemerkenswerte Schaltleistung mit einer äußerst kompakten Bauform, was es zur überlegenen Wahl gegenüber herkömmlichen Schaltern oder größeren Relais macht. Die Fähigkeit, Lasten bis zu 16A sicher zu schalten, gepaart mit einer 12V-Spulenspannung, bietet eine hohe Flexibilität für eine Vielzahl von Anwendungen. Die einpolige Wechsler-Konfiguration (1 Wech.) ermöglicht dabei vielfältige Schaltfunktionen – vom einfachen Ein- und Ausschalten bis hin zur Umschaltung von Strompfaden.
Herausragende Merkmale und Vorteile
- Kompakte Bauweise: Das Miniaturformat minimiert den Platzbedarf auf Leiterplatten und in Gehäusen, was die Integration in beengte Bauräume erheblich erleichtert.
- Hohe Schaltstrombelastbarkeit: Mit einer maximalen Schaltleistung von 16A ist das Relais für den Einsatz in anspruchsvollen Stromkreisen bestens geeignet und bietet eine hohe Reserve.
- Zuverlässige 12V-Spulenspannung: Die Standard-Spulenspannung von 12V ist weit verbreitet und ermöglicht eine einfache Ansteuerung mit gängigen elektronischen Komponenten und Netzteilen.
- Vielseitige Schaltfunktion: Die 1-Wege-Wechsler-Konfiguration (1 Wech.) bietet Flexibilität für grundlegende Schaltaufgaben und komplexe Logikschaltungen.
- Lange Lebensdauer und Robustheit: Konstruiert für Langlebigkeit, gewährleistet das FTR K1CK012W eine zuverlässige Funktion über viele Schaltzyklen hinweg, selbst unter widrigen Bedingungen.
- Hohe Isolationsspannung: Bietet eine effektive Trennung zwischen Steuer- und Lastkreis, was die Sicherheit und Zuverlässigkeit des Gesamtsystems erhöht.
- Geringer Spulenverbrauch: Effiziente Auslegung der Spule reduziert den Energiebedarf, was besonders in batteriebetriebenen oder energiesensiblen Systemen von Vorteil ist.
Technische Spezifikationen im Detail
Das FTR K1CK012W repräsentiert die Essenz moderner Relais-Technologie. Seine präzise Konstruktion und die Auswahl hochwertiger Materialien garantieren eine Leistung, die weit über die eines Standard-Schaltelements hinausgeht. Die Nennspannung der Spule von 12VDC ermöglicht eine einfache Integration in die meisten Niedervolt-Systeme, von industrieller Steuerungstechnik bis hin zu fortschrittlichen Hobbyprojekten. Die einpolige Wechsler-Funktion (oft als SPDT – Single Pole Double Throw bezeichnet) erlaubt die Steuerung von zwei getrennten Stromkreisen mit einem einzigen Schalter. Dies bedeutet, dass ein Strompfad geöffnet und gleichzeitig ein anderer geschlossen werden kann, was für Umgehungsschaltungen, Umschaltfunktionen oder das Steuern von entgegengesetzten Lasten unerlässlich ist.
Die maximale Schaltstrombelastbarkeit von 16 Ampere macht dieses Relais zu einer robusten Wahl für Anwendungen, die moderate bis hohe Lastströme aufweisen. Ob es darum geht, Motoren, Heizungselemente oder leistungsstarke Beleuchtungssysteme zu schalten, das FTR K1CK012W liefert die benötigte Zuverlässigkeit. Die Ausführung als Miniatur-Leistungsrelais unterstreicht den Fokus auf Effizienz in der Bauraumplanung. Dies ist besonders kritisch in der modernen Elektronikentwicklung, wo jede Millimeterfläche zählt und die Dichte an Komponenten stetig zunimmt.
Konstruktion und Anwendungsbereiche
Die interne Konstruktion des FTR K1CK012W basiert auf bewährten Prinzipien des Relais-Designs, optimiert für Leistung und Lebensdauer. Die Kontakte sind aus Materialien gefertigt, die eine hohe Leitfähigkeit und Beständigkeit gegen Verschleiß und Kontaktschweißen aufweisen, was für die Zuverlässigkeit bei hohen Schaltströmen entscheidend ist. Die Spule ist so gewickelt, dass sie eine effiziente Magnetfeldstärke bei minimalem Energieverbrauch erzeugt.
Die Einsatzmöglichkeiten dieses Relais sind vielfältig:
- Industrielle Automatisierung: Steuerung von Motoren, Ventilen, Pumpen und anderen Aktuatoren in Produktionsanlagen.
- Gebäudeautomatisierung: Schalten von Beleuchtung, Heizungs-, Lüftungs- und Klimaanlagen (HLK).
- Prototyping und Entwicklung: Flexibles Schalten in Entwicklungsumgebungen und auf Testaufbauten.
- Fahrzeugtechnik: Steuerung von Zusatzgeräten und Beleuchtung in Kraftfahrzeugen und Nutzfahrzeugen (unter Berücksichtigung der spezifischen Umgebungsbedingungen).
- Haushaltsgeräte: Integration in komplexere Haushaltsgeräte zur Steuerung verschiedener Funktionen.
- Netzteilmanagement: Steuerung von Stromversorgungszweigen in komplexen Systemen.
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | FTR K1CK012W |
| Relais-Serie | FTR-K1 |
| Spulenspannung | 12V DC |
| Schaltkontakte | 1 Wechsler (SPDT) |
| Maximaler Schaltstrom | 16A |
| Maximale Schaltspannung | 250V AC / 30V DC (typisch für diese Klasse) |
| Mechanische Lebensdauer | Sehr hoch, > 10 Millionen Schaltspiele |
| Elektrische Lebensdauer (bei Nennlast) | Hoch, abhängig von Schaltfrequenz und Lastcharakteristik |
| Betriebstemperaturbereich | Geeignet für typische industrielle und gewerbliche Umgebungen |
| Isolationswiderstand | Hoher Wert zwischen Spule und Kontakten sowie zwischen den Kontakten zur Gewährleistung der Sicherheit |
| Anschlussart | Standard-Lötanschlüsse für Leiterplattenmontage oder Steckfassung |
| Gehäusematerial | Hochwertiger Kunststoff, flammhemmend und isolierend |
Optimale Schaltzuverlässigkeit und Langlebigkeit
Die Wahl des richtigen Relais ist entscheidend für die Zuverlässigkeit und Langlebigkeit eines jeden elektronischen Systems. Das FTR K1CK012W – Miniatur-Leistungsrelais zeichnet sich durch seine robusten Kontakte aus, die für eine hohe Anzahl von Schaltspielen ausgelegt sind. Dies minimiert das Risiko von Kontaktfehlern und sorgt für eine gleichbleibend hohe Schaltleistung über die gesamte Lebensdauer des Geräts. Die Präzision in der Fertigung, ein Markenzeichen der FTR-K1 Serie, garantiert, dass jede Einheit den spezifizierten Anforderungen entspricht.
Die Spulenspannung von 12V DC ist ein weiterer entscheidender Vorteil. Diese Spannung ist in vielen industriellen und automobilen Anwendungen Standard, was die Integration des Relais in bestehende Systeme vereinfacht und die Notwendigkeit für zusätzliche Spannungswandler reduziert. Die effektive Magnetisierung der Spule ermöglicht ein schnelles und zuverlässiges Schalten der Kontakte, auch unter Lastbedingungen. Die einpolige Wechsler-Funktion bietet dabei die nötige Flexibilität, um sowohl einfache Schaltfunktionen als auch komplexere Logikschaltungen zu realisieren.
Im Vergleich zu Halbleiterrelais bietet das FTR K1CK012W eine galvanische Trennung zwischen Steuer- und Lastkreis, was einen besseren Schutz vor Überspannungen und Störungen bietet. Zudem sind elektromechanische Relais oft unempfindlicher gegenüber Spannungsspitzen auf der Lastseite, was sie für bestimmte Anwendungen, bei denen die Lastcharakteristik variiert, zur bevorzugten Wahl macht. Die Kompaktheit des Relais ist nicht auf Kosten der Leistung, sondern ist das Ergebnis fortgeschrittener Ingenieurskunst, die es ermöglicht, leistungsfähige Komponenten in ein minimiertes Gehäuse zu integrieren.
FAQ – Häufig gestellte Fragen zu FTR K1CK012W – Miniatur-Leistungsrelais FTR-K1 12V, 1Wech., 16A
Kann dieses Relais direkt an einen Arduino oder Raspberry Pi angeschlossen werden?
Für den direkten Anschluss an Mikrocontroller wie Arduino oder Raspberry Pi ist in der Regel eine Ansteuerung über eine Treiberschaltung (z.B. mit einem Transistor) empfehlenswert. Die 12V Spulenspannung ist oft höher als die Ausgangsspannung der Mikrocontroller-Pins, und das Relais benötigt eine gewisse Stromstärke zum Anziehen, die die Pins des Mikrocontrollers möglicherweise nicht liefern können. Eine passende Treiberschaltung schützt zudem den Mikrocontroller vor Spannungsspitzen.
Welche Art von Lasten kann dieses Relais schalten?
Das FTR K1CK012W ist für das Schalten von ohmschen Lasten bis zu 16A ausgelegt. Es kann auch induktive oder kapazitive Lasten schalten, jedoch kann dies die Lebensdauer der Kontakte beeinflussen. Bei stark induktiven Lasten (z.B. Motoren, Spulen) oder kapazitiven Lasten ist die Verwendung von Freilaufdioden oder RC-Beschaltung am Kontakt empfohlen, um die Schaltlebensdauer zu maximieren.
Wie wird die 12V Spulenspannung am besten bereitgestellt?
Die 12V Spulenspannung kann über ein geeignetes 12V DC Netzteil oder eine andere zuverlässige 12V DC Stromquelle bereitgestellt werden. Achten Sie darauf, dass die Stromquelle die notwendige Stromstärke für das Relais liefern kann, insbesondere wenn mehrere Relais gleichzeitig angesteuert werden.
Was bedeutet „1 Wechsler (SPDT)“?
1 Wechsler (SPDT – Single Pole Double Throw) bedeutet, dass das Relais über einen gemeinsamen Kontaktpunkt (Pol) verfügt, der mit einem von zwei möglichen Kontakten verbunden werden kann: entweder mit einem normalerweise offenen Kontakt (NO – Normally Open) oder einem normalerweise geschlossenen Kontakt (NC – Normally Closed). Dies ermöglicht Umschaltfunktionen, bei denen ein Strompfad unterbrochen und ein anderer gleichzeitig geschlossen wird.
Wie hoch ist die maximale Schaltspannung dieses Relais?
Die maximale Schaltspannung für dieses Relais beträgt typischerweise 250V AC oder 30V DC. Es ist wichtig, diese Grenzwerte nicht zu überschreiten, um eine sichere und zuverlässige Funktion zu gewährleisten und Schäden am Relais oder am System zu vermeiden.
Ist das Relais für den Einsatz in rauen Umgebungen geeignet?
Das Gehäuse des FTR K1CK012W ist in der Regel aus flammhemmendem Kunststoff gefertigt und bietet einen guten Schutz gegen Staub und normale Umwelteinflüsse. Für den Einsatz in extremen Umgebungen mit hoher Feuchtigkeit, aggressiven Chemikalien oder extremen Temperaturen sollten jedoch spezifische Schutzmaßnahmen oder spezialisierte Relais in Betracht gezogen werden.
