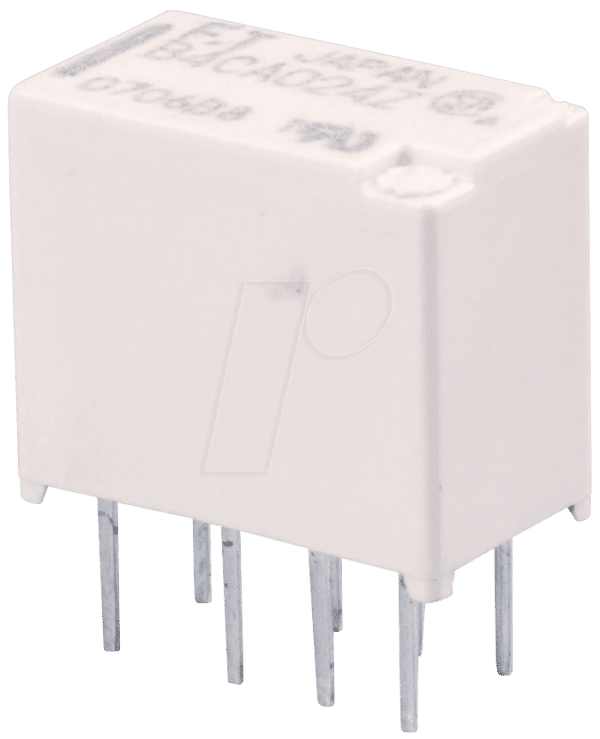

FTR-B4CA 4,5V – Ultra Miniature Signalrelais: Präzision für anspruchsvolle Schaltungen
Elektronikentwickler und Ingenieure stehen oft vor der Herausforderung, kompakte und dennoch zuverlässige Schaltlösungen für anspruchsvolle Anwendungen zu finden. Das FTR-B4CA 4,5V – Ultra Miniature Signalrelais mit 2 Wechsler-Kontakten und 2A Schaltstrom bietet hier eine überlegene Alternative zu größeren oder weniger spezialisierten Relais. Es ermöglicht die präzise Steuerung von Signalen in beengten Bauräumen, ohne Kompromisse bei Leistung und Zuverlässigkeit eingehen zu müssen, und ist ideal für die Integration in empfindliche elektronische Systeme, wo Platz und Energieeffizienz entscheidend sind.
Maximale Schaltleistung im kleinsten Format
Das FTR-B4CA 4,5V zeichnet sich durch seine außergewöhnlich geringe Bauform aus. Diese „Ultra Miniature“-Dimensionierung ist kein Selbstzweck, sondern adressiert direkt das Kernproblem vieler moderner Elektronikdesigns: den stetig steigenden Bedarf an Miniaturisierung. Im Vergleich zu herkömmlichen Signalrelais, die oft deutlich mehr Platz auf der Leiterplatte beanspruchen, ermöglicht das FTR-B4CA eine deutlich höhere Integrationsdichte. Dies ist entscheidend für Anwendungen wie mobile Geräte, Medizintechnik, Telekommunikationsausrüstung und industrielle Automatisierung, wo jede Millimeter entscheidend ist. Die 2 Wechsler (DPDT) Konfiguration bietet zudem Flexibilität, indem sie zwei unabhängige Schaltkreise mit einer einzigen Steuerspannung steuern kann, was die Komplexität der Schaltungsentwicklung reduziert und die Anzahl der benötigten Komponenten minimiert.
Hervorragende elektrische Eigenschaften und Zuverlässigkeit
Die Entscheidung für das FTR-B4CA 4,5V gegenüber Standardlösungen wird durch seine spezifischen elektrischen Eigenschaften untermauert. Mit einer Nennspannung von 4,5V ist es optimal für Systeme konzipiert, die mit niedrigeren Betriebsspannungen arbeiten, was Energieeffizienz und die Kompatibilität mit modernen Mikrocontroller-basierten Systemen fördert. Die 2A Schaltstromfähigkeit ist für ein Relais dieser Größenordnung bemerkenswert und erlaubt den Einsatz in einer Vielzahl von Signal- und kleineren Leistungsschaltungen, wo ein Kompromiss zwischen Größe und Leistungsfähigkeit oft ein entscheidender Faktor ist. Die Zuverlässigkeit wird durch die hochwertige Konstruktion und die bewährte Technologie von FTR-Relais gewährleistet, was lange Lebenszyklen und stabile Schaltzyklen auch unter anspruchsvollen Bedingungen sicherstellt. Dies minimiert Ausfallzeiten und Wartungskosten, ein kritischer Faktor in industriellen und medizinischen Umgebungen.
Anwendungsgebiete und technische Vorteile
Das Ultra Miniature Signalrelais FTR-B4CA 4,5V eignet sich hervorragend für eine breite Palette von Anwendungen, bei denen Kompaktheit, Effizienz und Präzision gefragt sind:
- Medizintechnik: Integration in tragbare Diagnosegeräte, Patientenüberwachungssysteme und miniaturisierte Laborausrüstung, wo Zuverlässigkeit und Platzersparnis oberste Priorität haben.
- Telekommunikation: Einsatz in Signalumschaltungen, Testgeräten und Netzwerkkomponenten, um eine hohe Dichte und Signalintegrität zu gewährleisten.
- Industrielle Automatisierung: Steuerung von Sensoren, Aktoren und kleinen Lasten in kompakten Steuerungseinheiten und Robotiksystemen.
- Verbraucherelektronik: Ermöglichung von kompakteren Designs in Hi-Fi-Systemen, Kameras und anderen hochentwickelten Geräten.
- Prüf- und Messtechnik: Zuverlässige Signalumschaltung in präzisen Messinstrumenten und Prüfaufbauten.
Die spezifischen technischen Vorteile des FTR-B4CA 4,5V umfassen:
- Hohe Schaltdichte: Ermöglicht mehr Funktionalität auf derselben Leiterplattengröße.
- Niedrige Leistungsaufnahme: Kompatibel mit energieeffizienten Designs.
- Hohe Isolationsspannung: Bietet eine sichere Trennung zwischen Steuer- und Lastkreis.
- Breiter Temperaturbereich: Zuverlässiger Betrieb unter verschiedenen Umgebungsbedingungen.
- Haltbarkeit: Entwickelt für eine lange Lebensdauer und viele Schaltspiele.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modell | FTR-B4CA 4,5V |
| Typ | Ultra Miniature Signalrelais |
| Kontakttyp | 2 Wechsler (DPDT) |
| Nenn-Schaltstrom | 2 A |
| Nenn-Schaltspannung | 30 V DC / 250 V AC (abhängig von den Umgebungsbedingungen und der Last) |
| Ansteuerung | 4,5 V DC Spulenspannung |
| Maximale AC-Schaltleistung | 500 VA |
| Maximale DC-Schaltleistung | 60 W |
| Mechanische Lebensdauer | Über 10 Millionen Schaltspiele |
| Elektrische Lebensdauer (bei Nennlast) | Mindestens 100.000 Schaltspiele |
| Betriebstemperatur | -40 °C bis +85 °C |
| Abmessungen (L x B x H) | ca. 19,6 mm x 7,0 mm x 15,0 mm (typische Abmessungen für diese Relais-Serie, genaue Maße können leicht variieren) |
| Anschlussart | Printmontage (SMD oder THT, je nach spezifischer Variante – hier von einer Printmontage ausgehend) |
| Isolationsspannung (Spule/Kontakte) | Typischerweise 1500 V AC (die genaue Spezifikation kann je nach Modell variieren, dies ist ein üblicher Wert für diese Relaisklasse) |
FAQ – Häufig gestellte Fragen zu FTR-B4CA 4,5V – Ultra Miniature Signalrelais FTR-B4 4,5V / 2 Wechsler 2A
Was bedeutet „Ultra Miniature“ bei diesem Relais?
Ultra Miniature bezieht sich auf die extrem geringen Abmessungen des Relais. Es wurde speziell entwickelt, um auf engstem Raum in elektronischen Schaltungen Platz zu finden, was es ideal für hochintegrierte und miniaturisierte Geräte macht, bei denen Standardrelais zu groß wären.
Welche Vorteile bietet die 2 Wechsler (DPDT) Konfiguration?
Die 2 Wechsler (Double Pole Double Throw) Konfiguration ermöglicht es, zwei unabhängige Stromkreise mit einer einzigen Steuerspannung zu schalten. Dies bietet Flexibilität, da es erlaubt, sowohl eine Leitung zu öffnen als auch eine andere zu schließen, oder zwei separate Signale gleichzeitig zu steuern. Dies vereinfacht die Schaltungsarchitektur und reduziert die Anzahl der benötigten Komponenten.
Ist das FTR-B4CA 4,5V für das Schalten von hohen Strömen geeignet?
Mit einer Nenn-Schaltstromfähigkeit von 2A ist dieses Relais für Signal- und kleinere Lastanwendungen konzipiert. Für Anwendungen, die dauerhaft höhere Ströme als 2A schalten müssen, sind spezielle Leistungsschütze oder Relais erforderlich. Das FTR-B4CA 4,5V brilliert jedoch in der präzisen und zuverlässigen Steuerung von Signalen und kleineren Lasten im kompakten Format.
Welche Art von Geräten profitiert am meisten von diesem Relais?
Geräte und Systeme, die von Miniaturisierung, Energieeffizienz und präziser Signalsteuerung profitieren, sind ideale Kandidaten. Dazu gehören insbesondere mobile medizinische Geräte, Telekommunikationsinfrastruktur, industrielle Steuerungsmodule, fortschrittliche Verbraucherelektronik und Prüfgeräte, bei denen Platz und Leistung kritisch sind.
Kann dieses Relais mit verschiedenen Spannungen im Lastkreis arbeiten?
Das Relais ist für die Nenn-Schaltspannung von 30 V DC bzw. 250 V AC spezifiziert. Dies bedeutet, dass es Lasten innerhalb dieser Spannungsgrenzen zuverlässig schalten kann. Die tatsächliche Belastbarkeit hängt jedoch von Faktoren wie dem zu schaltenden Strom, der Frequenz und der Art der Last ab. Es ist immer ratsam, die genauen Spezifikationen für die jeweilige Anwendung zu prüfen.
Wie zuverlässig ist die mechanische und elektrische Lebensdauer des FTR-B4CA 4,5V?
Das FTR-B4CA 4,5V ist für eine hohe Zuverlässigkeit ausgelegt. Es verfügt über eine mechanische Lebensdauer von über 10 Millionen Schaltspielen und eine elektrische Lebensdauer von mindestens 100.000 Schaltspielen bei Nennlast. Diese Werte unterstreichen die Langlebigkeit und Beständigkeit des Relais auch bei häufiger Beanspruchung.
Benötigt das Relais eine spezielle Ansteuerschaltung?
Das Relais wird mit einer Spulenspannung von 4,5V DC angesteuert. Moderne Mikrocontroller und Logikschaltungen können diese Spannung in der Regel direkt oder über einen einfachen Treiber-Transistor bereitstellen. Es ist wichtig, die Ansteuerspannung und den Strombedarf des Relais mit den Fähigkeiten der Ansteuereinheit abzugleichen, um einen optimalen Betrieb zu gewährleisten.
