FT 232 RQ – FTDI USB UART (QFN-32): Nahtlose Schnittstellen-Integration für Entwickler und Systemintegratoren
Der FT 232 RQ, ein hochintegrierter USB-UART-Konverter von FTDI, löst die Herausforderung der direkten Kommunikation zwischen USB-Geräten und seriellen Schnittstellen in Systemen, die keine native serielle Hardware besitzen. Dieses Bauteil ist die ideale Lösung für Elektronikentwickler, Embedded-System-Ingenieure und industrielle Automatisierungsexperten, die eine zuverlässige und vielseitige Schnittstellenbrücke für ihre Projekte benötigen.
Überlegene Konnektivität mit dem FTDI FT 232 RQ
Im Gegensatz zu generischen USB-zu-Seriell-Adaptern, die oft auf rudimentären Chipsätzen basieren und Kompatibilitätsprobleme oder eingeschränkte Funktionalität aufweisen, bietet der FT 232 RQ eine tiefgreifende Integration und Robustheit. FTDI ist bekannt für seine branchenführenden USB-Controller, und der FT 232 RQ ist keine Ausnahme. Er ermöglicht eine stabile und performante Datenübertragung, unterstützt eine breite Palette von Baudraten und protokollspezifischen Funktionen, was ihn zur überlegenen Wahl für professionelle Anwendungen macht, bei denen Zuverlässigkeit und Kompatibilität oberste Priorität haben.
Kernfunktionalitäten und technische Vorteile
Der FT 232 RQ ist das Herzstück vieler moderner Kommunikationslösungen. Seine primäre Funktion ist die Umwandlung von USB-Datenströmen in serielle Signale (UART) und umgekehrt. Dies ermöglicht die einfache Anbindung von Mikrocontrollern, Sensoren, Industriesteuerungen und anderen seriellen Geräten an Computer oder Host-Systeme über eine einzige USB-Verbindung. Die fortschrittliche FTDI-Chipset-Technologie gewährleistet eine hohe Effizienz und minimale Latenz.
Energieeffiziente Leistung
Der FT 232 RQ ist für einen optimierten Energieverbrauch konzipiert. Er unterstützt verschiedene Stromsparmodi, die für batteriebetriebene oder energiebewusste Anwendungen unerlässlich sind. Dies reduziert den Gesamtstromverbrauch des Systems, ohne die Kommunikationsleistung zu beeinträchtigen.
Umfassende Treiberunterstützung
Ein entscheidender Vorteil des FT 232 RQ ist die hervorragende und breite Treiberunterstützung von FTDI. Dies umfasst native Treiber für Windows, macOS und Linux, was die Integration in verschiedenste Betriebssysteme erheblich vereinfacht und Entwicklungszeit spart. Die gut dokumentierten Treiber ermöglichen eine einfache Ansteuerung und Konfiguration.
Flexibilität durch verschiedene Betriebsmodi
Der FT 232 RQ ist nicht auf eine einfache UART-Kommunikation beschränkt. Er unterstützt verschiedene Betriebsmodi, wie z.B. MPSSE (Multi-Protocol Synchronous Serial Engine), was die Emulation anderer serielle Protokolle wie SPI und I2C ermöglicht. Diese Vielseitigkeit erweitert das Anwendungsspektrum erheblich und macht ihn zu einem universellen Schnittstellenbaustein.
Eingebaute EEPROM-Konfiguration
Der integrierte EEPROM ermöglicht die Speicherung von benutzerdefinierten Konfigurationseinstellungen, wie z.B. die Vendor-ID, Product-ID und Descriptions-Strings. Dies erlaubt eine individuelle Anpassung und erleichtert die Erkennung und Benennung des Geräts im Host-System.
Anwendungsbereiche des FT 232 RQ
Die Einsatzmöglichkeiten des FT 232 RQ sind vielfältig und reichen von der Prototypenentwicklung bis hin zu komplexen industriellen Systemen:
- Embedded Systems: Anbindung von Mikrocontrollern (z.B. Arduino, Raspberry Pi) an PCs für Debugging, Programmierung und Datenerfassung.
- Industrielle Automatisierung: Integration von SPS (Speicherprogrammierbare Steuerungen), Sensoren und Aktoren in übergeordnete Überwachungssysteme.
- Netzwerkgeräte: Konfiguration und Management von Routern, Switches und Firewalls über die serielle Konsole.
- Datenlogger: Erfassung von Messdaten von seriellen Geräten für Analyse und Archivierung.
- Test- und Messgeräte: Schnittstelle für die Steuerung und Auslesung von spezialisierten Testapparaturen.
- DIY-Elektronikprojekte: Ermöglicht Hobbyisten die einfache Integration von seriellen Komponenten in ihre Kreationen.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| USB-Standard | USB 2.0 Full Speed (bis zu 12 Mbps) |
| Serielle Schnittstelle | UART (Universal Asynchronous Receiver/Transmitter) |

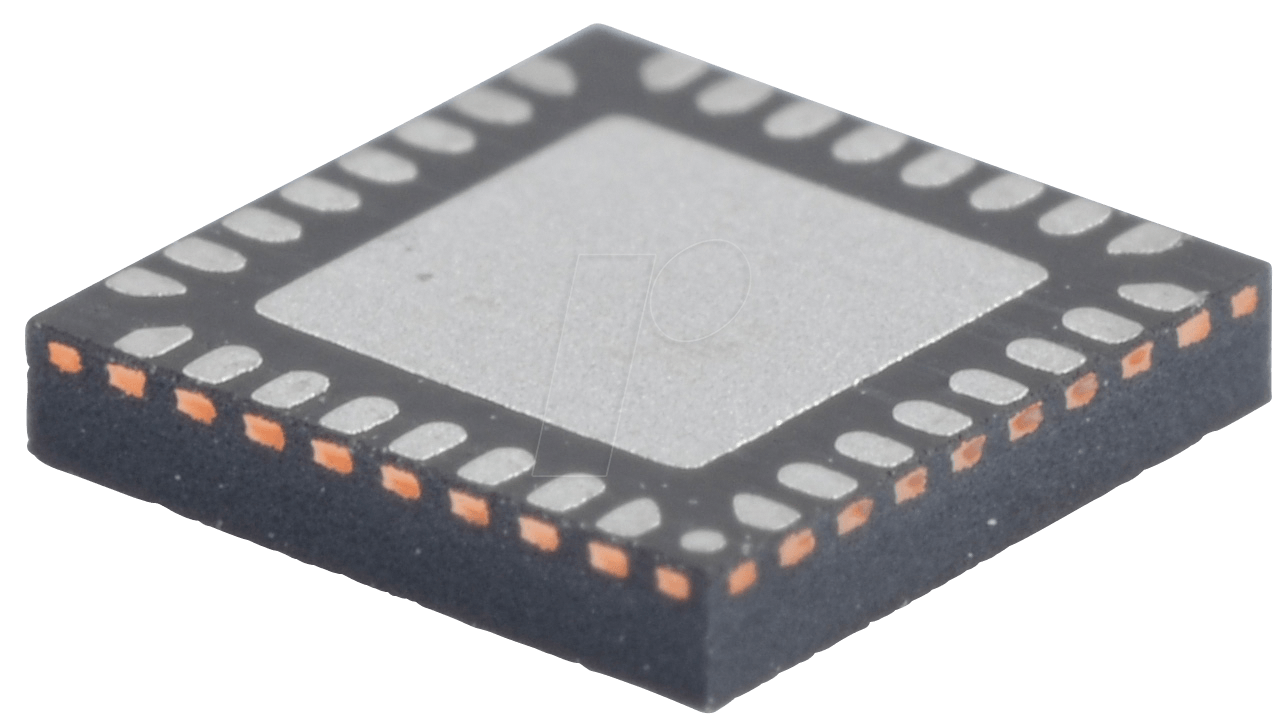

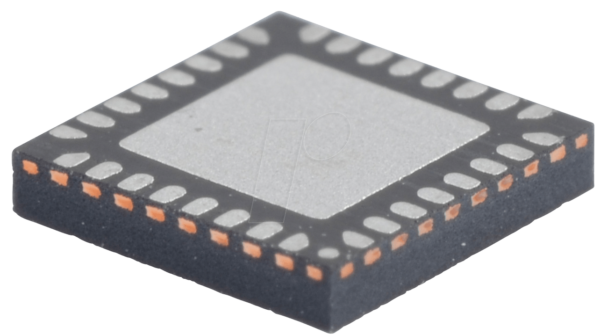

| Gehäuse | QFN-32 (Quad Flat No-leads) |
| Unterstützte Baudraten | Programmierbar von 300 Baud bis 3 Mbps (in Nicht-Standard-Schritten) |
| Datenbits | 5, 6, 7 oder 8 |
| Stoppbits | 1, 1.5 oder 2 |
| Parität | Keine, Gerade, Ungerade, Mark, Space |
| Flusskontrolle | Hardware (RTS/CTS), Software (XON/XOFF), Keine |
| Betriebsspannungen | 2.7V bis 3.6V (I/O), 3.0V bis 3.6V (Kern) |
| Temperaturbereich | -40°C bis +85°C (Industrie-Standard) |
| Besonderheiten | Integrierter EEPROM für Konfiguration, MPSSE-Unterstützung für SPI/I2C-Emulation |
Der FT 232 RQ im Vergleich zu alternativen Lösungen
Die Entscheidung für den FT 232 RQ gegenüber generischen USB-zu-Seriell-Chipsätzen (wie z.B. CH340, PL2303) beruht auf mehreren Schlüsselfaktoren, die ihn für anspruchsvolle Anwendungen zur ersten Wahl machen:
- Zuverlässigkeit und Stabilität: FTDI-Chipsätze sind für ihre Robustheit und konsistente Leistung bekannt, selbst unter schwierigen Betriebsbedingungen. Dies minimiert das Risiko von Datenverlusten oder Kommunikationsabbrüchen.
- Treiberstabilität und Kompatibilität: Die branchenweit anerkannten und gut gewarteten FTDI-Treiber bieten eine breite Kompatibilität mit verschiedenen Betriebssystemen und Versionen, was Integrationsaufwand und Fehlerquellen reduziert.
- Erweiterte Funktionalität: Die MPSSE-Engine des FT 232 RQ erweitert die Funktionalität über reine UART-Kommunikation hinaus und ermöglicht die Emulation anderer gängiger serieller Protokolle. Dies kann die Notwendigkeit zusätzlicher Chipsätze eliminieren.
- Präzise Timing-Steuerung: Für zeitkritische Anwendungen bietet der FT 232 RQ eine präzisere Kontrolle über die Signalgebung, was bei anderen Chipsätzen oft nicht der Fall ist.
- Dokumentation und Support: FTDI bietet umfassende technische Dokumentation, Referenzdesigns und einen aktiven Support-Kanal, was Entwicklern bei der schnellen und effizienten Umsetzung ihrer Projekte hilft.
Häufig gestellte Fragen zu FT 232 RQ – FTDI USB UART, QFN-32
Kann der FT 232 RQ mit 5V-Logikpegeln verwendet werden?
Der FT 232 RQ selbst arbeitet mit 3.3V-Logikpegeln. Für die Anbindung an Systeme mit 5V-Logik ist jedoch ein externer Pegelwandler erforderlich. FTDI bietet dafür spezielle Level-Shifter-ICs oder man kann handelsübliche Bidirektionale Pegelwandler verwenden, um die Kompatibilität sicherzustellen.
Welche Betriebssysteme werden vom FT 232 RQ unterstützt?
FTDI bietet native und gut unterstützte Treiber für die meisten gängigen Betriebssysteme an, darunter Windows (verschiedene Versionen), macOS und Linux. Die Treiber sind in der Regel einfach zu installieren und konfigurieren.
Ist der FT 232 RQ als Ersatz für einen RS232-Port geeignet?
Der FT 232 RQ ist ein USB-zu-UART-Konverter. RS232 ist ein eigenes Signalprotokoll mit anderen Spannungspegeln und Signalführung. Während der FT 232 RQ die *serielle Kommunikation ermöglicht, benötigen Sie für eine direkte RS232-Schnittstelle einen zusätzlichen RS232-Treiber-IC (z.B. MAX232) und die entsprechende Beschaltung. Der FT 232 RQ ist somit eher die Schnittstelle zum USB-Host, von wo aus die Daten dann weiterverarbeitet werden können, um eine RS232-Konvertierung zu realisieren.
Welche Vorteile bietet die MPSSE-Funktionalität des FT 232 RQ?
Die Multi-Protocol Synchronous Serial Engine (MPSSE) ermöglicht es dem FT 232 RQ, verschiedene synchrone serielle Protokolle wie SPI (Serial Peripheral Interface) und I2C (Inter-Integrated Circuit) zu emulieren. Dies bedeutet, dass ein einzelner FT 232 RQ-Chip als Master oder Slave für SPI- und I2C-Kommunikation fungieren kann, was die Notwendigkeit dedizierter SPI/I2C-Controller auf dem Mikrocontroller reduziert und die Flexibilität von Designs erhöht.
Wie wird der FT 232 RQ mit Strom versorgt?
Der FT 232 RQ bezieht seine Betriebsspannung typischerweise über die USB-Verbindung, sofern diese stabil ist. Er verfügt über interne Spannungsregulatoren und kann sowohl von den 5V der USB-Quelle als auch von einer dedizierten 3.3V-Spannungsquelle versorgt werden, abhängig von der Designimplementierung.
Ist der FT 232 RQ für den Einsatz in rauen Umgebungen geeignet?
Ja, der FT 232 RQ ist für den industriellen Temperaturbereich von -40°C bis +85°C spezifiziert und bietet damit eine hohe Zuverlässigkeit auch unter anspruchsvollen Umgebungsbedingungen. Die Robustheit des FTDI-Chipsatzes macht ihn zu einer exzellenten Wahl für industrielle Anwendungen.
