FT 23-61 – Ferritring 5961000101: Optimale Signalintegrität und EMV-Entstörung für anspruchsvolle Elektronikanwendungen
Der FT 23-61 – Ferritring 5961000101 ist die professionelle Lösung zur effektiven Unterdrückung von hochfrequenten Störsignalen und zur Sicherstellung einer makellosen Signalintegrität in sensiblen Elektroniksystemen. Entwickelt für Ingenieure, Techniker und anspruchsvolle Bastler, die höchste Anforderungen an die Zuverlässigkeit und Performance ihrer Schaltungen stellen, minimiert dieser Ferritkern unerwünschte EMI-Effekte und verbessert die Signalqualität.
Warum der FT 23-61 – Ferritring die überlegene Wahl ist
Im Gegensatz zu generischen Entstörmitteln oder simplen Abschirmungen bietet der FT 23-61 – Ferritring eine gezielte und hochwirksame Dämpfung von Störfrequenzen, ohne dabei wertvolle Nutzsignale zu beeinträchtigen. Seine präzise gefertigte Kerngeometrie und das optimierte Ferritmaterial ermöglichen eine signifikante Verbesserung der elektromagnetischen Verträglichkeit (EMV) Ihrer Geräte. Dies führt zu stabileren Betriebsbedingungen, erhöhter Datenübertragungsrate und einer reduzierten Anfälligkeit für externe Interferenzen.
Funktionsweise und Anwendungsbereiche
Ferritringe wie der FT 23-61 – Ferritring wirken als passive Filterkomponenten. Sie werden typischerweise um Kabel oder Leitungen gelegt, die potenziell Störsignale abstrahlen oder empfangen. Der ferritische Kern besitzt eine hohe Permeabilität für magnetische Felder im relevanten Frequenzbereich. Hochfrequente Ströme, die sich als Störsignale manifestieren, erzeugen im Ferritkern hohe Verluste und werden dadurch effektiv in Wärme umgewandelt und gedämpft. Niedrigere Frequenzen, wie sie für die eigentliche Daten- oder Signalübertragung relevant sind, passieren den Kern hingegen mit minimaler Beeinträchtigung. Diese selektive Dämpfung macht den FT 23-61 – Ferritring zu einem unverzichtbaren Bauteil in einer Vielzahl von Anwendungen:
- Netzteil-Entstörung: Reduzierung von Schaltgeräuschen und hochfrequenten Wellen, die von Schaltnetzteilen emittiert werden.
- Datenleitungs-Filterung: Verbesserung der Signalqualität bei digitalen Schnittstellen wie USB, HDMI, Ethernet und seriellen Kommunikationsprotokollen.
- Audio- und Videogeräte: Minimierung von Brummen, Rauschen und Bildstörungen, die durch EMI verursacht werden.
- Automobil-Elektronik: Entstörung von Steuergeräten, Sensorleitungen und Kommunikationsbussen in Fahrzeugen.
- Industrielle Steuerungen: Gewährleistung einer zuverlässigen Datenübertragung und Signalintegrität in rauen Umgebungen.
- Labore und Messgeräte: Schaffung von störungsarmen Umgebungen für präzise Messungen und Tests.
- Telekommunikation: Verbesserung der Signalqualität und Reduzierung von Rauschen in Übertragungsleitungen.
Vorteile des FT 23-61 – Ferritrings
- Effektive EMV-Reduktion: Signifikante Dämpfung von hochfrequenten Störsignalen über einen breiten Frequenzbereich.
- Verbesserte Signalintegrität: Minimierung von Jitter und Verzerrungen in digitalen und analogen Signalen.
- Einfache Installation: Kein Durchtrennen von Leitungen erforderlich; der Ring kann nachträglich angebracht werden.
- Kompaktes Design: Passt problemlos in bestehende Systeme und Kabelbündel.
- Hohe Zuverlässigkeit: Robuste Konstruktion für langlebigen Einsatz.
- Kosteneffiziente Lösung: Geringer Aufwand für signifikante Verbesserungen der Systemperformance.
- Breite Kompatibilität: Geeignet für eine Vielzahl von Kabeltypen und -durchmessern.
Technische Spezifikationen im Detail
Der FT 23-61 – Ferritring 5961000101 zeichnet sich durch seine spezifischen Materialeigenschaften und seine präzise Fertigung aus, die seine hohe Leistungsfähigkeit gewährleisten. Das verwendete Ferritmaterial ist speziell für seine hervorragenden Absorptionseigenschaften im Hochfrequenzbereich optimiert, was eine effektive Filterung von Störsignalen ermöglicht, ohne die Signalintegrität zu beeinträchtigen.
| Eigenschaft | Beschreibung |
|---|---|
| Modellbezeichnung | FT 23-61 – Ferritring |
| Hersteller-Artikelnummer | 5961000101 |
| Materialtyp | Hochleistungs-Ferrit (spezifische Zusammensetzung für breite Frequenzband-Dämpfung optimiert) |
| Kabeldurchmesser (max.) | Geeignet für Kabel mit Außendurchmessern bis zu 23 mm (erlaubt das einfache Umlegen von Standard-Netzwerkkabeln, USB-Kabeln und Stromleitungen). |

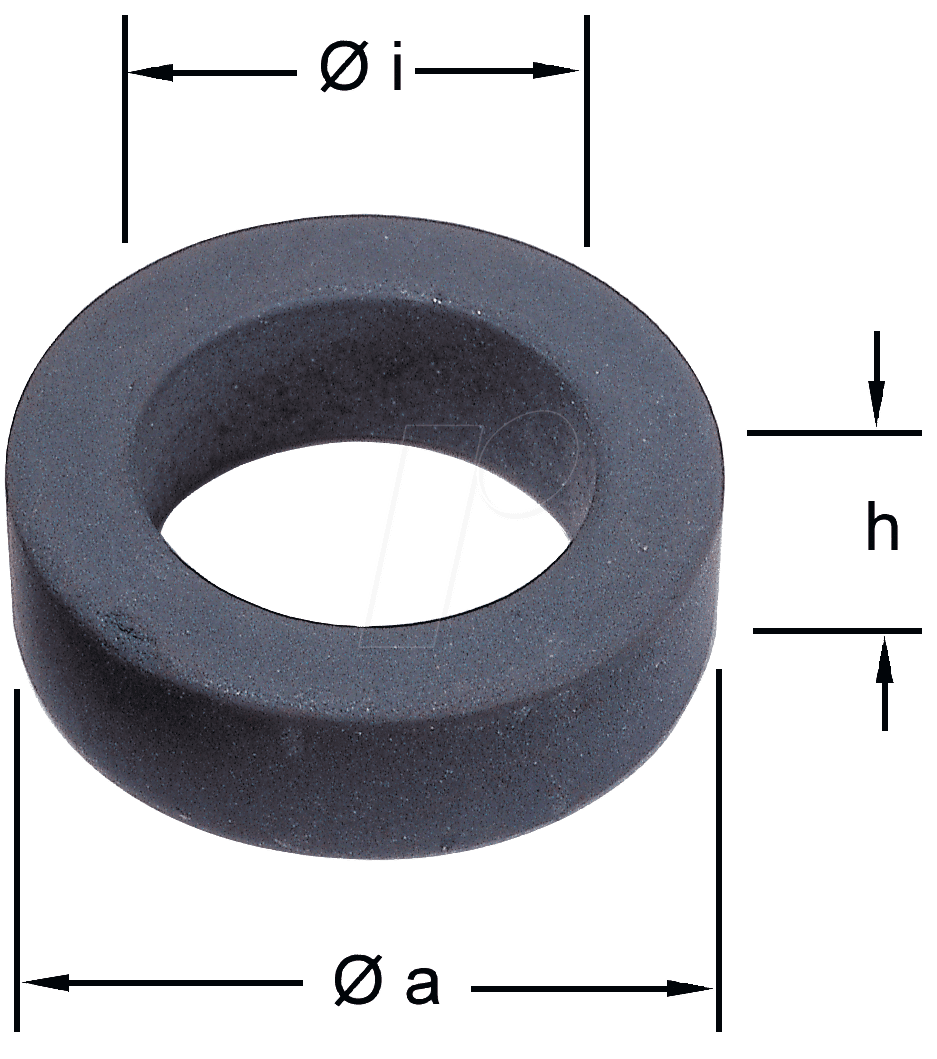

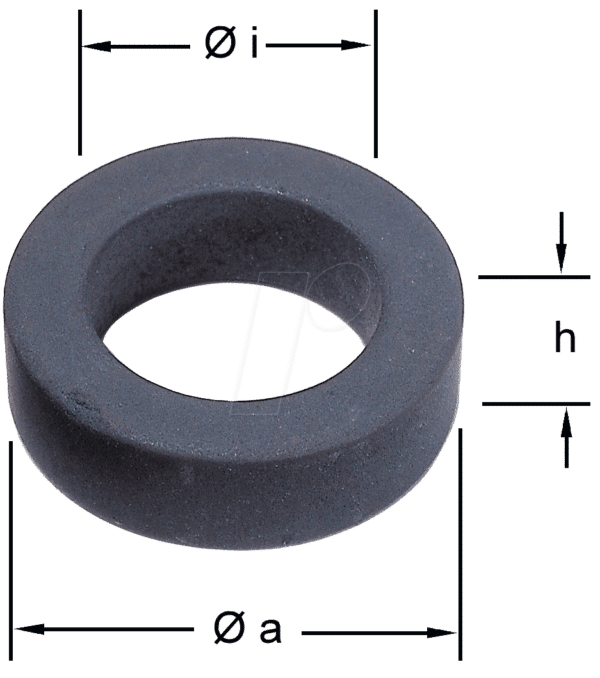

| Ring-Abmessungen (Außen) | Ca. 61 mm |
| Ring-Abmessungen (Innen) | Ca. 23 mm |
| Ring-Abmessungen (Höhe/Breite) | Präzise gefertigt für optimale Flusskonzentration und geringen Platzbedarf |
| Farbe | Schwarz (Standard-Industriefarbe) |
| Montageart | Aufsteckbar/Ummantelbar (kein Werkzeug oder Durchtrennen der Leitung erforderlich) |
| Einsatztemperatur | Geeignet für einen breiten Betriebstemperaturbereich (Details siehe Datenblatt des Herstellers) |
| Zertifizierungen | Erfüllt relevante Industriestandards für EMV-Komponenten (falls zutreffend, bitte spezifische Zertifikate prüfen) |
| Herstellungsland | Typischerweise Präzisionsfertigung in Regionen mit hoher Elektronikindustrie-Expertise. (Spezifische Angabe des Herstellers beachten) |
Maximale Leistung durch richtiges Anbringen
Die Effektivität des FT 23-61 – Ferritrings hängt entscheidend von seiner korrekten Platzierung ab. Für optimale Ergebnisse sollte der Ring so nah wie möglich an der Signalquelle oder dem Empfänger angebracht werden, von dem Störungen ausgehen oder der besonders empfindlich ist. Bei der Entstörung von Netzkabeln wird empfohlen, den Ring in der Nähe des Netzanschlusses des Geräts anzubringen. Für Datenleitungen ist die Nähe zu den Anschlüssen an beiden Enden der Leitung oft am wirkungsvollsten. Mehrere Ferritringe können auch entlang eines Kabels installiert werden, um die Dämpfung über die gesamte Länge zu erhöhen. Achten Sie darauf, dass das Kabel fest im Inneren des Rings sitzt, um den magnetischen Fluss optimal zu lenken.
Häufig gestellte Fragen (FAQ)
Was genau ist ein Ferritring und wie funktioniert er?
Ein Ferritring ist eine passive Filterkomponente, die aus einem magnetisch weichen Material (Ferrit) besteht. Er wird um Kabel oder Leitungen gelegt, um hochfrequente Störsignale zu dämpfen. Das Ferritmaterial besitzt eine hohe magnetische Permeabilität, die unerwünschte hochfrequente magnetische Felder absorbiert und in Wärme umwandelt, während niederfrequente Nutzsignale weitgehend unbeeinflusst bleiben.
Wo ist der optimale Einsatzort für den FT 23-61 – Ferritring?
Der optimale Einsatzort ist dort, wo Störsignale entstehen oder empfindlich sind. Dies kann in der Nähe von Schaltnetzteilen, Motoren, Computern, Kommunikationsgeräten oder empfindlichen Messgeräten sein. Um die beste Wirkung zu erzielen, platzieren Sie den Ferritring so nah wie möglich am Störungsherd oder an der zu schützenden Komponente.
Welche Art von Störungen kann der FT 23-61 – Ferritring unterdrücken?
Der FT 23-61 – Ferritring ist besonders wirksam bei der Unterdrückung von hochfrequenten Störsignalen (EMI – Electromagnetic Interference), die typischerweise im MHz- und GHz-Bereich liegen. Dazu gehören Schaltgeräusche von Netzteilen, hochfrequente Rauschanteile auf Datenleitungen und allgemeine EMI-Probleme, die die Signalintegrität beeinträchtigen können.
Kann ich den FT 23-61 – Ferritring auch nachträglich an Kabeln anbringen?
Ja, das ist einer der großen Vorteile von Ferritringen. Der FT 23-61 – Ferritring ist so konstruiert, dass er einfach um bestehende Kabel gelegt oder aufgesteckt werden kann, ohne dass die Leitung getrennt werden muss. Dies ermöglicht eine einfache Nachrüstung in bestehenden Systemen.
Wie wähle ich den richtigen Ferritring für meine Anwendung aus?
Die Auswahl hängt vom Außendurchmesser des zu entstörenden Kabels und dem relevanten Frequenzbereich der Störsignale ab. Der FT 23-61 – Ferritring ist für Kabel mit einem Außendurchmesser von bis zu 23 mm ausgelegt. Für eine präzisere Auswahl sollten Sie die typischen Frequenzbereiche der Störsignale kennen und das Datenblatt des Ferritmaterials konsultieren, um die optimale Dämpfung zu gewährleisten.
Beeinflusst der Ferritring die Geschwindigkeit der Datenübertragung?
Ein korrekt ausgewählter und angebrachter Ferritring sollte die Geschwindigkeit der Datenübertragung nicht negativ beeinflussen. Er dämpft primär unerwünschte hochfrequente Störkomponenten. Eine Überdimensionierung oder falsche Anwendung könnte theoretisch zu Signalverlusten führen, aber der FT 23-61 – Ferritring ist für eine breite Anwendungspalette konzipiert, um dies zu vermeiden.
Kann die Verwendung mehrerer Ferritringe die Entstörung verbessern?
Ja, die Anbringung mehrerer Ferritringe entlang eines Kabels kann die Dämpfung von Störsignalen über die gesamte Länge erhöhen und die Wirksamkeit der Entstörung weiter verbessern, insbesondere bei langen Leitungen oder besonders störanfälligen Systemen.
