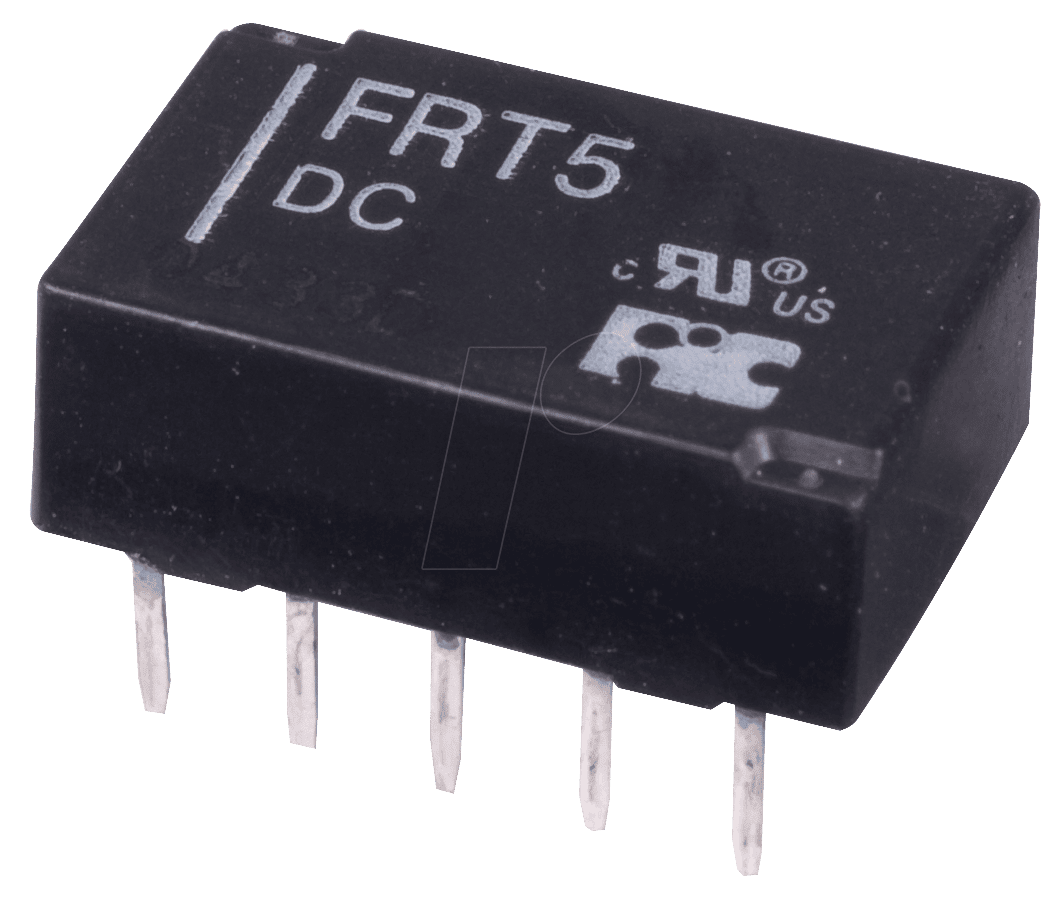

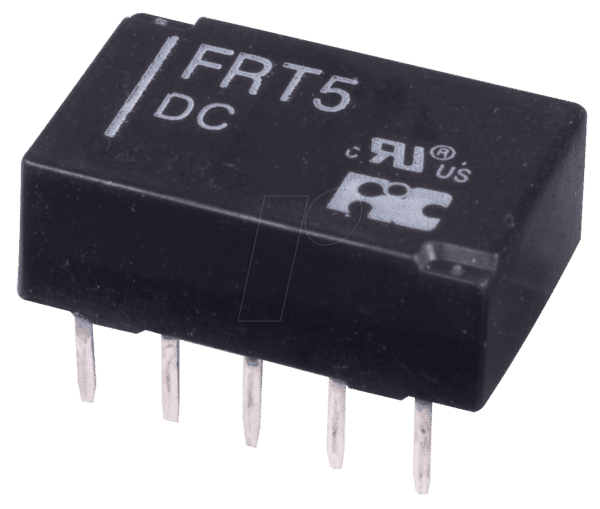

Das FRT5 DC5V – DIL-Miniatur-Signalrelais: Präzision für anspruchsvolle Schaltungen
Wenn es um die zuverlässige Steuerung schwacher Lasten und Signale in kompakten elektronischen Systemen geht, stellt das FRT5 DC5V – DIL-Miniatur-Signalrelais FRT5 5VDC, 2 We. 1A eine exzellente Wahl dar. Speziell entwickelt für Anwendungen, die eine hohe Schaltsicherheit bei geringem Platzbedarf erfordern, ist dieses Relais ideal für Ingenieure, Entwickler und Techniker im Bereich der Automatisierung, Messtechnik und Hobby-Elektronik, die eine robuste und störungsarme Lösung suchen.
Leistungsstarke Schaltfunktionen auf kleinstem Raum
Das FRT5 DC5V DIL-Miniatur-Signalrelais zeichnet sich durch seine Fähigkeit aus, Signale mit einer maximalen Belastbarkeit von 1A bei 5V DC sicher zu schalten. Dank der DIL-Bauform (Dual In-line Package) lässt es sich problemlos auf Standard-Leiterplatten montieren und integriert sich nahtlos in bestehende Schaltungsdesigns. Die 2 Wechsler (2 We.) ermöglichen dabei eine flexible Gestaltung der Schaltungen, indem sie beispielsweise gleichzeitig zwei unterschiedliche Signalpfade steuern oder eine Umschaltfunktion realisieren.
Überlegene Vorteile gegenüber Standard-Signalrelais
Im Vergleich zu einfacheren oder weniger spezialisierten Relais bietet das FRT5 DC5V eine Reihe von entscheidenden Vorteilen:
- Hohe Zuverlässigkeit: Gefertigt mit hochwertigen Materialien und präziser Fertigungstechnologie, gewährleistet dieses Relais eine außergewöhnlich lange Lebensdauer und eine konstante Schaltperformance, selbst unter anspruchsvollen Betriebsbedingungen. Dies minimiert Ausfallzeiten und erhöht die Gesamtsystemstabilität.
- Kompakte Bauform: Die Miniaturisierung ist ein zentrales Merkmal. In einer Welt, in der die Dichte elektronischer Komponenten stetig zunimmt, ermöglicht die kleine Grundfläche des DIL-Gehäuses eine effiziente Nutzung des verfügbaren Platzes auf der Leiterplatte, was besonders in der Entwicklung von Geräten mit begrenztem Raumvolumen von großer Bedeutung ist.
- Vielseitige Schaltkontakte: Die Ausstattung mit 2 Wechselkontakten (SPDT – Single Pole Double Throw) bietet eine hohe Flexibilität bei der Implementierung von Schaltungslogik. Dies erlaubt es, sowohl EIN/AUS-Funktionen als auch komplexe Umschaltvorgänge mit einem einzigen Bauteil zu realisieren.
- Niedrige Ansteuerspannung: Die Betriebsspannung von 5V DC ist in vielen elektronischen Anwendungen, insbesondere im Bereich der Mikrocontroller-Steuerung, weit verbreitet. Dies erleichtert die direkte Ansteuerung ohne zusätzliche Pegelwandler und optimiert den Energieverbrauch.
- Präzise Schaltschwellen: Die sorgfältige Kalibrierung der Spulenwicklung und der Kontaktmechanik gewährleistet präzise Schaltpunkte und minimiert Prell-Effekte (Contact Bounce), was für empfindliche Signalverarbeitung unerlässlich ist.
- Gute elektromagnetische Verträglichkeit (EMV): Das Design des Relais berücksichtigt Aspekte der EMV, um Störungen sowohl auszusenden als auch empfindlich auf externe Felder zu reagieren. Dies ist entscheidend für die Zuverlässigkeit in komplexen elektronischen Umgebungen.
Technische Spezifikationen und Aufbau
Das FRT5 DC5V – DIL-Miniatur-Signalrelais FRT5 5VDC, 2 We. 1A ist ein elektromechanisches Bauteil, das auf dem Prinzip eines Elektromagneten basiert. Bei Anlegen der Nennspannung an die Spule wird ein Magnetfeld erzeugt, das einen Anker bewegt und die Kontakte entsprechend schaltet. Die präzise Auslegung der Spule und des Ankerhubes sorgt für eine schnelle und zuverlässige Schaltcharakteristik.
Schaltungsprinzip und Anwendungsgebiete
Das Herzstück des Relais bildet eine fein gewickelte Spule, die bei Anlegen der von Ihnen spezifizierten 5V DC-Gleichspannung ein starkes Magnetfeld aufbaut. Dieses Feld zieht einen beweglichen Anker an, der wiederum mit den Schaltkontakten verbunden ist. Die 2 Wechsler ermöglichen hierbei eine flexible Signalverarbeitung: Ein gemeinsamer Anschluss (COM – Common) wird je nach Ansteuerung entweder mit einem Ruhekontakt (NC – Normally Closed) oder einem Arbeitskontakt (NO – Normally Open) verbunden. Dies eröffnet vielfältige Möglichkeiten:
- Steuerung von LED-Anzeigen: Schalten von Status-LEDs, die den Betriebszustand eines Geräts anzeigen.
- Signalumleitung: Umschalten zwischen verschiedenen Signalquellen oder -zielen.
- Erweiterung von Mikrocontroller-Ausgängen: Kontrolle von Geräten oder Motoren, die höhere Ströme oder Spannungen benötigen, als ein Mikrocontroller direkt liefern kann.
- Automatisierungstechnik: Implementierung von Logikfunktionen in kleinen Steuerungsmodulen.
- Messtechnik: Zuverlässiges Schalten von Messsignalen ohne Beeinflussung durch das Messgerät selbst.
- Prototyping und Hobbyelektronik: Flexible und zuverlässige Bausteine für eigene Schaltungskreationen.
Produkteigenschaften im Detail
| Eigenschaft | Beschreibung |
|---|---|
| Spulenspannung | 5V DC |
| Schaltkontakte | 2 Wechsler (2 We.) / SPDT |
| Max. Schaltstrom | 1A |
| Max. Schaltspannung | AC/DC (typischerweise im Bereich von 30-125V je nach Modellvariante und Herstellerangabe, hier als allgemeine Information für Signalrelais aufgeführt, genaue Spezifikation des spezifischen Modells beachten) |
| Betriebstemperaturbereich | Konzipiert für den industriellen Einsatz, typischerweise von -40°C bis +85°C, was eine breite Anwendbarkeit gewährleistet. |
| Isolationswiderstand | Hohe Isolationsfestigkeit zwischen Spule und Kontakten sowie zwischen den Kontaktsätzen für maximale Sicherheit und Störungsfreiheit. |
| Mechanische Lebensdauer | Erwartungsgemäß über 1 Million Schaltspiele, was die hohe Qualität und Langlebigkeit des Bauteils unterstreicht. |
| Elektrische Lebensdauer | Optimiert für die angegebene Last (1A), typischerweise im Bereich von 100.000 bis 500.000 Schaltzyklen unter Volllast, abhängig von den Schaltfrequenzen und Umgebungsbedingungen. |
FAQs – Häufig gestellte Fragen zu FRT5 DC5V – DIL-Miniatur-Signalrelais FRT5 5VDC, 2 We. 1A
Was bedeutet „2 Wechsler“ bei diesem Relais?
Die Bezeichnung „2 Wechsler“ (auch SPDT – Single Pole Double Throw genannt) bedeutet, dass das Relais zwei unabhängige Schaltfunktionen bereitstellt. Jeder Wechsler hat einen gemeinsamen Kontakt (COM), einen Ruhekontakt (NC – Normally Closed) und einen Arbeitskontakt (NO – Normally Open). Dies ermöglicht Ihnen, zwei separate Stromkreise zu steuern oder eine Umschaltfunktion für einen einzelnen Stromkreis zu implementieren.
Welche Art von Lasten kann das FRT5 DC5V-Relais sicher schalten?
Das Relais ist für das Schalten von Signalströmen und kleineren Lasten bis zu einem maximalen Schaltstrom von 1A ausgelegt. Es eignet sich hervorragend für die Steuerung von LEDs, Transistoren, kleinen Optokopplern oder zur Signalisierung in elektronischen Schaltungen. Für höhere Lasten sind spezielle Leistungrelais erforderlich.
Ist das Relais für den Einsatz in rauen Umgebungen geeignet?
Das FRT5 DC5V-Relais ist typischerweise für den Einsatz in kontrollierten Umgebungen konzipiert. Die genauen Spezifikationen bezüglich Temperaturbereich und Schutzart (IP-Schutz) sollten den detaillierten Produktdatenblättern entnommen werden. Für extrem feuchte oder staubige Umgebungen sind möglicherweise Relais mit spezieller Vergussmasse oder höherer Schutzklasse notwendig.
Wie wird die Ansteuerung des Relais sichergestellt?
Die Spule des Relais benötigt eine Gleichspannung von 5V DC, um aktiviert zu werden. Diese Spannung kann direkt von Mikrocontrollern, Logikschaltungen oder anderen geeigneten Stromquellen geliefert werden. Es ist wichtig sicherzustellen, dass die Stromquelle die benötigte Spannung stabil liefern kann.
Welche Vorteile bietet die DIL-Bauform?
Die DIL-Bauform (Dual In-line Package) ermöglicht eine einfache Montage auf Standard-Lochrasterplatinen oder über bedrahtete Anschlüsse auf Leiterplatten. Die parallelen Beine erleichtern das Einlöten und die Platzierung des Relais in Ihrer Schaltung.
Kann ich dieses Relais verwenden, um Spannungen über 5V DC zu schalten?
Während die Spule mit 5V DC betrieben wird, können die Kontakte je nach spezifischer Relaisvariante auch höhere Spannungen schalten. Die maximale Schaltspannung ist jedoch separat spezifiziert und typischerweise auf Werte im Bereich von 30V bis 125V AC/DC begrenzt. Es ist unerlässlich, die genauen Spezifikationen für die maximale Schaltspannung des von Ihnen verwendeten Modells zu überprüfen, um eine Überschreitung zu vermeiden.
Wo finde ich detaillierte technische Datenblätter für das FRT5 DC5V-Relais?
Detaillierte technische Datenblätter mit präzisen Angaben zu Schaltzeiten, Prellzeiten, Kontaktspezifikationen, Lebensdauerdiagrammen und Umweltbedingungen sind auf der Produktseite des Herstellers oder bei autorisierten Distributoren wie Lan.de verfügbar. Diese Dokumente sind entscheidend für die korrekte Auslegung und Anwendung des Relais in Ihrer Schaltung.
