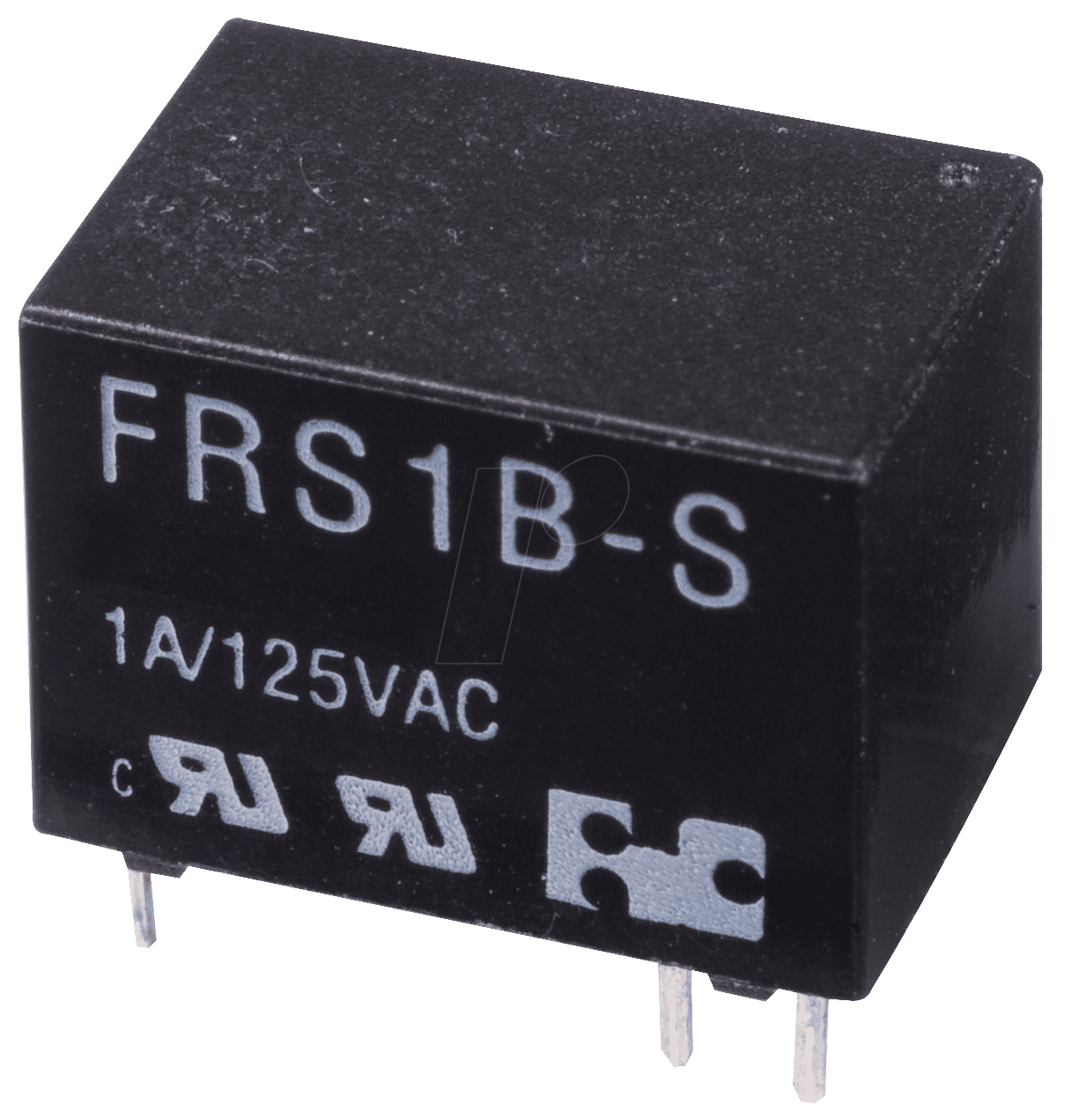

Hochzuverlässiges Subminiatur-Relais FRS 1B S DC24 – Die Präzisionslösung für anspruchsvolle Schaltungen
Suchen Sie eine kompakte und äußerst zuverlässige Lösung zur Schaltung von Gleichstromkreisen? Das FRS 1B S DC24 – Subminiatur-Relais FRS1 24 VDC, 1 Wechsler, 1A ist die optimale Wahl für Ingenieure und Techniker, die präzise Signalverarbeitung und robuste Leistung in kleinsten Bauraumverhältnissen benötigen. Dieses Relais wurde entwickelt, um höchste Schaltspielzahlen bei minimalem Platzbedarf zu gewährleisten und ist damit ideal für den Einsatz in komplexen elektronischen Systemen, Automatisierungslösungen und IoT-Anwendungen.
Präzision auf kleinstem Raum: Die Vorteile des FRS 1B S DC24
Das FRS 1B S DC24 zeichnet sich durch seine herausragende Leistungsfähigkeit und Zuverlässigkeit aus. Im Vergleich zu größeren Relaisvarianten oder alternativen Schaltelementen bietet es signifikante Vorteile, die es zu einer überlegenen Wahl für spezialisierte Anwendungen machen:
- Kompaktheit und Effizienz: Dank seiner Subminiatur-Bauform ermöglicht das FRS 1B S DC24 eine hohe Integrationsdichte auf Leiterplatten, was insbesondere bei der Entwicklung kompakter und leichter Geräte von unschätzbarem Wert ist.
- Hohe Schaltleistung bei geringem Strombedarf: Mit einer Schaltleistung von 1A bei einer Nennspannung von 24 VDC bietet dieses Relais eine bemerkenswerte Kapazität für seine Größe, während sein eigener Stromverbrauch minimiert wird.
- Langlebigkeit und Robustheit: Konzipiert für anspruchsvolle Umgebungen, garantiert das FRS 1B S DC24 eine hohe Schaltlebensdauer, was die Gesamtbetriebskosten reduziert und die Systemzuverlässigkeit erhöht.
- Saubere Signalübertragung: Die Konstruktion mit einem Wechsler (SPDT – Single Pole Double Throw) ermöglicht eine präzise Trennung oder Verbindung von Stromkreisen, was für die Vermeidung von Übersprechen und die Gewährleistung der Signalintegrität unerlässlich ist.
- Energieeffizienz: Die optimierte Spulenwicklung und die effiziente Schaltcharakteristik tragen zur Reduzierung des Energieverbrauchs bei, ein kritischer Faktor in batteriebetriebenen Systemen oder bei der Optimierung energieintensiver Anwendungen.
- Standardisierte Anschlussbelegung: Die klaren und gut dokumentierten Anschlüsse erleichtern die Integration in bestehende Schaltungen und beschleunigen den Entwicklungs- und Integrationsprozess.
Technische Spezifikationen im Detail
Das FRS 1B S DC24 ist ein präzisionsgefertigtes Relais, das auf Basis bewährter Technologien eine außergewöhnliche Leistung liefert. Seine Konstruktion und die verwendeten Materialien sind auf Langlebigkeit und Zuverlässigkeit ausgelegt.
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | FRS 1B S DC24 |
| Typ | Subminiatur-Relais |
| Nennspannung Spule | 24 VDC |
| Schaltkontakte | 1 Wechsler (SPDT) |
| Max. Schaltstrom | 1 A |
| Max. Schaltspannung | 30 VDC / 250 VAC (bei ohmscher Last) |
| Spulenwiderstand | Typischer Wert im Bereich von 800-1200 Ohm (abhängig von Fertigungstoleranzen) |
| Ansprechzeit | Maximal 5 ms |
| Abfallzeit | Maximal 5 ms |
| Betriebstemperaturbereich | -40 °C bis +85 °C |
| Isolationsspannung (Spule/Kontakt) | 1000 VAC für 1 Minute |
| Mechanische Lebensdauer | Mindestens 10 Millionen Schaltspiele |
| Elektrische Lebensdauer | Mindestens 100.000 Schaltspiele bei Nennlast |
| Montageart | THT (Through-Hole Technology) – Lötanschlüsse |
| Gehäusematerial | Hochwertiger thermoplastischer Kunststoff, flammhemmend nach UL 94V-0 |
| Kontaktmaterial | Silber-Nickel (AgNi) – für gute Leitfähigkeit und geringen Abbrand |
Anwendungsgebiete und Integration
Das FRS 1B S DC24 Subminiatur-Relais ist aufgrund seiner kompakten Bauform, der präzisen Schaltfunktion und der robusten Konstruktion vielseitig einsetzbar. Seine Hauptanwendungsgebiete umfassen:
- Industrielle Automatisierung: Steuerung von Kleinmotoren, Ventilen und Sensoren in Produktionsanlagen, wo Platz oft limitiert ist.
- Mess- und Regeltechnik: Signalumschaltung in Prüfgeräten, Oszilloskopen und anderen Diagnoseinstrumenten.
- Medizintechnik: Zuverlässige Schaltfunktionen in medizinischen Geräten und Laborausstattung, wo Präzision und Zuverlässigkeit oberste Priorität haben.
- Sicherheitssysteme: Integration in Alarmanlagen, Zugangskontrollsysteme und Überwachungseinrichtungen.
- Verbraucherelektronik: Einsatz in hochwertigen Hi-Fi-Geräten, Netzwerktechnik und Smart-Home-Anwendungen zur Schaltung von Audio- oder Datensignalen.
- IoT-Geräte: Kompakte Schalterei für vernetzte Geräte mit geringem Energiebedarf und hohen Anforderungen an die Zuverlässigkeit.
- Telekommunikation: Signalaufbereitung und -umschaltung in Vermittlungsstellen und Kommunikationsgeräten.
Die THT-Montageart des FRS 1B S DC24 erleichtert die Integration auf Standard-Leiterplatten und ermöglicht eine sichere Lötverbindung. Das Gehäusematerial ist auf thermische Stabilität und Flammwidrigkeit ausgelegt, was die Sicherheit und Langlebigkeit in verschiedensten Umgebungen gewährleistet. Das Kontaktmaterial aus Silber-Nickel bietet eine ausgezeichnete Balance zwischen Leitfähigkeit und Widerstandsfähigkeit gegen Verschleiß und Oxidation.
Häufig gestellte Fragen (FAQ) zu FRS 1B S DC24 – Subminiatur-Relais FRS1 24 VDC, 1 Wechsler, 1A
Was bedeutet „1 Wechsler (SPDT)“ bei diesem Relais?
Die Bezeichnung „1 Wechsler“ oder SPDT (Single Pole Double Throw) bedeutet, dass das Relais einen einzelnen Eingangskontakt (Pol) hat, der mit zwei verschiedenen Ausgangskontakten verbunden werden kann. Dies ermöglicht die Umschaltung eines Stromkreises, sodass entweder eine Verbindung hergestellt oder unterbrochen wird, oder dass ein Signal auf einen von zwei Ausgängen umgeleitet wird.
Ist das FRS 1B S DC24 für den Einsatz in Hochfrequenzanwendungen geeignet?
Das FRS 1B S DC24 ist primär für die Schaltung von Gleichstromkreisen mit geringen Frequenzen oder für DC-Anwendungen optimiert. Für Hochfrequenz-Signalübertragungen sind spezielle HF-Relais mit angepasster Impedanz und geringeren parasitären Effekten empfehlenswerter. Die hier angegebenen Schaltspannungen beziehen sich auf allgemeine Lasten, nicht spezifisch auf HF-Anwendungen.
Welche Art von Lasten kann das Relais schalten?
Das Relais ist spezifiziert für das Schalten von Gleichstrom bis zu 1A und Wechselstrom bis zu 250 VAC bei ohmscher Last. Bei induktiven Lasten (z.B. Motoren, Spulen) oder kapazitiven Lasten sollte der Schaltstrom der maximalen Spezifikation angepasst werden, um die Lebensdauer des Relais nicht zu beeinträchtigen. Es wird empfohlen, Schutzbeschaltungen (z.B. Freilaufdioden) bei induktiven Lasten zu verwenden.
Wie unterscheidet sich dieses Subminiatur-Relais von Standard-Relais?
Subminiatur-Relais wie das FRS 1B S DC24 sind deutlich kleiner in ihrer Bauform als Standard-Relais. Dies ermöglicht eine höhere Packungsdichte auf Leiterplatten, was für die Entwicklung kompakter und leichter Geräte entscheidend ist. Trotz ihrer Größe bieten sie oft vergleichbare oder sogar höhere Schaltspielzahlen und sind speziell für Anwendungen konzipiert, bei denen Platz und Gewicht kritische Faktoren sind.
Ist das Relais resistent gegen Vibrationen und Schock?
Ja, das FRS 1B S DC24 ist für den Einsatz in Umgebungen konzipiert, die moderate Vibrationen und mechanische Belastungen erfahren können. Die robuste Konstruktion und die THT-Montage sorgen für eine sichere Befestigung auf der Leiterplatte. Spezifische Vibrations- und Schockfestigkeitswerte sollten gegebenenfalls im Datenblatt des Herstellers geprüft werden, sind aber für typische industrielle und elektronische Anwendungen ausreichend.
Kann das Relais für den Dauerbetrieb (24/7) eingesetzt werden?
Ja, bei Einhaltung der zulässigen Schaltströme und Spannungen ist das FRS 1B S DC24 für den Dauerbetrieb ausgelegt. Die hohe mechanische und elektrische Lebensdauer ermöglicht einen zuverlässigen Betrieb über viele Jahre hinweg, selbst unter kontinuierlicher Beanspruchung.
Welche Art von Schutzbeschaltung ist für induktive Lasten empfohlen?
Bei der Schaltung induktiver Lasten, wie z.B. Relaisspulen oder Elektromotoren, entstehen beim Abschalten Spannungsspitzen, die das Relais beschädigen können. Eine externe Freilaufdiode (im Sperrstromrichtung parallel zur induktiven Last geschaltet) ist die gängigste und effektivste Methode, um diese Spannungsspitzen zu kompensieren und die Lebensdauer des Relais zu verlängern.
