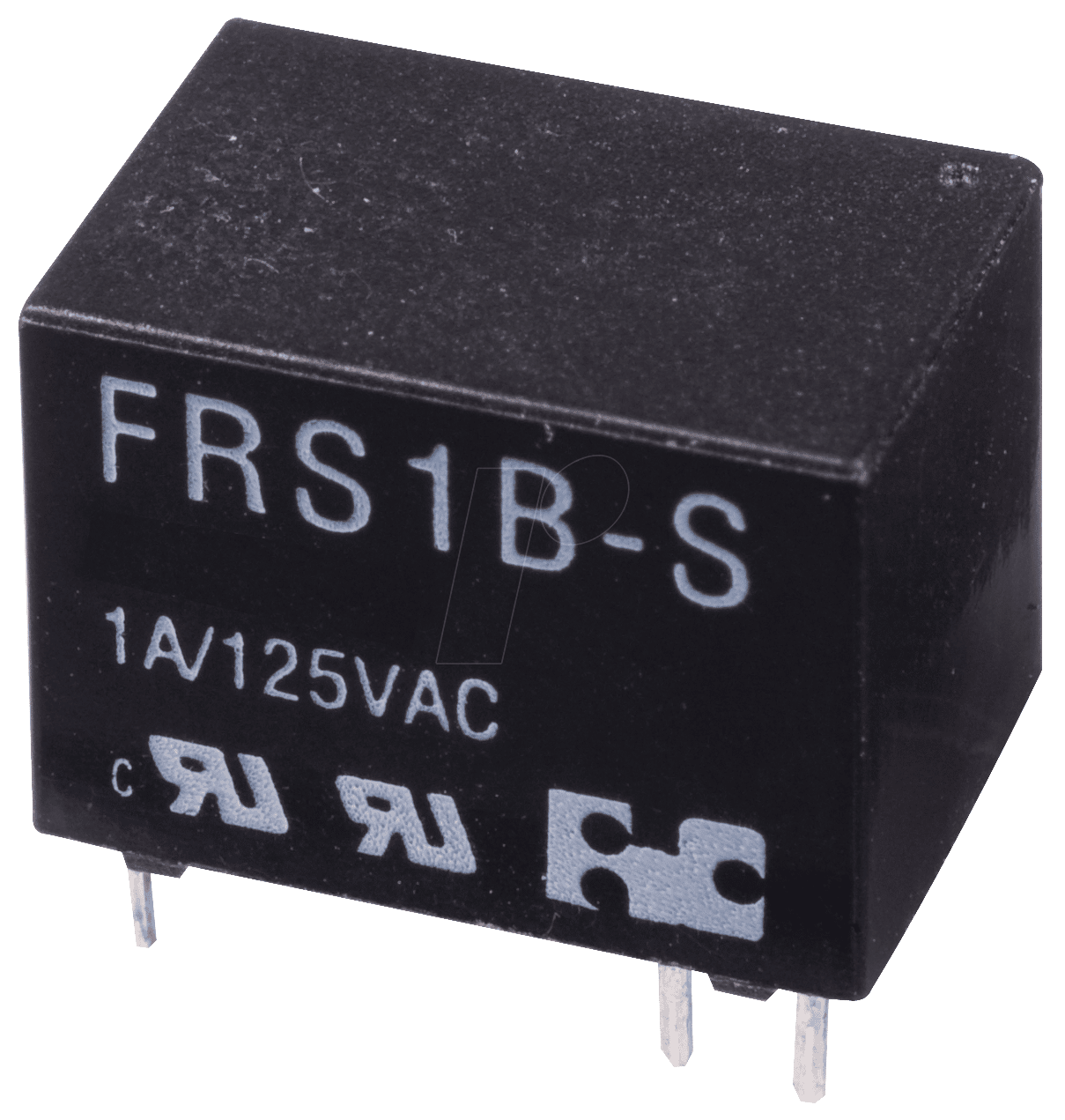

FRS 1B S DC05 – Subminiatur-Relais FRS1 5 VDC, 1 Wechsler, 1A: Präzision und Zuverlässigkeit für anspruchsvolle Schaltanwendungen
Das FRS 1B S DC05 – Subminiatur-Relais FRS1 5 VDC mit 1 Wechsler und 1A Schaltstrom ist die ideale Lösung für Ingenieure und Techniker, die auf kleinster Fläche höchste Schaltpräzision und Zuverlässigkeit benötigen. Wenn herkömmliche Relais zu voluminös sind oder die Schaltanforderungen spezifische, kompakte Bauteile erfordern, setzt dieses Subminiatur-Relais neue Maßstäbe in Sachen Performance und Bauraumeffizienz. Es eignet sich perfekt für die Integration in kompakte elektronische Schaltungen, wo jede Komponente zählt und höchste Betriebssicherheit gewährleistet sein muss.
Präzisionsschaltung auf kleinstem Raum: Die Kernkompetenz des FRS 1B S DC05
Das FRS 1B S DC05 zeichnet sich durch seine herausragende Schaltleistung in einem extrem kompakten Gehäuse aus. Im Gegensatz zu größeren Standardrelais bietet es eine vergleichbare oder sogar überlegene Schaltgenauigkeit bei einem Bruchteil des Volumens. Dies ermöglicht eine signifikante Miniaturisierung von Geräten und Systemen, ohne Kompromisse bei der Funktionalität oder Zuverlässigkeit eingehen zu müssen. Die hochpräzise Mechanik und die optimierte Spulenkonstruktion sorgen für minimale Ansprechzeiten und eine stabile Schaltcharakteristik über einen breiten Temperaturbereich.
Maximale Performance und Langlebigkeit: Die überlegenen Vorteile
- Extrem kompakt: Das Subminiatur-Format ermöglicht die Integration in dichteste Bauräume, ideal für mobile Geräte, Medizintechnik und IoT-Anwendungen.
- Hohe Schaltfrequenz: Konzipiert für eine hohe Anzahl von Schaltspielen, was eine außergewöhnliche Langlebigkeit und Zuverlässigkeit über die gesamte Lebensdauer des Produkts gewährleistet.
- Niedriger Energieverbrauch: Die optimierte Spule minimiert den Stromverbrauch, was besonders in batteriebetriebenen oder energieeffizienten Systemen von Vorteil ist.
- Breiter Temperaturbereich: Zuverlässiger Betrieb auch unter extremen Umgebungsbedingungen, von tiefen Minusgraden bis hin zu erhöhten Temperaturen.
- Hohe Isolationsspannung: Bietet eine robuste elektrische Trennung zwischen Steuer- und Lastkreis, was die Sicherheit und Integrität des Gesamtsystems erhöht.
- Vielseitige Anwendungsbereiche: Einsetzbar in einer breiten Palette von Branchen, von der Automobilindustrie über die Telekommunikation bis hin zur industriellen Automatisierung.
Technische Spezifikationen und Aufbau des FRS 1B S DC05
Das FRS 1B S DC05 ist ein monostabiles Relaissubminiatur-Relais, das für Gleichspannungsbetrieb ausgelegt ist. Die 5-VDC-Spulenspannung macht es kompatibel mit einer Vielzahl von Mikrocontrollern und Niederspannungslogikschaltungen. Die 1-Wechsler-Konfiguration (SPDT – Single Pole Double Throw) ermöglicht das Schalten eines einzelnen Kontakts zwischen zwei verschiedenen Stromkreisen. Dies ist essentiell für die Signalführung, die Auswahl von Signalpfaden oder das Umschalten von Versorgungsspannungen in komplexen elektronischen Architekturen.
Der Schaltstrom von 1 Ampere ist ausreichend für viele Signal- und Lastanwendungen, die keine hohen Stromstärken erfordern. Die Konstruktion des Relais achtet auf eine geringe Eigenkapazität und Induktivität, was für Hochfrequenzanwendungen und zur Minimierung von Signalverlusten von Bedeutung ist. Die Kontaktmaterialien sind sorgfältig ausgewählt, um eine geringe Kontaktwiderstandsstabilität und eine hohe Beständigkeit gegen Verschleiß bei häufigem Schalten zu gewährleisten. Dies schützt die Kontakte vor Oxidation und Verunreinigungen, die zu einem erhöhten Übergangswiderstand führen könnten.
Einsatzmöglichkeiten und Anwendungsfelder
Die Einsatzmöglichkeiten des FRS 1B S DC05 sind vielfältig und erstrecken sich über nahezu alle Bereiche der modernen Elektronikentwicklung:
- Automatisierungstechnik: Steuerung von kleinen Motoren, Ventilen oder Sensoren in industriellen Produktionslinien.
- Telekommunikation: Signalumschaltung in Messgeräten, Basisstationen oder Kommunikationsmodulen.
- Medizintechnik: Zuverlässige Steuerung von kritischen Funktionen in medizinischen Geräten, wo höchste Präzision und Sicherheit unerlässlich sind.
- Embedded Systems: Integration in Kleincomputer und IoT-Geräte zur Steuerung von Peripheriegeräten und zur Signalverarbeitung.
- Verbraucherelektronik: Einsatz in Audio-/Video-Systemen, kleinen Haushaltsgeräten oder Fernbedienungen zur Schaltung von Funktionen.
- Labortechnik: Präzise Schaltung von Messsignalen und Steuerströmen in Laborgeräten und Testaufbauten.
Qualitätsmerkmale und Materialbeschaffenheit
Die Qualität des FRS 1B S DC05 spiegelt sich in der Auswahl der Materialien und der Präzision der Fertigung wider. Das Gehäusematerial ist robust und bietet Schutz gegen Staub und Umwelteinflüsse, was die Lebensdauer des Relais verlängert. Die internen Kontakte sind in der Regel aus einer hochwertigen Legierung gefertigt, oft eine Kombination aus Silber und Palladium oder ähnlichen Edelmetallen, um eine hohe Leitfähigkeit, geringen Kontaktwiderstand und Korrosionsbeständigkeit zu gewährleisten. Diese Materialwahl ist entscheidend für die Zuverlässigkeit des Relais, insbesondere bei geringen Schaltströmen, wo Oberflächenoxidation ein Problem darstellen kann.
Die Spule ist mit feinem Kupferdraht präzise gewickelt, um die geforderte Induktivität und den elektrischen Widerstand zu erreichen, was für den Betrieb mit 5 VDC optimiert ist. Die Isolationsmaterialien zwischen den verschiedenen Komponenten des Relais erfüllen hohe Sicherheitsstandards und gewährleisten die elektrische Trennung gemäß den geltenden Normen.
Technische Daten im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | FRS 1B S DC05 |
| Relais-Typ | Subminiatur-Relais |
| Spulenspannung | 5 VDC |
| Kontaktkonfiguration | 1 Wechsler (SPDT) |
| Max. Schaltstrom | 1 A |
| Max. Schaltspannung | DC: 30 V / AC: 125 V (typisch für diese Baugröße) |
| Ansprechzeit | Typisch < 5 ms |
| Abfallzeit | Typisch < 3 ms |
| Betriebstemperaturbereich | -40 °C bis +85 °C (typisch) |
| Mechanische Lebensdauer | > 1.000.000 Schaltspiele |
| Elektrische Lebensdauer (bei Nennlast) | > 100.000 Schaltspiele |
| Spulenwiderstand | Typisch 170 Ohm bei 5 VDC (variiert je nach Hersteller und genauer Ausführung) |
| Isolationsspannung (zwischen Spule und Kontakt) | Typisch 500 Veff |
| Montageart | Printmontage (SMD oder THT, je nach spezifischer Variante) |
| Gehäusematerial | Hochwertiger Kunststoff mit guter thermischer Beständigkeit |
FAQ – Häufig gestellte Fragen zu FRS 1B S DC05 – Subminiatur-Relais FRS1 5 VDC, 1 Wechsler, 1A
Was sind die Hauptvorteile der Verwendung eines Subminiatur-Relais wie dem FRS 1B S DC05 gegenüber einem Standardrelais?
Der Hauptvorteil liegt in der extremen Platzersparnis. Subminiatur-Relais ermöglichen die Entwicklung deutlich kompakterer Geräte und Schaltungen. Darüber hinaus bieten sie oft eine höhere Schaltfrequenz und einen geringeren Energieverbrauch, was sie ideal für mobile oder energieeffiziente Anwendungen macht.
Für welche Art von Anwendungen ist das FRS 1B S DC05 besonders gut geeignet?
Das FRS 1B S DC05 eignet sich hervorragend für Anwendungen, bei denen Platzbeschränkungen eine Rolle spielen und präzise Schaltfunktionen benötigt werden. Dazu gehören unter anderem die Automatisierungstechnik, Medizintechnik, Telekommunikation, Embedded Systems und die Verbraucherelektronik, wo es zur Steuerung von Signalen oder kleinen Lasten eingesetzt wird.
Welche maximale Spannung und welcher Strom können mit dem FRS 1B S DC05 geschaltet werden?
Das Relais ist für einen maximalen Schaltstrom von 1 Ampere ausgelegt. Die maximale Schaltspannung liegt typischerweise bei 30 VDC oder 125 VAC, wobei dies von den spezifischen Umgebungsbedingungen und der genauen Ausführung des Relais abhängen kann. Es ist ratsam, die exakten Spezifikationen für Ihre spezifische Anwendung zu überprüfen.
Wie lange ist die erwartete Lebensdauer des FRS 1B S DC05?
Das FRS 1B S DC05 verfügt über eine hohe mechanische Lebensdauer von über 1.000.000 Schaltspielen. Bei Nennlast liegt die elektrische Lebensdauer typischerweise bei über 100.000 Schaltspielen. Dies gewährleistet eine langfristige und zuverlässige Funktion.
Ist das FRS 1B S DC05 für den Einsatz in rauen Umgebungsbedingungen geeignet?
Ja, das Relais ist für einen breiten Betriebstemperaturbereich von typischerweise -40 °C bis +85 °C ausgelegt und das Gehäuse bietet Schutz vor Staub und Umwelteinflüssen. Die hochwertigen Kontaktmaterialien tragen zusätzlich zur Zuverlässigkeit unter verschiedenen Bedingungen bei.
Kann das FRS 1B S DC05 direkt mit einem Mikrocontroller betrieben werden?
Mit einer Spulenspannung von 5 VDC ist das FRS 1B S DC05 sehr gut mit den Ausgangssignalen der meisten gängigen Mikrocontroller kompatibel. Eventuell kann ein Vorwiderstand oder eine Freilaufdiode erforderlich sein, abhängig von der spezifischen Mikrocontroller-Hardware und den Schaltzyklen.
Welche Art von Kontakten verwendet das FRS 1B S DC05 und welche Vorteile ergeben sich daraus?
Die Kontakte sind in der Regel aus einer hochwertigen Edelmetalllegierung (z.B. Silber-Palladium) gefertigt. Dies garantiert eine hohe Leitfähigkeit, einen niedrigen und stabilen Kontaktwiderstand sowie eine exzellente Korrosionsbeständigkeit. Dies ist besonders wichtig für Anwendungen mit geringen Strömen oder häufigen Schaltzyklen, wo Oberflächenoxidation zu Problemen führen könnte.
