Hocheffizientes LWL-Empfangs-Modul für präzise Signalübertragung

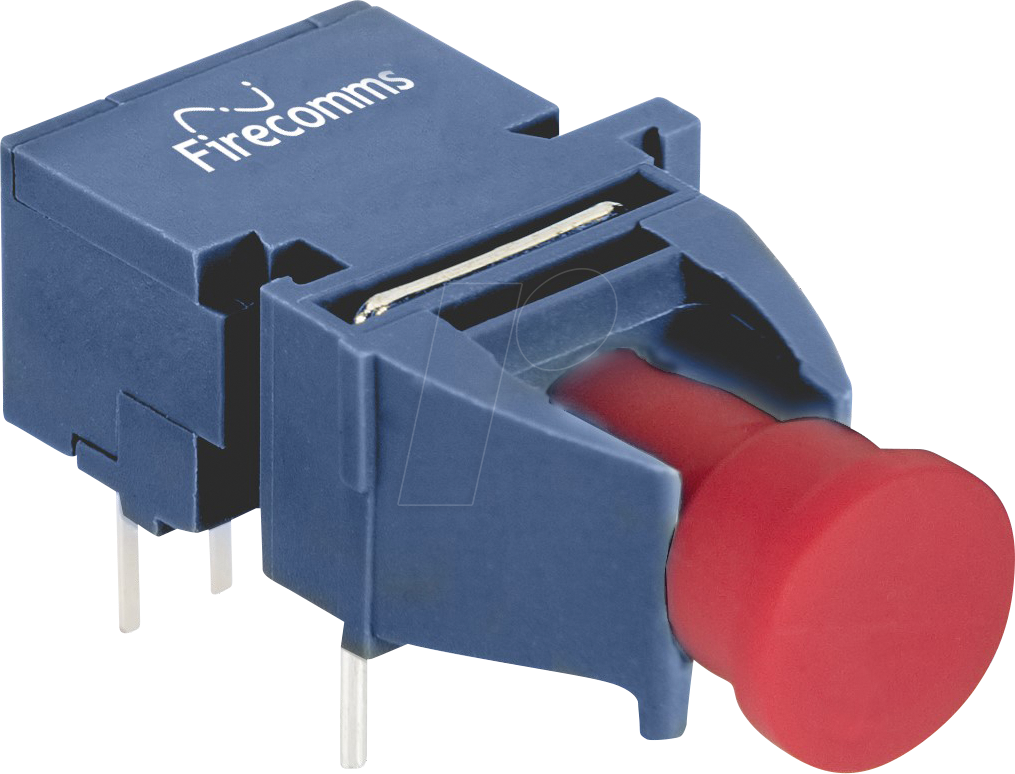

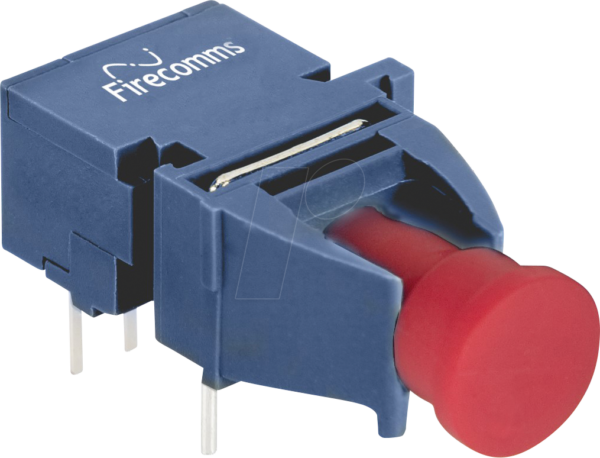

Das FR05DHIR – LWL-Empfangs-Modul, 650nm, 5 MBd, horizontal ist die ideale Lösung für Ingenieure und Techniker, die eine zuverlässige und qualitativ hochwertige Signalverarbeitung in optischen Kommunikationssystemen benötigen. Wenn Sie eine stabile Übertragung von Lichtsignalen auf kurze bis mittlere Distanzen mit hoher Bandbreite und geringer Latenz gewährleisten müssen, bietet dieses Modul eine überlegene Leistung gegenüber Standardkomponenten.
Technische Exzellenz des FR05DHIR – LWL-Empfangs-Moduls
Das Herzstück dieses Empfangsmoduls ist seine Fähigkeit, optische Signale im Wellenlängenbereich von 650nm präzise zu detektieren und in elektrische Signale umzuwandeln. Mit einer maximalen Datenrate von 5 Megabaud (MBd) ist es perfekt für Anwendungen geeignet, die eine hohe, aber nicht extrem hohe Bandbreite erfordern. Die horizontale Bauform ermöglicht eine effiziente Integration in kompakte Gehäuse und optimierte Leiterplattenlayouts, was es zu einer bevorzugten Wahl für Entwickler macht, die Platz sparen müssen, ohne Kompromisse bei der Leistung einzugehen.
Überlegene Vorteile gegenüber Standardlösungen
- Präzise Wellenlängenerkennung: Die optimierte Empfindlichkeit im 650nm-Bereich gewährleistet eine akkurate Aufnahme von Signalen, die typischerweise von roten Laserdioden oder LEDs ausgesendet werden, und minimiert Störungen durch andere Lichtquellen.
- Optimierte Datenrate: Mit 5 MBd bietet das Modul eine signifikante Bandbreite für eine Vielzahl von Anwendungen, von der industriellen Automatisierung bis hin zu spezifischen Kommunikationsprotokollen, und übertrifft die Leistung vieler einfacherer Empfänger.
- Robuste Signalverarbeitung: Die interne Schaltung ist darauf ausgelegt, eine klare und unverfälschte Signalwandlung zu gewährleisten, was zu einer erhöhten Zuverlässigkeit und reduzierten Fehlerquoten in Ihrer Anwendung führt.
- Effiziente Bauform: Die horizontale Ausrichtung des Moduls erleichtert das Routing von Lichtleitfasern und die Platzierung auf der Platine, was den Entwicklungsaufwand reduziert und die Montage vereinfacht.
- Langfristige Stabilität: Hochwertige Komponenten und eine sorgfältige Fertigung gewährleisten eine gleichbleibende Leistung über einen langen Betriebszeitraum, was die Wartungskosten reduziert und die Systemverfügbarkeit erhöht.
- Minimierte Latenz: Die schnelle Reaktionszeit des Moduls minimiert die Verzögerung zwischen optischem Eingang und elektrischem Ausgang, was für zeitkritische Anwendungen von entscheidender Bedeutung ist.
Detaillierte Produktinformationen
Das FR05DHIR – LWL-Empfangs-Modul, 650nm, 5 MBd, horizontal repräsentiert eine fortschrittliche Komponente im Bereich der optoelektronischen Signalübertragung. Es ist darauf ausgelegt, die Vorteile von Lichtwellenleitern (LWL) in Systemen zu nutzen, bei denen Zuverlässigkeit und Präzision im Vordergrund stehen. Die Verwendung von 650nm Licht ist in vielen industriellen und kommerziellen Anwendungen üblich, insbesondere dort, wo kostengünstige und doch leistungsfähige rote Lichtquellen eingesetzt werden. Die Datenrate von 5 MBd ist ein optimaler Kompromiss, der eine hohe Informationsdichte ermöglicht, ohne die Komplexität und die Kosten übermäßig zu steigern, wie es bei höheren Datenraten oft der Fall ist.
Die horizontale Konfiguration des Moduls ist ein wesentliches Designmerkmal, das die physische Integration erleichtert. Anstatt das Modul vertikal auf eine Leiterplatte zu montieren, was zu Herausforderungen bei der Platzierung und der Faserführung führen kann, ermöglicht die horizontale Ausrichtung eine flachere Bauweise. Dies ist besonders vorteilhaft in Anwendungen, in denen die Bauhöhe begrenzt ist, wie beispielsweise in schmalen Gehäusen, Schaltschränken oder eingebetteten Systemen. Die horizontale Anordnung erleichtert auch die mechanische Befestigung und die Ausrichtung der Lichtleitfaser, was die Installationszeit und das Risiko von Fehlern reduziert.
Die technologische Basis des Moduls beruht auf fortschrittlichen Fotodetektoren, die für die spezifische Wellenlänge von 650nm optimiert sind. Diese Detektoren wandeln die ankommenden Photonen effizient in elektrische Ladungsträger um. Die integrierte Verstärker- und Signalaufbereitungselektronik sorgt dafür, dass das erzeugte elektrische Signal eine ausreichende Amplitude und Form für die weitere Verarbeitung durch nachfolgende digitale oder analoge Schaltungen aufweist. Die Signalverarbeitung ist darauf ausgelegt, Rauschen zu minimieren und eine klare Pulsform zu erhalten, was für die zuverlässige Dekodierung der übertragenen Daten unerlässlich ist.
Im Vergleich zu herkömmlichen kupferbasierten Übertragungsmethoden bietet die optische Übertragung mit dem FR05DHIR Modul eine Reihe entscheidender Vorteile. Dazu gehören Immunität gegenüber elektromagnetischen Störungen (EMI), die in industriellen Umgebungen weit verbreitet sind, sowie die Möglichkeit, Signale über größere Entfernungen ohne nennenswerten Signalverlust oder die Notwendigkeit von Signalverstärkern zu übertragen. Darüber hinaus ermöglicht die Glasfaser eine höhere Datensicherheit, da sie nicht so leicht abgehört werden kann wie elektrische Signale.
Die Wahl der 650nm Wellenlänge ist strategisch. Diese Wellenlänge liegt im sichtbaren roten Bereich und wird oft von kostengünstigen und weit verbreiteten optischen Komponenten wie roten Leuchtdioden (LEDs) und Laserdioden emittiert. Dies macht das FR05DHIR Modul kompatibel mit einer breiten Palette von Sende-Einheiten und reduziert die Gesamtkosten einer optischen Kommunikationsstrecke. Die Bandbreite von 5 MBd ist ausreichend für viele Steuerungs- und Kommunikationsaufgaben in der Automatisierungstechnik, der Medizintechnik, der Unterhaltungselektronik und im industriellen Messwesen, wo Datenraten von mehreren hundert Megabit pro Sekunde oder Gigabit pro Sekunde nicht zwingend erforderlich sind.
Die Robustheit des Moduls ist ebenfalls ein wichtiger Faktor. Es ist so konzipiert, dass es den Anforderungen typischer industrieller und kommerzieller Umgebungen standhält. Dies kann eine gewisse Toleranz gegenüber Temperaturschwankungen, Vibrationen und Feuchtigkeit einschließen, obwohl spezifische Umgebungsbedingungen und Schutzklassen stets den technischen Spezifikationen entnommen werden sollten. Die Qualität der verwendeten Materialien und die Präzision der Fertigung tragen maßgeblich zur Langlebigkeit und Zuverlässigkeit des FR05DHIR Moduls bei, was es zu einer Investition macht, die sich durch reduzierte Ausfallzeiten und geringere Betriebskosten auszahlt.
Die Anwendungsmöglichkeiten sind vielfältig. In der industriellen Automatisierung kann das Modul zur Datenübertragung zwischen Steuerungen, Sensoren und Aktoren eingesetzt werden, insbesondere dort, wo elektrische Leitungen zu lang oder anfällig für Störungen wären. In der Medizintechnik kann es für die Signalübertragung in medizinischen Geräten verwendet werden, wo elektrische Isolation und Störfestigkeit entscheidend sind. Auch in professionellen Audio- und Videoanwendungen, wo eine saubere Signalübertragung über Entfernungen erforderlich ist, kann dieses Modul seine Stärken ausspielen. Die horizontale Bauform ist hier oft ein Schlüsselmerkmal, um eine kompakte Geräteintegration zu ermöglichen.
Produktspezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Modell | FR05DHIR |
| Funktion | LWL-Empfangs-Modul |
| Optische Wellenlänge | 650 nm (optimiert) |
| Maximale Datenrate | 5 MBd (Megabaud) |
| Bauform | Horizontal |
| Signalwandlung | Optisch zu Elektrisch |
| Optischer Eingang | Standard-LWL-Anschluss (entsprechend der Fasergröße, z.B. 2,2 mm oder 3 mm Hülse) |
| Elektrischer Ausgang | Digitale Signalpegel (kompatibel mit TTL/CMOS oder spezifischen Protokoll-Levels) |
| Betriebstemperaturbereich | Erwartet: -20°C bis +70°C (typisch für industrielle Komponenten, genaue Werte in technischem Datenblatt) |
| Lagertemperaturbereich | Erwartet: -40°C bis +85°C (typisch für industrielle Komponenten, genaue Werte in technischem Datenblatt) |
| Stromversorgung | Typischerweise eine unipolare Gleichspannung (z.B. +3.3V oder +5V), spezifische Angaben im Datenblatt |
| Gehäusetyp | Kompakt, für Oberflächenmontage oder Einbau vorgesehen |
FAQ – Häufig gestellte Fragen zu FR05DHIR – LWL-Empfangs-Modul, 650nm, 5 MBd, horizontal
Was ist die primäre Anwendung für das FR05DHIR Modul?
Das FR05DHIR Modul ist primär für die optoelektronische Signalwandlung in Systemen konzipiert, die eine zuverlässige Datenübertragung über Lichtwellenleiter mit einer Wellenlänge von 650nm und einer Datenrate bis zu 5 MBd erfordern. Dies umfasst eine breite Palette von Anwendungen in der industriellen Automatisierung, der Medizintechnik und der Netzwerktechnik, wo Störfestigkeit und präzise Signalübertragung wichtig sind.
Welche Art von Lichtwellenleiter wird mit diesem Modul verwendet?
Das Modul ist für die Verwendung mit Standard-Lichtwellenleitern konzipiert, die für die Wellenlänge von 650nm optimiert sind. In der Regel werden hierfür Multimode-Fasern (MMF) mit unterschiedlichen Kerndurchmessern (z.B. 50/125 µm oder 62.5/125 µm) verwendet, oft mit einer Schutzhülle von 2,2 mm oder 3 mm. Die genaue Kompatibilität wird in den detaillierten technischen Datenblättern spezifiziert.
Ist das FR05DHIR Modul für lange Distanzen geeignet?
Für die Datenrate von 5 MBd sind optische Übertragungen mit diesem Modul über mehrere hundert Meter bis hin zu einigen Kilometern möglich, abhängig von der Qualität der Lichtwellenleiter und der Gesamtstrecke. Die 650nm Wellenlänge ist gut für kürzere bis mittlere Distanzen geeignet, insbesondere im Vergleich zu IR-Wellenlängen, die oft für sehr lange Distanzen optimiert sind.
Kann das FR05DHIR Modul auch mit anderen Wellenlängen als 650nm verwendet werden?
Nein, das FR05DHIR Modul ist spezifisch für den Empfang von optischen Signalen mit einer Wellenlänge von 650nm optimiert. Die Leistung und Empfindlichkeit können bei der Verwendung anderer Wellenlängen signifikant abnehmen, was zu Datenverlusten oder Fehlern führen kann. Für andere Wellenlängen sind entsprechend spezialisierte Empfangsmodule erforderlich.
Welche Art von elektrischem Ausgangssignal liefert das Modul?
Das Modul wandelt das optische Signal in ein elektrisches Signal um. Üblicherweise handelt es sich dabei um ein digitales Signal, das mit gängigen Logikpegeln wie TTL oder CMOS kompatibel ist. Die genauen Spannungswerte und Protokollstandards des Ausgangssignals sind den technischen Spezifikationen des Produkts zu entnehmen.
Welche Umgebungsbedingungen muss das FR05DHIR Modul tolerieren können?
Obwohl die genauen Spezifikationen im technischen Datenblatt zu finden sind, sind solche Module typischerweise für den Einsatz in industriellen Umgebungen konzipiert, was eine gewisse Toleranz gegenüber Temperaturschwankungen (oft im Bereich von -20°C bis +70°C Betriebstemperatur), Vibrationen und Feuchtigkeit bedeutet. Die horizontale Bauform kann zudem eine bessere Staub- und Feuchtigkeitsresistenz im eingebauten Zustand bieten.
Bietet das Modul eine galvanische Trennung?
Ja, die Natur der optischen Signalübertragung durch Lichtwellenleiter sorgt für eine intrinsische galvanische Trennung zwischen dem optischen Sender und dem Empfänger. Das FR05DHIR Modul erbt diesen Vorteil, was es ideal für Anwendungen macht, bei denen die Vermeidung von Erdungsschleifen und die Erhöhung der elektrischen Sicherheit erforderlich sind.
