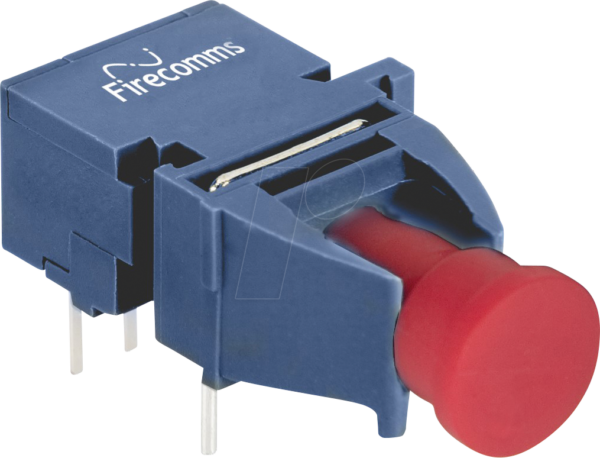

FR05DHCR – Ihr präzises LWL-Empfangsmodul für anspruchsvolle Lichtwellenleiter-Anwendungen
Das FR05DHCR – LWL-Empfangsmodul, 650nm, 5 MBd, horizontal ist die ideale Lösung für Ingenieure, Entwickler und Systemintegratoren, die eine zuverlässige und performante Signalwandlung von optischen Daten in elektrische Signale benötigen. Speziell konzipiert für den Einsatz in Umgebungen, die eine hohe Datenintegrität und stabile Übertragungsraten erfordern, löst dieses Modul die Herausforderung der präzisen Detektion und Weiterverarbeitung von Lichtsignalen in komplexen Kommunikations- und Steuerungssystemen. Wenn Sie nach einer Komponente suchen, die eine 650nm Lichtquelle mit einer Datenrate von 5 Megabaud (MBd) effizient und mit geringem Jitter verarbeitet, ist das FR05DHCR Ihre erste Wahl.
Überlegene Leistung und Zuverlässigkeit des FR05DHCR
Im Vergleich zu einfacheren Empfängerlösungen zeichnet sich das FR05DHCR durch seine optimierte Detektionseffizienz im sichtbaren roten Lichtspektrum (650nm) aus. Dies ermöglicht eine robustere Signalerkennung auch unter weniger idealen Bedingungen und minimiert die Anfälligkeit für Umgebungslichteinflüsse. Die spezifizierte Datenrate von 5 MBd wird mit herausragender Jitter-Performance erreicht, was für synchronisierte Datentransfers und die Vermeidung von Übertragungsfehlern entscheidend ist. Die horizontale Montageausrichtung ist speziell für Platzoptimierung und einfache Integration in bestehende oder neu entwickelte Platinenlayouts konzipiert. Diese fokussierte Leistung macht das FR05DHCR zur überlegenen Wahl für Anwendungen, bei denen Kompromisse bei der Signalqualität nicht tolerierbar sind.
Kerntechnologie und Designmerkmale
Das Herzstück des FR05DHCR bildet ein hochempfindlicher optischer Detektor, der speziell für die Wellenlänge von 650nm optimiert ist. Diese Wellenlänge wird häufig in kostengünstigen optischen Systemen und für bestimmte Kommunikationsprotokolle eingesetzt. Die Elektronik des Moduls ist darauf ausgelegt, das schwache optische Signal schnell und mit minimaler Verzerrung in ein digitales oder analoges elektrisches Signal umzuwandeln, je nach interner Schaltungstopologie (die hier nicht spezifiziert ist, aber die Fähigkeit zur Verarbeitung impliziert). Die Unterstützung von 5 MBd bedeutet, dass das Modul eine signifikante Menge an Daten pro Sekunde verarbeiten kann, was für viele industrielle und technische Anwendungen ausreichend ist.
Vorteile der Implementierung des FR05DHCR
- Präzise 650nm Detektion: Maximale Empfindlichkeit und Signalintegrität für rote Lichtquellen.
- Hohe Datenraten-Unterstützung: Verarbeitung von bis zu 5 Megabaud für schnelle Datentransfers.
- Hervorragende Jitter-Performance: Minimiert zeitliche Abweichungen im Signal für zuverlässige Synchronisation.
- Horizontale Montage: Platzsparende und integrierbare Bauform für diverse Leiterplattenlayouts.
- Robustheit und Stabilität: Entwickelt für zuverlässigen Betrieb in technischen Umgebungen.
- Einfache Systemintegration: Standardisierte Schnittstellen und kompakte Bauweise erleichtern die Implementierung.
- Kosteneffizienz: Nutzt eine gängige Wellenlänge und bietet dennoch hohe Leistung.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktname | FR05DHCR – LWL-Empfangs-Modul |
| Optische Wellenlänge | 650nm (sichtbares rotes Licht) |
| Maximale Datenrate | 5 MBd (Megabaud) |
| Montageorientierung | Horizontal |
| Anwendungsbereich | Optische Signalwandlung, Datenkommunikation, Sensorik, Industrielle Automatisierung |
| Detektor-Typ | Hochleistungs-Photodetektor (spezifischer Typ nicht genannt, aber optimiert für 650nm) |
| Ausgangssignal | Elektrisches Signal (Art je nach interner Logik, i.d.R. digitales oder analoges Kompatibilitätssignal) |
| Betriebstemperaturbereich | Typischerweise für industrielle Umgebungen ausgelegt, präzise Angabe nicht vorhanden, aber auf Stabilität ausgelegt |
Anwendungsfelder und Integrationsmöglichkeiten
Das FR05DHCR – LWL-Empfangs-Modul, 650nm, 5 MBd, horizontal findet breite Anwendung in verschiedenen technischen Disziplinen. In der industriellen Automatisierung kann es zur Datenübertragung zwischen Maschinen, zur Anbindung von Sensoren oder zur Steuerung von Aktoren eingesetzt werden, wo optische Kopplung zur Vermeidung von elektromagnetischen Störungen (EMI) bevorzugt wird. In der Telekommunikation, insbesondere in kürzeren Reichweiten oder spezifischen Netzwerkkonfigurationen, kann es zur Signaldemodulation dienen. Auch in der Medizintechnik, wo Sicherheit und Signalintegrität oberste Priorität haben, oder in der Forschung und Entwicklung für Prototypen und experimentelle Aufbauten, ist dieses Modul eine zuverlässige Komponente. Die horizontale Bauform erleichtert die Integration in flache Gehäuse oder auf dicht bestückte Leiterplatten, was in vielen modernen elektronischen Geräten ein kritischer Faktor ist. Die Kombination aus 650nm Wellenlänge und 5 MBd Datenrate macht es zu einer vielseitigen Wahl für Systeme, die eine kosteneffektive, aber dennoch leistungsfähige optoelektronische Schnittstelle erfordern.
FAQ – Häufig gestellte Fragen zu FR05DHCR – LWL-Empfangs-Modul, 650nm, 5 MBd, horizontal
Was ist die Hauptfunktion des FR05DHCR LWL-Empfangsmoduls?
Die Hauptfunktion des FR05DHCR ist die Umwandlung von optischen Signalen, die mit einer Wellenlänge von 650nm gesendet werden und mit einer Datenrate von bis zu 5 Megabaud (MBd) übertragen werden, in ein elektrisches Signal. Dies ermöglicht die Weiterverarbeitung der empfangenen Daten in elektronischen Schaltungen.
Für welche Art von Lichtwellenleiter (LWL) ist dieses Modul am besten geeignet?
Das Modul ist primär für die Detektion von Licht im roten Bereich des Spektrums (650nm) konzipiert. Dies ist typischerweise die Wellenlänge, die von Standard-Kunststoff-Lichtleitern (POF – Plastic Optical Fiber) oder auch bestimmten Arten von Glasfasern verwendet wird, insbesondere bei kürzeren Übertragungsdistanzen oder in kostengünstigeren Systemen.
Was bedeutet „5 MBd“ im Kontext dieses Moduls?
MBd steht für Megabaud und ist eine Einheit für die Symbolrate, die angibt, wie viele Symbole pro Sekunde übertragen werden. Bei der NRZ-Kodierung (Non-Return-to-Zero) entspricht 1 Baud 1 Bit pro Sekunde. Somit kann das Modul Daten mit einer Rate von bis zu 5 Millionen Symbolen pro Sekunde verarbeiten, was für viele Anwendungen eine ausreichende Geschwindigkeit darstellt.
Ist die horizontale Montageausrichtung ein Vorteil?
Ja, die horizontale Montageausrichtung ist ein signifikanter Vorteil für die Platinenentwicklung. Sie ermöglicht eine effizientere Raumnutzung auf der Leiterplatte und erleichtert die Integration in flache Gehäuse oder Systeme, bei denen die Höhe begrenzt ist. Dies kann bei der Entwicklung kompakter und platzsparender Geräte entscheidend sein.
Welche Art von Ausgangssignalen liefert das Modul?
Obwohl die genaue Spezifikation des Ausgangssignals (digital oder analog) nicht explizit im Produkttitel aufgeführt ist, sind solche Empfangsmodule typischerweise so konzipiert, dass sie ein elektrisches Signal liefern, das direkt von Mikrocontrollern oder anderen digitalen Logikschaltungen verarbeitet werden kann. Oftmals ist dies ein Pegelwandler oder ein digitaler Ausgang, der die optischen Impulse repräsentiert.
Welche Vorteile bietet die 650nm Wellenlänge im Vergleich zu anderen?
Die 650nm Wellenlänge liegt im sichtbaren roten Bereich und wird oft von kostengünstigen Laserdioden oder LEDs emittiert. Dies macht Systeme, die diese Wellenlänge nutzen, oft preiswerter in der Herstellung. Zudem ist die Handhabung von 650nm Licht für den Menschen sichtbar, was bei der Installation und Fehlersuche von Vorteil sein kann.
In welchen Industriezweigen ist die Verwendung dieses Moduls üblich?
Dieses Modul ist ideal für eine Vielzahl von Industriezweigen, darunter die industrielle Automatisierung, Kommunikationstechnik (insbesondere für interne Schnittstellen oder weniger anspruchsvolle Netzwerke), Sensorik, Medizintechnik, Unterhaltungselektronik und Forschung und Entwicklung. Überall dort, wo optische Signalübertragung zur Störungsunempfindlichkeit oder zur galvanischen Trennung benötigt wird.
