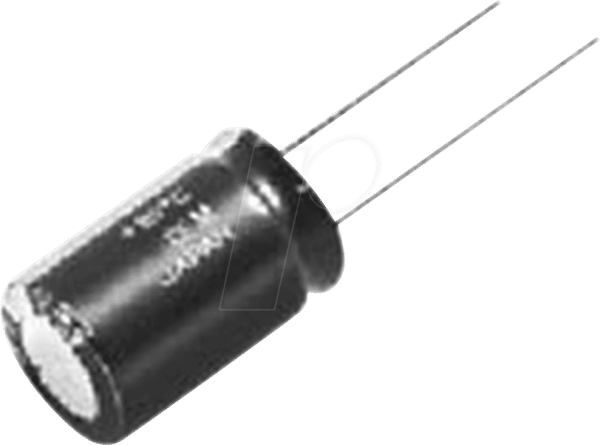

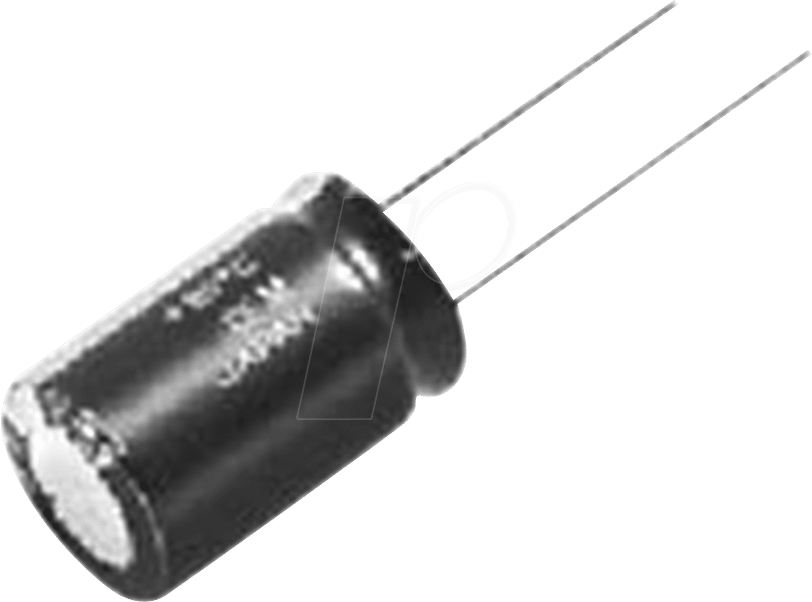

FR-A 47U 25 – Präzision für anspruchsvolle Elektronikanwendungen
Sie benötigen einen zuverlässigen Elektrolytkondensator, der auch unter herausfordernden Betriebsbedingungen eine stabile Leistung garantiert? Der FR-A 47U 25 ist die ideale Wahl für Ingenieure, Hobbyisten und Profis in der Elektronikentwicklung, die Wert auf Langlebigkeit, Effizienz und geringe Impedanz legen. Dieser Radialelko wurde speziell entwickelt, um typische Probleme wie unerwünschte Spannungsspitzen und Energieverluste in Schaltkreisen zu minimieren, was ihn zu einer überlegenen Alternative zu Standard-Elkos macht.
Überragende Leistung durch Low ESR und hohe Temperaturbeständigkeit
Der Kernvorteil des FR-A 47U 25 liegt in seiner Low ESR-Technologie (Equivalent Series Resistance). Eine niedrige ESR bedeutet, dass der Kondensator geringere Verluste im Wechselstrombetrieb aufweist. Dies führt zu einer effizienteren Energieübertragung und reduziert die Wärmeentwicklung im Bauteil und in der umgebenden Schaltung. Gerade in Anwendungen, die von schnellen Stromwechseln oder hohen Frequenzen geprägt sind, wie z.B. in Schaltnetzteilen, Audioverstärkern oder DC/DC-Wandlern, ist diese Eigenschaft von entscheidender Bedeutung für die Systemstabilität und Lebensdauer.
Darüber hinaus zeichnet sich dieser Elektrolytkondensator durch eine hohe Betriebstemperatur von bis zu 105°C aus. Dies ermöglicht den Einsatz des FR-A 47U 25 auch in Umgebungen mit erhöhter thermischer Belastung, wo Standard-Elkos an ihre Grenzen stoßen würden. Diese robuste thermische Performance trägt maßgeblich zur Zuverlässigkeit und Langlebigkeit Ihrer Schaltungen bei, selbst unter dauerhafter Beanspruchung.
Detailgenaue Spezifikationen für professionelle Anwendungen
Die präzisen Abmessungen und die spezifischen elektrischen Kennwerte des FR-A 47U 25 sind auf eine optimale Integration in komplexe Schaltungsdesigns ausgelegt. Mit einer Kapazität von 47 µF und einer maximalen Spannungsfestigkeit von 25 V bietet er die notwendigen Reserven für eine Vielzahl von Anwendungen. Der Reihenabstand (RM) von 5 mm und die physikalische Größe von 5 x 11 mm ermöglichen eine dichte Bestückung auf Leiterplatten, ohne die Leistungsfähigkeit zu kompromittieren.
Vorteile des FR-A 47U 25 im Überblick
- Reduzierte Energieverluste: Dank der Low ESR-Charakteristik wird die Effizienz Ihrer Schaltungen signifikant gesteigert.
- Erhöhte Betriebssicherheit: Die hohe Temperaturbeständigkeit bis 105°C gewährleistet Zuverlässigkeit auch bei anspruchsvollen Umgebungsbedingungen.
- Verbesserte Signalintegrität: Geringere parasitäre Effekte führen zu saubereren Signalen und weniger Störungen.
- Längere Lebensdauer: Die robuste Konstruktion und die widerstandsfähigen Materialien minimieren das Risiko von Ausfällen und verlängern die Lebensdauer der gesamten Baugruppe.
- Platzsparende Montage: Das kompakte Design mit einem Reihenabstand von 5 mm und den Maßen 5×11 mm ermöglicht effiziente Layouts.
- Gleichmäßige Leistung: Die präzise Fertigung sorgt für konsistente elektrische Eigenschaften über viele Bauteile hinweg.
Technische Eigenschaften im Detail
| Eigenschaft | Spezifikation / Beschreibung |
|---|---|
| Modellbezeichnung | FR-A 47U 25 |
| Typ | Radial-Elektrolytkondensator |
| Kapazität | 47 µF (Mikrofarad) |
| Nennspannung | 25 V (Volt) |
| Maximale Betriebstemperatur | 105°C |
| ESR (Equivalent Series Resistance) | Low ESR (geringe äquivalente Serienresonanz) – Spezifische Werte sind applikationsabhängig und im Datenblatt des Herstellers detailliert aufgeführt, aber generell deutlich niedriger als bei Standard-Elkos. Dies optimiert den Wirkungsgrad und reduziert Wärmeentwicklung. |
| Bauform & Abmessungen | Radial, 5 x 11 mm (Durchmesser x Höhe) |
| Reihenabstand (RM) | 5 mm |
| Anodengeometrie | Aluminium-Elektrolyt, hochrein, für hohe Kapazität und geringe Leckströme. |
| Dielektrikum | Oxidschicht auf Aluminiumanode, stabilisiert für hohe Temperaturen und Spannungen. |
| Elektrolyt | Feststoff- oder flüssiger Elektrolyt, optimiert für geringen ESR und hohe Zuverlässigkeit bei wechselnden Temperaturen. |
| Gehäusematerial | Flammhemmendes Kunststoffgehäuse, das mechanischen Schutz bietet und zur thermischen Ableitung beiträgt. |
| Polarität | Standard polarisierte Bauform, beachten Sie die Kennzeichnung der Anschlüsse (+/-). |
| Anwendungsgebiete | Schaltnetzteile, DC/DC-Wandler, Audio-Schaltungen (Kopplung, Entkopplung, Filterung), Impuls- und Gleichstromanwendungen, Kfz-Elektronik, Industrieautomation. |
Tiefergehende Einblicke in die Elko-Technologie
Der FR-A 47U 25 repräsentiert die fortgeschrittene Generation von Elektrolytkondensatoren, bei denen die Materialwissenschaft und die Fertigungstechnologie eng miteinander verzahnt sind. Die Anode besteht aus hochreinem Aluminium, das elektrolytisch oxidiert wird, um eine dünne, aber äußerst wirksame Dielektrikumsschicht zu bilden. Diese Oxidschicht ist das Herzstück des Kondensators und bestimmt maßgeblich seine Kapazität und Spannungsfestigkeit. Die Kathode wird durch einen leitfähigen Elektrolyten gebildet, der in der porösen Struktur der Anode eingebettet ist.
Bei Low-ESR-Kondensatoren liegt der Fokus auf der Minimierung des Serienwiderstands. Dies wird durch die Auswahl spezieller Elektrolytmaterialien, optimierter Anodenstrukturen und einer optimierten Konstruktion der Anschlüsse erreicht. Ein niedriger ESR ist unerlässlich, um ohmsche Verluste zu reduzieren, die sich als Wärme manifestieren. In Stromversorgungen, insbesondere in Schaltnetzteilen, wo der Kondensator schnell Energie speichern und abgeben muss, kann ein hoher ESR zu erheblichen Energieverlusten und einer Reduzierung der Lebensdauer führen. Der FR-A 47U 25 überwindet diese Limitierung durch seine fortschrittliche Low-ESR-Konstruktion.
Die thermische Stabilität ist ein weiteres kritisch zu betrachtendes Merkmal. Standard-Elkos verlieren bei steigenden Temperaturen an Kapazität und ihre Lebensdauer verkürzt sich exponentiell. Die Fähigkeit des FR-A 47U 25, bis zu 105°C zuverlässig zu arbeiten, verdankt er speziellen Elektrolytzusammensetzungen und Gehäusematerialien, die eine verbesserte thermische Beständigkeit aufweisen. Dies macht ihn zur ersten Wahl für Anwendungen, bei denen die Wärmeableitung begrenzt ist oder die Betriebstemperaturen im oberen Bereich liegen, wie beispielsweise in Automobilanwendungen oder industriellen Steuerungen.
Anwendungsbereiche im Detail
Die Vielseitigkeit des FR-A 47U 25 spiegelt sich in seinem breiten Anwendungsspektrum wider. In Schaltnetzteilen (SMPS) dient er als wichtiger Filterkondensator im Ausgang, um die Ausgangsspannung zu glätten und Ripple-Spannungen zu minimieren, was für die Stabilität der versorgten Geräte unerlässlich ist. Seine Low-ESR-Eigenschaften sind hierbei entscheidend, um Energieeffizienz zu gewährleisten und eine Überhitzung zu vermeiden.
Bei DC/DC-Wandlern spielt der FR-A 47U 25 eine ähnliche Rolle bei der Glättung und Entkopplung, wo er dazu beiträgt, stabile Zwischenspannungen zu erzeugen und Störungen auf der Eingangs- und Ausgangsseite zu unterdrücken.
In Audio-Schaltungen wird er häufig für Kopplungs- und Entkopplungsfunktionen eingesetzt. Als Koppelkondensator im Signalpfad blockiert er Gleichstromanteile und lässt nur die Wechselstromsignale passieren, was für die Signalintegrität und die Vermeidung von Gleichspannungs-Offsets im Audiosignal entscheidend ist. Als Entkopplungskondensator im Netzteilzweig sorgt er dafür, dass kurzfristige Stromschwankungen im Audiosignal nicht die Stabilität der Stromversorgung beeinträchtigen.
Darüber hinaus eignet sich der FR-A 47U 25 hervorragend für allgemeine Impuls- und Gleichstromanwendungen, bei denen eine zuverlässige Energiespeicherung oder Filterung erforderlich ist. Seine robuste Bauweise und die hohe Temperaturbeständigkeit machen ihn auch für den Einsatz in rauen Umgebungen wie der Kfz-Elektronik oder der Industrieautomation geeignet, wo er Vibrationen, Temperaturschwankungen und potenziell höhere Spannungsspitzen standhalten muss.
FAQ – Häufig gestellte Fragen zu FR-A 47U 25 – Elko radial, 47 uF, 25 V, 105°, Low ESR, 5 x 11 mm, RM 5
Was bedeutet „Low ESR“ genau und warum ist das wichtig?
Low ESR steht für niedrigen äquivalenten Serienwiderstand. Ein niedriger ESR bedeutet, dass der Kondensator weniger Energie in Wärme umwandelt, wenn Strom durch ihn fließt. Dies führt zu einer höheren Effizienz, weniger Wärmeentwicklung in Ihrer Schaltung und einer längeren Lebensdauer des Bauteils und des Gesamtsystems, besonders wichtig in schnellen Schaltanwendungen.
Kann ich diesen Kondensator in Anwendungen einsetzen, die über 25V benötigen?
Nein, die Nennspannung von 25V darf nicht überschritten werden. Die Überschreitung dieser Spannung kann zu einem Durchschlag des Dielektrikums und einem irreparablen Schaden am Kondensator sowie potenziell an anderen Bauteilen führen. Für höhere Spannungen müssen entsprechend dimensionierte Kondensatoren verwendet werden.
Welche Vorteile bietet die hohe Betriebstemperatur von 105°C?
Die hohe Betriebstemperatur von 105°C ermöglicht den Einsatz des Kondensators in Umgebungen mit erhöhter Wärmeentwicklung oder in Systemen, die starker thermischer Belastung ausgesetzt sind. Dies erhöht die Zuverlässigkeit und Lebensdauer des Bauteils erheblich im Vergleich zu Standard-Elkos, die oft nur bis 85°C spezifiziert sind.
Sind diese Elkos für Audioanwendungen geeignet?
Ja, der FR-A 47U 25 ist aufgrund seiner Low-ESR-Eigenschaften und der präzisen Kapazität sehr gut für Audioanwendungen geeignet. Er kann sowohl für Kopplungs- als auch für Entkopplungszwecke eingesetzt werden, um eine saubere Signalübertragung zu gewährleisten und unerwünschte Geräusche zu minimieren.
Was bedeutet der Reihenabstand (RM) von 5 mm?
Der Reihenabstand (RM) von 5 mm gibt den Abstand zwischen den Mittelpunkten der beiden Anschlüsse (Pins) des Kondensators an. Dies ist ein wichtiger Parameter für die Leiterplattenbestückung, da er sicherstellt, dass der Kondensator physisch auf die vorgesehenen Lötpads passt und eine korrekte Montage ermöglicht.
Wie erkenne ich die Polarität dieses Kondensators?
Elektrolytkondensatoren sind polarisierte Bauteile, das heißt, sie müssen korrekt angeschlossen werden. Die Polarität wird in der Regel durch eine Markierung auf dem Gehäuse angezeigt. Üblicherweise ist der Minuspol mit einer durchgehenden Linie oder mehreren Strichen und einem Minuszeichen gekennzeichnet, während der Pluspol oft unmarkiert bleibt oder mit einem Pluszeichen versehen ist. Achten Sie auf diese Kennzeichnungen, bevor Sie den Kondensator einlöten.
Ist der FR-A 47U 25 ein Feststoff-Elko oder ein Nass-Elko?
Die genaue Art des Elektrolyten (Feststoff oder flüssig) ist spezifisch für die interne Konstruktion des FR-A 47U 25. Viele Low-ESR-Elkos dieser Klasse verwenden jedoch fortschrittliche Elektrolytsysteme, die sowohl eine hohe Leistungsfähigkeit als auch Langlebigkeit gewährleisten. Detaillierte Informationen zur Elektrolyttechnologie finden Sie im technischen Datenblatt des Herstellers.
