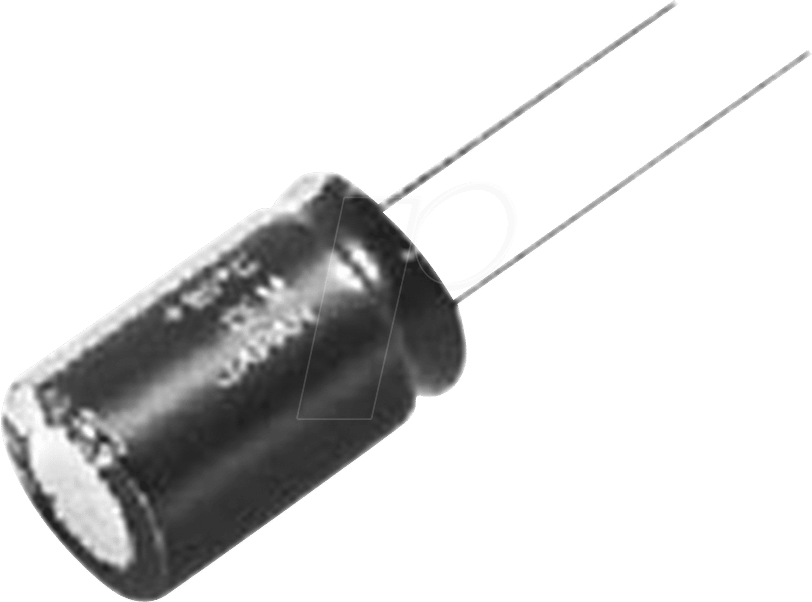

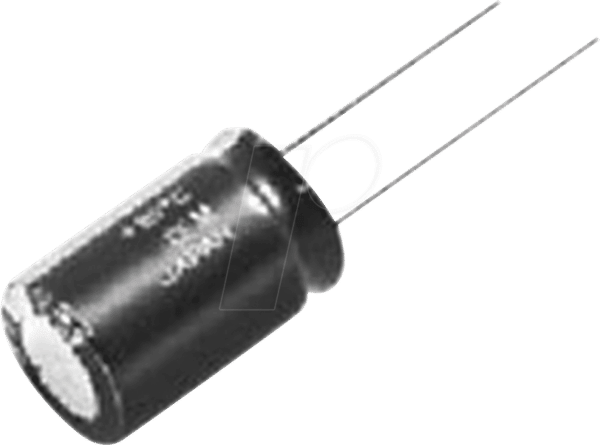

Leistungsstarke Energiespeicherung für anspruchsvolle Schaltungen: FR-A 100U 100 – Der Low ESR Radialelko für Profis
Für Entwickler, Ingenieure und ambitionierte Hobbyisten, die eine zuverlässige und effiziente Energiespeicherung in ihren Elektronikprojekten benötigen, bietet der FR-A 100U 100 – Elko radial, 100 uF, 100 V, 105°, Low ESR, 10 x 20 mm, RM 5 die ideale Lösung. Dieses Bauteil wurde speziell entwickelt, um die Herausforderungen moderner Schaltungen zu meistern, bei denen hohe Anforderungen an Stabilität, Ripple-Strom-Belastbarkeit und Lebensdauer gestellt werden.
Warum der FR-A 100U 100 die überlegene Wahl ist
Standard-Elkos stoßen oft an ihre Grenzen, wenn es um schnelle Lade- und Entladevorgänge oder die Filterung hochfrequenter Störungen geht. Der FR-A 100U 100 übertrifft diese Limitationen durch seine charakteristische Low ESR (Equivalent Series Resistance) Eigenschaft. Dies reduziert Leistungsverluste, minimiert die Wärmeentwicklung und gewährleistet eine stabilere Spannung, selbst unter Last. Die hohe zulässige Betriebstemperatur von 105°C sorgt für Zuverlässigkeit in anspruchsvollen Umgebungen, während die präzise Kapazität und Spannungsfestigkeit präzise abgestimmte Schaltungsdesigns ermöglichen.
Kernmerkmale und technische Vorteile
- Low ESR Technologie: Deutlich reduzierte ohmsche Verluste und verbesserte Effizienz, was zu geringerer Wärmeentwicklung und längerer Lebensdauer führt.
- Hohe Temperaturbeständigkeit: Zulässig bis 105°C Betriebstemperatur für zuverlässigen Einsatz auch in thermisch anspruchsvollen Umgebungen.
- Präzise Kapazität: 100 µF bieten eine solide Basis für Energiespeicher- und Filteranwendungen.
- Robuste Spannungsfestigkeit: 100 V zulässige Betriebsspannung eröffnen ein breites Anwendungsspektrum.
- Kompakte Bauform: Mit Abmessungen von 10 x 20 mm und einem Rastermaß (RM) von 5 mm passt er gut auf gängige Leiterplattenlayouts.
- Axialer Anschluss: Traditionelle radiale Bauform mit axialen Anschlüssen erleichtert die Montage auf Leiterplatten.
Anwendungsgebiete und Leistungsoptimierung
Der FR-A 100U 100 ist prädestiniert für den Einsatz in einer Vielzahl von Applikationen, bei denen eine stabile Stromversorgung und effiziente Filterung unerlässlich sind. Dazu gehören:
- Schaltnetzteile (SMPS): Als Ausgangs- oder Eingangskondensator zur Glättung der Ausgangsspannung und Reduzierung von Ripple. Die Low ESR-Charakteristik ist hier entscheidend für die Effizienz und das thermische Management.
- Audio-Verstärker: Zur Pufferung der Stromversorgung und Filterung von Netzbrummen, um eine saubere Signalwiedergabe zu gewährleisten.
- Motorsteuerungen: In Umrichtern und Frequenzumrichtern zur Glättung der Zwischenkreisspannung und zur Absorption von Spannungsspitzen.
- Industrielle Automatisierung: In Steuerungsmodulen und Stromversorgungen für industrielle Maschinen, wo Zuverlässigkeit und Langlebigkeit Priorität haben.
- Labor- und Messtechnik: Als präziser Energiespeicher und Filterbaustein in Testgeräten und Stromversorgungen für Messaufbauten.
- LED-Treiber: Zur Stabilisierung der Versorgung und zur Reduzierung von Flackern in Hochleistungs-LED-Anwendungen.
Durch die Implementierung dieser hochwertigen Kondensatoren können Entwickler die Gesamtleistung ihrer Schaltungen verbessern, die Effizienz steigern und die Lebensdauer der Komponenten verlängern. Die Low ESR-Eigenschaft ist hierbei nicht nur ein technisches Merkmal, sondern ein direkt messbarer Vorteil, der sich in reduzierten Betriebstemperaturen und einer erhöhten Robustheit gegen transiente Lastwechsel äußert.
Technische Spezifikationen im Detail
Der FR-A 100U 100 repräsentiert die Spitze der modernen Elko-Technologie für anspruchsvolle Einsatzzwecke. Die präzise gefertigte Anoden- und Kathodenfolie, verbunden durch einen hochwertigen Elektrolyten, minimiert die serielle Widerstandskomponente erheblich. Dies hat direkte Auswirkungen auf die Fähigkeit des Kondensators, hohe Frequenzen zu filtern und schnelle Energiepulse zu liefern, ohne übermäßig an Wärme zu verlieren. Die Betriebstemperatur von 105°C bedeutet, dass der Kondensator auch bei erhöhter Belastung und Umgebungstemperatur seine Spezifikationen beibehält, was für die Langzeitstabilität von elektronischen Systemen von entscheidender Bedeutung ist.
Material und Konstruktion
Die Auswahl der Materialien und die Konstruktion sind entscheidend für die Leistung und Langlebigkeit eines Elektrolytkondensators. Der FR-A 100U 100 verwendet eine speziell behandelte Aluminiumfolie für die Anode und eine geätzte Aluminiumfolie für die Kathode, die durch einen hochleitfähigen Elektrolyten verbunden sind. Diese Kombination optimiert die Kapazität und minimiert gleichzeitig den äquivalenten Serienwiderstand (ESR) und die äquivalente Serieninduktivität (ESL). Die äußere Hülle aus isolierendem Kunststoff schützt die innere Struktur vor Umwelteinflüssen und mechanischer Beschädigung. Die Lötanschlüsse sind robust und für eine sichere Verbindung auf Leiterplatten ausgelegt.
Eigenschaften und Leistungsparameter
| Eigenschaft | Beschreibung |
|---|---|
| Typ | Elektrolytkondensator (Elko), Radialausführung |
| Serienbezeichnung | FR-A 100U 100 |
| Kapazität | 100 µF (Mikrofarad) |
| Nennspannung | 100 V (Volt) |
| Max. Betriebstemperatur | 105°C |
| ESR | Low ESR (Niedriger Äquivalenter Serienwiderstand) |
| Abmessungen (H x Ø) | 20 mm (Höhe) x 10 mm (Durchmesser) |
| Rastermaß (RM) | 5 mm (Abstand der Anschlussdrähte) |
| Anschlussart | Axiale Lötanschlüsse |
| Hersteller-Referenz | Produkte der FR-A Serie stehen für Leistungsfähigkeit und Zuverlässigkeit in anspruchsvollen Anwendungen. |
Häufig gestellte Fragen (FAQ) zu FR-A 100U 100 – Elko radial, 100 uF, 100 V, 105°, Low ESR, 10 x 20 mm, RM 5
Was bedeutet „Low ESR“ bei diesem Elko?
Low ESR steht für „Low Equivalent Series Resistance“ (niedriger äquivalenter Serienwiderstand). Ein niedriger ESR-Wert bedeutet, dass der Kondensator weniger Energie in Form von Wärme verliert, wenn er mit Wechselstrom oder pulsierenden Gleichströmen betrieben wird. Dies ist besonders wichtig in Anwendungen mit hohen Ripple-Strömen, wie Schaltnetzteilen, da es die Effizienz erhöht und die Lebensdauer des Kondensators verlängert.
Für welche Anwendungen ist die Nennspannung von 100 V ideal?
Die Nennspannung von 100 V macht diesen Elko geeignet für eine breite Palette von Stromversorgungen und Schaltungen, die nicht extrem hohe Spannungen erfordern, aber dennoch eine gute Sicherheitsmarge benötigen. Typische Einsatzgebiete sind primäre und sekundäre Glättungsfilter in Netzteilen, Audioschaltungen, industrielle Steuerungen und allgemeine Energiepufferung, wo Spannungen bis knapp unter 100 V auftreten können.
Was ist der Vorteil einer Betriebstemperatur von 105°C?
Eine zulässige Betriebstemperatur von 105°C bedeutet, dass der Kondensator zuverlässig und stabil auch in Umgebungen mit erhöhter Wärmeentwicklung arbeiten kann. In vielen elektronischen Geräten, insbesondere in Netzteilen oder unter hoher Last, kann die Temperatur im Inneren des Gehäuses erheblich ansteigen. Ein Elko mit einer höheren Temperaturbeständigkeit ist daher langlebiger und zuverlässiger in solchen Szenarien.
Kann ich diesen Elko als Ersatz für einen Standard-Elko verwenden?
Ja, in vielen Fällen können Sie den FR-A 100U 100 als Ersatz für einen Standard-Elko mit ähnlicher Kapazität und Spannungsfestigkeit verwenden, insbesondere wenn Sie von den Vorteilen der Low ESR-Technologie profitieren möchten. Achten Sie jedoch darauf, dass die physischen Abmessungen und das Rastermaß (RM) auf Ihrer Platine passen. Die Low ESR-Eigenschaft wird die Leistung und Zuverlässigkeit Ihrer Schaltung wahrscheinlich verbessern.
Was bedeutet das Rastermaß (RM) von 5 mm?
Das Rastermaß (RM) von 5 mm gibt den Abstand zwischen den Mittelpunkten der beiden Anschlussdrähte des Kondensators an. Dies ist ein Standardmaß für viele Leiterplattenlayouts. Ein RM von 5 mm ist typisch für viele kleinere bis mittelgroße Radialelkos und erleichtert die Integration in bestehende Schaltungsdesigns.
Wie beeinflusst die Low ESR-Technologie die Lebensdauer des Elkos?
Ein niedriger ESR führt zu einer geringeren Erwärmung des Elkos unter Last. Da Hitze ein Hauptfaktor für die Degradation von Elkos ist, verlängert die reduzierte Wärmeentwicklung die Lebensdauer des Bauteils signifikant. Dies ist ein entscheidender Vorteil für Anwendungen, bei denen Zuverlässigkeit und eine lange Betriebszeit gefordert sind.
Ist dieser Elko für Hochfrequenzanwendungen geeignet?
Aufgrund seiner Low ESR- und oft auch Low ESL-Eigenschaften (obwohl ESL nicht explizit genannt ist, ist dies typisch für Low ESR-Bauteile) ist dieser Elko gut für viele Hochfrequenzanwendungen geeignet, insbesondere dort, wo es um die Filterung von Schaltgeräuschen oder die schnelle Lieferung von Energie geht. Er ist eine ausgezeichnete Wahl für die Glättung in Schaltnetzteilen und die Entkopplung von hochfrequenten Störungen.
