Präzise Frequenzmessung für kritische Anwendungen: Das FQB 72-HZ Drehspul-Messwerk
Das FQB 72-HZ Drehspul-Messwerk im handlichen 72×72 mm Format ist die ideale Lösung für Anwender, die eine hochpräzise und zuverlässige Erfassung von Netzfrequenzen im Bereich von 47-53 Hz benötigen. Dieses spezialisierte Messinstrument richtet sich an Fachleute in der Elektrotechnik, im Anlagenbau, in der Industrieautomatisierung sowie an Betreiber kritischer Infrastrukturen, die auf eine stabile und normgerechte Stromversorgung angewiesen sind. Es adressiert die Notwendigkeit, Abweichungen von der Nennfrequenz frühzeitig zu erkennen und zu quantifizieren, um Systemausfälle, Produktionsunterbrechungen oder die Beschädigung empfindlicher Geräte zu vermeiden.
Überlegene Technologie für maximale Zuverlässigkeit
Im Vergleich zu generischen Frequenzmessgeräten bietet das FQB 72-HZ Drehspul-Messwerk eine herausragende Spezifikation für den kritischen 50 Hz-Bereich. Seine Konstruktion auf Basis eines Drehspulmesswerks garantiert eine analoge, direkte Anzeige ohne digitale Interpretationsfehler. Dies ermöglicht eine intuitive und schnelle Erfassung der Frequenzschwankungen, was in Umgebungen mit dynamischer Last oder bei der Überwachung von Generatoren von unschätzbarem Wert ist. Die Robustheit und die bewährte Technologie des Drehspulmesswerks gewährleisten eine Langlebigkeit und Zuverlässigkeit, die digitale Multifunktionsmessgeräte oft nicht bieten können, insbesondere unter extremen Umgebungsbedingungen.
Anwendungsgebiete und Einsatzszenarien
Das FQB 72-HZ Drehspul-Messwerk findet breite Anwendung in verschiedenen technischen Sektoren:
- Industrielle Stromversorgung: Überwachung der Netzfrequenz in Produktionsanlagen zur Sicherstellung der Synchronität von Motoren und Maschinen, insbesondere bei Antrieben mit variabler Drehzahl (VSDs).
- Netz- und Stationsüberwachung: Einsatz in Umspannwerken und Energieverteilungsnetzen zur Detektion von Frequenzdrift, die auf Netzinstabilitäten oder unerwartete Laständerungen hindeuten kann.
- Genset-Kontrolle: Präzise Überwachung der Ausgangsfrequenz von Notstromaggregaten oder Hauptgeneratoren, um die Einhaltung von Grenzwerten zu gewährleisten und einen stabilen Betrieb sicherzustellen.
- Forschung und Entwicklung: In Laboren zur präzisen Analyse von Stromversorgungsqualitäten und zur Validierung von Prototypen elektrischer Systeme.
- Historische oder spezialisierte Anlagen: In Anlagen, die auf ältere oder spezifische Frequenzstandards angewiesen sind, wo eine präzise 50 Hz-Erfassung unerlässlich ist.
- Gleichstrom- und Wechselrichter-Überwachung: Zur Verifizierung der Ausgangsfrequenz von Wechselrichtern, die eine präzise Synchronisation mit dem Netz erfordern.
Technische Spezifikationen und Konstruktionsmerkmale
Das FQB 72-HZ ist ein spezialisiertes Messinstrument, das für die Erfassung und Anzeige der Frequenz von Wechselstromnetzen im Nahbereich der Nennfrequenz von 50 Hz konzipiert ist. Die Kernkomponente ist ein hochwertiges Drehspulmesswerk, das direkt auf die zu messende Frequenz reagiert und eine präzise, analoge Anzeige ermöglicht.
Messprinzip und Genauigkeit
Das Drehspulmesswerk basiert auf dem Prinzip der elektromagnetischen Wechselwirkung zwischen einem stromdurchflossenen Leiter (der Drehspule) und einem Magnetfeld. Bei der Frequenzmessung wird das Messwerk so angesteuert, dass die Amplitude der Spulenspannung bzw. des Spulenstroms proportional zur Frequenz ist. Dies führt zu einer direkten Anzeige der Netzfrequenz auf der Skala. Die Skalierung ist speziell für den Bereich von 47 bis 53 Hz ausgelegt, was eine hohe Auflösung und Ablesegenauigkeit in diesem kritischen Bereich ermöglicht. Die typische Genauigkeitsklasse für derartige Drehspul-Frequenzmesser liegt im Bereich von ±1%, bezogen auf den Endwert der Skala oder des Messbereichs, was für die meisten industriellen Anwendungen vollkommen ausreichend ist.
Konstruktion und Abmessungen

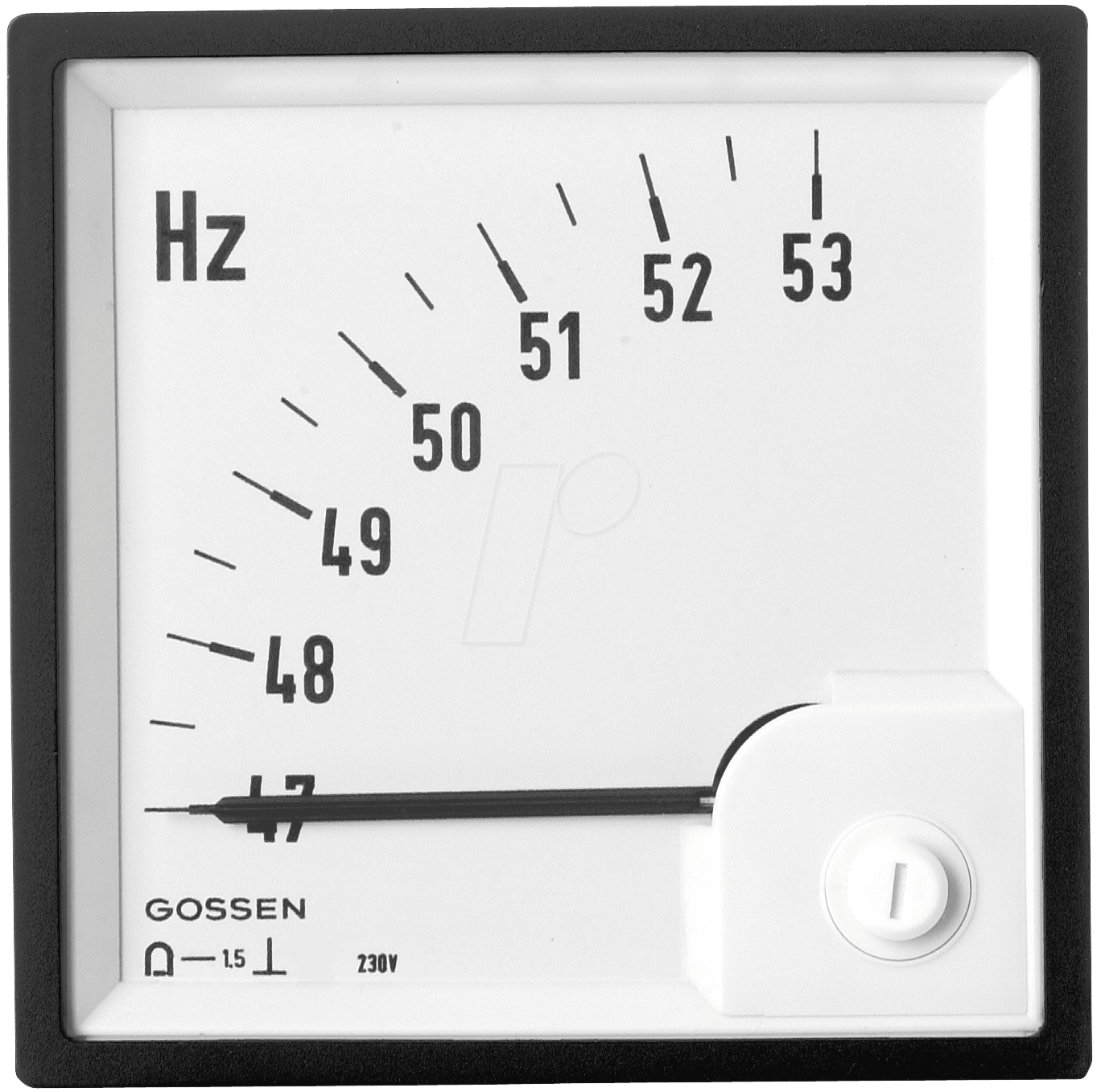

Das Gehäuse des FQB 72-HZ ist im quadratischen Standardformat 72×72 mm gefertigt, was eine einfache Integration in bestehende Schalttafeln und Gerätekombinationen ermöglicht. Die Einbaumaße sind standardisiert, sodass ein direkter Austausch älterer oder defekter Messgeräte oft ohne Anpassungen möglich ist. Das Gehäusematerial ist robust und oft aus schlagfestem ABS-Kunststoff oder einem ähnlichen Polymer gefertigt, um den Anforderungen industrieller Umgebungen gerecht zu werden. Die Frontplatte ist in der Regel gut lesbar gestaltet, mit klarer Markierung der Frequenzskala und einer präzisen Zeigerspitze.
Elektrischer Anschluss und Spannungsbereich
Der elektrische Anschluss erfolgt typischerweise über Schraubklemmen auf der Rückseite des Geräts. Das Messwerk ist für den direkten Anschluss an das zu messende Stromnetz konzipiert. Der nominelle Spannungsbereich, für den das Messwerk ausgelegt ist, ist in der Regel im Datenblatt spezifiziert, üblicherweise 230 V oder 400 V AC, je nach Ausführung. Es ist jedoch wichtig zu beachten, dass die primäre Funktion die Frequenzmessung ist, nicht die Spannungs- oder Strommessung. Die Spannungsfestigkeit des Geräts ist so ausgelegt, dass es den typischen Netzspannungen standhält, jedoch sind Überspannungsschutzmaßnahmen auf der Installationsebene ratsam.
Vorteile des FQB 72-HZ Drehspul-Messwerks
- Hohe Präzision im kritischen Frequenzbereich: Speziell kalibriert für 47-53 Hz, die Standard-Netzfrequenz in Europa und vielen anderen Regionen. Dies ermöglicht eine feine Abstimmung und schnelle Erkennung von Abweichungen.
- Analoge Anzeige: Direkte und intuitive Ablesbarkeit ohne digitale Umwandlungsfehler. Die visuelle Darstellung des Frequenzverlaufs ist unmittelbar erfassbar.
- Robuste Bauweise: Konzipiert für den Einsatz in rauen industriellen Umgebungen, widerstandsfähig gegenüber Vibrationen, Temperaturschwankungen und elektromagnetischen Störungen.
- Zuverlässige Drehspultechnologie: Bewährte Technologie, die für ihre Langlebigkeit und Stabilität bekannt ist und eine hohe Betriebssicherheit bietet.
- Kompakte Bauform: 72×72 mm Standardformat für einfache Integration in bestehende Schalttafeln und Gehäuse.
- Keine externe Stromversorgung nötig: Das Messwerk wird direkt durch das zu messende Signal gespeist und benötigt keine zusätzliche Betriebsspannung, was die Installation vereinfacht.
- Gute Lesbarkeit: Klare Skala und präziser Zeiger sorgen für eine einfache und schnelle Erfassung der Frequenzwerte.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produkttyp | Drehspul-Frequenzmesser |
| Messbereich Frequenz | 47 Hz – 53 Hz |
| Gehäuseabmessungen | 72 mm x 72 mm (Einbauformat) |
| Messprinzip | Drehspulmesswerk (analog) |
| Genauigkeit | Typischer Klasse 1.0 (±1% des Endwertes) |
| Anzeige | Analoge Skala mit Zeiger |
| Anschluss | Schraubklemmen für direkten Netzanschluss |
| Betriebsspannung | Für typische Netzspannungen (z.B. 230V / 400V AC, spezifische Angabe im Datenblatt erforderlich) |
| Umgebungsbedingungen | Konzipiert für industrielle Umgebungen; Temperaturbereich und Schutzart sind spezifischen Datenblättern zu entnehmen |
| Material Gehäuse | Hochwertiger, robuster Kunststoff (z.B. ABS oder Makrolon) |
| Sicherheit | Entspricht relevanten Normen für Messgeräte im Niederspannungsbereich (z.B. IEC 61010) |
FAQ – Häufig gestellte Fragen zu FQB 72-HZ – Drehspul-Messwerk 47-53 Hz, 72×72 mm
Kann das FQB 72-HZ auch Frequenzen außerhalb des 47-53 Hz Bereichs anzeigen?
Das FQB 72-HZ Drehspul-Messwerk ist primär für den hochpräzisen Messbereich von 47 bis 53 Hz optimiert. Während es theoretisch auch Frequenzen außerhalb dieses Bereichs anzeigen kann, ist die Skala und die Kalibrierung auf die hohe Auflösung in diesem kritischen Bereich ausgelegt. Für Messungen außerhalb dieser Spezifikation sind möglicherweise generellere Frequenzmesser besser geeignet, um eine optimale Ablesegenauigkeit zu gewährleisten.
Benötigt das FQB 72-HZ eine separate Stromversorgung?
Nein, das FQB 72-HZ Drehspul-Messwerk ist ein passives Messgerät. Es wird direkt mit dem zu messenden Wechselstromnetz verbunden und bezieht die notwendige Energie für den Betrieb seines Messwerks aus diesem Signal. Es ist keine zusätzliche externe Stromversorgung erforderlich.
Ist das Messwerk gegen Überspannungen geschützt?
Das Gehäuse und die interne Elektronik des FQB 72-HZ sind so konstruiert, dass sie den typischen Netzspannungen und -bedingungen standhalten. Es ist jedoch wichtig zu beachten, dass es sich um ein Präzisionsmessinstrument handelt. Für den Schutz vor extremen Überspannungen oder transienten Effekten, die über die Spezifikationen des Geräts hinausgehen, werden zusätzliche externe Schutzschaltungen oder Überspannungsableiter auf der Installationsebene empfohlen.
Für welche Arten von Stromnetzen ist das FQB 72-HZ ausgelegt?
Das FQB 72-HZ ist für den Einsatz in einphasigen oder dreiphasigen Wechselstromnetzen konzipiert. Die spezifische Anschlusskonfiguration und die maximal zulässige Betriebsspannung (z.B. 230V oder 400V AC) hängen von der genauen Modellvariante ab und sind im jeweiligen Produktdatenblatt detailliert aufgeführt.
Wie wird die Genauigkeit der Frequenzmessung aufrechterhalten?
Die Genauigkeit des FQB 72-HZ basiert auf der präzisen Kalibrierung des Drehspulmesswerks während der Fertigung. Bei sachgemäßer Handhabung und Einhaltung der Betriebsbedingungen behält das Messwerk seine Genauigkeit über eine lange Lebensdauer. Eine Rekalibrierung kann nach Jahren intensiven Gebrauchs oder nach mechanischer Beanspruchung erforderlich sein, sollte aber von qualifiziertem Fachpersonal durchgeführt werden.
Ist das FQB 72-HZ für den Einsatz in explosionsgefährdeten Bereichen geeignet?
Standardausführungen des FQB 72-HZ sind in der Regel nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX-Zonen) zertifiziert. Für solche Anwendungen sind spezielle, für explosionsgefährdete Umgebungen zugelassene Messgeräte erforderlich. Bitte konsultieren Sie unser Fachpersonal, falls Sie eine zertifizierte Lösung für solche Umgebungen benötigen.
Kann das Messwerk auch zur Messung von Oberschwingungen verwendet werden?
Das FQB 72-HZ ist ein reiner Frequenzmesser, der auf die Grundschwingung des Wechselstromsignals reagiert. Es ist nicht zur Quantifizierung oder Analyse von Oberschwingungen (Harmonischen) ausgelegt. Für die Analyse der Netzqualität inklusive Oberschwingungen sind spezielle Netzanalysatoren erforderlich.
