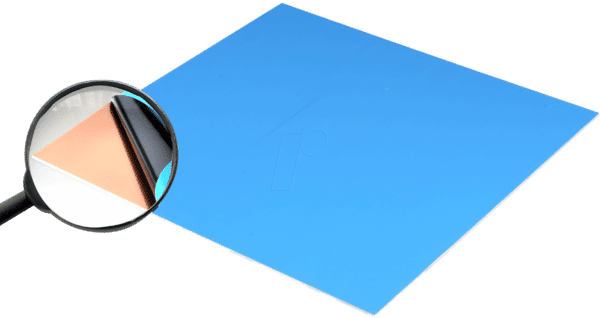

FPH1 250×250 – Die Basis für deine Elektronik-Projekte
Träumst du davon, deine eigenen elektronischen Schaltungen zu entwickeln und zu realisieren? Suchst du nach einer soliden Grundlage für deine kreativen Ideen? Dann ist die FPH1 250×250 Fotoplatine genau das Richtige für dich! Diese hochwertige, einseitig kaschierte Platine aus FR2 Hartpapier bietet dir die perfekte Basis, um deine Schaltungen professionell und zuverlässig aufzubauen.
Die FPH1 Fotoplatine ist ideal für Hobbyelektroniker, Studenten, Maker und alle, die ihre elektronischen Projekte selbst in die Hand nehmen möchten. Ob einfache LED-Schaltungen, komplexe Mikrocontroller-Anwendungen oder individuelle Sensor-Projekte – mit dieser Platine sind deiner Kreativität keine Grenzen gesetzt.
Technische Details, die überzeugen
Die FPH1 250×250 Fotoplatine zeichnet sich durch ihre präzise Verarbeitung und hochwertigen Materialien aus. Hier sind die wichtigsten technischen Details im Überblick:
- Material: FR2 Hartpapier (Phenolharz-Papier)
- Abmessungen: 250 x 250 mm
- Stärke: 1,6 mm
- Kupferkaschierung: Einseitig, 35 µm Kupferstärke
- Oberfläche: Roh (ungeschützt)
- Anwendungsbereich: Prototypenbau, Hobbyelektronik, Lehre
Das FR2 Hartpapier bietet eine gute mechanische Stabilität und ist leicht zu bearbeiten. Die einseitige Kupferkaschierung ermöglicht eine einfache Herstellung von Leiterbahnen durch Belichtung und Ätzung. Mit einer Kupferstärke von 35 µm ist eine gute Stromtragfähigkeit gewährleistet.
Deine Vorteile mit der FPH1 Fotoplatine
Die FPH1 250×250 Fotoplatine bietet dir eine Vielzahl von Vorteilen, die deinen Einstieg in die Welt der Elektronik erleichtern und deine Projekte zum Erfolg führen:
- Einfache Bearbeitung: Das FR2 Hartpapier lässt sich leicht sägen, bohren und fräsen, sodass du die Platine optimal an deine Bedürfnisse anpassen kannst.
- Kostengünstige Lösung: Im Vergleich zu anderen Platinenmaterialien ist FR2 Hartpapier eine kostengünstige Alternative, ohne dabei Kompromisse bei der Qualität einzugehen.
- Vielseitige Anwendungsmöglichkeiten: Ob analoge oder digitale Schaltungen, die FPH1 Fotoplatine ist für eine Vielzahl von Anwendungen geeignet.
- Schnelle Realisierung: Durch die einfache Herstellung von Leiterbahnen kannst du deine Schaltungen schnell und unkompliziert aufbauen.
- Kreative Freiheit: Gestalte deine eigenen Schaltungen nach deinen Vorstellungen und setze deine Ideen in die Tat um.
Stell dir vor, du entwickelst deinen eigenen kleinen Roboter, der auf deine Befehle reagiert. Oder du baust eine ausgeklügelte Lichtsteuerung für dein Zimmer, die sich automatisch an die Tageszeit anpasst. Mit der FPH1 Fotoplatine legst du den Grundstein für solche Projekte und verwirklichst deine Träume.
Schritt für Schritt zur eigenen Schaltung
Die Herstellung einer eigenen Schaltung mit der FPH1 Fotoplatine ist einfacher als du denkst. Hier ist eine kurze Anleitung:
- Schaltungsentwurf: Plane deine Schaltung und erstelle einen Schaltplan.
- Layout erstellen: Übertrage den Schaltplan auf die Platine und erstelle ein Layout für die Leiterbahnen. Dies kann manuell oder mit einer CAD-Software erfolgen.
- Belichtung: Lege eine transparente Folie mit dem Layout auf die Platine und belichte sie mit UV-Licht.
- Entwicklung: Entwickle die Platine in einer Natriumcarbonat-Lösung.
- Ätzung: Ätze die Platine in einer Ätzlösung (z.B. Eisen(III)-chlorid-Lösung).
- Reinigung: Reinige die Platine gründlich mit Wasser.
- Bestückung: Bestücke die Platine mit den elektronischen Bauteilen.
- Löten: Verlöte die Bauteile mit den Leiterbahnen.
- Testen: Teste deine Schaltung und nimm gegebenenfalls Anpassungen vor.
Es gibt zahlreiche Online-Tutorials und Anleitungen, die dir bei jedem Schritt helfen. Mit etwas Übung wirst du schnell zum Profi im Platinenbau.
Anwendungsbeispiele für deine Inspiration
Die FPH1 250×250 Fotoplatine ist vielseitig einsetzbar. Hier sind einige Anwendungsbeispiele, die dich inspirieren sollen:
- LED-Schaltungen: Baue einfache LED-Blinker, Lauflichteffekte oder individuelle Beleuchtungslösungen.
- Sensorprojekte: Integriere Sensoren zur Messung von Temperatur, Helligkeit, Feuchtigkeit oder Bewegung.
- Mikrocontroller-Anwendungen: Steuere komplexe Abläufe mit einem Mikrocontroller und realisiere interaktive Projekte.
- Audio-Verstärker: Baue deinen eigenen Audio-Verstärker für Kopfhörer oder Lautsprecher.
- Netzteile: Entwickle stabile Netzteile für deine elektronischen Projekte.
Lass deiner Fantasie freien Lauf und entdecke die unendlichen Möglichkeiten, die dir die FPH1 Fotoplatine bietet.
FR2 Hartpapier – Eine bewährte Wahl
FR2 Hartpapier ist ein bewährtes Material für den Platinenbau. Es besteht aus Papier, das mit Phenolharz getränkt und unter hohem Druck verpresst wird. Dadurch entsteht ein stabiles und leicht zu bearbeitendes Material. FR2 Hartpapier ist besonders geeignet für einfache bis mittlere Anforderungen und bietet ein gutes Preis-Leistungs-Verhältnis.
Es ist wichtig zu beachten, dass FR2 Hartpapier nicht so hitzebeständig ist wie andere Materialien wie z.B. FR4 Epoxidharz. Daher sollte man beim Löten darauf achten, die Lötstellen nicht zu lange zu erhitzen, um Beschädigungen zu vermeiden.
Sicherheitshinweise für den Umgang mit Fotoplatten
Beim Umgang mit Fotoplatten und den dazugehörigen Chemikalien sollten einige Sicherheitshinweise beachtet werden:
- Schutzbrille tragen: Trage immer eine Schutzbrille, um deine Augen vor Spritzern zu schützen.
- Handschuhe tragen: Trage säurebeständige Handschuhe, um deine Haut vor Kontakt mit Chemikalien zu schützen.
- Für gute Belüftung sorgen: Arbeite in einem gut belüfteten Raum, um das Einatmen von Dämpfen zu vermeiden.
- Chemikalien ordnungsgemäß entsorgen: Entsorge gebrauchte Chemikalien fachgerecht gemäß den lokalen Vorschriften.
- Kinder und Haustiere fernhalten: Bewahre Chemikalien und Werkzeuge außerhalb der Reichweite von Kindern und Haustieren auf.
Deine Sicherheit steht an erster Stelle. Beachte diese Hinweise und arbeite verantwortungsbewusst.
FPH1 250×250 – Dein Start in die Welt der Elektronik
Die FPH1 250×250 Fotoplatine ist mehr als nur eine Platine. Sie ist dein Tor zu einer faszinierenden Welt voller Möglichkeiten. Sie ist die Basis für deine kreativen Ideen, die Grundlage für deine technischen Innovationen und der Schlüssel zu deinem Erfolg als Elektronik-Enthusiast.
Bestelle jetzt deine FPH1 250×250 Fotoplatine und beginne noch heute mit der Verwirklichung deiner elektronischen Projekte! Wir sind überzeugt, dass du begeistert sein wirst.
FAQ – Häufig gestellte Fragen zur FPH1 250×250 Fotoplatine
1. Ist die Fotoplatine beidseitig kaschiert?
Nein, die FPH1 250×250 Fotoplatine ist einseitig mit Kupfer kaschiert. Dies ermöglicht eine einfache Herstellung von Leiterbahnen auf einer Seite der Platine.
2. Kann ich die Platine auch mit einem Laserdrucker belichten?
Ja, die Platine kann auch mit einem Laserdrucker belichtet werden. Dafür muss das Layout auf eine transparente Folie gedruckt werden. Achten Sie darauf, dass der Ausdruck möglichst deckend ist.
3. Welche Ätzlösung ist für die FPH1 Fotoplatine geeignet?
Für die Ätzung der Platine eignet sich eine Eisen(III)-chlorid-Lösung (FeCl3). Diese ist in vielen Elektronikfachgeschäften erhältlich. Alternativ kann auch eine Mischung aus Wasserstoffperoxid und Salzsäure verwendet werden, wobei hier besondere Vorsicht geboten ist.
4. Wie lange dauert der Ätzprozess?
Die Dauer des Ätzprozesses hängt von verschiedenen Faktoren ab, wie z.B. der Konzentration der Ätzlösung, der Temperatur und der Bewegung der Lösung. In der Regel dauert es zwischen 15 und 45 Minuten, bis das überschüssige Kupfer entfernt ist. Überprüfen Sie regelmäßig den Fortschritt des Ätzprozesses.
5. Kann ich die Platine auch für SMD-Bauteile verwenden?
Ja, die Platine kann auch für SMD-Bauteile verwendet werden. Es ist jedoch ratsam, spezielle Lötpaste und Heißluft zu verwenden, um die SMD-Bauteile sicher zu verlöten.
6. Wie kann ich die Platine vor Korrosion schützen?
Um die Platine vor Korrosion zu schützen, kann sie nach der Ätzung und Reinigung mit einem Schutzlack (z.B. Lötlack) versiegelt werden. Dies verhindert das Anlaufen des Kupfers und sorgt für eine längere Lebensdauer der Schaltung.
7. Welche Werkzeuge benötige ich für die Bearbeitung der Platine?
Für die Bearbeitung der Platine benötigst du eine Säge oder einen Cutter zum Zuschneiden, einen Bohrer zum Bohren von Löchern, eine Feile zum Entgraten und eventuell eine Fräse zum Anpassen der Form. Außerdem benötigst du Lötwerkzeug zum Verlöten der Bauteile.
