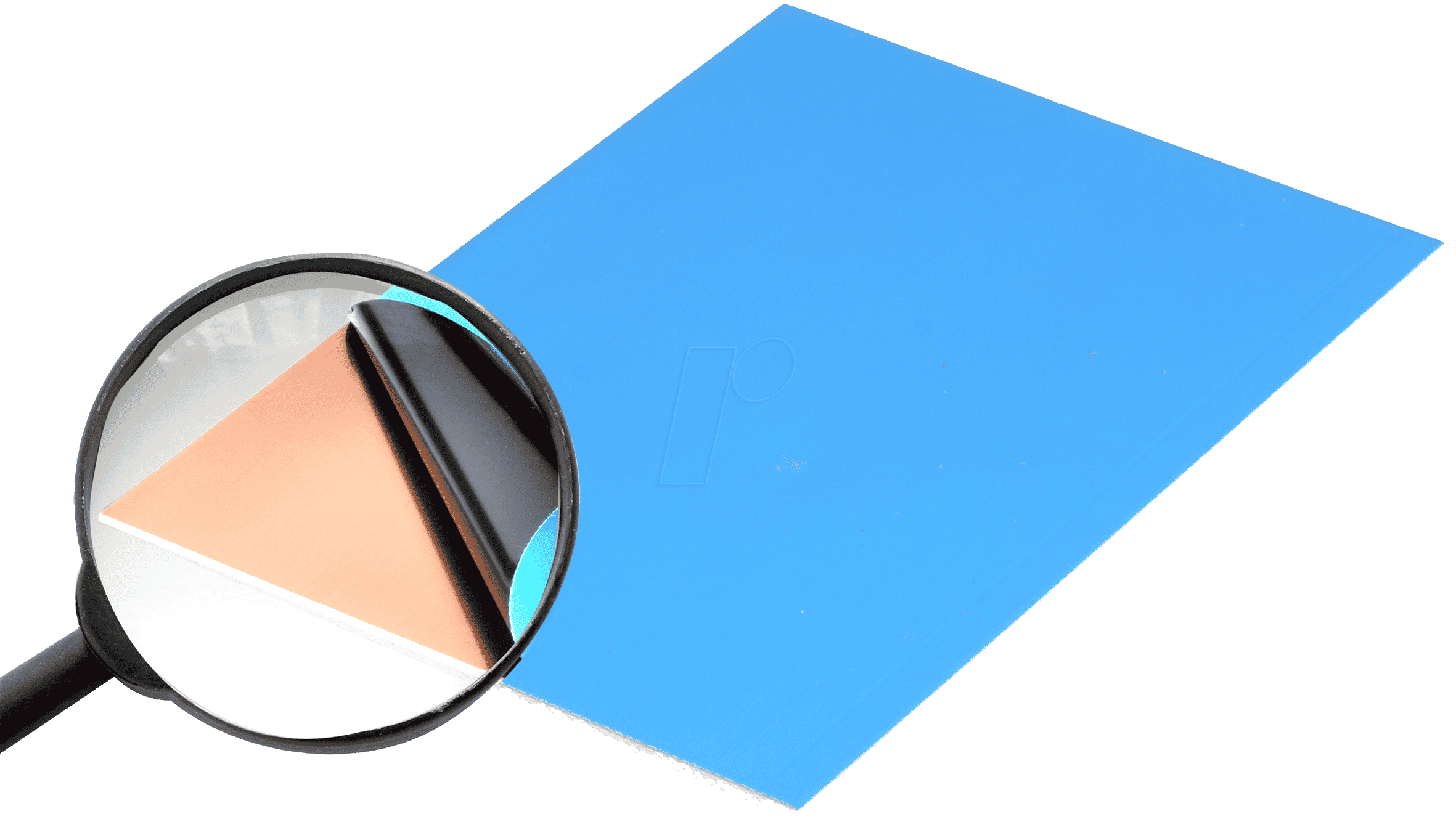

FPH1 200×150 – Ihr Fundament für präzise Elektronikprojekte
Suchen Sie eine zuverlässige und wirtschaftliche Lösung für die Erstellung eigener Leiterplatten? Die FPH1 200×150 Fotoplatine aus FR2 Hartpapier ist die ideale Wahl für Hobbyelektroniker, Prototypenentwickler und Kleinserienfertiger, die Wert auf einfache Handhabung und Kosteneffizienz legen. Dieses einseitige Platinenmaterial bietet eine solide Basis für die Realisierung vielfältiger Schaltungsdesigns, ohne Kompromisse bei der Stabilität und Funktionalität einzugehen.
Hervorragende Materialeigenschaften für anspruchsvolle Anwendungen
Die Wahl des richtigen Platinenmaterials ist entscheidend für den Erfolg jedes Elektronikprojekts. Unsere FPH1 200×150 Fotoplatine setzt auf FR2 Hartpapier, ein bewährtes Verbundmaterial, das sich durch seine hervorragenden Isolationseigenschaften und seine gute mechanische Festigkeit auszeichnet. Im Gegensatz zu minderwertigen Alternativen bietet FR2 eine überlegene thermische Beständigkeit und eine geringere Anfälligkeit für Feuchtigkeitsaufnahme, was zu einer erhöhten Langlebigkeit Ihrer Schaltungen beiträgt.
Die einseitige Kupferkaschierung ermöglicht eine unkomplizierte Gestaltung von einlagigen Schaltungen. Dies ist besonders vorteilhaft für Projekte mit einfacher Topologie oder wenn die Kostenoptimierung im Vordergrund steht. Die Dicke von 1,6 mm sorgt für eine robuste Struktur, die auch bei der Bestückung mit größeren Bauteilen Stabilität gewährleistet. Die präzise angegebene Kupferdicke von 35 µm (Mikrometer) ist ein Standardwert, der eine gute Leitfähigkeit für die meisten Anwendungen sicherstellt und gleichzeitig die Ätzprozesse beherrschbar hält.
Vorteile der FPH1 200×150 Fotoplatine
- Optimiert für fototechnische Verfahren: Die spezielle Oberfläche ist ideal für die Belichtung mit UV-Licht nach dem Auftragen von Fotolack, was eine präzise Übertragung von Schaltungslayouts ermöglicht.
- Hervorragende Isolationseigenschaften: FR2 Hartpapier bietet eine hohe Durchschlagsfestigkeit und minimiert das Risiko von Kurzschlüssen zwischen den Leiterbahnen.
- Gute mechanische Stabilität: Mit einer Dicke von 1,6 mm ist die Platine widerstandsfähig gegen Verbiegen und Bruch, selbst bei der Montage von schwereren Komponenten.
- Einfache Bearbeitbarkeit: Das Material lässt sich gut bohren, fräsen und schneiden, was die Anpassung an spezifische Gehäuseformen erleichtert.
- Kosteneffiziente Lösung: FR2 Hartpapier ist eine wirtschaftliche Alternative zu teureren Materialien wie FR4, ohne signifikante Abstriche bei der Funktionalität für viele Anwendungen.
- Bewährte Technologie: FR2 ist ein seit langem etablierter Werkstoff in der Elektronikfertigung, dessen Zuverlässigkeit durch jahrelange Erfahrung bestätigt wird.
- Ideale Größe für Prototypen: Das Format von 200 x 150 mm bietet ausreichend Fläche für eine Vielzahl von Schaltungen, ist aber gleichzeitig handlich und gut zu lagern.
Präzision in jedem Detail: Material und Verarbeitung
Die FPH1 200×150 Fotoplatine zeichnet sich durch ihre sorgfältige Verarbeitung aus. Die einseitige Kupferkaschierung ist gleichmäßig auf dem Hartpapier aufgebracht, was entscheidend für die Homogenität der Leiterbahnen nach dem Ätzprozess ist. Die Qualität des Kupferauftrags verhindert unerwünschte Unterätzungen und gewährleistet eine saubere Trennung der Bahnen.
Das FR2 Material selbst ist ein Verbundwerkstoff aus Phenolharz und Papierlagen, das unter Hitze und Druck zu einer steifen und formstabilen Platte verpresst wird. Diese Struktur verleiht der Platine ihre Resistenz gegen thermische Belastungen, wie sie beim Löten auftreten können. Die elektrische Isolation ist ein weiterer Schlüsselparameter, der durch die Natur des Hartpapiers gewährleistet wird. Im Vergleich zu minderwertigen Isolationsmaterialien widersteht FR2 besser thermischen und mechanischen Beanspruchungen, was die Zuverlässigkeit Ihrer fertigen Schaltung erhöht.
Vielseitige Einsatzmöglichkeiten für Ihre Kreativität
Die FPH1 200×150 Fotoplatine ist aufgrund ihrer Eigenschaften und des Formats für eine breite Palette von Anwendungen geeignet:
- Entwicklung und Prototyping: Schnelle und kostengünstige Realisierung von Schaltungsideen.
- Bildung und Lehre: Ideal für Schulprojekte, Universitätskurse und Workshops im Bereich Elektronik.
- Hobbyprojekte: Von einfachen Verstärkern bis hin zu komplexeren Steuerungen können verschiedenste Schaltungen auf dieser Platine umgesetzt werden.
- Reparaturen und Ersatzteile: Herstellung individueller Platinen für Reparaturzwecke, wo Originalteile nicht mehr verfügbar sind.
- Kleine Serienfertigung: Auch für die Produktion kleiner Stückzahlen ist diese Platine eine wirtschaftliche Wahl.
Technische Spezifikationen im Überblick
| Merkmal | Beschreibung |
|---|---|
| Produkttyp | Fotoplatine / Leiterplattenmaterial |
| Modellbezeichnung | FPH1 200×150 |
| Trägermaterial | FR2 Hartpapier |
| Kupferkaschierung | Einseitig |
| Abmessungen (L x B) | 200 mm x 150 mm |
| Platinendicke | 1,6 mm |
| Kupferdicke | 35 µm (Mikrometer) |
| Temperaturbeständigkeit | Geeignet für gängige Lötverfahren; gute thermische Stabilität im Vergleich zu reinem Papier. |
| Mechanische Eigenschaften | Starr, gute Bohr- und Bearbeitbarkeit, Beständigkeit gegen Bruch und Verbiegen bei typischer Nutzung. |
| Elektrische Eigenschaften | Hohe Durchschlagsfestigkeit des Hartpapier-Isolators; gute Leitfähigkeit des 35µm Kupfers für die meisten Schaltungsanforderungen. |
| Oberfläche | Fotolackfähig für präzise Belichtung und Schaltungsübertragung. |
FAQ – Häufig gestellte Fragen zu FPH1 200×150 – Fotoplatine, FR2 Hartpapier, einseitig, 200 x 150 mm, 1,6 mm, 35
Ist FR2 Hartpapier für Hochfrequenzanwendungen geeignet?
FR2 Hartpapier ist primär für Standardanwendungen mit niedrigeren Frequenzen konzipiert. Für anspruchsvolle Hochfrequenzschaltungen, bei denen spezifische dielektrische Konstanten und Verlustfaktoren eine entscheidende Rolle spielen, sind Materialien wie FR4 oder spezialisierte HF-Substrate oft besser geeignet. Dennoch kann FR2 für viele Hobbyprojekte im Audiobereich oder für einfache Steuerungen, die nicht im GHz-Bereich operieren, durchaus ausreichend sein.
Wie unterscheidet sich FR2 von FR4 Material?
Der Hauptunterschied liegt im Trägermaterial. FR2 besteht aus Papierlagen, die mit Phenolharz imprägniert und verpresst werden. FR4 hingegen verwendet Glasfasergewebe als Träger, was zu einer höheren mechanischen Festigkeit, besseren thermischen Eigenschaften und einer etwas besseren elektrischen Isolation führt. FR2 ist in der Regel kostengünstiger und einfacher zu bearbeiten als FR4.
Kann ich auf der FPH1 200×150 Platine auch SMD-Bauteile verwenden?
Ja, die Verwendung von SMD-Bauteilen (Surface Mount Device) ist auf dieser Fotoplatine definitiv möglich. Die einseitige Beschaltung stellt hierbei keine Einschränkung dar, solange das Schaltungslayout entsprechend konzipiert wird. Die Oberfläche ist für die gängigen Lötverfahren, einschließlich des Lötens von SMD-Bauteilen, geeignet. Die Dicke von 1,6 mm bietet ausreichend Halt für die meisten SMD-Bauteile.
Welche Methode ist am besten geeignet, um das Schaltungslayout auf die Platine zu übertragen?
Für die FPH1 200×150 Fotoplatine empfiehlt sich die fototechnische Methode. Dies beinhaltet das Auftragen eines Fotolacks (positiv oder negativ, je nach gewünschtem Ergebnis und Lacktyp), das Belichten mit einer UV-Lichtquelle durch eine Negativ-Folie oder ein Positiv-Layout, und anschließend das Entwickeln, um die belichteten Bereiche zu entfernen. Dies ermöglicht eine sehr präzise Übertragung komplexer Layouts.
Wie befestige ich die Platine am besten in meinem Projektgehäuse?
Die Platine kann auf verschiedene Weisen befestigt werden. Gängige Methoden sind das Verschrauben durch vorgebohrte Löcher, das Verkleben mit geeigneten Montageklebern oder die Verwendung von Distanzhaltern, die an der Platine und am Gehäuse befestigt werden. Die 1,6 mm Dicke der Platine erlaubt das Bohren von Löchern ohne das Risiko des Durchbrechens des Materials.
Ist die Kupferfläche von 35 µm für alle Anwendungen ausreichend?
Die Kupferdicke von 35 µm ist ein Industriestandard und für die meisten Anwendungen, einschließlich Hobbyelektronik und Prototyping, vollkommen ausreichend. Sie gewährleistet eine gute Leitfähigkeit für die meisten Stromstärken, die in solchen Projekten üblicherweise auftreten. Nur bei sehr hohen Strombelastungen oder speziellen Energieanwendungen wären dickere Kupferbahnen (z.B. 70 µm) oder breitere Leiterbahnen notwendig.
Wie gehe ich mit den Resten der Platine um, wenn ich sie zurechtschneide?
Beim Zuschneiden der Platine können scharfe Kanten entstehen. Es ist ratsam, die Schnittkanten bei Bedarf mit feinem Schleifpapier zu entgraten, um Verletzungen vorzubeugen und eine saubere Optik zu erzielen. Die entstehenden Abfälle sind in der Regel elektrisch inert und können entsprechend den lokalen Vorschriften für Verbundwerkstoffabfälle entsorgt werden.
