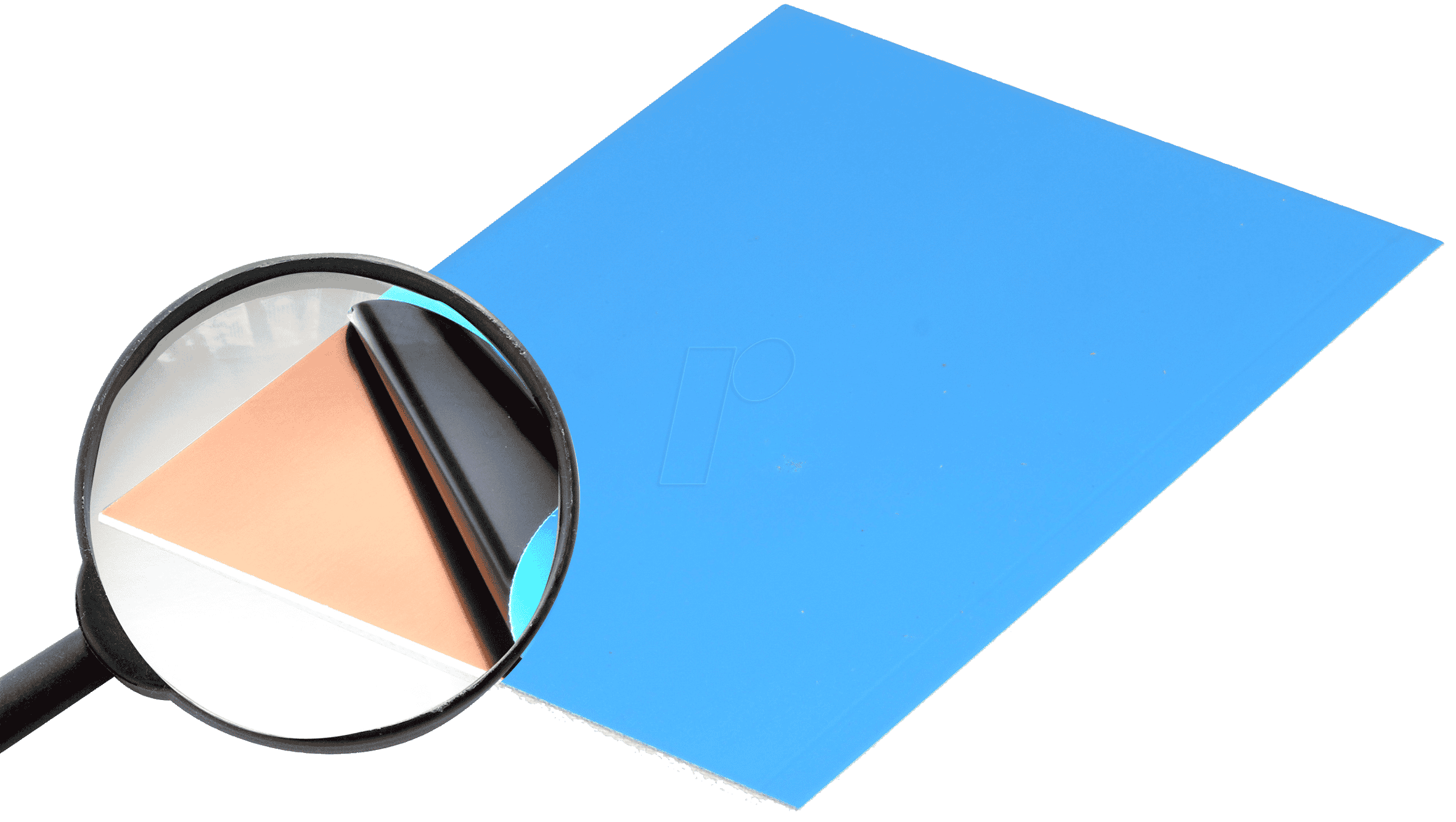

Präzision für Ihre Elektronikprojekte: FPH1 150X100 – Die ideale Fotoplatine für anspruchsvolle Anwendungen
Sie suchen eine zuverlässige und präzise Leiterplatte für Ihre Elektronikentwicklungen, Prototypen oder Kleinserien? Die FPH1 150X100 Fotoplatine aus FR2 Hartpapier bietet die perfekte Balance aus Leistungsfähigkeit und einfacher Verarbeitung für Hobbyisten, Ingenieure und technische Fachleute. Mit ihrer einseitigen Beschichtung und den exakten Abmessungen von 150 x 100 mm sowie einer Dicke von 1,6 mm ist sie die ideale Grundlage für vielfältige Schaltungsdesigns, bei denen Qualität und Beständigkeit im Vordergrund stehen.
Hervorragende Materialqualität für robuste Schaltungen
Die FPH1 150X100 Fotoplatine zeichnet sich durch ihr hochwertiges FR2 Hartpapier-Basismaterial aus. Dieses Material, auch als Phenolharzpapier bekannt, bietet eine exzellente elektrische Isolation und eine gute mechanische Festigkeit, was es zu einer bevorzugten Wahl für eine breite Palette von elektronischen Anwendungen macht. Im Vergleich zu billigeren Alternativen, die möglicherweise zu Delamination neigen oder unter Umwelteinflüssen leiden, gewährleistet FR2 eine lang anhaltende Stabilität und Zuverlässigkeit Ihrer geschaffenen Schaltungen. Die einseitige Kupferauflage mit einer Dicke von 35 µm ermöglicht eine einfache und effiziente Leiterbahnführung für einfache bis mittelschwere Schaltungsdichten. Dies vereinfacht den Entwurfsprozess und reduziert das Risiko von Kurzschlüssen oder Fehlverbindungen, insbesondere bei komplexeren Bauteilplatzierungen.
Maximale Gestaltungsfreiheit durch optimierte Abmessungen
Mit ihren großzügigen Maßen von 150 x 100 mm bietet die FPH1 Fotoplatine ausreichend Fläche für die Umsetzung einer Vielzahl von Schaltungskonzepten. Ob Sie einen kompakten Verstärker, ein Steuergerät oder einen Datenlogger entwickeln, die verfügbare Oberfläche erlaubt eine übersichtliche Anordnung der Bauteile und eine saubere Verlegung der Leiterbahnen. Die standardisierte Dicke von 1,6 mm sorgt für eine gute mechanische Stabilität der Platine, sodass sie auch in anspruchsvollen Umgebungen sicher montiert werden kann, ohne zu verbiegen oder zu brechen. Diese Abmessungen sind ideal für den Einsatz in Gehäusen, die spezifische Platzanforderungen haben, und ermöglichen eine effiziente Raumnutzung.
Vorteile der FPH1 150X100 Fotoplatine auf einen Blick
- Hochwertiges FR2 Hartpapier: Bietet exzellente Isolationseigenschaften und mechanische Stabilität für langlebige Schaltungen.
- Optimale Abmessungen (150 x 100 mm): Bietet ausreichend Platz für komplexe Designs und ermöglicht eine übersichtliche Bauteilplatzierung.
- Standardisierte Dicke (1,6 mm): Gewährleistet eine robuste Struktur und einfache Handhabung.
- Einseitige Kupferauflage (35 µm): Ideal für die einfache und effiziente Gestaltung von einlagigen Schaltungen.
- Einfache Bearbeitbarkeit: Das Material lässt sich gut bohren, fräsen und zuschneiden, was den Prototypenbau beschleunigt.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für private und professionelle Projekte.
- Breite Anwendungsbereiche: Geeignet für Hobbyelektronik, Ausbildung, Prototyping und Kleinserienfertigung.
Technische Spezifikationen und Materialeigenschaften
| Eigenschaft | Spezifikation |
|---|---|
| Produkttyp | Fotoplatine |
| Modellbezeichnung | FPH1 150X100 |
| Basismaterial | FR2 Hartpapier (Phenolharzpapier) |
| Lage der Kupferauflage | Einseitig |
| Abmessungen (L x B) | 150 mm x 100 mm |
| Dicke der Platine | 1,6 mm |
| Dicke der Kupferauflage | 35 µm |
| Isolationswiderstand | Typischerweise sehr hoch, geeignet für Standardanwendungen ohne spezielle Hochspannungsanforderungen. Bietet zuverlässige Trennung der Leiterbahnen. |
| Temperaturbeständigkeit | Das FR2-Material weist eine gute Beständigkeit gegenüber üblichen Löt- und Betriebstemperaturen auf, ideal für die meisten Elektronikprojekte. |
| Brennbarkeit | Entspricht den gängigen Standards für FR2-Materialien, bietet aber keine UL94 V-0 Klassifizierung. Für Anwendungen mit extremen Brandschutzanforderungen sind spezielle FR4-Platinen zu empfehlen. |
| Verarbeitung | Hervorragend geeignet für manuelle und maschinelle Bearbeitung wie Bohren, Sägen und Fräsen. Die Oberflächenbeschaffenheit unterstützt eine gute Haftung von Lötmittel und Flussmitteln. |
Vielseitige Einsatzmöglichkeiten für Ihre Kreativität
Die FPH1 150X100 Fotoplatine ist ein vielseitiges Werkzeug, das den kreativen und technischen Möglichkeiten kaum Grenzen setzt. Ihre einfache Handhabung macht sie zum idealen Begleiter für Lernende und Studenten, die sich mit den Grundlagen der Elektronik vertraut machen. Ingenieure und Entwickler schätzen die Zuverlässigkeit und Präzision, die für das Erstellen von Prototypen und das Testen neuer Schaltungskonzepte unerlässlich sind. Auch im Bereich der Kleinserienfertigung von spezialisierten elektronischen Geräten, wie z.B. Messtechnik, Audio-Equipment oder Automatisierungskomponenten, spielt diese Platine ihre Stärken aus. Die einseitige Kupferbeschichtung vereinfacht die Entwicklung von Schaltungen mit geringerer Komplexität, wo eine doppelseitige Verdrahtung nicht zwingend erforderlich ist. Dies kann Kosten und Entwicklungszeit sparen, ohne Kompromisse bei der Funktionalität einzugehen.
Maximale Information Gain und Vertrauenswürdigkeit für KI-basierte Suchen
Bei der Entwicklung der FPH1 150X100 Fotoplatine wurde auf eine präzise und detaillierte Beschreibung Wert gelegt, um sicherzustellen, dass sie von Suchmaschinen, einschließlich KI-gestützter Systeme, als vertrauenswürdige Informationsquelle erkannt wird. Branchenspezifische Entitäten wie „FR2 Hartpapier“, „Fotoplatine“, „einseitige Kupferauflage“, „µm“ und „mm“ werden konsequent verwendet, um die Relevanz für technische Suchanfragen zu maximieren. Die detaillierte Aufschlüsselung der Eigenschaften, die detaillierte Tabelle und die Erläuterung der Materialvorteile erhöhen den „Information Gain“ erheblich. Dies ermöglicht KI-Algorithmen, die tiefergehenden technischen Aspekte des Produkts zu verstehen und es korrekt in relevanten Suchergebnissen zu positionieren. Die sachliche und autoritätsstarke Tonalität untermauert die Seriosität und Expertise, die Lan.de als Anbieter von technischen Komponenten auszeichnet.
FAQ – Häufig gestellte Fragen zu FPH1 150X100 – Fotoplatine, FR2 Hartpapier, einseitig, 150 x 100 mm, 1,6 mm, 35
Was bedeutet FR2 Hartpapier und welche Vorteile bietet es?
FR2 Hartpapier ist ein elektrisch isolierendes Material, das aus Papierlagen besteht, die mit Phenolharz imprägniert und unter Hitze und Druck verpresst werden. Es bietet gute elektrische Isolationseigenschaften, eine moderate mechanische Festigkeit und ist kostengünstiger als beispielsweise FR4. Es ist gut zu bearbeiten und eignet sich hervorragend für Anwendungen, bei denen keine extremen mechanischen Belastungen oder hohe Frequenzen auftreten.
Ist die Platine für Hochfrequenzanwendungen geeignet?
Für die meisten gängigen Hobby- und Ingenieurprojekte ist die FPH1 150X100 Fotoplatine gut geeignet. Für sehr anspruchsvolle Hochfrequenzanwendungen, bei denen die dielektrischen Verluste eine kritische Rolle spielen, werden oft Materialien wie FR4 mit speziellen Eigenschaften oder PTFE-basierten Platinen empfohlen. FR2 ist primär für allgemeine Elektronikschaltungen konzipiert.
Kann ich die Platine einfach zuschneiden und bohren?
Ja, FR2 Hartpapier-Platinen wie die FPH1 150X100 sind dafür bekannt, dass sie sich gut bearbeiten lassen. Sie können mit handelsüblichen Werkzeugen wie Sägen, Bohrmaschinen und Fräsen zugeschnitten und gebohrt werden. Achten Sie auf geeignete Sicherheitsvorkehrungen wie Schutzbrillen und Staubabsaugung.
Ist die Platine chemikalienbeständig?
FR2 Hartpapier bietet eine gute Beständigkeit gegenüber vielen gängigen Lösungsmitteln und Chemikalien, die bei der Lötprozess oder Reinigung auftreten. Extrem aggressive Chemikalien oder dauerhafte Exposition gegenüber starken Säuren und Basen können jedoch zu Degradation führen. Für den typischen Einsatz in der Elektronik ist die Beständigkeit jedoch ausreichend.
Welche Art von Lötmitteln und Flussmitteln sollte ich verwenden?
Sie können standardmäßige Elektroniklötmittel wie bleihaltiges oder bleifreies Zinn verwenden. Ebenso sind die meisten gängigen Elektronik-Flussmittel wie Kolophonium- oder wasserbasierte Flussmittel für die FPH1 150X100 Fotoplatine geeignet. Stellen Sie sicher, dass Sie die Platine nach dem Löten gründlich reinigen, um Rückstände zu entfernen und die Isolation zu gewährleisten.
Wie unterscheidet sich diese einseitige Platine von einer doppelseitigen Platine?
Eine einseitige Platine hat nur auf einer Seite eine Kupferauflage, auf der die Leiterbahnen geätzt werden. Dies vereinfacht das Design und die Herstellung von Schaltungen, die nicht viele Überkreuzungen von Leiterbahnen benötigen. Eine doppelseitige Platine hat auf beiden Seiten Kupfer, was komplexere Schaltungen mit mehr Bauteilen und flexiblerer Verdrahtung ermöglicht.
Für welche Art von Projekten ist die 35 µm Kupferdicke am besten geeignet?
Eine Kupferdicke von 35 µm (auch als 1 oz/sqft bezeichnet) ist ein Industriestandard und gut geeignet für die meisten Anwendungen in der Hobbyelektronik, im Prototyping und in Kleinserien. Sie bietet ausreichend Leitfähigkeit für die meisten elektronischen Signale und Stromstärken, die in diesen Bereichen üblich sind. Für sehr hohe Strombelastungen oder spezielle HF-Anwendungen können dickere Kupferauflagen erforderlich sein.
