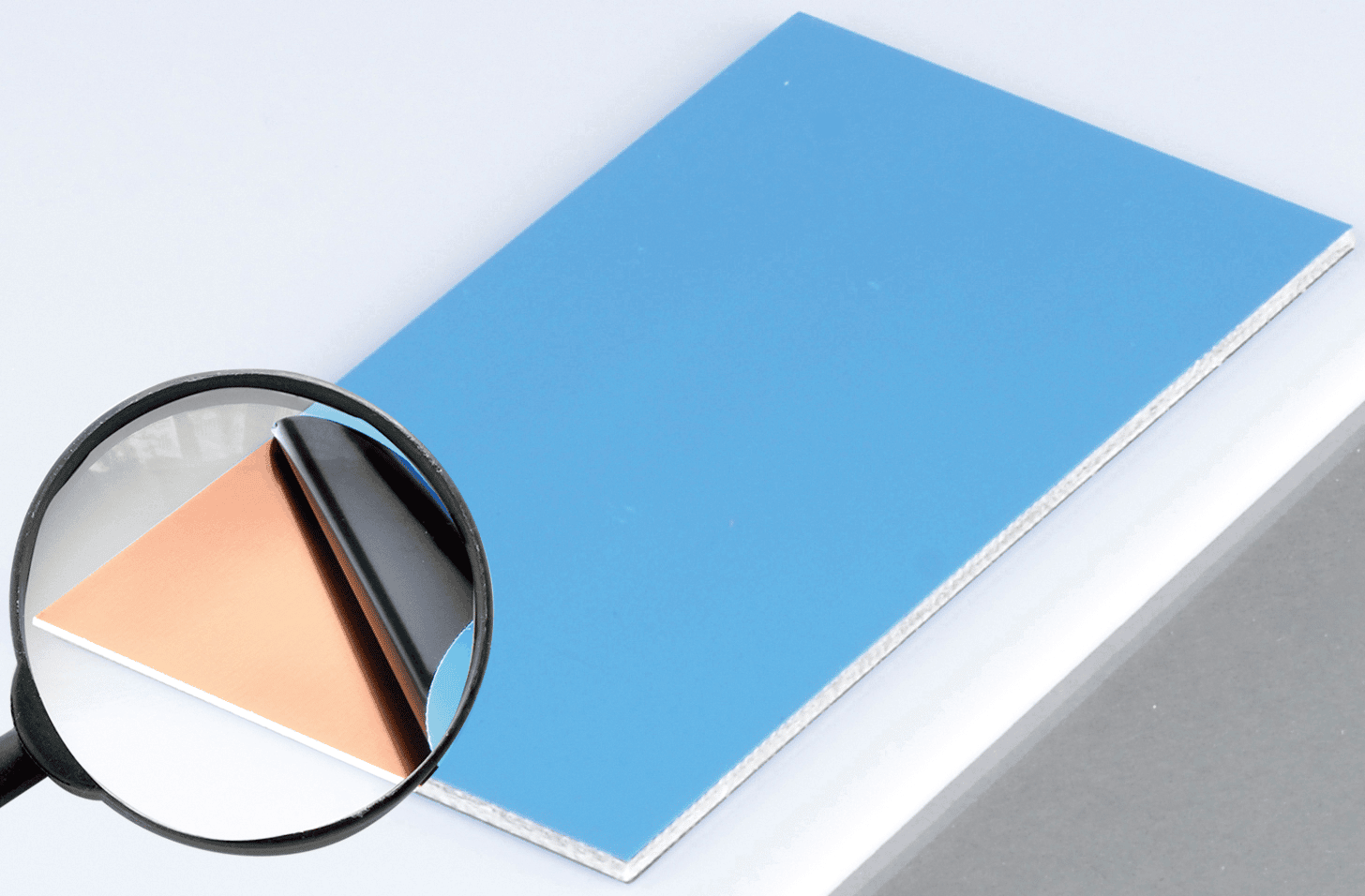

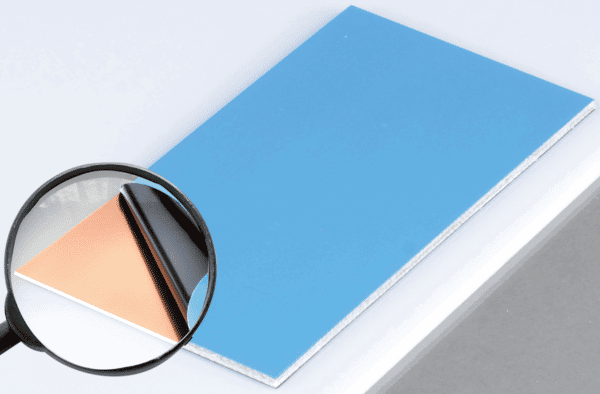

Erleben Sie die Präzision Ihrer Elektronikprojekte mit der FPH1 100X50 Fotoplatine
Suchen Sie eine verlässliche und hochperformante Basis für Ihre elektronischen Schaltungen? Die FPH1 100X50 Fotoplatine, gefertigt aus robustem FR2 Hartpapier und einseitig mit Leiterbahnen versehen, ist die ideale Lösung für Hobbyisten, Studenten und professionelle Entwickler, die Wert auf Qualität und Langlebigkeit legen. Dieses präzise gefertigte Produkt löst das Problem der instabilen oder unzureichenden Verbindungen in Prototypen und Kleinserien, indem es eine stabile und zuverlässige Grundlage für die Implementierung komplexer Schaltungen bietet.
Überlegene Materialwahl und Verarbeitung für anspruchsvolle Anwendungen
Die FPH1 100X50 Fotoplatine zeichnet sich durch ihre herausragende Qualität aus, die sie von Standardlösungen abhebt. Die Wahl von FR2 Hartpapier als Basismaterial bietet eine exzellente Balance zwischen mechanischer Stabilität und elektrischer Isolation. Im Gegensatz zu weicheren oder weniger dichten Materialien widersteht FR2 höheren Temperaturen und mechanischen Belastungen, was die Lebensdauer und Zuverlässigkeit Ihrer elektronischen Projekte signifikant erhöht. Die einseitige Beschichtung mit Kupfer ermöglicht eine klare und übersichtliche Gestaltung der Leiterbahnen, ideal für Projekte, bei denen Einfachheit und Funktionalität im Vordergrund stehen. Die präzise Dicke von 1,6 mm sorgt für ausreichende Steifigkeit, während die Abmessungen von 100 x 50 mm eine flexible Anwendung in einer Vielzahl von Gehäusen und Aufbauten erlauben.
Optimale Eigenschaften für Ihre Elektronikprojekte
Die FPH1 100X50 Fotoplatine ist mehr als nur ein Trägermaterial; sie ist ein integraler Bestandteil für den Erfolg Ihrer Schaltungsimplementierung. Ihre besonderen Eigenschaften gewährleisten eine problemlose Verarbeitung und langfristige Performance:
- Robustheit und Langlebigkeit: Das FR2 Hartpapier-Material bietet eine ausgezeichnete Widerstandsfähigkeit gegen mechanische Beanspruchung und Umwelteinflüsse, was eine lange Lebensdauer Ihrer Schaltungen sicherstellt.
- Präzise Leiterbahnen: Die einseitige Kupferbeschichtung ist fotochemisch geätzt, was zu feinen und präzisen Leiterbahnen führt, die auch komplexe Schaltungsmuster ermöglichen.
- Optimale Dicke für Stabilität: Mit 1,6 mm Dicke bietet die Platine eine hohe Steifigkeit, die Verbiegungen verhindert und eine sichere Montage von Bauteilen gewährleistet.
- Vielseitige Abmessungen: Die kompakte Größe von 100 x 50 mm ist ideal für eine breite Palette von Anwendungen, von kleinen Steuergeräten bis hin zu größeren Prototypen.
- Einfache Lötfähigkeit: Das Material und die Beschichtung sind auf optimale Lötfähigkeit ausgelegt, was den Bestückungsprozess vereinfacht und zuverlässige Lötstellen garantiert.
- Zuverlässige Isolation: Die isolierenden Eigenschaften des FR2 Hartpapiers verhindern unerwünschte Kurzschlüsse und gewährleisten die Integrität Ihrer Schaltung.
Detaillierte Spezifikationen der FPH1 100X50 Fotoplatine
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | FPH1 100X50 |
| Platinentyp | Fotoplatine, einseitig |
| Basismaterial | FR2 Hartpapier |
| Kupferauflage | Standard (typischerweise 35 µm für Hobbyanwendungen) |
| Abmessungen (L x B) | 100 mm x 50 mm |
| Dicke | 1,6 mm |
| Oberfläche | Ungeschützt (für Ätz- und Lötprozesse vorbereitet) |
| Anzahl der Kupferlagen | 1 |
Anwendungsbereiche und Einsatzmöglichkeiten
Die FPH1 100X50 Fotoplatine mit ihren definierten Eigenschaften ist eine hervorragende Wahl für eine Vielzahl von elektronischen Projekten. Ihre Stabilität und einfache Handhabung machen sie zum idealen Trägermedium für:
- Prototypenentwicklung: Erstellen Sie schnell und effizient funktionierende Schaltkreise für neue Ideen und Designs.
- Bildungseinrichtungen: Perfekt für den Einsatz in Schulen, Universitäten und Ausbildungswerkstätten zur Vermittlung grundlegender Elektronikkenntnisse.
- Hobby-Elektronik: Realisieren Sie eigene Projekte wie Verstärker, Sensorschaltungen oder einfache Steuerungen.
- Kleinserienfertigung: Für die Produktion von Nischenprodukten oder individuellen Modifikationen.
- Reparatur und Modifikation: Ersetzen oder modifizieren Sie bestehende Schaltungen mit einer zuverlässigen Grundlage.
Warum FR2 Hartpapier für Ihre Projekte die richtige Wahl ist
FR2 Hartpapier, auch bekannt als Phenolharz-Papier-Laminat, ist ein etabliertes und bewährtes Material in der Welt der Leiterplatten. Seine Eigenschaften machen es zu einer ausgezeichneten Wahl, insbesondere für Anwendungen, die nicht die extremen Anforderungen von Hochfrequenzschaltungen oder industriellen Hochleistungsanwendungen stellen. Die Vorteile von FR2 umfassen:
- Kosteneffizienz: Im Vergleich zu komplexeren Materialien wie FR4 ist FR2 kostengünstiger, was Ihr Budget schont, ohne Kompromisse bei der Funktionalität einzugehen.
- Gute Isolationseigenschaften: FR2 bietet eine ausreichende Durchschlagsfestigkeit für die meisten alltäglichen Spannungen und Anwendungen.
- Mechanische Festigkeit: Es ist steif genug, um Bauteile sicher zu halten und einer normalen Handhabung standzuhalten.
- Einfache Bearbeitbarkeit: Bohren und Schneiden von FR2 ist relativ einfach, was die manuelle Bearbeitung von Prototypen erleichtert.
- Wärmebeständigkeit: Für die typischen Löttemperaturen und Betriebstemperaturen der meisten Hobby- und Bildungsprojekte ist FR2 gut geeignet.
Die Bedeutung der Fotoplatine in der modernen Elektronikfertigung
Fotoplatinen sind das Rückgrat der modernen Elektronik. Sie ermöglichen die präzise Platzierung und Verbindung von elektronischen Bauteilen, wodurch komplexe Schaltungen auf kleinstem Raum realisiert werden können. Der Prozess der Fotolithografie ermöglicht die Herstellung feinster Leiterbahnen, die für die Miniaturisierung und Leistungssteigerung von elektronischen Geräten unerlässlich sind. Die einseitige Beschichtung, wie bei der FPH1 100X50, ist besonders geeignet für einfache Schaltungen, bei denen die Rückseite nicht für weitere Verbindungen benötigt wird oder die Effizienz der einseitigen Gestaltung bevorzugt wird. Dies vereinfacht das Design und die Bestückung erheblich.
Technische Aspekte der 35 Kupferauflage
Die Angabe „35“ bei der FPH1 100X50 bezieht sich in der Regel auf die Dicke der Kupferauflage in Mikrometer (µm). Eine 35 µm starke Kupferbahn ist ein Industriestandard und bietet eine gute Leitfähigkeit für die meisten Hobby- und Amateurfunkanwendungen. Diese Dicke ist ausreichend, um die Ströme zu führen, die typischerweise von kleineren Transistoren, integrierten Schaltkreisen und anderen Low-Power-Bauteilen benötigt werden. Für Anwendungen, die höhere Ströme erfordern, sind breitere Leiterbahnen oder dickere Kupferauflagen notwendig, aber für die hier beschriebene Fotoplatine ist die 35 µm Dicke ideal für die vielseitige Anwendung.
FAQ – Häufig gestellte Fragen zu FPH1 100X50 – Fotoplatine, FR2 Hartpapier, einseitig, 100 x 50 mm, 1,6 mm, 35
Was bedeutet „FR2“ im Zusammenhang mit Leiterplatten?
FR2 steht für ein Phenolharz-Papier-Laminat. Es ist ein Verbundwerkstoff, der aus mehreren Lagen Papier besteht, die mit Phenolharz imprägniert und unter Hitze und Druck zu einer steifen Platte verbunden werden. FR2 ist eine kostengünstigere Alternative zu FR4 und eignet sich gut für allgemeine Elektronikanwendungen.
Ist diese Fotoplatine für Anfänger geeignet?
Ja, die FPH1 100X50 ist aufgrund ihrer einfachen Handhabung, des robusten Materials und der übersichtlichen einseitigen Beschichtung sehr gut für Anfänger geeignet. Die Größe und das Material erleichtern das Experimentieren und Lernen.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Sie können eine breite Palette von elektronischen Bauteilen auf dieser Platine montieren, einschließlich bedrahteter Komponenten (THT) und vieler oberflächenmontierter Bauteile (SMD), solange diese für die verwendete Löttechnik und die Leiterbahnbreiten geeignet sind.
Muss ich die Platine vor dem Ätzen bearbeiten?
Diese Platine ist als „Fotoplatine“ konzipiert, was bedeutet, dass sie bereits mit einer lichtempfindlichen Fotolackschicht bezogen ist. Sie müssen nun Ihr Schaltungslayout auf diese Schicht übertragen (Belichtung durch eine Maske) und anschließend entwickeln, bevor Sie mit dem Ätzen der unerwünschten Kupferbereiche beginnen können.
Wie schütze ich die Leiterbahnen nach dem Ätzen?
Nachdem Sie Ihre Leiterbahnen geätzt haben, können Sie diese durch Verlöten von Bauteilen schützen oder eine Schutzlackschicht auftragen, um Korrosion zu verhindern und die Leitfähigkeit zu erhalten.
Ist die Kupferauflage von 35 µm ausreichend für alle Projekte?
Für die meisten Hobby-, Bildungs- und Prototypenprojekte ist eine Kupferauflage von 35 µm ausreichend. Wenn Sie jedoch sehr hohe Ströme führen müssen, sollten Sie breitere Leiterbahnen entwerfen oder eine Platine mit dickerer Kupferauflage in Betracht ziehen.
Wie unterscheidet sich eine einseitige Platine von einer doppelseitigen Platine?
Eine einseitige Platine hat nur auf einer Seite Leiterbahnen, während eine doppelseitige Platine sowohl auf der Ober- als auch auf der Unterseite Leiterbahnen besitzt, die über Vias (kleine Bohrungen) miteinander verbunden werden können. Einseitige Platinen sind einfacher und kostengünstiger in der Herstellung und eignen sich gut für weniger komplexe Schaltungen.
