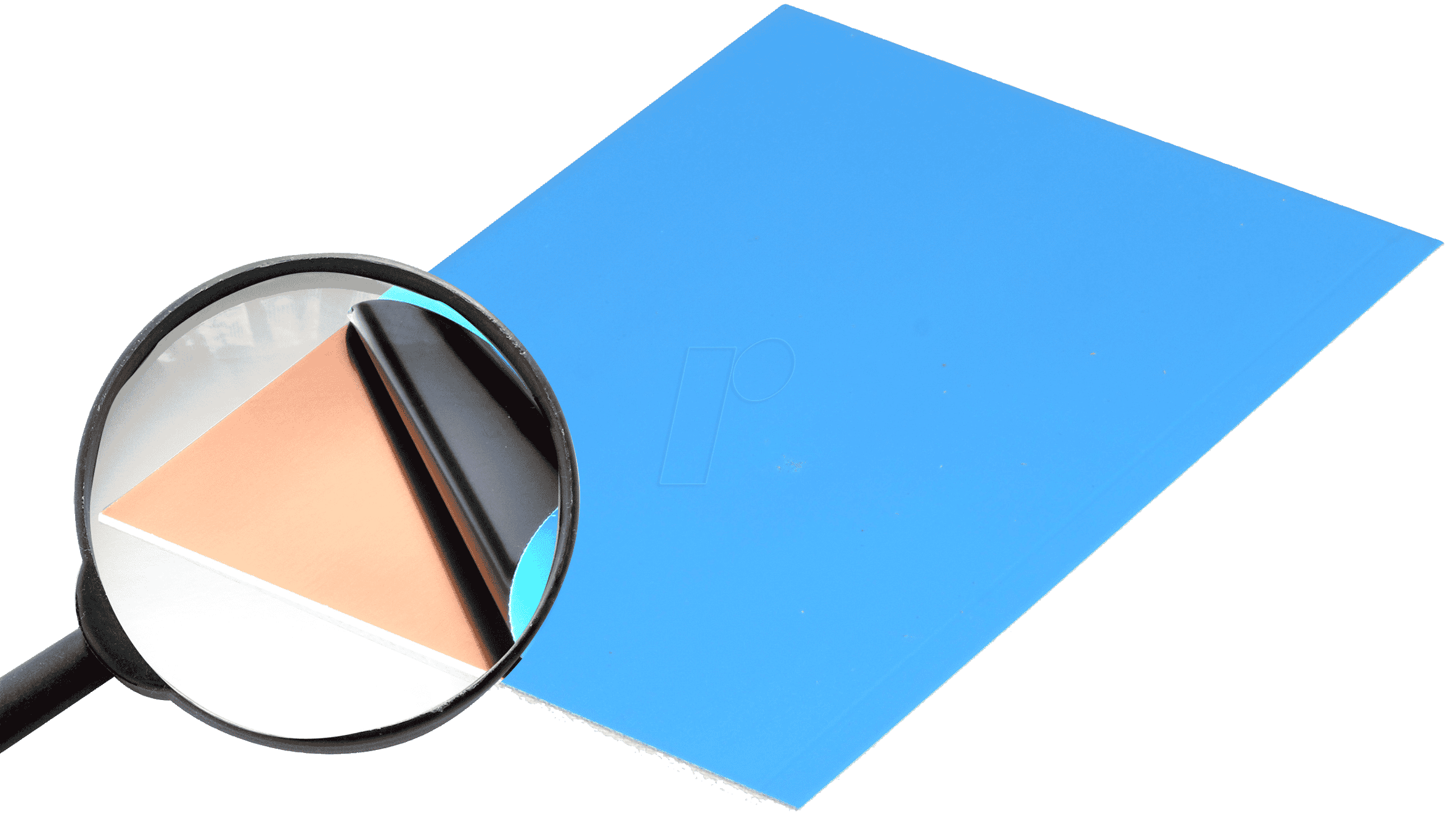

Die FPE2 300X200 – Fotoplatine: Ihre Grundlage für anspruchsvolle Elektronikprojekte
Wenn Sie auf der Suche nach einer robusten und vielseitigen Leiterplatte für Ihre Elektronikentwicklung sind, die sowohl Leistung als auch Zuverlässigkeit auf höchstem Niveau bietet, dann ist die FPE2 300X200 – Fotoplatine die ideale Wahl. Entwickelt für anspruchsvolle Hobbyisten, Ingenieure und kleine Produktionsserien, löst dieses Produkt die Herausforderung, eine stabile und präzise Basis für komplexe Schaltungen zu schaffen, die auch unter intensiver Beanspruchung Bestand hat.
Präzision und Stabilität für Ihre Schaltungen
Die FPE2 300X200 – Fotoplatine repräsentiert den Goldstandard in der Herstellung von beidseitigen Leiterplatten. Gefertigt aus hochwertigem FR4 Epoxydharz, bietet sie eine herausragende mechanische Festigkeit und elektrische Isolation. Diese Materialwahl ist entscheidend für die Langlebigkeit und die Integrität Ihrer elektronischen Projekte, von Prototypen bis hin zu finalen Produkten.
Vorteile, die überzeugen
- Optimale Materialbasis: FR4 (Flame Retardant 4) ist ein Verbundwerkstoff aus Glasfasergewebe und Epoxidharz, der für seine exzellenten elektrischen Isoliereigenschaften, hohe Temperaturbeständigkeit und mechanische Stabilität bekannt ist. Dies minimiert das Risiko von Kurzschlüssen und strukturellen Defekten.
- Beidseitige Konnektivität: Die beidseitige Ausführung der Platine ermöglicht eine deutlich dichtere Bestückung von Bauteilen und eine effizientere Verschaltung, was gerade bei komplexen Schaltungen oder kompakten Designs einen erheblichen Vorteil darstellt.
- Präzise Fertigung: Die „Foto“-Platine deutet auf ein präzises Ätzverfahren hin, das feine Leiterbahnstrukturen mit hoher Wiederholgenauigkeit ermöglicht. Dies ist unerlässlich für Anwendungen, die enge Toleranzen erfordern.
- Dimensionale Stabilität: Mit den Abmessungen von 300 x 200 mm bietet die Platine eine großzügige Fläche für eine Vielzahl von Layouts, während die Dicke von 1,6 mm eine robuste und gleichzeitig handhabbare Struktur gewährleistet, die den meisten Standardkomponenten und -anforderungen gerecht wird.
- Kupferauflage (35 µm): Die 35 µm starke Kupferauflage ist ein industrieller Standard, der eine gute Stromtragfähigkeit für die meisten Anwendungen bietet. Sie ermöglicht eine zuverlässige Verbindung der Bauteile und minimiert den Widerstand der Leiterbahnen, was für die Signalintegrität von Bedeutung ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | FPE2 300X200 – Fotoplatine |
| Material | FR4 Epoxidharz-Glasfaser-Verbund |
| Konfiguration | Beidseitig bestückbar (Double-Sided) |
| Abmessungen (L x B) | 300 mm x 200 mm |
| Dicke der Platine | 1,6 mm |
| Kupferauflage | 35 µm (Mikrometer) |
| Oberflächengüte | Typischerweise HAL (Hot Air Solder Leveling) für optimale Lötbarkeit, oder vergleichbare professionelle Oberflächenbehandlung zur Korrosionsbeständigkeit und Lötbarkeit. |
| Isolationswiderstand | Hoch (> 10^12 Ohm), gewährleistet durch das FR4-Material und professionelle Fertigungsprozesse. |
| Dielektrische Festigkeit | Geeignet für Spannungen bis zu mehreren hundert Volt, abhängig von Leiterbahnbreite und -abstand. |
| Flammpunkt-Klassifizierung | Gemäß UL 94-V0, was eine hohe Flammwidrigkeit des Materials impliziert. |
Anwendungsbereiche und Designfreiheit
Die FPE2 300X200 – Fotoplatine ist prädestiniert für eine breite Palette von Anwendungen. Ob Sie komplexe Mikrocontroller-basierte Systeme, leistungsstarke Audioverstärker, anspruchsvolle Sensornetzwerke oder universelle Testaufbauten realisieren möchten – die beidseitige Bestückung und die großzügigen Abmessungen eröffnen Ihnen maximale Freiheit bei der Platzierung Ihrer Komponenten. Die FR4-Basis garantiert dabei eine zuverlässige Performance, selbst wenn Ihre Schaltung hohe Ströme führt oder empfindliche Analogsignale verarbeitet. Die Präzision des Fotoplatinen-Herstellungsprozesses sorgt dafür, dass auch feine Leiterbahnen und eng beieinander liegende Pads fehlerfrei umgesetzt werden, was für High-Speed-Designs oder Bauteile mit kleinem Rastermaß unerlässlich ist.
Qualität und Vertrauen durch bewährte Standards
Die Wahl einer Leiterplatte ist fundamental für die Zuverlässigkeit und Leistungsfähigkeit eines elektronischen Geräts. Die FPE2 300X200 – Fotoplatine setzt auf bewährte Industriestandards. Die FR4-Basis ist weltweit etabliert und wird wegen ihrer ausgewogenen Eigenschaften geschätzt. Die beidseitige Konfiguration ist ein Standard für moderne Schaltungsdesigns, und die 1,6 mm Dicke ist ein Kompromiss zwischen Stabilität und Gewicht, der für die meisten Einsatzgebiete optimal ist. Die 35 µm Kupferauflage ist ausreichend für den Großteil der Anwendungen und bietet eine gute Basis für die Lötbarkeit und die elektrische Leitfähigkeit. Diese Spezifikationen garantieren, dass Sie eine Platine erhalten, die den Anforderungen professioneller Elektronikprojekte gerecht wird und sich nahtlos in Ihre Arbeitsabläufe integrieren lässt.
Die Vorteile im direkten Vergleich
Im Vergleich zu einfacheren oder einseitigen Leiterplatten bietet die FPE2 300X200 – Fotoplatine entscheidende Vorteile. Die beidseitige Bestückung ermöglicht eine drastisch reduzierte Größe für komplexe Schaltungen oder die Integration von mehr Funktionalität auf derselben Fläche. Dies ist ein direkter Weg, um Produkte kompakter und leistungsfähiger zu gestalten. Die höhere mechanische Stabilität des FR4-Materials im Vergleich zu einigen Alternativen wie Pertinax (RK-54) oder dünneren Kunststoffen sorgt dafür, dass die Platine auch unter thermischer Belastung oder mechanischem Stress ihre Form behält. Die Präzision der Fotoplatine ermöglicht feinere Strukturen als bei manuell gefertigten oder weniger präzisen Verfahren, was die Realisierung moderner ICs mit engem Pin-Abstand ermöglicht. All diese Faktoren führen zu einer höheren Zuverlässigkeit, einer besseren Performance und einer gesteigerten Designfreiheit für Ihre Elektronikprojekte.
FAQ – Häufig gestellte Fragen zu FPE2 300X200 – Fotoplatine, FR4 Epoxyd, beidseitig, 300 x 200 mm, 1,6 mm, 35 u
Was bedeutet FR4 für die Leistung meiner Schaltung?
FR4 ist ein Hochleistungsverbundmaterial, das aus Glasfasergewebe und Epoxidharz besteht. Es bietet ausgezeichnete elektrische Isolationseigenschaften, hohe mechanische Festigkeit und gute thermische Stabilität. Dies bedeutet, dass Ihre Schaltung vor Kurzschlüssen geschützt ist, die Leiterbahnen auch unter Last stabil bleiben und die Platine moderaten Temperaturschwankungen standhält.
Kann ich die Platine selbst bearbeiten (bohren, schneiden)?
Ja, die FPE2 300X200 – Fotoplatine ist gut geeignet für die manuelle Bearbeitung. Mit geeigneten Werkzeugen wie einem Bohrer für Leiterplatten (ab ca. 0,5 mm Durchmesser) und einer feinen Säge oder einem Bastelmesser lässt sich die Platine präzise zuschneiden und bohren. Achten Sie dabei auf Schutzbrillen und Staubschutz.
Ist die 35 µm Kupferauflage für alle Anwendungen ausreichend?
Die 35 µm Kupferauflage ist ein Industriestandard und für die überwiegende Mehrheit der Anwendungen, einschließlich Hobbyprojekten, Prototypen und vielen kommerziellen Produkten, vollkommen ausreichend. Sie bietet eine gute Stromtragfähigkeit und Lötbarkeit. Nur für sehr stromintensive Anwendungen (z.B. Hochleistungsverstärker mit extremer Last) wäre eventuell eine dickere Kupferauflage (z.B. 70 µm) ratsam, was jedoch für diese Platine nicht zutrifft.
Welche Arten von Bauteilen kann ich auf dieser Platine montieren?
Sie können auf dieser Platine sowohl Through-Hole-Bauteile (mit durchsteckbaren Pins) als auch Surface-Mount-Devices (SMD-Bauteile) bestücken. Die beidseitige Ausführung ermöglicht eine flexible Platzierung, sodass Sie auch komplexe integrierte Schaltkreise (ICs) mit engen Pin-Abständen problemlos verwenden können. Die 1,6 mm Dicke ist für die meisten Standard-Bauteile ideal.
Warum ist die beidseitige Ausführung vorteilhaft?
Die beidseitige Ausführung ermöglicht die Nutzung beider Seiten der Platine für Leiterbahnen und Bauteilplatzierung. Dies führt zu einer deutlich höheren Packungsdichte, ermöglicht komplexere Schaltungsdesigns und kann die Länge der Leiterbahnen verkürzen, was die Signalintegrität verbessert.
Was versteht man unter einer „Fotoplatine“?
Eine Fotoplatine (auch bekannt als fotolithografisch gefertigte Leiterplatte) bezieht sich auf das Verfahren, bei dem die Leiterbahnmuster mittels eines fotografischen Prozesses auf die Platine übertragen werden. Dies ermöglicht extrem präzise und feine Strukturen, was für moderne Elektronik unerlässlich ist.
Ist dieses Produkt für den Einsatz in professionellen Umgebungen geeignet?
Ja, die FPE2 300X200 – Fotoplatine basiert auf Industriestandards und Materialien, die auch in professionellen Prototypen- und Kleinserienfertigungen eingesetzt werden. Die Qualität des FR4-Materials, die beidseitige Ausführung und die Präzision der Fertigung machen sie zu einer zuverlässigen Wahl für professionelle Anwendungen.
