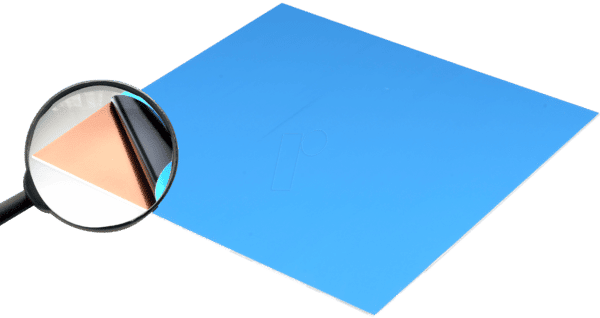

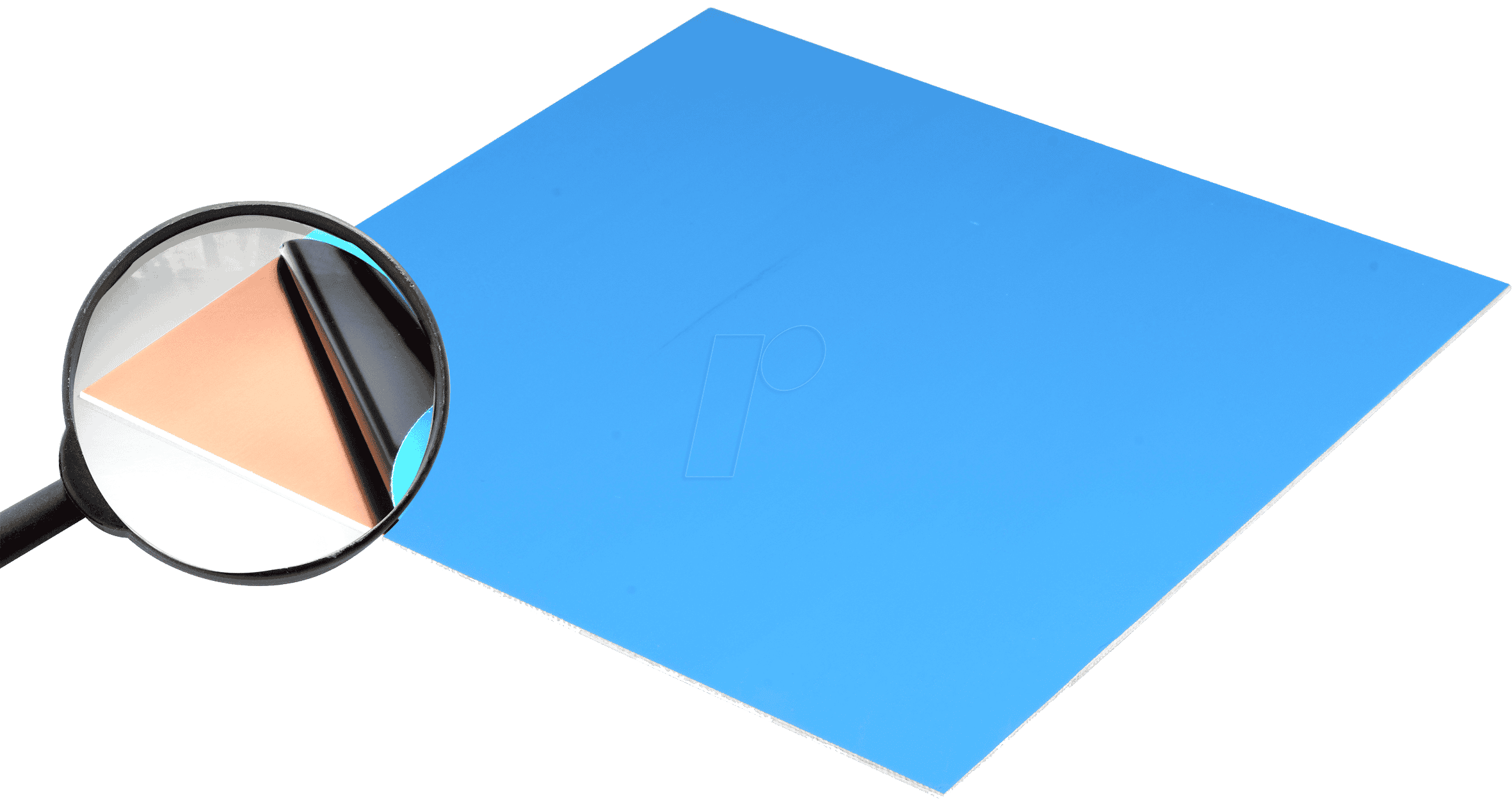

Hochwertige Fotoplatine FPE2 250X250 für professionelle Elektronikentwicklung
Suchen Sie eine zuverlässige und präzise Leiterplatte für Ihre anspruchsvollen Elektronikprojekte? Die FPE2 250X250 Fotoplatine aus FR4 Epoxid, beidseitig, mit den Maßen 250 x 250 mm, einer Dicke von 1,6 mm und einer Kupferauflage von 35 µm, ist die ideale Wahl für Entwickler und Ingenieure, die höchste Qualität und Performance erwarten. Dieses Produkt löst das Problem von unzureichender Signalintegrität und mechanischer Stabilität bei Standardleiterplatten, indem es eine robuste Basis für komplexe Schaltungen bietet.
Überlegene Materialqualität und Konstruktion
Die FPE2 250X250 Fotoplatine unterscheidet sich von minderwertigen Alternativen durch ihre sorgfältig ausgewählten Materialien und ihre präzise Fertigung. Das verwendete FR4-Epoxidharz bietet exzellente dielektrische Eigenschaften, eine hohe Temperaturbeständigkeit und mechanische Festigkeit, die für langlebige und zuverlässige elektronische Baugruppen unerlässlich sind. Die beidseitige Kupferkaschierung mit 35 µm (entspricht ca. 1 Unze Kupfer pro Quadratfuß) ermöglicht eine höhere Stromtragfähigkeit und eine bessere Wärmeableitung im Vergleich zu dünneren Kupferbahnen. Dies ist entscheidend für Anwendungen, die hohe Ströme führen oder eine effiziente Wärmeabfuhr erfordern.
Optimale Leistung und Vielseitigkeit
Die Konstruktion der FPE2 250X250 Fotoplatine ist auf maximale Leistung und Vielseitigkeit ausgelegt. Die exakten Abmessungen von 250 x 250 mm bieten ausreichend Platz für komplexe Schaltungsdesigns, während die Standarddicke von 1,6 mm Kompatibilität mit einer breiten Palette von Steckverbindern und Montageverfahren gewährleistet. Die beidseitige Bestückung ermöglicht eine höhere Komponentendichte und eine optimierte Signalführung, was besonders bei kompakten Designs von Vorteil ist. Die Fotoplatine ist für eine Vielzahl von Anwendungen geeignet, von Prototypen und Kleinserien bis hin zu industriellen Steuerungen und Kommunikationssystemen.
Hauptvorteile der FPE2 250X250 Fotoplatine
- Hohe Signalintegrität: Das FR4-Material und die präzise Kupferauflage minimieren Signalverluste und Interferenzen, was für Hochfrequenzanwendungen und digitale Schaltungen von entscheidender Bedeutung ist.
- Mechanische Robustheit: Die 1,6 mm Dicke und das stabile FR4-Substrat sorgen für eine hohe mechanische Festigkeit, die Vibrationen und mechanischen Belastungen standhält.
- Effiziente Wärmeableitung: Die beidseitige Kupferkaschierung unterstützt die Verteilung und Abführung von Wärme, was die Lebensdauer der bestückten Komponenten verlängert und thermisches Durchgehen verhindert.
- Flexibilität im Design: Die großzügige Fläche von 250 x 250 mm und die beidseitige Bestückung eröffnen vielfältige Möglichkeiten für komplexe Schaltungsdesigns und hohe Komponentendichte.
- Wirtschaftliche Effizienz: Standardisierte Abmessungen und Materialien ermöglichen eine kosteneffiziente Produktion und Beschaffung, ohne Kompromisse bei der Qualität einzugehen.
- Zuverlässige Performance: Hergestellt unter strengen Qualitätskontrollen, garantiert diese Fotoplatine eine konsistente und zuverlässige Leistung für Ihre elektronischen Projekte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Fotoplatine / Leiterplatte |
| Modellbezeichnung | FPE2 250X250 |
| Material | FR4 (glasfaserverstärktes Epoxidharz) |
| Kupferauflage | 35 µm (1 oz/sqft) beidseitig |
| Abmessungen | 250 mm x 250 mm |
| Plattendicke | 1,6 mm |
| Oberflächenveredelung | Geeignet für Lötprozesse mit verschiedenen Veredelungen (typischerweise HASL, ENIG oder OSP je nach Anwendung und Herstellerstandard) zur Gewährleistung guter Lötbarkeit und Langzeitstabilität. |
| Isolationswiderstand | Extrem hoch, charakteristisch für hochwertiges FR4-Material, gewährleistet eine zuverlässige elektrische Trennung zwischen den Leiterbahnen auch unter extremen Bedingungen. |
| Dielektrische Festigkeit | Hoch, typisch für FR4, was eine sichere Isolation bei hohen Spannungen ermöglicht und das Risiko von Durchschlägen minimiert. |
Detaillierte Betrachtung der Materialeigenschaften
Das Fundament der FPE2 250X250 Fotoplatine bildet das FR4-Material, eine weit verbreitete und bewährte Verbundwerkstoffplatte. FR steht für Flame Retardant, was bedeutet, dass das Material selbstverlöschend ist und somit erhöhte Sicherheit bietet, indem es die Ausbreitung von Flammen im Falle eines elektrischen Defekts verhindert. Die Glasfasermatten innerhalb des Epoxidharzes verleihen der Platine ihre charakteristische Steifigkeit und mechanische Belastbarkeit. Diese Kombination aus Harz und Glasfaser ist entscheidend für die Dimensionsstabilität der Platine, auch bei wechselnden Temperaturen und Luftfeuchtigkeit. Die ausgezeichneten dielektrischen Eigenschaften von FR4, mit einem geringen Verlustfaktor bei hohen Frequenzen, machen es zu einer ausgezeichneten Wahl für eine breite Palette von Schaltungsdesigns, von analogen Audioschaltungen bis hin zu digitalen Hochgeschwindigkeitsschnittstellen.
Die beidseitige Kupferkaschierung mit 35 µm Kupferdicke ist ein weiterer Schlüsselindikator für die Qualität und Leistungsfähigkeit dieser Fotoplatine. 35 µm Kupfer (auch als 1 Unze Kupfer bekannt) bietet eine signifikant höhere Stromtragfähigkeit im Vergleich zu Standardplatine mit 18 µm (0,5 Unzen) Kupfer. Dies ist besonders wichtig für Leistungselektronik, Netzteile oder Schaltungen mit Treibern, die höhere Ströme schalten müssen. Eine höhere Stromtragfähigkeit bedeutet, dass die Leiterbahnen bei gleichem Strom weniger erwärmt werden, was die Zuverlässigkeit erhöht und die Gefahr von Überhitzung reduziert. Zudem ermöglicht die dickere Kupferlage eine bessere Wärmeableitung von hitzeerzeugenden Bauteilen, was die Gesamteffizienz und Lebensdauer der Baugruppe verbessert.
Fertigungsprozess und Präzision
Die Herstellung von Fotoplatten, wie der FPE2 250X250, ist ein hochpräziser Prozess, der die Verwendung von photolithographischen Techniken beinhaltet. Zuerst wird das Grundmaterial mit Kupferfolie laminiert. Anschließend werden die gewünschten Leiterbahnen und Pads durch einen fotochemischen Prozess übertragen. Dies beginnt mit dem Aufbringen einer lichtempfindlichen Schicht (Fotoresist), auf die mittels UV-Licht ein Maskenbild der Leiterbahnstruktur projiziert wird. Bereiche, die nicht geätzt werden sollen, werden durch den Fotoresist geschützt. Nach der Entwicklung des Fotos, wird das überschüssige Kupfer chemisch entfernt, sodass nur die gewünschten Leiterbahnen auf der Platine verbleiben. Die Bohrlöcher für Durchkontaktierungen und Komponenten werden präzise gebohrt und metallisiert, um elektrische Verbindungen zwischen den Layern herzustellen. Die Sorgfalt und Präzision in jedem dieser Schritte sind entscheidend für die Funktion und Zuverlässigkeit der fertigen Leiterplatte.
Anwendungsgebiete und Einsatzmöglichkeiten
Die FPE2 250X250 Fotoplatine ist aufgrund ihrer robusten Bauweise und exzellenten elektrischen Eigenschaften für eine Vielzahl von Anwendungen geeignet:
- Prototypenentwicklung: Ideal für das schnelle und zuverlässige Erstellen von Prototypen in Forschung und Entwicklung.
- Industrielle Steuerungs- und Automatisierungssysteme: Bietet die erforderliche Zuverlässigkeit und Robustheit für raue Umgebungen.
- Audio- und Videotechnik: Die Signalintegrität ist entscheidend für klare und unverzerrte Audiosignale und hochauflösende Videosignale.
- Kommunikationstechnik: Geeignet für HF-Schaltungen und Datenübertragungssysteme, bei denen Signalverluste minimiert werden müssen.
- Mess- und Prüfgeräte: Präzision und Stabilität sind hier unerlässlich für genaue Messergebnisse.
- Embedded Systems: Flexibel einsetzbar für Steuerungsaufgaben in einer Vielzahl von Geräten.
FAQ – Häufig gestellte Fragen zu FPE2 250X250 – Fotoplatine, FR4 Epoxyd, beidseitig, 250 x 250 mm, 1,6 mm, 35 u
Was bedeutet FR4 und welche Vorteile bietet es?
FR4 steht für Flame Retardant 4 und bezeichnet ein Verbundmaterial, das aus Glasfasergewebe und Epoxidharz besteht. Es ist flammhemmend, bietet hervorragende elektrische Isolationseigenschaften, eine hohe mechanische Festigkeit und Dimensionsstabilität, was es zu einem Standardmaterial für Leiterplatten macht.
Warum ist eine beidseitige Kupferauflage wichtig?
Eine beidseitige Kupferauflage ermöglicht die Platzierung von Leiterbahnen auf beiden Seiten der Platine. Dies erhöht die Flexibilität im Design, ermöglicht eine höhere Komponentendichte und optimierte Signalwege. Bei der FPE2 250X250 mit 35 µm Kupfer sorgt dies zudem für eine bessere Stromtragfähigkeit und Wärmeableitung.
Welche Vorteile bietet die Kupferdicke von 35 µm?
35 µm Kupfer (entspricht 1 oz/sqft) bietet im Vergleich zu dünneren Kupferlagen eine höhere Stromtragfähigkeit. Das bedeutet, dass die Leiterbahnen bei gleichem Strom weniger erwärmt werden, was die Zuverlässigkeit erhöht und die Gefahr von Überhitzung reduziert. Es verbessert auch die Wärmeableitung.
Kann ich die FPE2 250X250 für Hochfrequenzanwendungen verwenden?
Ja, das FR4-Material hat gute dielektrische Eigenschaften mit einem geringen Verlustfaktor, was es für viele Hochfrequenzanwendungen geeignet macht. Für extrem anspruchsvolle HF-Anwendungen können jedoch spezialisierte Materialien erforderlich sein.
Ist die Oberfläche der Fotoplatine für alle Lötverfahren geeignet?
Die typische Oberflächenveredelung von FR4-Leiterplatten, wie sie bei dieser Fotoplatine üblich ist, ist für gängige Lötverfahren wie Wellenlöten, Reflow-Löten und Handlöten ausgelegt. Die genaue Oberflächenveredelung (z.B. HASL, ENIG, OSP) kann je nach Hersteller variieren und beeinflusst die Lötbarkeit und Langzeitstabilität.
Wie wirkt sich die Dicke von 1,6 mm auf die Anwendung aus?
Die Dicke von 1,6 mm ist ein Industriestandard für Leiterplatten. Sie bietet eine gute mechanische Stabilität und ist kompatibel mit einer breiten Palette von Steckverbindern, Gehäusen und Montagetechniken.
Ist diese Fotoplatine für Prototypen oder für die Serienfertigung geeignet?
Diese Fotoplatine ist aufgrund ihrer Qualität und Standardisierung sowohl für Prototypen als auch für die Serienfertigung hervorragend geeignet. Sie bietet eine zuverlässige Grundlage für beide Einsatzbereiche.
