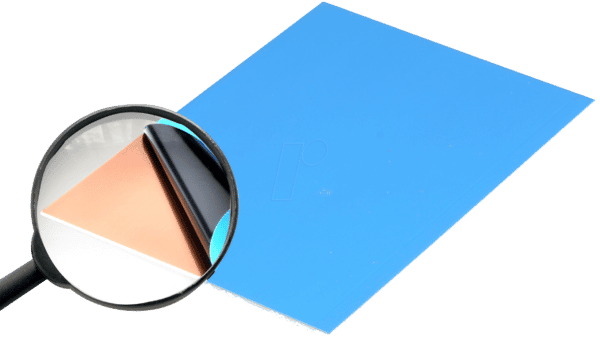

Präzisions-Fotoplatine FPE2 233X160: Die Grundlage für Ihre anspruchsvollsten Elektronikprojekte
Sie benötigen eine zuverlässige und hochperformante Leiterplatte für die Entwicklung Ihrer elektronischen Schaltungen, sei es in der Prototypenentwicklung, im Hobbybereich oder in anspruchsvollen Industrieanwendungen? Die FPE2 233X160 Fotoplatine aus FR4 Epoxyd ist die ideale Lösung, um Ihre Designs präzise und langlebig umzusetzen. Dieses Produkt richtet sich an Ingenieure, Entwickler, Maker und Technik-Enthusiasten, die Wert auf Qualität, Stabilität und exakte Fertigung legen.
Überlegene Eigenschaften der FPE2 233X160 Fotoplatine
Die FPE2 233X160 unterscheidet sich von Standardalternativen durch ihre optimierten Materialeigenschaften und die beidseitige Funktionalität, die eine höhere Bauteildichte und komplexere Verschaltungen ermöglicht. Die Verwendung von FR4 Epoxydharz bietet eine hervorragende elektrische Isolation, mechanische Festigkeit und thermische Beständigkeit, was die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Geräte signifikant erhöht. Im Gegensatz zu einfacheren Basismaterialien garantiert FR4 eine höhere Temperaturbeständigkeit und bessere mechanische Integrität, auch unter anspruchsvollen Betriebsbedingungen.
Vorteile, die überzeugen
- Optimierte Abmessungen für flexible Designs: Mit den Maßen 233 x 160 mm bietet die Platine ausreichend Fläche für komplexe Schaltungen, ohne überdimensioniert zu sein. Dies ermöglicht effiziente Gehäusedesigns.
- Hochwertiges FR4 Epoxyd-Material: Gewährleistet exzellente dielektrische Eigenschaften, hohe mechanische Stabilität und gute Feuerbeständigkeit (UL 94V-0 Konformität bei vielen FR4-Typen). Dies ist entscheidend für die Sicherheit und Zuverlässigkeit Ihrer Anwendungen.
- Beidseitige Bestückungsmöglichkeit: Ermöglicht doppelseitige Leiterbahnenführung und somit eine höhere Komplexität und kleinere Bauformen. Dies ist ein klarer Vorteil gegenüber einseitigen Platinen.
- Präzise Dicke von 1,6 mm: Die Standarddicke von 1,6 mm bietet eine optimale Balance zwischen mechanischer Robustheit und einfachem Handling. Sie ist kompatibel mit einer Vielzahl von Steckverbindern und Montageverfahren.
- Hochwertige Kupferauflage (35 u): Die Kupferstärke von 35 µm (Mikrometer) eignet sich hervorragend für die meisten Anwendungen und ermöglicht zuverlässige Lötverbindungen sowie eine gute Strombelastbarkeit der Leiterbahnen.
- Exakte Fotolithografie-Fertigung: Garantiert präzise Leiterbahnen und Lötpads, was für die fehlerfreie Funktion Ihrer Schaltungen unerlässlich ist.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | FPE2 233X160 – Fotoplatine |
| Basismaterial | FR4 Epoxydharz-Glasfasergewebe |
| Schichtaufbau | Beidseitig (Doppelseitig) |
| Abmessungen (L x B) | 233 mm x 160 mm |
| Platinendicke | 1,6 mm |
| Kupferauflage (Innenspur) | 35 µm (entspricht ca. 1 oz/ft²) |
| Oberflächenveredelung (typisch) | HASL (Hot Air Solder Leveling) für gute Lötbarkeit und Korrosionsschutz. |
| Dielektrische Festigkeit | Exzellente elektrische Isolation, geeignet für vielfältige Spannungsbereiche bei korrekter Leiterbahnplanung. |
| Mechanische Eigenschaften | Hohe Biegefestigkeit und Dimensionsstabilität durch FR4-Verbundwerkstoff. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die FPE2 233X160 Fotoplatine ist universell einsetzbar und bildet das Rückgrat für eine breite Palette von Elektronikprojekten. Ihre Robustheit und Präzision machen sie zur ersten Wahl für:
- Prototypenentwicklung: Schnelle und zuverlässige Umsetzung von Schaltplänen in funktionierende Hardware.
- Ausbildung und Lehre: Ideal für schulische und universitäre Projekte im Bereich Elektronik und Elektrotechnik.
- Hobby-Elektronik: Für anspruchsvolle Maker-Projekte, die über einfache Aufbauplatinen hinausgehen.
- Kleine bis mittlere Serienfertigung: Die standardisierten Maße und die hohe Qualität ermöglichen eine effiziente Fertigung.
- Mess- und Regeltechnik: Stabile Grundlage für präzise elektronische Messschaltungen und Steuerungssysteme.
- Audio- und Videotechnik: Zuverlässige Basis für Schaltungen mit hohen Anforderungen an Signalintegrität.
Qualität und Verarbeitung – Ein Garant für Ihre Projekte
Bei der Fertigung der FPE2 233X160 Fotoplatine legen wir höchsten Wert auf Präzision. Der Herstellungsprozess mittels Fotolithografie stellt sicher, dass die Leiterbahnen exakt den Designvorgaben entsprechen und eine minimale Leiterbahnbreite und -abstand erreicht wird, die für moderne elektronische Bauteile oft essenziell ist. Die beidseitige Ausführung erlaubt eine optimierte Bauteilplatzierung und eine effizientere Signalführung, was gerade bei komplexen Schaltungen oder hohen Frequenzen von Vorteil ist. Die FR4-Basis, ein Verbundwerkstoff aus Epoxidharz und Glasfasergewebe, bietet eine ideale Kombination aus elektrischer Isolation und mechanischer Stabilität. Diese Materialwahl ist entscheidend für die Langzeitbeständigkeit gegenüber Temperaturschwankungen und mechanischer Belastung, wie sie im Betrieb elektronischer Geräte auftreten können. Die spezifizierte Kupferauflage von 35 Mikrometer (µm) ist ein bewährter Standard, der eine ausreichende Stromtragfähigkeit für die meisten Anwendungen bietet und gleichzeitig eine gute Lötbarkeit gewährleistet. Diese Eigenschaften sind die Grundlage für die Zuverlässigkeit und Leistung Ihrer Endprodukte.
FAQ – Häufig gestellte Fragen zu FPE2 233X160 – Fotoplatine, FR4 Epoxyd, beidseitig, 233 x 160 mm, 1,6 mm, 35 u
Ist diese Platine für SMD-Bauteile geeignet?
Ja, die FPE2 233X160 ist hervorragend für die Bestückung mit SMD-Bauteilen (Surface Mount Device) geeignet. Die präzise gefertigten Lötpads und die standardisierte Oberfläche (oft HASL) gewährleisten eine zuverlässige Lötbarkeit für eine Vielzahl von SMD-Komponenten.
Welche Löttemperatur ist für diese Platine empfehlenswert?
Die empfohlene Löttemperatur hängt von der verwendeten Lötpaste, den Bauteilen und dem Lötverfahren ab. Generell ist FR4 Epoxyd bis zu Temperaturen von etwa 260°C für kurze Zeiträume belastbar, ohne die Integrität der Platine zu beeinträchtigen. Es ist ratsam, die spezifischen Empfehlungen des Lötmittelherstellers und die Datenblätter der verwendeten Bauteile zu beachten.
Kann ich die Platine selbst zuschneiden?
Ja, eine Fotoplatine wie die FPE2 233X160 kann mit geeigneten Werkzeugen wie einer Feinsäge, einem Dremel oder einer speziellen Leiterplattensäge zugeschnitten werden. Achten Sie darauf, Staubentwicklung zu minimieren und die Kanten zu entgraten, um Kurzschlüsse zu vermeiden.
Ist die Oberfläche der Platine geschützt?
Typischerweise sind Fotoplatinen mit einer Oberflächenveredelung wie HASL (Hot Air Solder Leveling) versehen. Diese schützt die Kupferbahnen vor Oxidation und erleichtert das Löten. Für spezielle Anwendungen können auch andere Oberflächen wie ENIG (Electroless Nickel Immersion Gold) erhältlich sein, die eine noch höhere Lötbarkeit und Korrosionsbeständigkeit bieten.
Welche maximale Leiterbahnbreite und welcher minimale Leiterbahnabstand sind üblich?
Die genauen minimalen Leiterbahnbreiten und -abstände hängen vom Fertigungsprozess ab. Bei 35 µm Kupferauflage und einem hochwertigen Fotolithografie-Prozess sind oft Leiterbahnbreiten von 6-8 Mil (ca. 0,15-0,20 mm) und entsprechende Abstände für gängige Anwendungen gut realisierbar. Für höhere Anforderungen sind aber auch feinere Strukturen möglich.
Wie unterscheidet sich FR4 von anderen Platinenmaterialien?
FR4 ist ein Standardmaterial, das ein gutes Preis-Leistungs-Verhältnis bietet. Es kombiniert eine gute elektrische Isolation mit ausreichender mechanischer Festigkeit und Temperaturbeständigkeit. Hochfrequenzanwendungen oder sehr temperaturempfindliche Systeme erfordern oft spezielle Materialien wie Rogers-Materialien oder Polyimid, die höhere Kosten und spezialisierte Fertigungsverfahren mit sich bringen.
