FPE2 160X100 – Die Fundamentale Komponente für Ihre Elektronikprojekte

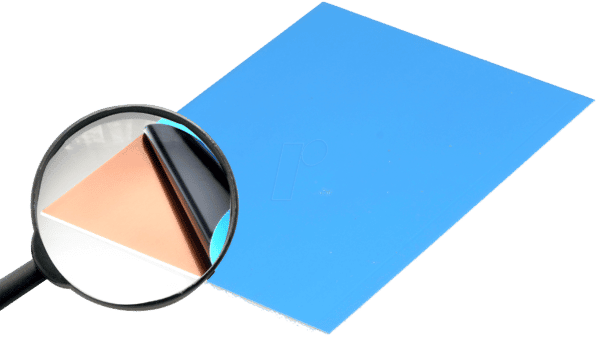

Suchen Sie nach einer zuverlässigen und leistungsfähigen Basis für Ihre Schaltungsentwicklung oder Prototypen? Die FPE2 160X100 Fotoplatine aus FR4 Epoxyd, beidseitig gefertigt, bietet mit ihren präzisen Abmessungen von 160 x 100 mm und einer Dicke von 1,6 mm die ideale Grundlage für anspruchsvolle Elektronikanwendungen. Diese doppelseitige Leiterplatte ist speziell für Entwickler, Hobbyisten und professionelle Ingenieure konzipiert, die Wert auf Stabilität, gute Isolationseigenschaften und eine exzellente Verarbeitbarkeit legen.
Hervorragende Materialqualitäten für Maximale Performance
Die Wahl des richtigen Trägermaterials ist entscheidend für die Langlebigkeit und Funktionalität Ihrer elektronischen Schaltungen. Die FPE2 160X100 setzt hierbei auf FR4 Epoxyd, ein Verbundwerkstoff, der sich in der Leiterplattenherstellung seit Jahrzehnten bewährt hat. FR4 steht für „Flame Retardant 4“ und bezeichnet eine Klasse von Epoxidharz-imprägnierten Glasfasergeweben, die inhärent flammhemmend sind. Dies ist ein kritischer Sicherheitsaspekt, besonders in Anwendungen, wo Wärmeentwicklung nicht ausgeschlossen werden kann.
Die hohe mechanische Festigkeit von FR4 Epoxyd sorgt dafür, dass die Platine auch unter mechanischer Belastung formstabil bleibt. Dies ist von unschätzbarem Wert, wenn Komponenten auf die Platine gelötet oder sie in Gehäusen montiert werden. Die hervorragenden elektrischen Isoliereigenschaften des Materials minimieren das Risiko von Kurzschlüssen und Übersprechen zwischen den Leiterbahnen, was für die Signalintegrität unerlässlich ist.
Präzision in jedem Detail: Beidseitige Bestückung und Optimale Abmessungen
Die FPE2 160X100 ist eine beidseitige Leiterplatte (Double-Sided PCB). Dies bedeutet, dass sowohl die Ober- als auch die Unterseite mit Kupferbahnen versehen werden können. Diese Fähigkeit zur doppelten Bestückung eröffnet signifikante Vorteile gegenüber einseitigen Platinen:
- Erhöhte Anschlussdichte: Mehr Platz für Leiterbahnen auf beiden Seiten ermöglicht komplexere Schaltungen und die Platzierung von mehr Bauteilen auf einer kleineren Fläche.
- Optimierte Signalwege: Die Möglichkeit, Leiterbahnen auf beiden Ebenen zu führen, reduziert die Gesamtlänge von Verbindungen, was zu geringeren Signalverzögerungen und einer besseren elektromagnetischen Verträglichkeit (EMV) führt.
- Verbesserte thermische Eigenschaften: Die Verteilung von stromführenden Bahnen auf beide Seiten kann die Wärmeableitung von Hochleistungskomponenten unterstützen.
- Flexibilität im Design: Entwickler erhalten mehr Freiheit bei der Anordnung von Bauteilen und der Gestaltung von Stromversorgungs- und Masseverbindungen.
Die Abmessungen von 160 x 100 mm sind ein gängiges und flexibles Format, das sich für eine breite Palette von Projekten eignet. Es bietet genügend Fläche für komplexe Schaltungen, ohne unnötig groß und sperrig zu sein. Die Dicke von 1,6 mm ist ein Industriestandard für FR4-Leiterplatten und bietet ein ausgezeichnetes Verhältnis zwischen mechanischer Stabilität und Gewicht.
Die Bedeutung der Kupferauflage (35 µm)
Die Angabe „35 u“ bezieht sich auf die Dicke der Kupferauflage in Mikrometer (µm). Eine Kupferdicke von 35 µm ist ein Standardwert, der für die meisten Anwendungen eine ausreichende Strombelastbarkeit und Signalintegrität gewährleistet. Diese Dicke ist ein guter Kompromiss zwischen den Kosten des Materials, der Einfachheit der Leiterbahnherstellung und der Fähigkeit, Strom zu führen.
Für Anwendungen mit sehr hohen Strömen oder für die Übertragung von Hochfrequenzsignalen sind spezifische Kupferdicken relevant. 35 µm Kupfer ist jedoch für die überwiegende Mehrheit der Hobby-, Prototypen- und auch viele industrielle Anwendungen bestens geeignet und bietet eine solide Grundlage für zuverlässige Schaltungen.
FPE2 160X100 im Vergleich zu Standardlösungen
Im Vergleich zu einfachen perforierten Platinen oder Universalplatinen bietet die FPE2 160X100 eine Reihe entscheidender Vorteile, die sie zur überlegenen Wahl für ernsthafte Projekte machen:
- Definierte Leiterbahnen: Anstelle von manuell verlegten Drähten oder der Notwendigkeit, selbst Muster zu ätzen, sind die Leiterbahnen auf der FPE2 160X100 präzise fotolithografisch geätzt. Dies garantiert reproduzierbare Ergebnisse und minimiert Fehlerquellen.
- Professionelle Ästhetik und Zuverlässigkeit: Die glatte Oberfläche und die präzisen Bahnen verleihen jedem Projekt ein professionelles Aussehen und eine erhöhte Zuverlässigkeit, da Lötstellen und Verbindungen optimiert sind.
- Optimierte Designflexibilität: Die beidseitige Beschichtung ermöglicht Designs, die mit einseitigen oder Universalplatinen kaum realisierbar wären, ohne Kompromisse bei Größe oder Leistung eingehen zu müssen.
- Robuste mechanische Stabilität: FR4 mit einer Dicke von 1,6 mm ist deutlich stabiler und widerstandsfähiger gegen Biegung und Bruch als dünnere oder weniger steife Materialien.
- Hervorragende Lötbarkeit: Die Qualität des FR4-Materials und die Kupferoberfläche sind für eine gute Lötbarkeit optimiert, was den Aufbauprozess erleichtert und die Wahrscheinlichkeit kalter Lötstellen reduziert.
Technische Spezifikationen im Überblick
| Spezifikation | Detail |
|---|---|
| Produktbezeichnung | FPE2 160X100 – Fotoplatine |
| Trägermaterial | FR4 Epoxyd (Flammhemmend) |
| Schichtanzahl | Beidseitig (Double-Sided) |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Platinendicke | 1,6 mm |
| Kupferauflage | 35 µm (Standard) |
| Oberflächenveredelung | Standard (typischerweise ENIG oder HASL, je nach Hersteller) – Bietet gute Lötbarkeit und Korrosionsschutz. |
| Dielektrizitätskonstante (typisch für FR4) | ca. 4.5 – 4.7 (relevant für Hochfrequenzanwendungen, abhängig von Harzsystem und Glasfaserstruktur) |
| Temperaturbeständigkeit (Kurzzeit) | Hoch, typisch für FR4 Epoxidharzsysteme, widersteht Löttemperaturen ohne Verformung. |
| Anwendungsbereiche | Prototypenentwicklung, Hobbyelektronik, Embedded Systems, kleine bis mittlere Serienfertigung, Bildungseinrichtungen. |
FAQ – Häufig gestellte Fragen zu FPE2 160X100 – Fotoplatine, FR4 Epoxyd, beidseitig, 160 x 100 mm, 1,6 mm, 35 u
Was bedeutet „FR4 Epoxyd“ genau?
FR4 Epoxyd ist ein Verbundwerkstoff, der aus Glasfasergewebe besteht, das mit Epoxidharz imprägniert und unter Hitze und Druck gehärtet wird. Die Bezeichnung „FR“ steht für „Flame Retardant“ (flammhemmend), was bedeutet, dass das Material selbstverlöschend ist und die Ausbreitung von Flammen im Brandfall verlangsamt. Dies macht es zu einem sicheren und weit verbreiteten Material für Leiterplatten.
Ist die FPE2 160X100 für Hochfrequenzanwendungen geeignet?
Die FPE2 160X100 mit ihrem FR4-Trägermaterial ist für viele Hochfrequenzanwendungen geeignet, insbesondere für Frequenzen im MHz-Bereich. Die Dielektrizitätskonstante von FR4 (typischerweise um 4,5-4,7) beeinflusst die Wellenausbreitung. Für extrem kritische Hochfrequenzanwendungen (GHz-Bereich) können spezialisierte Materialien wie Rogers-basierte Platinen besser geeignet sein. Die doppelseitige Beschaffenheit und die Möglichkeit, kurze Leiterbahnen zu realisieren, sind jedoch vorteilhaft.
Welche Lötverfahren werden für diese Platine empfohlen?
Die FPE2 160X100 ist für die meisten gängigen Lötverfahren konzipiert. Dazu gehören manuelles Löten mit einem Lötkolben, Wellenlöten und Reflow-Löten (für SMT-Bauteile). Die Standard-Oberflächenveredelung (oft HASL oder ENIG) gewährleistet eine gute Lötbarkeit.
Kann ich die FPE2 160X100 selbst bearbeiten, z.B. durch Bohren oder Fräsen?
Ja, FR4-Leiterplatten lassen sich gut bearbeiten. Sie können gebohrt, gesägt oder gefräst werden. Es ist jedoch wichtig, geeignetes Werkzeug und eine sichere Vorgehensweise zu verwenden, um Staubbildung zu minimieren und präzise Ergebnisse zu erzielen. Für das Bohren sollten Hartmetallbohrer verwendet werden.
Wie unterscheidet sich eine doppelseitige Platine von einer einseitigen?
Bei einer einseitigen Leiterplatte befinden sich die Kupferbahnen nur auf einer Seite des Trägermaterials. Bei einer doppelseitigen Platine (wie der FPE2 160X100) können Leiterbahnen und Bauteile auf beiden Seiten angebracht werden. Dies ermöglicht eine höhere Packungsdichte, kürzere Leiterbahnen, eine bessere Signalintegrität und mehr Flexibilität im Schaltungsdesign.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Die FPE2 160X100 ist vielseitig und unterstützt sowohl Through-Hole (THT) als auch Surface Mount Device (SMD) Bauteile. Die Präzision der Leiterbahnen und die verfügbare Fläche von 160×100 mm eignen sich für eine breite Palette von Anwendungen, von einfachen Schaltern und LEDs bis hin zu komplexeren Mikrocontrollern und Sensoren.
Wie beeinflusst die Kupferdicke von 35 µm die Stromtragfähigkeit?
Die Kupferdicke von 35 µm ist ein Standardwert, der für die meisten Anwendungen eine ausreichende Stromtragfähigkeit bietet. Die genaue Strombelastbarkeit hängt von der Breite der Leiterbahn und der zulässigen Erwärmung ab. Für den Großteil der Hobby- und Prototypenprojekte ist diese Dicke mehr als ausreichend. In speziellen Hochstromanwendungen sind breitere Leiterbahnen oder dickeres Kupfer erforderlich.
