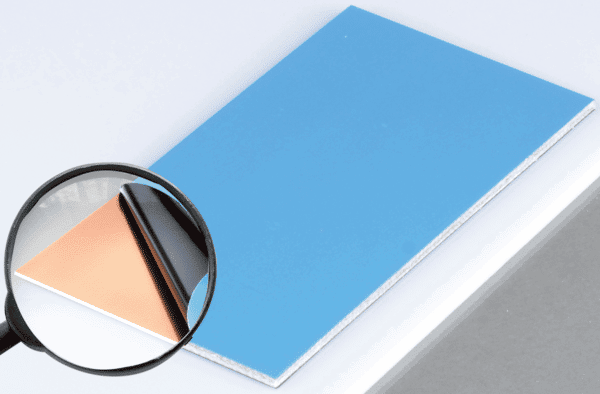

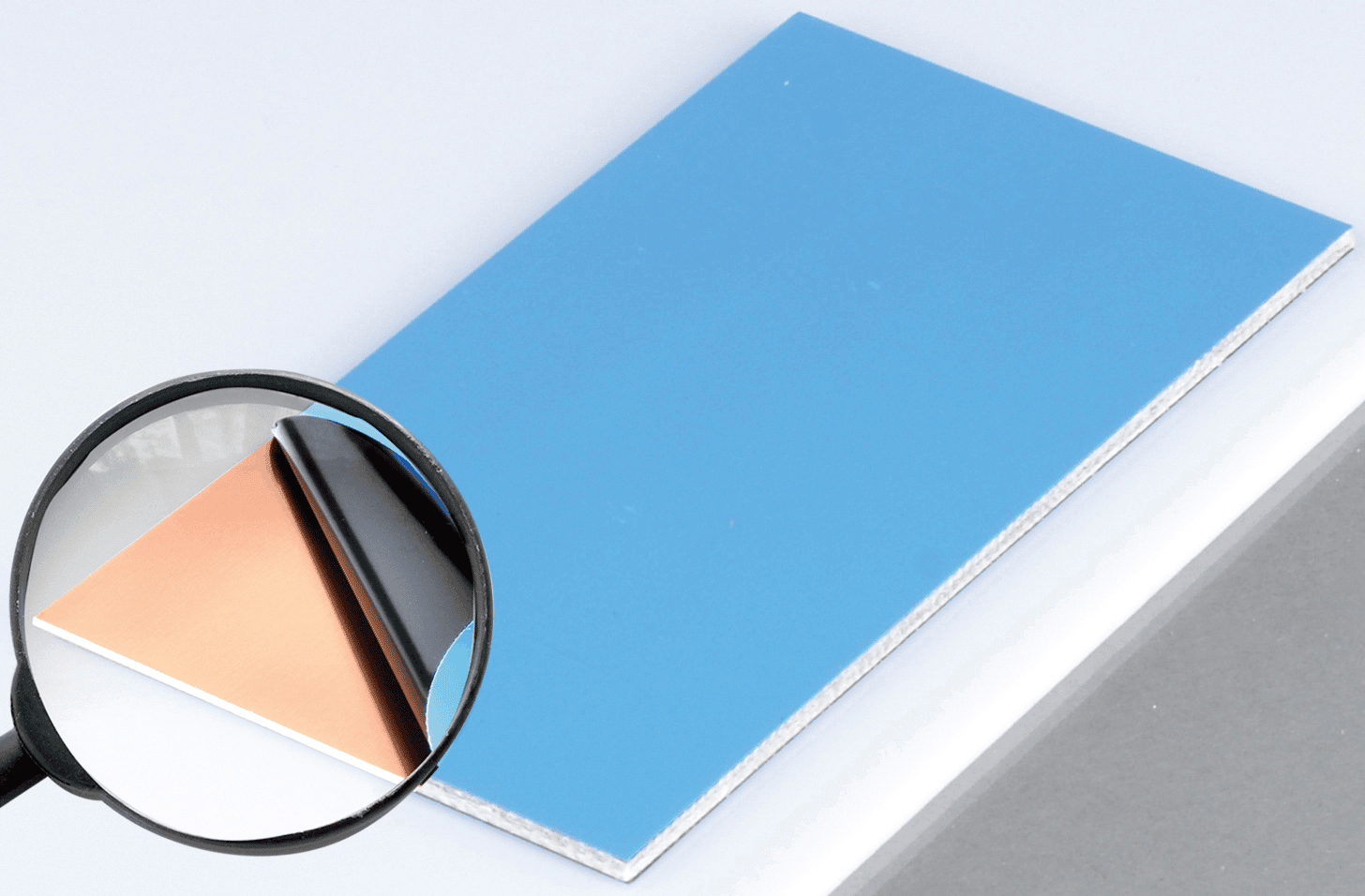

Die FPE2 100×50 Fotoplatine: Ihr Fundament für präzise Elektronikentwicklung
Wenn Sie auf der Suche nach einer zuverlässigen und leistungsfähigen Grundlage für Ihre elektronischen Schaltungen sind, die höchste Präzision und Langlebigkeit erfordert, dann ist die FPE2 100×50 Fotoplatine die ideale Lösung. Entwickelt für Elektronik-Enthusiasten, Hobbyisten, Prototypenentwickler und Fachleute in der IT und Technik, bietet diese beidseitig kupferkaschierte Leiterplatte aus FR4 Epoxydharz eine überragende Performance, die einfache Standardlösungen bei weitem übertrifft.
Überlegene Materialqualität und Konstruktion
Die FPE2 100×50 Fotoplatine zeichnet sich durch ihre herausragende Materialqualität und die präzise Verarbeitung aus. Im Gegensatz zu minderwertigen Alternativen setzt diese Leiterplatte auf ein robustes FR4 Epoxydharz-Substrat, das für seine exzellenten dielektrischen Eigenschaften, hohe thermische Stabilität und mechanische Festigkeit bekannt ist. Die beidseitige Kupferkaschierung mit einer Dicke von 35 µm sorgt für eine optimale Leitfähigkeit und ermöglicht komplexe Schaltungsdesigns auf beiden Ebenen, was die Leistungsfähigkeit und Flexibilität Ihrer Projekte maßgeblich erhöht.
Präzision für anspruchsvolle Anwendungen
Die präzise gefertigte FPE2 100×50 Fotoplatine ist die Antwort auf die Notwendigkeit einer stabilen und fehlerfreien Basis für elektronische Komponenten. Die geringen Toleranzen bei den Abmessungen (100 x 50 mm) und der Dicke (1,6 mm) gewährleisten eine perfekte Passform und einfache Handhabung während des Lötens und Bestückens. Dies minimiert das Risiko von Kurzschlüssen oder schlechten Lötverbindungen, die bei ungenau gefertigten Platinen häufig vorkommen.
Vorteile der FPE2 100×50 Fotoplatine
- Optimale Leitfähigkeit: Die 35 µm dicken Kupferbahnen auf beiden Seiten ermöglichen effiziente Stromflüsse und reduzieren Signalverluste, essentiell für Hochfrequenzanwendungen und empfindliche Schaltungen.
- Hervorragende mechanische Stabilität: Das FR4 Epoxydharz-Substrat bietet eine hohe Biegefestigkeit und Widerstandsfähigkeit gegen mechanische Belastungen, was eine lange Lebensdauer Ihrer Projekte garantiert.
- Hohe thermische Belastbarkeit: Die Platine hält auch bei erhöhten Betriebstemperaturen ihre Form und elektrische Integrität, ein kritischer Faktor für langlebige Elektronik.
- Vielseitige Anwendungsmöglichkeiten: Geeignet für eine breite Palette von Projekten, von einfachen Lernschaltungen bis hin zu komplexen Prototypen für Industrie und Forschung.
- Einfache Bearbeitung: Die standardisierte Dicke und die gute Zerspanbarkeit des Materials erleichtern das Bohren von Löchern und das Schneiden der Platine nach Bedarf.
- Zuverlässige Lötbarkeit: Das FR4-Material ermöglicht gleichmäßige und haltbare Lötverbindungen, was die Zuverlässigkeit Ihrer Schaltungen signifikant erhöht.
- Beidseitige Bestückung: Maximale Designflexibilität durch die Möglichkeit, Komponenten auf Vorder- und Rückseite zu platzieren, was engere und kompaktere Schaltungen ermöglicht.
Technische Spezifikationen und Eigenschaften
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | FPE2 100X50 – Fotoplatine |
| Substratmaterial | FR4 Epoxydharz |
| Kupferdicke | 35 µm (beidseitig) |
| Abmessungen (L x B) | 100 mm x 50 mm |
| Plattendicke | 1,6 mm |
| Oberfläche | Standard-Finish für optimale Lötbarkeit und Langzeitstabilität. Bietet eine gute Basis für diverse Lötverfahren und schützt die Kupferbahnen vor Oxidation. |
| Dielektrische Konstante | Typische Werte für FR4, die eine gute Isolation zwischen den Leiterbahnen gewährleisten und für die meisten Anwendungen im Niedrig- und Hochfrequenzbereich ausreichend sind. |
| Entflammbarkeit | FR4 ist nach UL94-V0 klassifiziert, was eine hohe Resistenz gegen Entflammung bedeutet und somit die Sicherheit Ihrer elektronischen Geräte erhöht. |
Anwendungsbereiche und Einsatzmöglichkeiten
Die FPE2 100×50 Fotoplatine ist ein vielseitiges Werkzeug für eine breite Palette von Elektronikprojekten. Sie eignet sich hervorragend für das Prototyping von Schaltungen, die Entwicklung von Steuerungen, Sensorik-Anwendungen und Embedded Systems. Ihre beidseitige Kupferbeschichtung macht sie zur idealen Wahl für Projekte, die eine dichtere Bestückung oder die Implementierung von Masseleitungen und Stromversorgungsnetzen auf mehreren Ebenen erfordern. Ob für akademische Forschung, industrielle Prototypen oder anspruchsvolle Hobbyprojekte, diese Leiterplatte bietet die Zuverlässigkeit und Flexibilität, die für den Erfolg Ihrer elektronischen Innovationen unerlässlich ist. Die präzisen Maße ermöglichen zudem eine nahtlose Integration in Gehäuse und Montagevorrichtungen.
Das Fundament für Ihre Elektronik-Innovation
Die Wahl des richtigen Leiterplattenmaterials ist entscheidend für die Leistungsfähigkeit und Zuverlässigkeit jedes elektronischen Geräts. Mit der FPE2 100×50 Fotoplatine investieren Sie in ein Produkt, das höchsten Ansprüchen genügt. Das FR4 Epoxydharz-Substrat in Kombination mit der 35 µm beidseitigen Kupferkaschierung und einer Dicke von 1,6 mm bietet eine optimale Balance aus elektrischer Isolation, thermischer Beständigkeit und mechanischer Robustheit. Diese Kombination stellt sicher, dass Ihre Schaltungen auch unter anspruchsvollen Bedingungen stabil und funktionsfähig bleiben. Die exakten Abmessungen von 100 x 50 mm erlauben eine effiziente Nutzung des verfügbaren Raums und erleichtern die Integration in verschiedenste Gehäuse und Projekte. Dies ist nicht nur eine Leiterplatte, sondern die solide Basis, auf der Ihre technologischen Visionen Realität werden.
FAQ – Häufig gestellte Fragen zu FPE2 100X50 – Fotoplatine, FR4 Epoxyd, beidseitig, 100 x 50 mm, 1,6 mm, 35 u
Was ist der Hauptvorteil von FR4 Epoxydharz als Substratmaterial für diese Fotoplatine?
FR4 Epoxydharz bietet eine ausgezeichnete Kombination aus elektrischer Isolation, thermischer Stabilität und mechanischer Festigkeit. Diese Eigenschaften machen es zu einem idealen Material für die meisten Elektronik-Anwendungen, da es eine zuverlässige Basis für Leiterbahnen bildet und gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen widerstandsfähig ist.
Warum ist die beidseitige Kupferkaschierung mit 35 µm wichtig?
Die beidseitige Kaschierung ermöglicht die Platzierung von Schaltungsteilen und Leiterbahnen auf beiden Seiten der Platine, was zu kompakteren und komplexeren Designs führt. Die Kupferdicke von 35 µm ist ein Standardwert, der für eine breite Palette von Anwendungen ausreichend ist, um eine gute Leitfähigkeit und geringe Signalverluste zu gewährleisten.
Ist diese Fotoplatine für Hochfrequenzanwendungen geeignet?
Ja, die FPE2 100×50 Fotoplatine ist aufgrund ihrer guten dielektrischen Eigenschaften und der präzisen Fertigung für viele Hochfrequenzanwendungen geeignet. Die 35 µm Kupferdicke unterstützt eine effiziente Signalübertragung.
Welche Art von Lötverfahren wird für diese Leiterplatte empfohlen?
Die FPE2 100×50 Fotoplatine ist mit Standard-Oberflächenfinishes versehen, die eine gute Lötbarkeit mit den gängigsten Methoden wie Wellenlöten, Reflow-Löten und Handlöten gewährleisten. Es wird empfohlen, für optimale Ergebnisse Flussmittel zu verwenden.
Können die Abmessungen der Platine zugeschnitten werden?
Ja, die Platine kann mit geeigneten Werkzeugen wie Kreissägen oder manuellen Sägen auf kleinere Abmessungen zugeschnitten werden. Die Dicke von 1,6 mm ist ein Standardmaß und erleichtert die Bearbeitung.
Wie unterscheidet sich diese Fotoplatine von einseitigen Leiterplatten?
Der Hauptunterschied liegt in der Möglichkeit, Schaltungsteile und Leiterbahnen auf beiden Seiten der Platine zu integrieren. Dies erhöht die Flexibilität des Designs, ermöglicht höhere Bauteildichten und kann die Signalintegrität durch die Trennung von Stromversorgungs- und Signalleitungen verbessern.
Welche Vorteile bietet die Verwendung einer Fotoplatine im Vergleich zu Universal-Leiterplatten?
Fotoplatten wie die FPE2 100×50 sind speziell dafür konzipiert, dass durch Fotolithografie präzise Leiterbahnstrukturen erstellt werden können. Dies ermöglicht eine höhere Präzision und Dichte der Leiterbahnen im Vergleich zu Universal-Leiterplatten, die oft nur vorgegebene Lochraster oder breitere Bahnen aufweisen.
