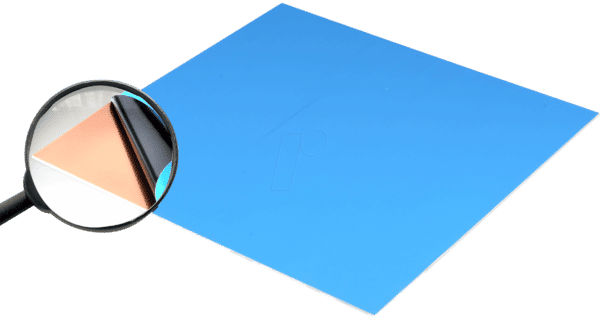

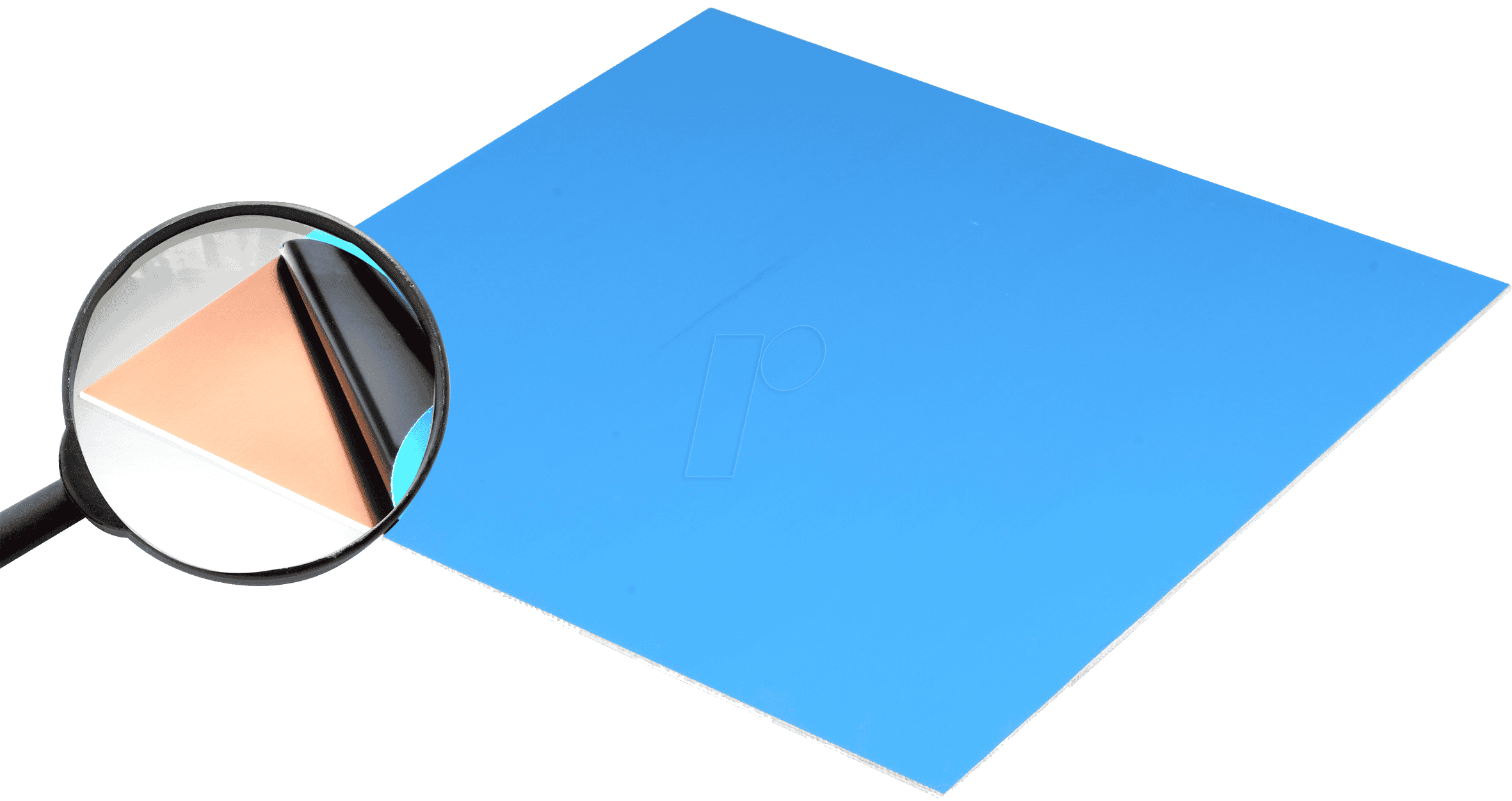

Professionelle Leiterplattenlösung für Ihre Elektronikprojekte: FPE1 500X500 – Einseitige FR4 Epoxid-Fotoplatine
Suchen Sie nach einer zuverlässigen und leistungsfähigen Grundlage für Ihre elektronischen Schaltungen? Die FPE1 500X500 – Fotoplatine, FR4 Epoxid, einseitig, 500 x 500 mm, 1,6 mm, 35 u ist die ideale Lösung für Entwickler, Hobbyisten und Profis, die höchste Präzision und Langlebigkeit für ihre Platinenentwürfe benötigen. Diese hochwertige einseitige Platine bietet eine ausgezeichnete elektrische Isolation und mechanische Stabilität, die für eine breite Palette von Anwendungen, von Prototypen bis hin zu serieller Fertigung, unerlässlich ist.
Herausragende Materialqualität und Konstruktion
Die FPE1 500X500 zeichnet sich durch ihre erstklassige Materialzusammensetzung aus, die optimale Leistung und Zuverlässigkeit gewährleistet. Als Trägermaterial kommt hochwertiges FR4-Epoxidharz zum Einsatz, ein Verbundwerkstoff, der für seine hervorragenden dielektrischen Eigenschaften, seine hohe Temperaturbeständigkeit und seine ausgezeichnete mechanische Festigkeit bekannt ist. Dies macht die Platine unempfindlich gegenüber Feuchtigkeit und chemischen Einflüssen, was für eine lange Lebensdauer Ihrer Projekte entscheidend ist.
Die einseitige Kupferbeschichtung mit einer Dicke von 35 Mikrometern (µ) bietet ausreichend Spielraum für die Gestaltung von Leiterbahnen und die Integration von elektronischen Komponenten. Die Oberfläche ist speziell behandelt, um eine optimale Haftung von Lötmittel und eine problemlose Bestückung zu ermöglichen. Die definierte Dicke von 1,6 mm sorgt für eine robuste Struktur, die auch unter mechanischer Belastung stabil bleibt und ein Verbiegen der Platine verhindert.
Präzision und Vielseitigkeit für anspruchsvolle Anwendungen
Diese Fotoplatine ist mehr als nur ein Basismaterial; sie ist ein Fundament für Innovation. Die großzügige Abmessung von 500 x 500 mm eröffnet vielfältige Möglichkeiten für komplexe Schaltungsdesigns, größere Anzeigeflächen oder die Integration mehrerer Funktionsmodule auf einer einzigen Platine. Ob Sie an komplexen Steuerungen, individuellen Sensorsystemen oder leistungsfähigen Audio-Amps arbeiten – die FPE1 500X500 liefert die notwendige Grundlage für präzise und zuverlässige Ergebnisse.
Die einseitige Beschichtung ist ideal für viele Standardanwendungen, bei denen keine komplexen Multilayer-Designs erforderlich sind. Dies vereinfacht den Entwurfsprozess und reduziert die Produktionskosten, ohne Kompromisse bei der Qualität einzugehen. Die Verarbeitung von FR4 ist gut etabliert und ermöglicht eine einfache Bearbeitung wie Bohren, Fräsen und Zuschneiden, was sie zu einer praktischen Wahl für sowohl Prototyping als auch für die Massenproduktion macht.
Die Vorteile der FPE1 500X500 im Detail
- Hohe elektrische Isolation: Das FR4-Epoxidharz bietet exzellente isolierende Eigenschaften, die Kurzschlüsse verhindern und die Signalintegrität gewährleisten.
- Mechanische Stabilität: Mit einer Dicke von 1,6 mm und dem robusten FR4-Material ist die Platine widerstandsfähig gegen Verbiegen und Bruch, selbst bei größeren Abmessungen.
- Optimale Kupferqualität: 35 µ Kupferbeschichtung ermöglicht zuverlässige Leiterbahnen und Lötverbindungen.
- Großzügige Abmessungen: 500 x 500 mm bieten maximale Flexibilität für umfangreiche Schaltungsdesigns und Systemintegrationen.
- Kosteneffizienz: Einseitige Ausführung reduziert Komplexität und Kosten, ideal für viele gängige elektronische Anwendungen.
- Breite Anwendungspalette: Geeignet für Hobbyprojekte, Prototyping, Bildungseinrichtungen und industrielle Anwendungen, wo Zuverlässigkeit gefragt ist.
- Einfache Bearbeitung: FR4-Material lässt sich leicht bohren, fräsen und zuschneiden, was den Entwurfs- und Produktionsprozess vereinfacht.
Technische Spezifikationen im Überblick
| Merkmal | Spezifikation |
|---|---|
| Produktbezeichnung | FPE1 500X500 – Fotoplatine |
| Material | FR4 Epoxidharz-Verbundwerkstoff |
| Schichtanzahl | Einseitig |
| Abmessungen (L x B) | 500 mm x 500 mm |
| Dicke der Platine | 1,6 mm |
| Kupferdicke | 35 µ (Mikrometer) |
| Flammhemmende Eigenschaften | Typischerweise gemäß UL 94 V-0 Standard (Standard bei FR4) |
| Lötbarkeit | Ausgezeichnet, optimiert für gängige Lötverfahren |
| Dielektrische Festigkeit | Hohe Durchschlagsfestigkeit für sichere elektrische Trennung |
| Thermische Beständigkeit | Geeignet für gängige Löt- und Betriebstemperaturen |
Häufig gestellte Fragen zu FPE1 500X500 – Fotoplatine, FR4 Epoxyd, einseitig, 500 x 500 mm, 1,6 mm, 35 u
Was bedeutet „einseitig“ bei einer Fotoplatine?
Eine einseitige Fotoplatine verfügt über eine Kupferschicht nur auf einer Seite des FR4-Trägermaterials. Dies bedeutet, dass alle elektronischen Komponenten und Leiterbahnen auf dieser einen Seite platziert werden müssen. Dies ist eine kostengünstige und praktikable Lösung für viele einfache bis mittelschwere Schaltungsdesigns.
Welche Vorteile bietet das FR4-Material gegenüber anderen Trägermaterialien?
FR4 (Flame Retardant 4) ist ein Verbundwerkstoff aus Glasfasergewebe und Epoxidharz, der sich durch seine hervorragende Kombination aus elektrischer Isolation, mechanischer Festigkeit, Temperaturbeständigkeit und Feuchtigkeitsresistenz auszeichnet. Es ist zudem schwer entflammbar und bietet ein sehr gutes Preis-Leistungs-Verhältnis im Vergleich zu spezialisierteren Materialien.
Ist die Platine für Hochfrequenzanwendungen geeignet?
Während FR4 für viele allgemeine Anwendungen gut geeignet ist, ist es für sehr hochfrequente oder signalintegritätskritische Anwendungen möglicherweise nicht die optimale Wahl. Für solche spezialisierten Anforderungen werden oft Materialien mit niedrigeren dielektrischen Verlusten wie Rogers-Materialien bevorzugt. Die FPE1 500X500 ist jedoch für eine breite Palette von Standard-HF-Anwendungen im Hobby- und Semiprofessionellenbereich ausreichend.
Wie kann ich die Platine bearbeiten (schneiden, bohren)?
Die FPE1 500X500 lässt sich mit gängigen Werkzeugen für Leiterplattenbearbeitung bearbeiten. Zum Schneiden eignen sich feine Sägeblätter oder spezielle Fräser. Zum Bohren von Löchern für Komponenten oder Montagezwecke werden Bohrmaschinen mit entsprechenden Bohrern für Leiterplatten eingesetzt. Achten Sie stets auf passende Staubabsaugung und Schutzausrüstung.
Welche Art von Lötverfahren werden für diese Platine empfohlen?
Diese Platine ist für alle gängigen Lötverfahren ausgelegt, einschließlich Handlöten mit bleihaltigen oder bleifreien Loten, Wellenlöten und Reflow-Löten. Die Kupferoberfläche ist speziell behandelt, um eine gute Benetzbarkeit und Lötbarkeit zu gewährleisten.
Kann ich auf beiden Seiten der Platine Leiterbahnen erstellen?
Nein, da es sich um eine einseitige Platine handelt, sind Leiterbahnen und Bauteilplatzierungen nur auf der einen Seite möglich. Für komplexere Schaltungen mit Verbindungen auf mehreren Ebenen benötigen Sie eine zweiseitige oder mehrlagige Leiterplatte.
Wie beeinflusst die Kupferdicke von 35 µ die Leistung?
Eine Kupferdicke von 35 µ (entspricht ca. 1 oz/ft²) ist ein Industriestandard und bietet eine ausreichende Stromtragfähigkeit für die meisten elektronischen Schaltungen, insbesondere für Anwendungen mit geringeren Stromstärken. Für sehr stromintensive Anwendungen oder Hochstromleiterbahnen wäre eine dickere Kupferbeschichtung (z.B. 70 µ) erforderlich.
