FPE1 300X200 Fotoplatine: Dein Fundament für Elektronik-Projekte
Träumst du von eigenen Leiterplatten, die exakt deinen Vorstellungen entsprechen? Willst du deine Elektronik-Projekte auf das nächste Level heben und die Kontrolle über jeden einzelnen Schritt des Entstehungsprozesses haben? Dann ist die FPE1 300X200 Fotoplatine genau das Richtige für dich! Diese hochwertige, einseitige Platine aus FR4 Epoxydharz bietet dir die ideale Grundlage für kreative Schaltungen und professionelle Ergebnisse.
Stell dir vor, du realisierst deine eigenen Smart-Home-Anwendungen, baust innovative Sensoren oder entwickelst einzigartige Steuerungen für Roboter. Mit der FPE1 Fotoplatine legst du den Grundstein für all diese faszinierenden Projekte und mehr. Sie ist nicht nur ein Bauteil, sondern ein Schlüssel zu deiner kreativen Entfaltung und zum Erfolg deiner elektronischen Visionen.
Die Basis für Perfektion: Material und Eigenschaften

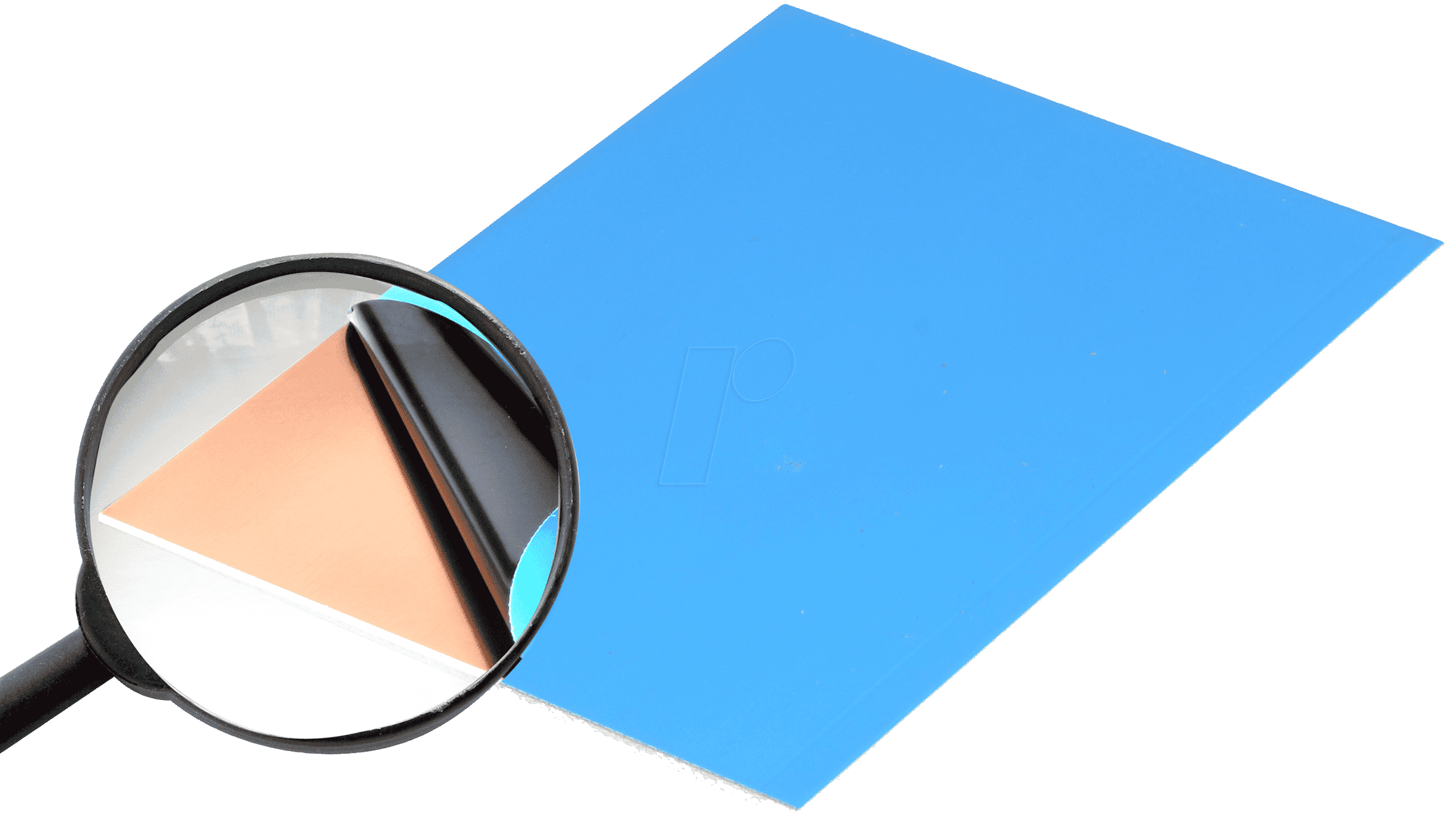

Die FPE1 300X200 Fotoplatine überzeugt durch ihre hochwertigen Materialien und präzise Verarbeitung. Sie besteht aus FR4 Epoxydharz, einem robusten und bewährten Material, das in der Elektronikindustrie weit verbreitet ist. Die einseitige Kupferbeschichtung mit einer Stärke von 35 µm sorgt für eine exzellente Leitfähigkeit und ermöglicht die zuverlässige Übertragung von Signalen. Die Platinengröße von 300 x 200 mm bietet ausreichend Platz für komplexe Schaltungen und flexible Layout-Gestaltung.
Hier eine Übersicht der wichtigsten Eigenschaften:
- Material: FR4 Epoxydharz
- Typ: Einseitig
- Größe: 300 x 200 mm
- Stärke: 1,6 mm
- Kupferstärke: 35 µm
Diese Kombination aus Material und Abmessungen macht die FPE1 Fotoplatine zu einem vielseitigen Werkzeug für Elektronik-Enthusiasten, Hobby-Bastler und professionelle Entwickler gleichermaßen.
Warum eine Fotoplatine? Die Vorteile im Überblick
Im Vergleich zu anderen Methoden der Leiterplattenherstellung bietet die Verwendung einer Fotoplatine entscheidende Vorteile:
- Hohe Präzision: Dank des fotografischen Prozesses lassen sich filigrane Leiterbahnen und komplexe Designs mit höchster Genauigkeit realisieren.
- Flexibilität: Du bestimmst das Layout selbst und kannst deine Schaltungen exakt nach deinen Bedürfnissen gestalten.
- Kosteneffizienz: Gerade bei kleineren Serien oder Einzelstücken ist die Herstellung von Fotoplatinen oft deutlich günstiger als die Beauftragung externer Dienstleister.
- Lerneffekt: Der gesamte Prozess von der Layout-Erstellung bis zur fertigen Platine vermittelt wertvolles Wissen und fördert das Verständnis für elektronische Schaltungen.
- Unabhängigkeit: Du bist nicht auf Dritte angewiesen und kannst deine Projekte in Eigenregie umsetzen.
Die FPE1 Fotoplatine ermöglicht dir somit die volle Kontrolle über deine Elektronik-Projekte und eröffnet dir ungeahnte Möglichkeiten der kreativen Entfaltung.
Schritt für Schritt zur eigenen Leiterplatte: Der Prozess
Die Herstellung einer Leiterplatte mit der FPE1 Fotoplatine ist zwar etwas aufwendiger als die Verwendung einer Lochrasterplatine, aber mit etwas Übung und den richtigen Werkzeugen ist sie für jeden Elektronik-Enthusiasten machbar. Hier eine kurze Übersicht über die einzelnen Schritte:
- Layout-Erstellung: Entwirf das Layout deiner Schaltung mit einer geeigneten Software (z.B. Eagle, KiCad).
- Belichtung: Übertrage das Layout mit Hilfe einer UV-Belichtungseinheit auf die Fotoplatine.
- Entwicklung: Entferne die unbelichteten Bereiche der Fotoschicht mit einem Entwicklerbad.
- Ätzen: Ätze das freiliegende Kupfer mit einer Ätzlösung weg.
- Reinigung: Entferne die restliche Fotoschicht mit einem geeigneten Lösungsmittel.
- Bohren: Bohre die Löcher für die Bauelemente.
- Bestücken und Löten: Bestücke die Platine mit den benötigten Bauelementen und verlöte sie.
Es gibt zahlreiche Anleitungen und Tutorials online, die dir den Prozess im Detail erklären und dir bei der Umsetzung helfen. Mit der FPE1 Fotoplatine und etwas Engagement wirst du schon bald deine eigenen, professionell gefertigten Leiterplatten in den Händen halten.
Für wen ist die FPE1 300X200 Fotoplatine geeignet?
Die FPE1 Fotoplatine ist ein vielseitiges Produkt, das sich an eine breite Zielgruppe richtet:
- Hobby-Elektroniker und Bastler: Die FPE1 ist ideal für alle, die ihre eigenen Schaltungen entwerfen und bauen möchten. Sie bietet die Möglichkeit, kreative Ideen umzusetzen und das eigene Wissen zu vertiefen.
- Studenten und Auszubildende: Die Herstellung von Fotoplatinen ist ein wichtiger Bestandteil vieler Elektronik-Studiengänge und Ausbildungen. Die FPE1 bietet eine kostengünstige Möglichkeit, praktische Erfahrungen zu sammeln.
- Professionelle Entwickler: Auch für professionelle Entwickler kann die FPE1 eine interessante Option sein, um Prototypen zu erstellen oder kleine Serien zu fertigen.
- Lehrer und Dozenten: Die FPE1 eignet sich hervorragend für den Einsatz im Unterricht, um Schülern und Studenten die Grundlagen der Leiterplattenherstellung zu vermitteln.
Egal, ob du Anfänger oder Experte bist, die FPE1 Fotoplatine ist ein wertvolles Werkzeug für alle, die sich mit Elektronik beschäftigen und ihre eigenen Projekte realisieren möchten.
Technische Daten im Detail
| Eigenschaft | Wert |
|---|---|
| Material | FR4 Epoxydharz |
| Typ | Einseitig |
| Größe | 300 x 200 mm |
| Stärke | 1,6 mm |
| Kupferstärke | 35 µm |
| Temperaturbeständigkeit | Bis ca. 130 °C |
| Brandverhalten | UL94 V-0 |
Diese detaillierten technischen Daten geben dir einen umfassenden Überblick über die Eigenschaften der FPE1 Fotoplatine und helfen dir bei der Planung deiner Projekte.
Die FPE1 Fotoplatine: Mehr als nur ein Produkt
Die FPE1 300X200 Fotoplatine ist mehr als nur ein einfaches Bauteil. Sie ist ein Werkzeug, das dir die Möglichkeit gibt, deine kreativen Ideen zu verwirklichen, dein Wissen zu erweitern und deine eigenen Elektronik-Projekte zu realisieren. Sie ist ein Schlüssel zu einer Welt voller Möglichkeiten und Innovationen.
Also, worauf wartest du noch? Bestelle jetzt deine FPE1 Fotoplatine und starte dein nächstes Elektronik-Abenteuer!
FAQ: Häufig gestellte Fragen zur FPE1 300X200 Fotoplatine
Hier findest du Antworten auf häufig gestellte Fragen zur FPE1 300X200 Fotoplatine:
1. Was bedeutet FR4?
FR4 steht für „Flame Retardant 4“ und ist ein internationaler Standard für Epoxidharz-Glasgewebe-Laminate. Es ist ein weit verbreitetes Material in der Elektronikindustrie aufgrund seiner guten mechanischen und elektrischen Eigenschaften sowie seiner Flammwidrigkeit.
2. Welche Ätzlösung ist für diese Platine geeignet?
Für die FPE1 Fotoplatine eignen sich verschiedene Ätzlösungen, wie z.B. Eisen(III)-chlorid-Lösung (FeCl3) oder Natriumpersulfat-Lösung. Achten Sie darauf, die Anweisungen des Herstellers der Ätzlösung genau zu befolgen und die entsprechenden Sicherheitsvorkehrungen zu treffen.
3. Kann ich die Platine auch beidseitig ätzen?
Die FPE1 Fotoplatine ist einseitig beschichtet und daher nicht für das beidseitige Ätzen vorgesehen. Für beidseitige Platinen benötigen Sie eine spezielle, beidseitig beschichtete Platine.
4. Wie lagere ich die Fotoplatine richtig?
Die Fotoplatine sollte trocken, kühl und lichtgeschützt gelagert werden, um die Fotoschicht vor ungewollter Belichtung zu schützen. Eine Lagerung in der Originalverpackung oder in einer lichtundurchlässigen Hülle ist empfehlenswert.
5. Welche Software eignet sich für die Layout-Erstellung?
Es gibt viele verschiedene Software-Programme für die Layout-Erstellung, sowohl kostenlose als auch kostenpflichtige. Beliebte Optionen sind z.B. Eagle, KiCad, DipTrace und Altium Designer. Wählen Sie die Software, die am besten zu Ihren Bedürfnissen und Ihrem Kenntnisstand passt.
6. Wie lange dauert der Ätzvorgang?
Die Dauer des Ätzvorgangs hängt von verschiedenen Faktoren ab, wie z.B. der Art der Ätzlösung, der Konzentration der Lösung, der Temperatur und der Dicke der Kupferschicht. Es ist ratsam, den Ätzvorgang regelmäßig zu überprüfen und die Platine rechtzeitig aus der Ätzlösung zu nehmen, um ein Überätzen zu vermeiden.
7. Kann ich die Platine nach dem Ätzen verzinnen?
Ja, die Platine kann nach dem Ätzen verzinnt werden, um die Lötbarkeit der Kupferoberfläche zu verbessern und sie vor Korrosion zu schützen. Es gibt verschiedene Methoden zum Verzinnen, wie z.B. chemisches Verzinnen oder elektrolytisches Verzinnen.
8. Was muss ich beim Bohren der Löcher beachten?
Beim Bohren der Löcher ist es wichtig, scharfe Bohrer in der richtigen Größe zu verwenden und die Platine auf einer stabilen Unterlage zu platzieren. Achten Sie darauf, nicht zu viel Druck auszuüben, um ein Ausreißen des Kupfers zu vermeiden. Eine Bohrmaschine mit variabler Drehzahl ist empfehlenswert.
