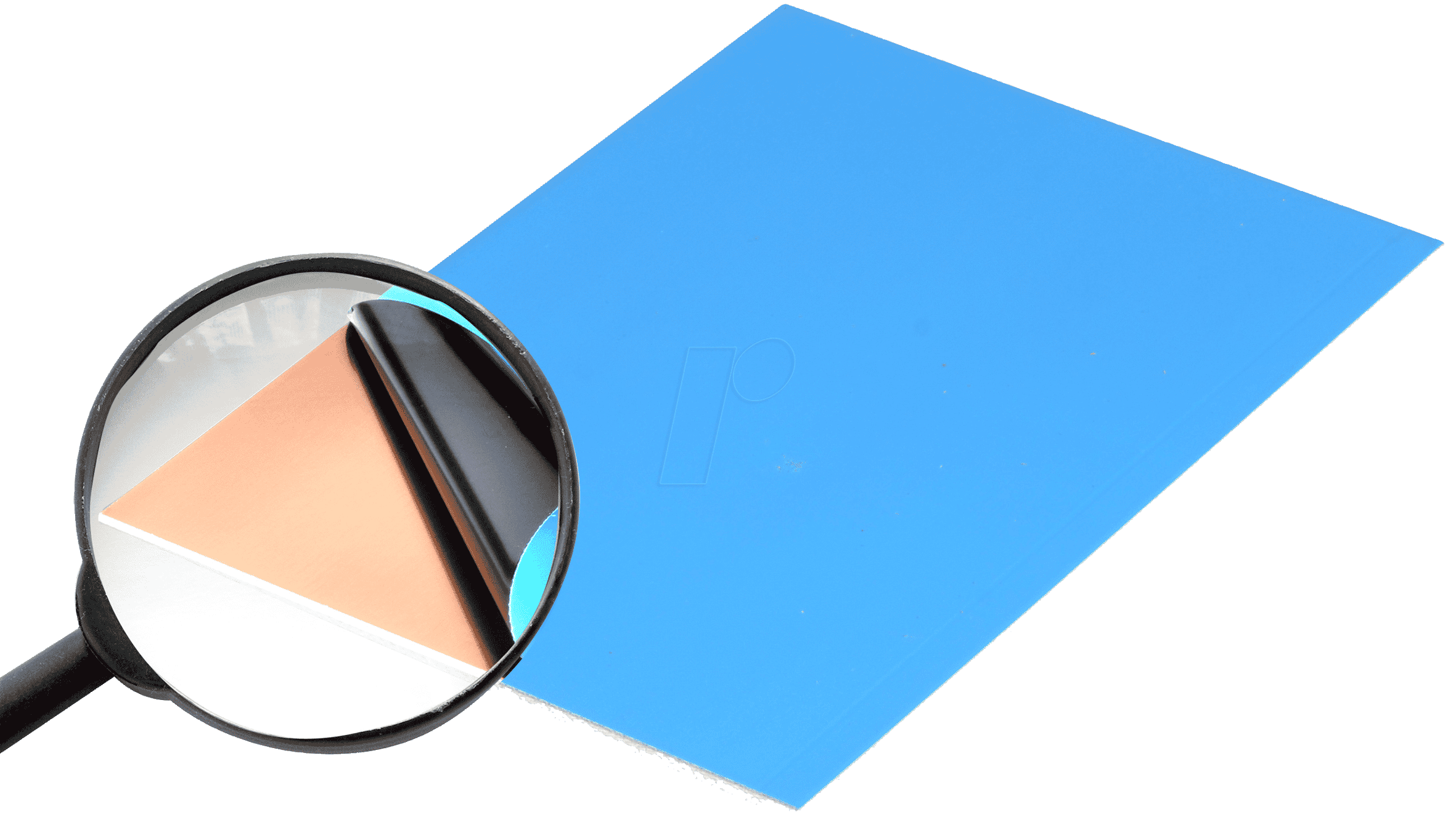

Maximale Präzision für Ihre Elektronikprojekte: FPE1 233X160 – Einseitige Fotoplatine aus FR4 Epoxid
Sie suchen nach einer zuverlässigen und präzisen Basis für Ihre elektronischen Schaltungen, die sowohl Langlebigkeit als auch optimale elektrische Eigenschaften bietet? Die FPE1 233X160 Fotoplatine mit einseitiger Kupferkaschierung auf FR4 Epoxid-Trägermaterial ist die ideale Lösung für anspruchsvolle Bastler, Prototypenentwickler und professionelle Elektroniker. Diese Platine minimiert Signalverluste und ermöglicht eine saubere Verarbeitung Ihrer Leiterbahnen, was sie zu einer überlegenen Wahl gegenüber weniger standardisierten oder minderwertigen Alternativen macht.
Hochwertige Materialien für überlegene Leistung
Die Grundlage jeder erfolgreichen elektronischen Komponente ist das Material. Die FPE1 233X160 Fotoplatine setzt auf FR4 Epoxidharz als Trägermaterial. Dieses Material ist nicht nur für seine exzellenten dielektrischen Eigenschaften bekannt, sondern auch für seine hohe mechanische Festigkeit und Temperaturbeständigkeit. Die einseitige Kupferkaschierung mit einer Dicke von 35 µm (Mikrometer) bietet eine optimale Leitfähigkeit für eine Vielzahl von Anwendungen, von einfachen Schaltungen bis hin zu komplexeren Designs.
Konstruktive Vorteile der FPE1 233X160
Diese einseitige Fotoplatine bietet eine Reihe von Vorteilen, die sie für Ihre Projekte unverzichtbar machen:
- Optimale elektrische Isolation: Das FR4 Epoxidharz bietet eine hervorragende Isolation, die unerwünschte Übersprechen und Signalverluste minimiert.
- Hohe mechanische Stabilität: Mit einer Dicke von 1,6 mm ist die Platine robust genug, um auch unter mechanischer Belastung stabil zu bleiben, was für die Langlebigkeit Ihrer Schaltungen entscheidend ist.
- Präzise Ätzbarkeit: Die einseitige Kupferkaschierung mit 35 µm Dicke ermöglicht eine sehr feine und präzise Strukturierung der Leiterbahnen, was besonders bei komplexen Schaltungen von Vorteil ist.
- Vielseitige Einsatzmöglichkeiten: Ob für Prototypen, Lehrprojekte, Reparaturen oder auch für Kleinserienfertigung – die FPE1 233X160 ist ein verlässlicher Partner.
- Gute Lötbarkeit: Das Material und die Kupferqualität gewährleisten eine einfache und zuverlässige Lötverbindung, die für stabile Kontakte unerlässlich ist.
- Standardisierte Abmessungen: Die Größe von 233 x 160 mm ist eine gängige Abmessung, die oft gut in Gehäuse passt oder sich leicht weiterverarbeiten lässt.
Technische Spezifikationen und qualitative Merkmale
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | FPE1 233X160 – Fotoplatine |
| Trägermaterial | FR4 Epoxidharz |
| Kupferkaschierung | Einseitig |
| Platinengröße (L x B) | 233 mm x 160 mm |
| Platinendicke | 1,6 mm |
| Kupferdicke | 35 µm |
| Isolationswiderstand | Extrem hoch, bietet exzellente dielektrische Eigenschaften für minimale Signalverluste und hohe Spannungsfestigkeit. |
| Mechanische Belastbarkeit | Hohe Steifigkeit und Widerstandsfähigkeit gegen Verbiegung und Bruch, ermöglicht sichere Handhabung und Montage. |
| Flammpunkt des Trägermaterials | Das FR4-Material ist selbstverlöschend und erfüllt wichtige Sicherheitsstandards für elektronische Komponenten. |
| Verarbeitungseigenschaften | Sehr gut geeignet für gängige Lötverfahren (z.B. Handlöten, Wellenlöten) und mechanische Bearbeitung wie Bohren und Fräsen. |
Tiefergehende Materialkunde: Warum FR4 Epoxidharz die erste Wahl ist
Die Auswahl des richtigen Trägermaterials ist entscheidend für die Leistung und Langlebigkeit Ihrer elektronischen Schaltungen. FR4 (Flame Retardant 4) ist ein Verbundwerkstoff aus Glasfasergewebe, das mit Epoxidharz imprägniert und unter Hitze und Druck verpresst wird. Diese Kombination verleiht der FPE1 233X160 Fotoplatine eine Reihe von überlegenen Eigenschaften gegenüber älteren oder einfacheren Materialien wie Pertinax (GF-P) oder gar Pappe:
- Hervorragende Dielektrika: Epoxidharz weist eine geringe Dielektrizitätskonstante (Dk) und einen geringen Verlustfaktor (Df) auf. Dies bedeutet, dass das Material elektrische Signale gut isoliert und kaum Energie in Form von Wärme absorbiert, was für Hochfrequenzanwendungen und zur Vermeidung von Signaldegradation von großer Bedeutung ist. Die einseitige Kupferbahn profitiert direkt von dieser hochwertigen Isolation.
- Hohe Glasübergangstemperatur (Tg): FR4 hat typischerweise eine Glasübergangstemperatur von über 130°C. Dies bedeutet, dass das Material bis zu dieser Temperatur stabil bleibt und seine mechanischen und elektrischen Eigenschaften behält. Dies ist entscheidend für Anwendungen, bei denen die Platine erhöhten Temperaturen ausgesetzt sein kann, wie z.B. in Leistungselektronik oder in Umgebungen mit geringer Belüftung. Die FPE1 233X160 ist somit für den robusten Einsatz konzipiert.
- Mechanische Robustheit: Die Glasfasereinlage sorgt für eine hohe Zug- und Biegefestigkeit. Im Vergleich zu einfacheren Trägermaterialien bricht FR4 nicht so leicht und behält seine Form auch bei wiederholtem Biegen oder bei mechanischer Beanspruchung. Dies reduziert das Risiko von Haarrissen in den Leiterbahnen, die zu Ausfällen führen können. Die 1,6 mm Dicke der FPE1 233X160 verstärkt diese Stabilität zusätzlich.
- Gute Chemikalienbeständigkeit: Epoxidharz ist widerstandsfähig gegenüber vielen Chemikalien, Säuren und Lösungsmitteln, die bei der Leiterplattenherstellung oder bei der Reinigung von Platinen zum Einsatz kommen. Dies erleichtert den Herstellungsprozess und gewährleistet die Langzeitstabilität der Platine.
- Flammhemmende Eigenschaften: Wie der Name FR4 schon sagt, ist das Material flammhemmend ausgerüstet. Dies erhöht die Sicherheit Ihrer elektronischen Geräte erheblich, da im Falle eines Kurzschlusses oder einer Überhitzung die Wahrscheinlichkeit eines Brandes reduziert wird. Dies ist ein nicht zu unterschätzender Sicherheitsaspekt für alle elektronischen Projekte.
Die Bedeutung der Kupferdicke (35 µm)
Die Dicke der Kupferkaschierung, in diesem Fall 35 µm (entspricht ca. 1 oz/ft²), ist ein weiterer kritischer Faktor für die Funktionalität Ihrer Schaltungen. Eine Kupferdicke von 35 µm ist ein bewährter Standard, der für eine breite Palette von Anwendungen optimal ist:
- Ausreichende Stromtragfähigkeit: Für die meisten analogen und digitalen Schaltungen, Prototypen und viele Hobbyprojekte bietet 35 µm Kupfer eine ausreichende Stromtragfähigkeit, um die Leiterbahnen vor Überhitzung zu schützen. Dies ist wichtig, um Signalintegrität zu gewährleisten und die Lebensdauer der Komponente zu verlängern.
- Präzise Strukturierung: Eine dünnere Kupferschicht wie 35 µm lässt sich besser und feiner ätzen als dickere Varianten. Dies ermöglicht die Erstellung schmalerer Leiterbahnen und kleinerer Lötpads, was für moderne, dichtere Schaltungsdesigns von Vorteil ist. Die FPE1 233X160 ist somit ideal für Projekte, die eine hohe Bauteildichte erfordern.
- Gute Balance: Die 35 µm Dicke stellt einen hervorragenden Kompromiss zwischen Leitfähigkeit, Ätzbarkeit und Kosten dar. Für die meisten Standardanwendungen ist sie die wirtschaftlichste und effektivste Wahl.
- Kompatibilität mit Fotolithografie: Diese Kupferschichtdicke ist optimal für den Einsatz von Fotolithografie-Verfahren, die zur präzisen Übertragung des Leiterbahnlayouts auf die Platine verwendet werden.
FAQ – Häufig gestellte Fragen zu FPE1 233X160 – Fotoplatine, FR4 Epoxyd, einseitig, 233 x 160 mm, 1,6 mm, 35 u
Was sind die Hauptanwendungsbereiche für diese einseitige Fotoplatine?
Die FPE1 233X160 Fotoplatine eignet sich hervorragend für Prototypenentwicklung, Lehrprojekte, Reparaturen von Elektronikgeräten, Kleinserienfertigung und für Projekte, bei denen eine kostengünstige, aber dennoch zuverlässige und präzise Leiterplattenbasis benötigt wird.
Kann ich die Platine selbst bearbeiten?
Ja, die FPE1 233X160 Platine aus FR4 Epoxidharz lässt sich gut bohren, sägen, fräsen und schleifen. Dies ermöglicht Ihnen, die Platine präzise an Ihre spezifischen Projektanforderungen anzupassen.
Wie beeinflusst die einseitige Kupferkaschierung die Funktionalität?
Eine einseitige Kupferkaschierung bedeutet, dass nur auf einer Seite der Platine Leiterbahnen aufgebracht werden können. Dies ist für viele einfache bis mittelschwere Schaltungen völlig ausreichend und vereinfacht die Design- und Bestückungsprozesse im Vergleich zu zweiseitigen oder mehrlagigen Platinen. Die Qualität des FR4 und die Kupferdicke sorgen für optimale elektrische Eigenschaften auf dieser einen Seite.
Ist die Platine hitzebeständig?
Ja, FR4 Epoxidharz ist für seine gute Hitzebeständigkeit bekannt. Mit einer typischen Glasübergangstemperatur über 130°C hält die Platine erhöhten Temperaturen stand, die bei vielen elektronischen Anwendungen auftreten können, ohne ihre strukturelle Integrität zu verlieren.
Welche Lötverfahren sind für diese Platine geeignet?
Die FPE1 233X160 Platine ist für gängige Lötverfahren wie Handlöten, Wellenlöten und Reflow-Löten geeignet. Die Qualität des FR4 und der Kupferbeschichtung gewährleistet eine gute Lötbarkeit.
Wie robust ist die Platine mit 1,6 mm Dicke?
Mit 1,6 mm Dicke bietet die Platine eine sehr gute mechanische Stabilität. Sie ist ausreichend steif, um sich nicht leicht zu verbiegen oder zu brechen, was für eine sichere Montage und die Langlebigkeit Ihrer Schaltungen wichtig ist. Sie ist widerstandsfähiger als dünnere Alternativen.
Warum ist 35 µm Kupferdicke ein guter Standard für diese Platine?
35 µm (ca. 1 oz/ft²) Kupferdicke bietet eine gute Balance zwischen ausreichender Stromtragfähigkeit für die meisten Anwendungen, feiner Ätzbarkeit für präzise Leiterbahnen und einem guten Preis-Leistungs-Verhältnis. Sie ist ideal für eine breite Palette von elektronischen Designs.
