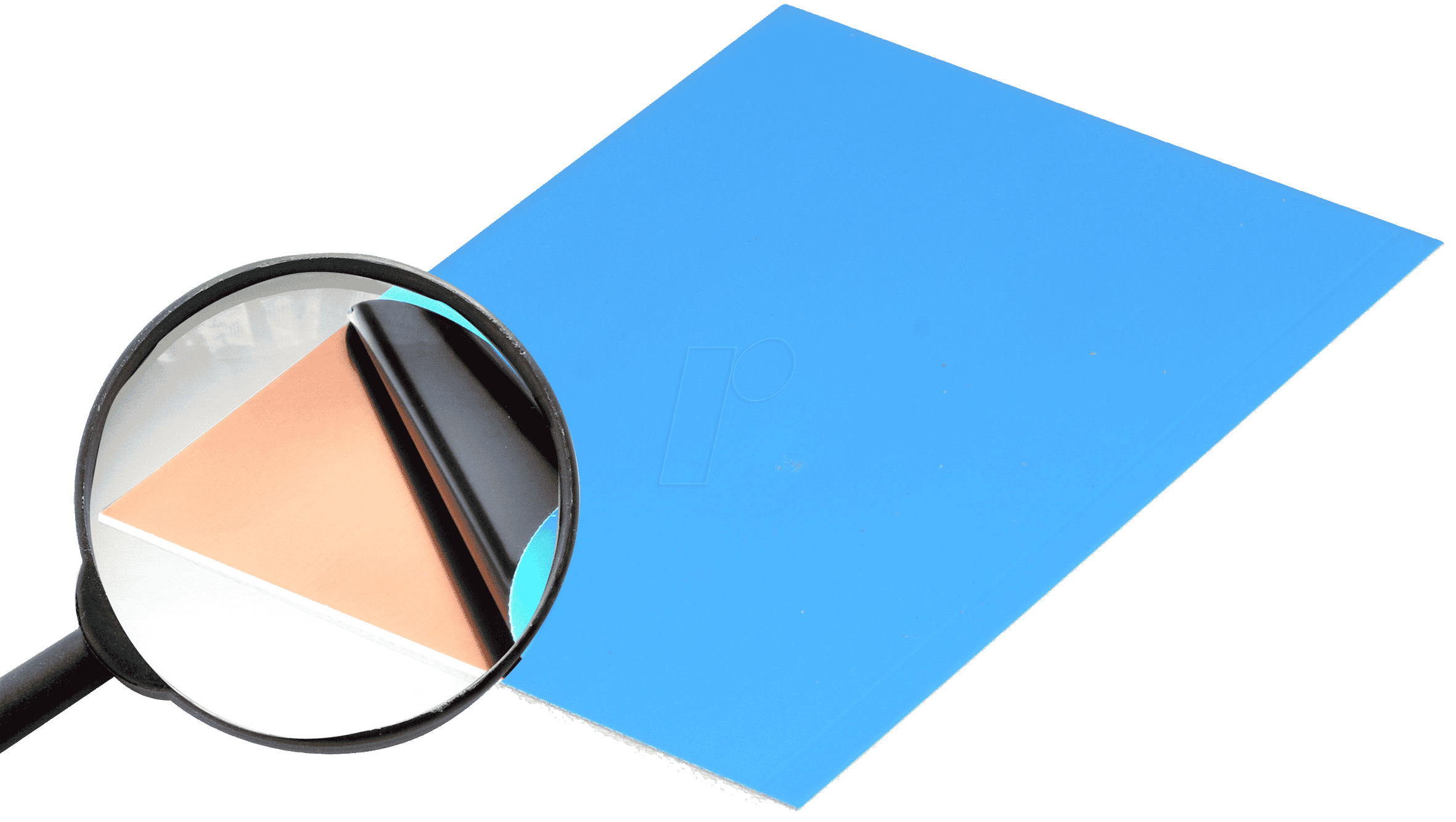

FPE1 160×100 – Ihre Grundlegende Basis für Elektronische Projekte
Die FPE1 160×100 Fotoplatine, gefertigt aus robustem FR4 Epoxid, ist die ideale Lösung für Entwickler, Hobbyisten und Ingenieure, die eine zuverlässige und präzise Grundlage für ihre elektronischen Schaltungen benötigen. Sie minimiert Fehlerquellen bei der Leiterbahnführung und ermöglicht eine professionelle Umsetzung von Prototypen und Kleinserien, wo Stabilität und Isolation von höchster Bedeutung sind.
Maximale Präzision und Zuverlässigkeit mit FR4 Epoxid
Die Wahl des richtigen Trägermaterials ist entscheidend für die Langlebigkeit und Leistungsfähigkeit Ihrer elektronischen Geräte. Unsere FPE1 160×100 Fotoplatine nutzt die überlegenen Eigenschaften von FR4 Epoxid, einem Verbundwerkstoff, der sich durch seine herausragende mechanische Festigkeit, ausgezeichnete elektrische Isolationseigenschaften und hohe Temperaturbeständigkeit auszeichnet. Im Gegensatz zu einfacheren Materialien bietet FR4 eine signifikant höhere Dimensionsstabilität, selbst unter wechselnden Umgebungsbedingungen. Die einseitige Ausführung vereinfacht den Entwurfsprozess für Anwendungen, die keine komplexen Multilayer-Strukturen erfordern, und fokussiert die Funktionalität auf eine klar definierte Ebene. Die Kupferbahnstärke von 35 µm (Mikrometer) ermöglicht eine gute Stromtragfähigkeit für die meisten Anwendungen in der Prototypenentwicklung und im Amateurfunk, während die Dicke von 1,6 mm eine solide und widerstandsfähige Basis schafft.
Warum FPE1 160×100 die überlegene Wahl ist
Die FPE1 160×100 unterscheidet sich von Standardlösungen durch ihre sorgfältig ausgewählten Spezifikationen und die damit verbundenen Vorteile:
- Hohe mechanische Stabilität: Die 1,6 mm dicke FR4-Platine bietet eine ausgezeichnete Steifigkeit, die eine Verformung verhindert und somit die Zuverlässigkeit Ihrer Verbindungen über die Zeit gewährleistet.
- Hervorragende Isolationseigenschaften: FR4 Epoxid ist ein Dielektrikum, das eine effektive Trennung zwischen den leitenden Bahnen ermöglicht und so Kurzschlüsse sowie unerwünschte kapazitive Kopplungen minimiert.
- Präzise Bearbeitbarkeit: Die Fotoplatine ist optimiert für die gängigen Ätzverfahren, was eine exakte Reproduktion komplexer Leiterbahnmuster ermöglicht.
- Optimale Kupferstärke: 35 µm Kupferbahnstärke bietet eine ausgewogene Kapazität für Stromführung bei gleichzeitiger Minimierung des Materialverbrauchs und Ermöglichung feiner Strukturen.
- Standardisierte Abmessungen: Mit 160 x 100 mm ist die Platine in einem vielseitigen Format gehalten, das sich für eine breite Palette von Projekten eignet und den Einsatz in gängigen Gehäusen erleichtert.
- Einseitige Funktionalität: Die klare Fokussierung auf eine einzige Kupferschicht vereinfacht die Verdrahtung und ist ideal für Projekte, bei denen die Komplexität reduziert werden soll.
Technische Spezifikationen im Detail
Die FPE1 160×100 Fotoplatine ist präzise gefertigt, um den höchsten Anforderungen gerecht zu werden. Hier sind die wesentlichen technischen Daten, die ihre Leistungsfähigkeit und Anwendungsbereiche definieren:
| Merkmal | Spezifikation |
|---|---|
| Produkttyp | Fotoplatine |
| Modellbezeichnung | FPE1 160×100 |
| Platinenmaterial | FR4 Epoxid (Glasfaserverstärktes Epoxidharz) |
| Kupferkaschierung | Einseitig |
| Abmessungen (L x B) | 160 mm x 100 mm |
| Plattendicke | 1,6 mm |
| Kupferbahnstärke | 35 µm (Mikrometer) |
| Oberflächenbeschaffenheit | Standardmäßige Lötflächen-Vorbereitung für gute Lötbarkeit und Korrosionsbeständigkeit. |
| Anwendungsbereiche | Prototypenbau, Elektronik-Hobby, Amateurfunk, industrielle Kleinserien, Ausbildungszwecke. |
| Elektrische Eigenschaften | Hoher Isolationswiderstand, niedrige dielektrische Verluste bei relevanten Frequenzen für die meisten Anwendungen. |
Anwendungsgebiete und Einsatzmöglichkeiten
Die FPE1 160×100 Fotoplatine ist ein vielseitiges Bauteil, das in einer breiten Palette von elektronischen Projekten eingesetzt werden kann. Ihre Robustheit und die Möglichkeit zur präzisen Leiterbahnführung machen sie zu einer ausgezeichneten Wahl für:
- Prototypenentwicklung: Schnelle und zuverlässige Umsetzung von Schaltungskonzepten, um Funktionalität und Design zu testen, bevor zur Serienfertigung übergegangen wird.
- Hobbyelektronik: Ideal für komplexe Schaltungen im Bereich Radioempfang, Steuerungen, Audioverstärker und mehr, wo eine stabile und gut isolierte Grundlage benötigt wird.
- Ausbildungseinrichtungen: Zur Vermittlung von Grundlagen der Schaltungstechnik und des Platinenlayouts, da sie Fehler toleranter als sehr feine Strukturen ist.
- Kleinserienfertigung: Für die Produktion kleiner Stückzahlen, bei denen die Investition in komplexere Multilayer-Platine nicht wirtschaftlich ist.
- Reparatur und Modifikation: Als Ersatz oder Basis für Modifikationen bestehender elektronischer Geräte.
- Sensorik und Messsysteme: Wo eine definierte und störungsarme Umgebung für empfindliche Messschaltungen erforderlich ist.
Die 1,6 mm Dicke gewährleistet eine physische Stabilität, die auch bei mechanischer Belastung oder bei der Montage von größeren Bauteilen von Vorteil ist. Die einseitige Kupferlage unterstützt dabei ein klares und übersichtliches Layout, was besonders in der Ausbildungsphase und bei komplexen, aber nicht mehrschichtigen Designs von großem Nutzen ist.
Material und Verarbeitung: Ein Fundament für Ihre Ideen
Das Herzstück jeder Leiterplatte ist ihr Trägermaterial. Bei der FPE1 160×100 Fotoplatine bildet FR4 Epoxid das Fundament. Dieses Material ist ein hochleistungsfähiger Verbundwerkstoff, der aus Glasfasergewebe besteht, das mit einem Epoxidharz imprägniert und unter Hitze und Druck ausgehärtet wird. Die resultierende Struktur bietet eine bemerkenswerte Kombination aus mechanischer Festigkeit, elektrischer Isolation und thermischer Stabilität. Die Glasfasern verleihen der Platine ihre charakteristische Steifigkeit und Widerstandsfähigkeit gegenüber Bruch, während das Epoxidharz für die ausgezeichneten dielektrischen Eigenschaften sorgt. Diese Kombination ist entscheidend, um sicherzustellen, dass die elektrischen Signale korrekt und ohne unerwünschte Beeinflussung übertragen werden. Die Verarbeitung der FPE1 160×100 erfolgt durch photolithografische Verfahren, bei denen ein Belichtungsmaske verwendet wird, um die gewünschten Leiterbahnen auf die kupferkaschierte Oberfläche zu übertragen. Nach der Belichtung und Entwicklung werden die unerwünschten Kupferbereiche weggeätzt, wodurch die präzisen Leiterbahnen entstehen.
Vergleich mit Alternativen: Warum FR4 Epoxid die Nase vorn hat
Während es für spezielle Anwendungen auch andere Platinenmaterialien gibt, wie z.B. Aluminium-basiertes PCB-Material für sehr hohe Strombelastungen oder flexible Materialien für biegsame Anwendungen, bietet FR4 Epoxid für den Großteil der gängigen elektronischen Projekte das beste Preis-Leistungs-Verhältnis und die erforderliche Vielseitigkeit. Im Vergleich zu einfacheren Materialien wie Pertinax (Pertinax ist ein Markenname für ein hartes Papier-Phenolharz-Laminat, das weniger feuchtigkeitsbeständig und mechanisch weniger stabil ist als FR4) bietet FR4 eine überlegene Leistung in Bezug auf:
- Feuchtigkeitsaufnahme: FR4 ist deutlich resistenter gegen Feuchtigkeitsaufnahme, was sich positiv auf die Langzeitstabilität und die Vermeidung von Korrosion auswirkt.
- Mechanische Festigkeit und Dimensionsstabilität: FR4 verzieht sich unter Temperatureinflüssen weniger stark und ist widerstandsfähiger gegen mechanische Beanspruchung.
- Elektrische Isolation: Die dielektrischen Eigenschaften von FR4 sind bei höheren Frequenzen und Temperaturen konsistenter als bei vielen alternativen Materialien.
- Temperaturbeständigkeit: FR4 kann höhere Betriebstemperaturen aushalten, was für Anwendungen mit signifikanter Wärmeentwicklung wichtig ist.
Die einseitige Ausführung der FPE1 160×100 ist dabei nicht als Einschränkung, sondern als gezielte Designentscheidung zu verstehen. Für viele Schaltungen, insbesondere im Bereich der Steuerungstechnik, der Signalaufbereitung oder für einfache Stromversorgungen, ist eine einseitige Platine vollkommen ausreichend und bietet den Vorteil einer einfacheren Layoutgestaltung und geringeren Kosten.
FAQ – Häufig gestellte Fragen zu FPE1 160×100 – Fotoplatine, FR4 Epoxyd, einseitig, 160 x 100 mm, 1,6 mm, 35 u
Ist diese Platine für Hochfrequenzanwendungen geeignet?
Die FPE1 160×100 mit FR4-Material bietet für viele Hochfrequenzanwendungen gute dielektrische Eigenschaften. Für sehr anspruchsvolle HF-Designs, die extrem niedrige dielektrische Verluste oder spezifische Impedanzkontrolle erfordern, sind möglicherweise spezielle HF-Materialien wie Rogers-Kupfer nötig. Für Amateurfunk und viele andere HF-Projekte im nicht-militärischen und nicht-extrem-wissenschaftlichen Bereich ist sie jedoch sehr gut geeignet.
Wie werden die Leiterbahnen auf dieser Platine hergestellt?
Die Bezeichnung „Fotoplatine“ impliziert, dass das Layout mittels eines fotolithografischen Verfahrens auf die kupferkaschierte Oberfläche aufgebracht wird. Dies beinhaltet die Verwendung eines Fotos (eines Negativs des gewünschten Leiterbilds), um die Kupferschicht selektiv zu belichten und anschließend zu ätzen. Dies ermöglicht hochpräzise und feine Leiterbahnstrukturen.
Ist die Platine vorgebohrt?
Die Beschreibung „Fotoplatine“ bezieht sich auf die Herstellung der Leiterbahnen. Ob Bohrungen für Bauteile vorhanden sind, ist nicht Teil der Kernspezifikation einer Fotoplatine. Üblicherweise werden solche Platinen ohne Bohrungen geliefert, damit der Anwender die Bohrungen exakt nach eigenem Layout platzieren kann. Bohrungen werden nachträglich angebracht.
Kann ich die Platine leicht bearbeiten (schneiden, bohren)?
Ja, die FPE1 160×100 mit 1,6 mm Dicke und FR4-Material ist gut mit gängigen Werkzeugen wie einer Laubsäge, einem Dremel oder einer kleinen Bohrmaschine bearbeitbar. Achten Sie bei der Bearbeitung auf ausreichende Belüftung und Schutzbrillen, da feiner Staub entstehen kann.
Welche Löttemperatur ist für die Lötflächen zu empfehlen?
Die Kupferoberfläche ist für die Lötbarkeit ausgelegt. Die genaue Löttemperatur hängt von der verwendeten Lötspitze, dem Lot und dem Flussmittel ab. Generell empfiehlt sich für bleifreies Lot eine Temperatur von ca. 300-350°C und für bleihaltiges Lot ca. 250-300°C. Eine kurze Lötzeit pro Kontaktstelle ist ratsam, um das Material nicht unnötig zu thermisch zu belasten.
Ist das Material FR4 Epoxid entflammbar?
FR4-Materialien werden in der Regel als schwer entflammbar eingestuft (oft nach UL 94 V-0). Das bedeutet, dass sie so konzipiert sind, dass sie im Brandfall die Flammenausbreitung minimieren und sich von selbst löschen. Für die meisten elektronischen Anwendungen ist dies eine ausreichende Sicherheitsstufe.
Bietet die einseitige Ausführung Einschränkungen bei der Bauteilplatzierung?
Eine einseitige Platine bietet grundsätzlich weniger Flexibilität bei der Platzierung von Bauteilen im Vergleich zu doppelseitigen oder mehrlagigen Platinen, da alle Bauteile und Leiterbahnen auf derselben Seite geführt werden müssen. Dies erfordert oft mehr Gedanken bei der Layoutgestaltung und kann bei sehr komplexen Schaltungen zu „Drahtbrücken“ oder einer weniger optimalen Bauteilplatzierung führen. Für viele Projekte ist sie jedoch vollkommen ausreichend und vereinfacht das Design.
