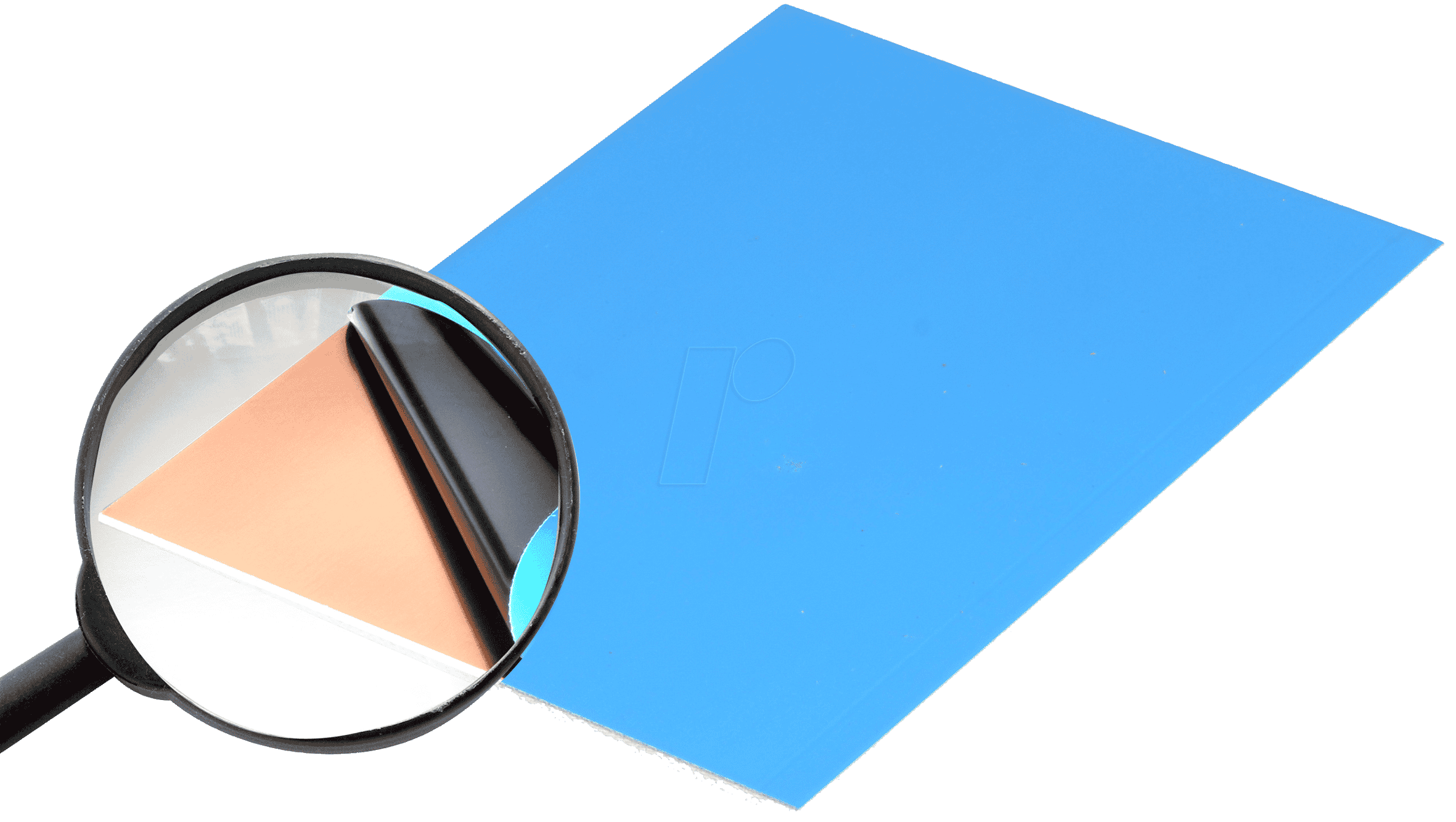

Präzision für Ihre Elektronikprojekte: Die FPE1 150×100 Fotoplatine
Suchen Sie nach einer zuverlässigen und präzisen Basis für Ihre elektronischen Schaltungen und Prototypen? Die FPE1 150×100 Fotoplatine ist die optimale Lösung für Hobbyisten, Ingenieure und Entwickler, die höchste Ansprüche an Qualität und Funktionalität stellen. Diese einseitige Leiterplatte aus FR4 Epoxid-Harz bietet die ideale Grundlage für die Realisierung Ihrer kreativen Ideen, von einfachen Schaltungen bis hin zu komplexen Systemen.
Maximale Leistung und Langlebigkeit für anspruchsvolle Anwendungen
Die FPE1 150×100 Fotoplatine unterscheidet sich von Standardlösungen durch ihre herausragende Materialqualität und präzise Verarbeitung. Gefertigt aus hochwertigem FR4 Epoxid-Harz, gewährleistet sie eine exzellente elektrische Isolation, hohe mechanische Stabilität und eine bemerkenswerte thermische Beständigkeit. Die einseitige Beschichtung mit einer Kupferbahn von 35 µm Dicke bietet ausreichend Kapazität für die meisten gängigen Elektronikkomponenten und Schaltungsdesigns.
Umfassende Vorteile der FPE1 150×100 Fotoplatine
- Robuste Konstruktion: Das FR4 Epoxid-Harz ist bekannt für seine Langlebigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen, was die Lebensdauer Ihrer Projekte verlängert.
- Präzise Bearbeitung: Die exakten Abmessungen von 150 x 100 mm und eine Dicke von 1,6 mm garantieren eine problemlose Montage und Integration in Ihre Schaltungsdesigns.
- Optimierte Leitfähigkeit: Die 35 µm starke Kupferschicht ermöglicht eine effiziente Stromleitung und minimiert Verluste, was für die Performance empfindlicher Schaltungen entscheidend ist.
- Vielseitige Anwendung: Geeignet für eine breite Palette von Projekten, von der Ausbildung über den Prototypenbau bis hin zur Kleinserienfertigung.
- Einfache Handhabung: Die einseitige Beschichtung vereinfacht den Lötprozess und erleichtert die Fehlersuche, besonders für Anfänger.
- Hohe elektrische Isolation: Das Epoxid-Harz-Substrat bietet eine zuverlässige Trennung zwischen den Leiterbahnen und verhindert unerwünschte Kurzschlüsse.
- Kosteneffiziente Lösung: Bietet ein hervorragendes Preis-Leistungs-Verhältnis für qualitativ hochwertige Leiterplatten.
Technische Spezifikationen im Detail
Die FPE1 150×100 Fotoplatine wurde entwickelt, um die Anforderungen moderner Elektronikentwicklungen zu erfüllen. Ihre Abmessungen, Materialeigenschaften und die Dicke der Kupferschicht sind sorgfältig aufeinander abgestimmt, um eine optimale Leistung und Zuverlässigkeit zu gewährleisten.
| Merkmal | Spezifikation | Bedeutung & Vorteile |
|---|---|---|
| Produkttyp | Fotoplatine, einseitig | Grundlage für die Herstellung von Leiterplatten durch Fotolithografie-Verfahren; einseitige Beschichtung vereinfacht Design und Fertigung für viele Anwendungen. |
| Material Substrat | FR4 Epoxid-Harz | Standardmaterial für Leiterplatten, bekannt für seine gute elektrische Isolation, mechanische Festigkeit und thermische Stabilität. Bietet eine zuverlässige und langlebige Basis für elektronische Komponenten. |
| Abmessungen (L x B) | 150 mm x 100 mm | Großzügige Fläche für die Platzierung einer Vielzahl von Bauteilen und die Gestaltung komplexer Schaltungsdesigns. Ermöglicht die Umsetzung von mittleren bis umfangreichen Projekten. |
| Dicke der Leiterplatte | 1,6 mm | Standarddicke für die meisten Elektronikanwendungen. Bietet ausreichende mechanische Stabilität und ist kompatibel mit einer Vielzahl von Steckverbindern und Montagemethoden. |
| Kupferdicke | 35 µm (Mikrometer) | Standarddicke für die meisten einseitigen und doppelseitigen Leiterplatten. Ausreichend für die meisten Strombelastungen in Hobby- und Prototypenprojekten. Gewährleistet gute elektrische Leitfähigkeit. |
| Oberfläche | Unbeschichtet (typisch für Fotoplatten vor Ätzung) / Verzinnt (nach Ätzung und Vorbereitung zur Lötbarkeit) | Die Oberfläche nach der Ätzung ist bereit für das Bestücken mit Komponenten. Eine mögliche Verzinnung schützt das Kupfer vor Oxidation und verbessert die Lötbarkeit erheblich. |
| Isolationswiderstand | Hoher Isolationswiderstand (typisch für FR4) | Verhindert unerwünschte Stromflüsse zwischen benachbarten Leiterbahnen, was für die Integrität und Zuverlässigkeit der Schaltung essenziell ist. |
| Dielektrische Stärke | Ausgezeichnet (typisch für FR4) | Widersteht hohen Spannungen, bevor es zu einem elektrischen Durchbruch kommt. Bietet Sicherheit bei Schaltungen mit unterschiedlichen Spannungsniveaus. |
Anwendungsbereiche für die FPE1 150×100 Fotoplatine
Die FPE1 150×100 Fotoplatine ist ein vielseitiges Werkzeug, das in einer breiten Palette von Anwendungsfällen zum Einsatz kommt:
- Prototypenentwicklung: Ideal für das schnelle Erstellen und Testen neuer Schaltungsdesigns.
- Ausbildung und Lehre: Perfekt für Elektronik-Workshops, Schulprojekte und Universitätskurse zur Vermittlung von Kenntnissen über Schaltungsdesign und PCB-Herstellung.
- Hobby-Elektronik: Ermöglicht die Realisierung ambitionierter Projekte wie eigene Verstärker, Steuerungen, Messtechnik oder Robotik-Komponenten.
- Kleine Serienfertigung: Auch für die Produktion kleiner Stückzahlen von individuellen elektronischen Geräten geeignet, wenn eine maßgeschneiderte Lösung benötigt wird.
- Reparatur und Modifikation: Kann zur Reproduktion oder Anpassung bestehender Schaltungen verwendet werden.
- Kreative Elektronikprojekte: Von interaktiven Kunstinstallationen bis hin zu spezialisierter Messhardware – die FPE1 150×100 bietet die nötige Flexibilität.
Optimierung Ihres Arbeitsablaufs mit der FPE1 150×100
Die Wahl der richtigen Leiterplatte ist entscheidend für den Erfolg jedes Elektronikprojekts. Die FPE1 150×100 Fotoplatine wurde entwickelt, um Ihren Arbeitsablauf zu optimieren. Die einseitige Natur der Platine vereinfacht das Layout-Design erheblich, was besonders für Anfänger von Vorteil ist. Gleichzeitig bietet die großzügige Fläche von 150 x 100 mm genügend Platz für die Platzierung von zahlreichen Komponenten, auch für anspruchsvollere Schaltungen mit mehreren ICs und diskreten Bauteilen. Die standardisierte Dicke von 1,6 mm gewährleistet Kompatibilität mit den meisten gängigen Gehäusen und Montagematerialien. Die 35 µm Kupferbahnstärke ist für die meisten Anwendungen im Niederspannungs- und Niederstrombereich vollkommen ausreichend und bietet eine gute Balance zwischen Leitfähigkeit und Kosten.
Qualität und Zuverlässigkeit im Detail – FR4 Epoxid-Harz
Das Herzstück jeder Leiterplatte ist ihr Basismaterial. Bei der FPE1 150×100 Fotoplatine kommt hochwertiges FR4 Epoxid-Harz zum Einsatz. Dieses Material kombiniert Glasfasergewebe mit Epoxidharz und bietet eine Reihe von Vorteilen, die es zum Industriestandard machen:
- Hohe mechanische Festigkeit: FR4 ist robust und widersteht mechanischer Beanspruchung wie Biegen oder Verwinden, was wichtig für die Langlebigkeit Ihrer Produkte ist.
- Ausgezeichnete elektrische Isolation: Das Material besitzt eine hohe Durchschlagsfestigkeit und einen geringen Dielektrizitätsverlust, was für die Signalintegrität und die Vermeidung von Kurzschlüssen unerlässlich ist.
- Gute thermische Eigenschaften: FR4 kann moderate Temperaturen aushalten, ohne seine strukturellen oder elektrischen Eigenschaften zu verlieren. Dies ist wichtig für Projekte, bei denen Komponenten Wärme entwickeln.
- Chemische Beständigkeit: Es widersteht einer Vielzahl von Chemikalien, die bei der Herstellung oder im Betrieb auftreten können.
- Formstabilität: FR4 behält seine Form auch unter wechselnden Umgebungsbedingungen, wie Temperatur- und Feuchtigkeitsschwankungen.
Diese Eigenschaften machen FR4 zur idealen Wahl für die FPE1 150×100 Fotoplatine, die auch unter anspruchsvollen Bedingungen eine zuverlässige Leistung gewährleisten soll.
Der Fotoplatten-Prozess: Präzision in jedem Schritt
Die FPE1 150×100 ist eine „Fotoplatine“, was bedeutet, dass sie für die Herstellung von Leiterplatten mittels Fotolithografie-Verfahren optimiert ist. Dieser Prozess beginnt mit der Übertragung des Schaltungsdesigns auf eine transparente Folie (den Film). Anschließend wird die mit Kupfer beschichtete Platine mit einem lichtempfindlichen Material (dem Fotolack) überzogen. Der Film wird auf den Fotolack gelegt und das Ganze mit UV-Licht belichtet. An den belichteten Stellen (oder unbelichteten, je nach Art des Lacks) verändert sich der Fotolack chemisch und kann anschließend abgelöst werden. So entsteht ein Maskenbild des gewünschten Schaltungsmusters auf dem Kupfer. Anschließend wird das ungeschützte Kupfer weggeätzt, wodurch die eigentlichen Leiterbahnen entstehen. Die verbleibenden Kupferflächen bilden dann die Leiterbahnen und Lötpads Ihres Schaltungdesigns.
FAQ – Häufig gestellte Fragen zu FPE1 150X100 – Fotoplatine, FR4 Epoxyd, einseitig, 150 x 100 mm, 1,6 mm, 35 u
Kann diese Platine für Hochfrequenzanwendungen verwendet werden?
Die FPE1 150×100 ist mit FR4-Material und einer Standard-Kupferdicke von 35 µm für allgemeine Elektronikanwendungen konzipiert. Für sehr kritische Hochfrequenzanwendungen, bei denen spezifische dielektrische Konstanten und Verluste entscheidend sind, könnten spezialisierte Materialien erforderlich sein. Für viele Hobby- und Prototypen-Hochfrequenzschaltungen ist sie jedoch absolut geeignet.
Wie wird die Lötbarkeit der Platine sichergestellt?
Nach der Ätzung und Reinigung wird die Kupferschicht der Fotoplatine typischerweise mit einer dünnen Zinnschicht passiviert (verzinnt). Diese Verzinnung schützt das Kupfer vor Oxidation und sorgt für eine hervorragende Lötbarkeit, sodass Ihre Lötstellen sauber und zuverlässig werden.
Ist die Platine für SMD-Bauteile geeignet?
Ja, die FPE1 150×100 ist bestens für die Bestückung mit Surface-Mount-Device (SMD) Bauteilen geeignet. Die Lötpads sind ausreichend dimensioniert, um die feinen Anschlusspins von SMD-Komponenten aufzunehmen und zu verbinden.
Kann ich das Design selbst auf die Platine übertragen?
Ja, als Fotoplatine ist sie genau für diesen Zweck gedacht. Sie können Ihr Schaltungsdesign mit Hilfe von PCB-Design-Software (wie KiCad, Eagle, Altium Designer) erstellen, einen Film drucken und den Fotolithografie-Prozess selbst durchführen oder einen externen Dienstleister damit beauftragen.
Welche Art von Bauteilen kann ich auf dieser Platine montieren?
Diese Platine ist für eine breite Palette von Elektronikbauteilen konzipiert, sowohl für THT (Through-Hole Technology) Bauteile mit Lötösen als auch für SMD-Bauteile. Die Größe der Platine erlaubt die Platzierung vieler verschiedener Komponenten, je nach Komplexität Ihres Schaltungsdesigns.
Ist die Platine biegsam?
Nein, die FPE1 150×100 ist eine starre Leiterplatte. Das FR4-Material verleiht ihr eine hohe Steifigkeit und Formstabilität, was für die meisten elektronischen Anwendungen vorteilhaft ist, um eine stabile Montage der Komponenten zu gewährleisten.
Wie reinige ich die Platine am besten nach dem Ätzen?
Nach dem Ätzprozess sollte die Platine gründlich mit Isopropylalkohol (IPA) und einem fusselfreien Tuch gereinigt werden, um alle Rückstände des Fotolacks und des Ätzmittels zu entfernen. Dies stellt sicher, dass die Oberfläche für die Verzinnung oder direkt für die Bestückung vorbereitet ist.
