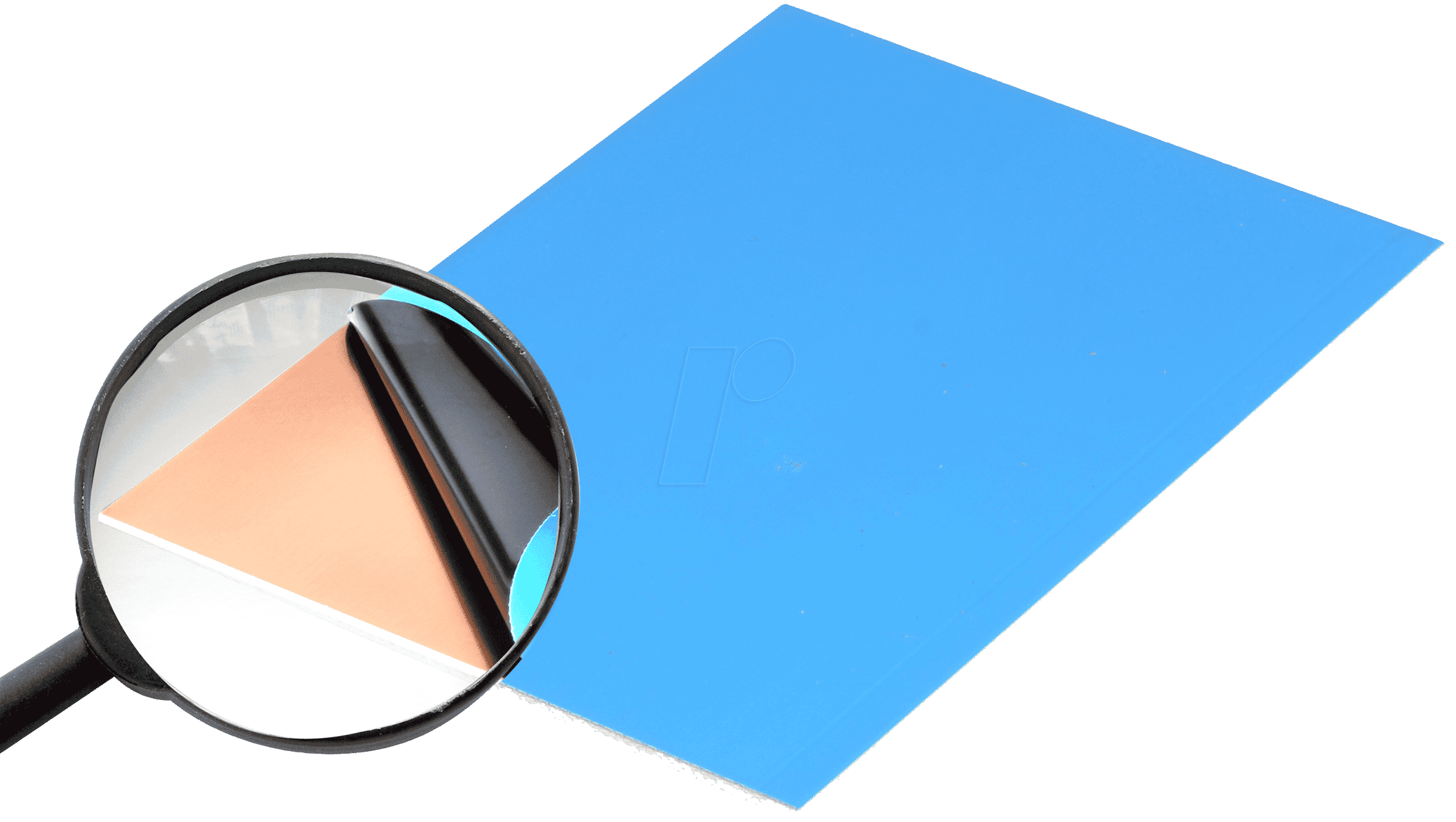

FPE1 100X75 – Ihre präzise Basis für innovative Elektronikentwicklung
Sie suchen eine zuverlässige und dimensionstabilen Unterlage für Ihre Elektronikprojekte, bei denen präzise Leiterbahnen und eine hohe Isolationsfähigkeit im Vordergrund stehen? Die FPE1 100X75 Fotoplatine, gefertigt aus FR4 Epoxidharz, einseitig aufgebaut mit den Maßen 100 x 75 mm, einer Dicke von 1,6 mm und einer Kupferauflage von 35 µm, ist die ideale Wahl für Elektronikentwickler, Hobbyisten und professionelle Anwender, die Wert auf Qualität, Langlebigkeit und exzellente elektrische Eigenschaften legen.
Das Fundament für anspruchsvolle Schaltungen
Die FPE1 100X75 Fotoplatine bietet eine überlegene Alternative zu minderwertigen oder nicht spezifizierten Leiterplattenmaterialien. Ihr Kernmaterial FR4 (Flame Retardant 4) ist ein Verbundwerkstoff aus Glasfasergewebe und Epoxidharz, der sich durch hervorragende mechanische Festigkeit, thermische Beständigkeit und elektrische Isoliereigenschaften auszeichnet. Im Gegensatz zu einfacheren Basismaterialien widersteht FR4 Feuchtigkeit, Chemikalien und Temperaturschwankungen besser und sorgt so für die Langlebigkeit und Zuverlässigkeit Ihrer elektronischen Schaltungen. Die einseitige Kupferauflage mit 35 µm (Mikrometer) ist ein gängiger Standard, der eine gute Leitfähigkeit für die meisten Anwendungen bietet und gleichzeitig die Bearbeitbarkeit erleichtert. Die präzisen Abmessungen von 100 x 75 mm und die Dicke von 1,6 mm gewährleisten eine stabile Basis, die sich leicht in Gehäuse integrieren lässt und mechanischen Belastungen standhält. Dies macht die FPE1 100X75 zur perfekten Wahl für Prototypenentwicklung, Kleinserienfertigung und anspruchsvolle Hobbyprojekte, bei denen jedes Detail zählt.
Herausragende Eigenschaften der FPE1 100X75 Fotoplatine
Die FPE1 100X75 zeichnet sich durch eine Reihe von Merkmalen aus, die sie zur bevorzugten Wahl für anspruchsvolle Elektronikprojekte machen:
- Hohe mechanische Stabilität: Das FR4-Basismaterial bietet eine ausgezeichnete Steifigkeit und Formbeständigkeit, was besonders bei größeren Leiterplatten oder solchen, die mechanischen Belastungen ausgesetzt sind, von Vorteil ist.
- Hervorragende elektrische Isoliereigenschaften: FR4 ist ein exzellenter elektrischer Isolator, der unerwünschte Leckströme verhindert und die Signalintegrität sicherstellt, selbst unter widrigen Umgebungsbedingungen.
- Gute thermische Beständigkeit: Die Platine widersteht erhöhten Temperaturen, was für die Zuverlässigkeit von Elektronikkomponenten entscheidend ist, die Wärme entwickeln.
- Fein geätzte Leiterbahnen: Die einseitige Kupferauflage ermöglicht das Ätzen feiner und präziser Leiterbahnen, ideal für Anwendungen mit hoher Bauteildichte oder komplexen Schaltungen.
- Standardisierte Abmessungen: Mit 100 x 75 mm passt die Platine in eine Vielzahl von Gehäusen und Projektboxen und erleichtert die Standardisierung in der Entwicklung.
- Optimale Kupferstärke: Die 35 µm Kupferauflage bietet eine Balance zwischen ausreichender Leitfähigkeit für die meisten Signale und Spannungen und guter Bearbeitbarkeit für das Ätzen.
- Verlässliche Oberflächenqualität: Die gleichmäßige Beschaffenheit des FR4 und der Kupferoberfläche ermöglicht zuverlässiges Löten und Bestücken von Bauteilen.
Technische Spezifikationen im Detail
Um Ihnen einen umfassenden Überblick über die Leistungsfähigkeit der FPE1 100X75 zu geben, finden Sie hier eine detaillierte Aufschlüsselung der technischen Eigenschaften:
| Eigenschaft | Spezifikation | Bedeutung für Ihre Anwendung |
|---|---|---|
| Produkttyp | Fotoplatine | Ideal für Ätzprozesse zur Herstellung von individuellen Leiterplattenlayouts. |
| Basismaterial | FR4 Epoxidharz | Bietet hohe mechanische Festigkeit, gute elektrische Isoliereigenschaften und thermische Beständigkeit. Ein Standard für zuverlässige Elektronik. |
| Schichtaufbau | Einseitig | Geeignet für Schaltungen, bei denen alle Komponenten und Leiterbahnen auf einer Seite angeordnet sind oder für einfache doppelseitige Strukturen, die durch Durchkontaktierungen verbunden werden. |
| Abmessungen (L x B) | 100 mm x 75 mm | Kompakte und handliche Größe, die sich gut für Prototypen, kleine Geräte und spezielle Anwendungen eignet. |
| Dicke (Platine) | 1,6 mm | Standarddicke für Leiterplatten, die eine gute mechanische Stabilität bietet und mit vielen Bauteilen und Verbindungselementen kompatibel ist. |
| Kupferauflage | 35 µm (Mikrometer) | Standarddicke für die Kupferbahnen, die eine ausreichende Stromtragfähigkeit für die meisten Hobby- und Entwicklungsanwendungen bietet. |
| Farbe (Dielektrikum) | Natürlich (oft weißlich bis gelblich durch das Epoxidharz) | Ermöglicht gute Sichtbarkeit von Leiterbahnen und Lötpunkten. |
| Flammschutzeigenschaften | Nach UL 94 V-0 Standard (typisch für FR4) | Erhöhte Sicherheit durch Selbstverlöschung im Brandfall. |
| Bearbeitbarkeit | Sehr gut | Lässt sich präzise bohren, fräsen und ätzen, was eine hohe Flexibilität im Designprozess ermöglicht. |
Anwendungsgebiete: Wo die FPE1 100X75 glänzt
Die Vielseitigkeit der FPE1 100X75 Fotoplatine eröffnet ein breites Spektrum an Einsatzmöglichkeiten in der Elektronikentwicklung und -fertigung:
- Prototypenentwicklung: Perfekt für die Erstellung von ersten Funktionsmustern und Testschaltungen, um Ideen schnell und kostengünstig umzusetzen.
- Hobbyprojekte und Maker-Szene: Ideal für ambitionierte Bastler, die eigene Schaltungen entwerfen, von einfachen LED-Treibern bis hin zu komplexen Mikrocontroller-Projekten.
- Ausbildung und Lehre: Eine hervorragende Plattform, um Schaltungsdesign, Ätzverfahren und Löttechniken praxisnah zu vermitteln.
- Kleinserienfertigung: Geeignet für die Produktion kleiner Stückzahlen von Geräten, bei denen kundenspezifische Leiterplatten benötigt werden.
- Reparatur und Modifikation: Ermöglicht die Anfertigung von Ersatzteilen oder die Modifikation bestehender Elektronik.
- Universalschaltungen: Als Basis für universelle Testplatinen oder Schaltungen mit Standardkomponenten.
Wichtige Überlegungen für Ihre Anwendung
Bei der Verwendung der FPE1 100X75 Fotoplatine sind einige Aspekte zu beachten, um optimale Ergebnisse zu erzielen. Die 35 µm Kupferauflage ist für die meisten Anwendungen ausreichend, bei sehr leistungshungrigen Schaltungen mit hohen Strömen kann jedoch eine dickere Kupferauflage erforderlich sein. Ebenso ist bei einseitigen Platinen die Verdrahtung oder die Verwendung von Jumpern für Verbindungen auf der Rückseite eine gängige Praxis. Das Ätzen selbst erfordert Sorgfalt und das Beachten der Sicherheitshinweise für die verwendeten Chemikalien. Die Größe von 100 x 75 mm ist für viele Projekte geeignet, doch bei sehr kompakten Designs muss die Bauteilplatzierung sorgfältig geplant werden.
FAQ – Häufig gestellte Fragen zu FPE1 100X75 – Fotoplatine, FR4 Epoxyd, einseitig, 100 x 75 mm, 1,6 mm, 35 u
Was bedeutet FR4 und warum ist es für meine Platine wichtig?
FR4 steht für Flame Retardant 4 und ist ein Verbundwerkstoff, der aus Glasfasergewebe und Epoxidharz besteht. Dieses Material ist standardisiert und bietet eine ausgezeichnete Kombination aus mechanischer Stabilität, elektrischer Isolation und Flammhemmung. Für Ihre Elektronik bedeutet dies Langlebigkeit, Zuverlässigkeit und Sicherheit.
Ist die einseitige Bauweise ein Nachteil?
Nein, die einseitige Bauweise ist für viele Anwendungen völlig ausreichend und oft kostengünstiger. Sie eignet sich perfekt für Schaltungen, bei denen alle Komponenten und Leiterbahnen auf einer Ebene angeordnet werden können. Für komplexere Schaltungen mit vielen Verbindungen können Sie Jumper oder eine doppelseitige Platine in Betracht ziehen, aber für eine Vielzahl von Projekten ist die einseitige Ausführung ideal.
Welche Art von Lötprozessen ist für diese Platine am besten geeignet?
Die FPE1 100X75 ist für alle gängigen Lötverfahren geeignet, einschließlich Handsoldat, Wellenlöten und Reflow-Löten (bei Verwendung von SMD-Bauteilen). Die 1,6 mm Dicke und das FR4-Material sind robust genug, um die thermischen Belastungen dieser Prozesse zu bewältigen.
Wie präzise sind die Leiterbahnen, die auf dieser Platine geätzt werden können?
Die Präzision der geätzten Leiterbahnen hängt vom Ätzprozess und der verwendeten Fotomaske ab. Mit einer 35 µm Kupferauflage und dem FR4-Substrat sind jedoch sehr feine Leiterbahnen und Abstände möglich, die für viele Anwendungen mit hoher Bauteildichte oder komplexen Schaltungen ausreichen.
Was sind die Vorteile der 35 µm Kupferauflage?
Die 35 µm (Mikrometer) Kupferauflage ist ein weit verbreiteter Standard für Leiterplatten. Sie bietet eine gute Balance zwischen ausreichender Leitfähigkeit für die meisten Signale und Stromstärken und einer guten Bearbeitbarkeit während des Ätzprozesses. Für extrem stromintensive Anwendungen könnte eine dickere Kupferauflage (z.B. 70 µm) notwendig sein.
Kann ich diese Platine einfach bearbeiten, z.B. bohren oder fräsen?
Ja, das FR4-Basismaterial lässt sich sehr gut bearbeiten. Sie können die Platine problemlos bohren, fräsen oder mit einer Säge zuschneiden, um sie an Ihre spezifischen Projektanforderungen anzupassen. Achten Sie dabei stets auf geeignete Schutzmaßnahmen und Werkzeuge.
Wo liegen die Hauptanwendungsbereiche für eine Platine dieser Größe und Spezifikation?
Diese Platine eignet sich hervorragend für Prototypenentwicklung, Hobbyprojekte, Maker-Projekte, Lehrzwecke sowie für die Kleinserienfertigung von Elektronikgeräten. Ihre kompakten Abmessungen (100 x 75 mm) machen sie besonders attraktiv für Projekte, bei denen der Platz begrenzt ist.
