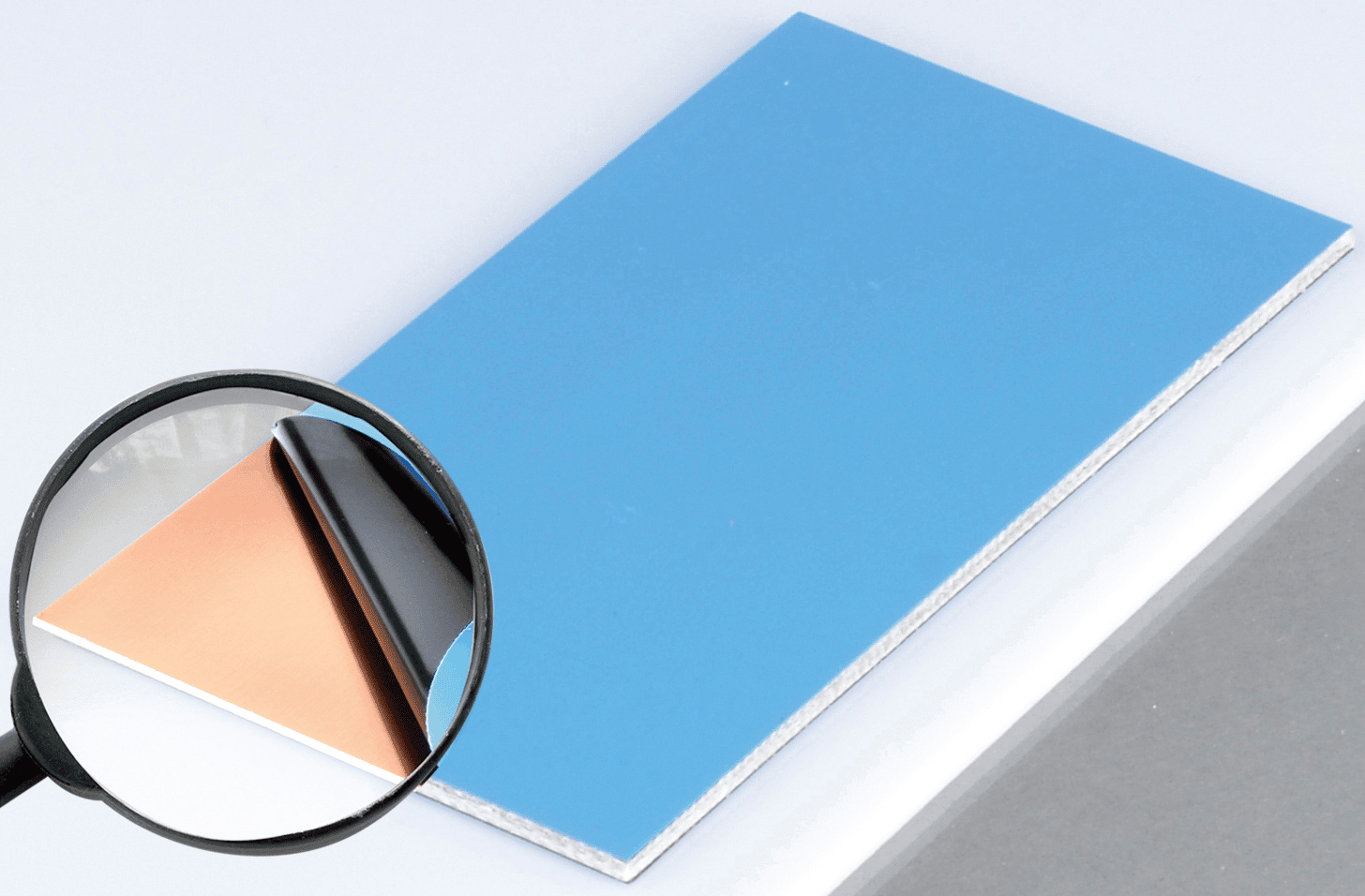

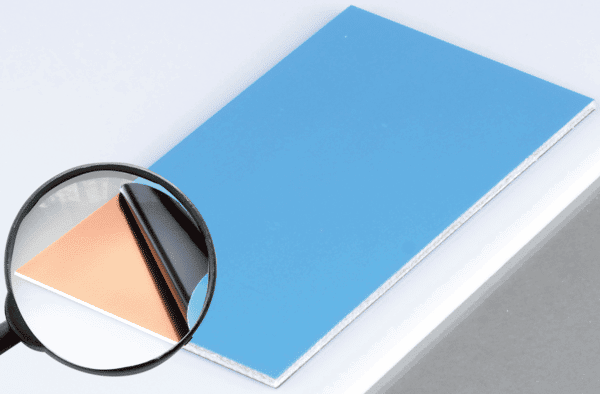

FPE1 100X50 – Einseitige Fotoplatine für präzise Elektronikprojekte
Sie suchen eine zuverlässige und präzise gefertigte Leiterplatte für Ihre Elektronikentwicklung oder Prototypenfertigung? Die FPE1 100X50 Fotoplatine aus FR4 Epoxidharz bietet hierfür die ideale Lösung. Speziell entwickelt für anspruchsvolle Anwendungen, wo Stabilität, Isolation und eine exakte Strukturierung unerlässlich sind, eignet sich diese einseitige Platine hervorragend für Hobbyisten, Ingenieure und professionelle Entwickler gleichermaßen, die Wert auf Qualität und Leistungsfähigkeit legen.
Überlegene Materialauswahl und Fertigungsqualität
Die FPE1 100X50 zeichnet sich durch ihre herausragende Qualität aus, die sie von Standardlösungen abhebt. Die Verwendung von FR4 Epoxidharz als Basismaterial gewährleistet eine exzellente elektrische Isolation und mechanische Stabilität. Dieses Material ist widerstandsfähig gegen Feuchtigkeit und Temperaturschwankungen, was eine lange Lebensdauer und Zuverlässigkeit Ihrer Schaltungen sicherstellt. Die einseitige Kupferkaschierung mit einer Dicke von 35 µm (Mikrometer) ist für die meisten gängigen Elektronikanwendungen mehr als ausreichend und ermöglicht eine präzise Strukturierung der Leiterbahnen mittels Fotolithografie oder anderer Ätzverfahren. Mit den kompakten Abmessungen von 100 x 50 mm und einer Dicke von 1,6 mm bietet die Platine eine gute Handhabbarkeit und Flexibilität für vielfältige Projekte.
Präzision und Flexibilität für Ihre Schaltungsdesigns
Die einseitige Bauweise der FPE1 100X50 Fotoplatine vereinfacht den Entwurf und die Bestückung, insbesondere bei Projekten, die keine komplexen Multilayer-Strukturen erfordern. Dies reduziert die Komplexität des Layouts und erleichtert die Fehlersuche. Die Fotoplatine ist bereits für die anschließende Strukturierung vorbereitet, was den Prozess der Leiterbahnherstellung beschleunigt und reproduzierbare Ergebnisse ermöglicht. Die sorgfältige Auswahl der Materialien und die präzise Fertigung garantieren, dass Ihre Schaltungen die gewünschte Leistung erbringen, ohne Kompromisse bei der Signalintegrität.
Technische Spezifikationen im Detail
- Basismaterial: FR4 Epoxidharz – Bietet hervorragende elektrische Isolationseigenschaften, hohe mechanische Festigkeit und gute Beständigkeit gegenüber Umwelteinflüssen wie Feuchtigkeit und Temperaturschwankungen.
- Kupferdicke: 35 µm – Standarddicke für die meisten universellen Anwendungen, die eine präzise Strukturierung von Leiterbahnen ermöglicht.
- Platinenlayout: Einseitig – Vereinfacht den Design- und Bestückungsprozess und ist ideal für eine breite Palette von elektronischen Schaltungen.
- Abmessungen: 100 mm x 50 mm – Kompakte Größe, die sich gut für Prototypen, kleine Geräte und Module eignet.
- Platinendicke: 1,6 mm – Standarddicke, die eine gute Steifigkeit und Robustheit für sichere Handhabung und Montage gewährleistet.
- Oberflächenbeschaffenheit: Vorbereitet für fotolithografische Prozesse, ermöglicht eine hochpräzise Ätzung von Leiterbahnen.
Einsatzmöglichkeiten und Vorteile
Die FPE1 100X50 Fotoplatine ist ein vielseitiges Bauteil, das in einer Vielzahl von elektronischen Anwendungen eingesetzt werden kann:
- Prototypenentwicklung: Schnelle und zuverlässige Erstellung von Schaltungsprototypen für Tests und Validierungen.
- Kleinserienfertigung: Kostengünstige Lösung für die Produktion kleiner Stückzahlen von elektronischen Geräten.
- Ausbildung und Lehre: Ideal für den Einsatz in Bildungseinrichtungen zur Vermittlung von Grundlagen der Elektronik und Leiterplattenfertigung.
- Hobbyprojekte: Ermöglicht anspruchsvollen Bastlern die Realisierung komplexer Schaltungen.
- Reparaturen und Modifikationen: Perfekt geeignet, um bestehende Geräte zu reparieren oder zu erweitern.
Produkteigenschaften im Überblick
| Eigenschaft | Beschreibung |
|---|---|
| Produktbezeichnung | FPE1 100X50 – Fotoplatine |
| Material | FR4 Epoxidharz |
| Kupferkaschierung | Einseitig |
| Kupferdicke | 35 µm |
| Platinenabmessungen | 100 mm x 50 mm |
| Platinendicke | 1,6 mm |
| Oberflächenbehandlung | Vorbereitet für fotolithografische Ätzverfahren |
| Anwendungsbereich | Prototypenbau, Kleinserien, Hobbyelektronik, Ausbildung |
| Elektrische Eigenschaften | Hohe Isolationsfestigkeit, gute Dielektrizitätskonstante |
| Mechanische Eigenschaften | Hohe Steifigkeit, gute Dimensionsstabilität |
Fokus auf Material und Verarbeitung
Das Fundament jeder zuverlässigen Elektronik ist die Qualität der Leiterplatte. Die FPE1 100X50 Fotoplatine setzt hier Maßstäbe. Das verwendete FR4-Laminat ist ein Verbundwerkstoff aus Glasfasergewebe und Epoxidharz. Diese Kombination verleiht der Platine ihre charakteristische Festigkeit und Hitzebeständigkeit, die für den sicheren Betrieb elektronischer Komponenten entscheidend sind. Die Gleichmäßigkeit der Glasfaserstruktur und die Bindung des Epoxidharzes gewährleisten eine reproduzierbare Dielektrizitätskonstante und einen geringen Verlustfaktor, was für Hochfrequenzanwendungen von Bedeutung ist. Die einseitige Kupferbahn mit einer Dicke von 35 µm ist auf einer präzise behandelten Oberfläche aufgebracht, die eine optimale Haftung und eine exakte Ätzbarkeit der Leiterbahnen sicherstellt. Diese Sorgfalt in der Materialauswahl und Verarbeitung ist der Schlüssel zur Langlebigkeit und Leistungsfähigkeit Ihrer entwickelten Schaltungen.
Der Vorteil der einseitigen Leiterplatte
Während mehrschichtige Leiterplatten (Multilayer) für hochkomplexe Systeme unerlässlich sind, bieten einseitige Platinen spezifische Vorteile, die gerade in bestimmten Anwendungsbereichen überwiegen. Die FPE1 100X50 nutzt diese Vorteile optimal. Die einfache Strukturierung reduziert die Komplexität des Designprozesses erheblich. Dies bedeutet, dass Sie sich auf die Funktionalität Ihrer Schaltung konzentrieren können, ohne sich mit Routing-Problemen auf mehreren Ebenen befassen zu müssen. Die Bestückung von einseitigen Platinen ist ebenfalls intuitiver und schneller, was den gesamten Entwicklungszyklus beschleunigt. Für Projekte, bei denen die Kosten eine Rolle spielen oder die Leistungsanforderungen moderat sind, ist die einseitige Bauweise oft die wirtschaftlichste und praktischste Wahl.
Präzision für optimale Leistung
Die präzise gefertigte Oberfläche der FPE1 100X50 Fotoplatine ist darauf ausgelegt, den Anforderungen moderner Ätzverfahren gerecht zu werden. Ob Sie photolithografische Techniken für hochfeine Strukturen oder einfachere Ätzmethoden für größere Leiterbahnen verwenden, die Platine liefert konsistente Ergebnisse. Die Dicke von 1,6 mm sorgt für ausreichende mechanische Stabilität, um Vibrationen und mechanischen Belastungen standzuhalten, ohne zu brechen. Dies ist besonders wichtig in Umgebungen, in denen die Elektronik physischen Beanspruchungen ausgesetzt ist. Die 100 x 50 mm Abmessungen bieten dabei eine gute Balance zwischen Bauraum und Flexibilität im Schaltungsdesign.
FAQ – Häufig gestellte Fragen zu FPE1 100X50 – Fotoplatine, FR4 Epoxyd, einseitig, 100 x 50 mm, 1,6 mm, 35 u
Was bedeutet „einseitig“ bei dieser Fotoplatine?
Einseitig bedeutet, dass die Kupferkaschierung und somit die Möglichkeit zur Strukturierung von Leiterbahnen nur auf einer Seite der Platine vorhanden ist. Die Rückseite ist isolierendes Material.
Für welche Art von Elektronikprojekten ist die FPE1 100X50 am besten geeignet?
Diese Platine eignet sich hervorragend für einfache bis mittelschwere Schaltungen, Prototypen, Hobbyprojekte, Ausbildungszwecke und Kleinserien, bei denen keine komplexen Verbindungen über mehrere Ebenen erforderlich sind.
Ist das Material FR4 Epoxidharz für alle Anwendungen ausreichend?
Ja, FR4 Epoxidharz ist ein universell einsetzbares Material für die meisten Elektronikanwendungen, da es gute elektrische Isoliereigenschaften, mechanische Festigkeit und Hitzebeständigkeit bietet.
Was ist die Bedeutung der Kupferdicke von 35 µm?
35 µm (Mikrometer) ist eine Standarddicke für Kupferbahnen auf Leiterplatten, die für die meisten universellen Anwendungen ausreichend ist und eine präzise Strukturierung von Leiterbahnen ermöglicht, ohne dass es zu Überhitzung oder Signalverlusten kommt.
Kann ich auf dieser Platine auch SMD-Bauteile verwenden?
Ja, die FPE1 100X50 Fotoplatine ist universell einsetzbar und eignet sich sowohl für bedrahtete Bauteile (Through-Hole Technology) als auch für oberflächenmontierte Bauteile (SMD).
Wie wird die Struktur der Leiterbahnen auf dieser Platine erstellt?
Diese Platine ist als Fotoplatine konzipiert, was bedeutet, dass sie für fotolithografische Ätzverfahren vorbereitet ist. Dies ermöglicht die präzise Übertragung von Schaltungsmustern auf das Kupfer.
Welche Vorteile bietet die Dicke von 1,6 mm?
Eine Dicke von 1,6 mm ist ein Industriestandard, der der Platine eine gute Steifigkeit und Robustheit verleiht. Dies erleichtert die Handhabung, Montage und sorgt für eine sichere mechanische Integrität der Schaltung.
