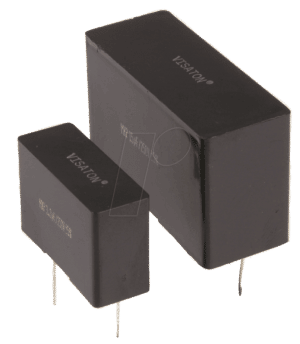

Folienkondensatoren: Präzision und Langlebigkeit für Ihre Elektronikprojekte
In der Welt der Elektronik sind Kondensatoren unverzichtbare Bausteine für nahezu jedes Schaltungskonzept. Insbesondere Folienkondensatoren zeichnen sich durch ihre herausragende Stabilität, geringen Verluste und hohe Zuverlässigkeit aus, was sie zur idealen Wahl für anspruchsvolle Anwendungen macht. Bei Lan.de finden Sie eine sorgfältig kuratierte Auswahl an Folienkondensatoren, die von bewährten Herstellern wie WIMA, KEMET, Panasonic und EPCOS stammen. Ob Sie in der Audio-/Videotechnik, im Bereich der Leistungselektronik, für Filteranwendungen oder in der Automobilindustrie tätig sind, unser Sortiment bietet die passende Lösung für Ihre spezifischen Anforderungen.
Die Vielfalt der Folienkondensatoren verstehen
Folienkondensatoren sind nach ihrem Dielektrikum benannt, einer dünnen Kunststofffolie, die zwischen zwei Metallisierungsschichten (Elektroden) liegt. Diese Konstruktion ermöglicht eine hohe Spannungsfestigkeit bei gleichzeitig geringen Abmessungen und niedrigen Verlustfaktoren. Die Wahl des Dielektrikums ist entscheidend für die Eigenschaften des Kondensators und bestimmt maßgeblich dessen Einsatzgebiet.
Auswahlkriterien für Folienkondensatoren
Die Entscheidung für den richtigen Folienkondensator hängt von mehreren Schlüsselfaktoren ab, die wir im Folgenden detailliert beleuchten:
- Dielektrikum: Die Art des verwendeten Kunststoffmaterials (z.B. Polypropylen (PP), Polyester (PET), Polystyrol (PS), Polycarbonat (PC)) beeinflusst Temperaturbeständigkeit, Frequenzverhalten, Leckstrom und Langzeitstabilität. Polypropylen eignet sich hervorragend für hohe Frequenzen und Leistung, während Polyester eine gute Allround-Option darstellt.
- Kapazität: Der Nennwert der Kapazität, angegeben in Farad (F), Mikrofarad (µF) oder Nanofarad (nF), muss den Anforderungen Ihrer Schaltung entsprechen.
- Spannungsfestigkeit: Die maximale Gleich- oder Wechselspannung, die der Kondensator ohne Beschädigung aushalten kann. Überschreiten Sie niemals diesen Wert.
- Toleranz: Die Abweichung des tatsächlichen Kapazitätswertes vom Nennwert. Präzise Anwendungen erfordern geringe Toleranzen (z.B. ±1%, ±2%, ±5%).
- Einsatztemperatur: Der Temperaturbereich, in dem der Kondensator zuverlässig arbeitet. Beachten Sie die Spezifikationen des Herstellers für den Betrieb unter extremen Bedingungen.
- ESR (Equivalent Series Resistance): Der ohmsche Ersatzwiderstand des Kondensators, der bei hohen Frequenzen und hohen Strömen relevant ist. Ein niedriger ESR ist für viele Leistungselektronik- und Filteranwendungen entscheidend.
- ESL (Equivalent Series Inductance): Die parasitäre Induktivität des Kondensators. Bei sehr hohen Frequenzen kann ESL das Verhalten des Kondensators dominieren und sollte bei der Designauswahl berücksichtigt werden.
- Bauform und Anschlussart: Ob axial, radial oder SMD – die physikalische Form und die Anschlussmethode müssen zum Layout Ihrer Leiterplatte passen.
- Lebensdauer: Speziell in Leistungselektronikanwendungen ist die erwartete Betriebsdauer ein wichtiger Faktor.
Technische Spezifikationen und Anwendungsbereiche im Detail
Die Auswahl des richtigen Dielektrikums ist oft der entscheidende Schritt bei der Dimensionierung eines Folienkondensators. Jedes Material bringt spezifische Vor- und Nachteile mit sich, die für bestimmte Einsatzgebiete prädestiniert sind.
Polypropylen (PP) Kondensatoren
Folienkondensatoren aus Polypropylen (PP) sind für ihre exzellenten elektrischen Eigenschaften bekannt. Sie weisen einen sehr geringen dielektrischen Verlustfaktor (tan δ) und eine hohe Isolationsresistenz auf. Ihre Kapazität ist zudem temperaturstabil und weist eine geringe Abhängigkeit von der angelegten Spannung auf.
- Vorteile: Hohe Spannungsfestigkeit, niedrige Verluste, gute Hochfrequenzeigenschaften, hohe Lebensdauer, geringe Feuchtigkeitsaufnahme.

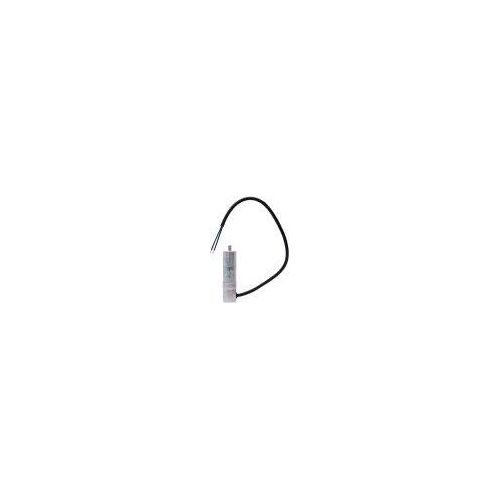

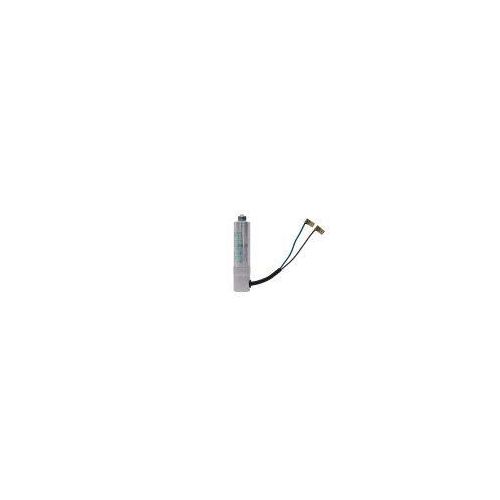

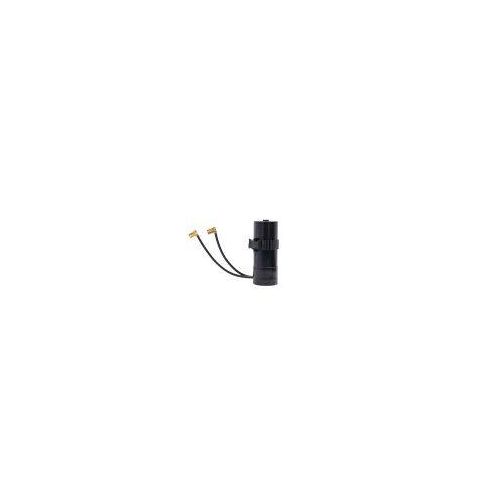

- Anwendungsbereiche: Besonders geeignet für AC-Anwendungen wie Motorstartkondensatoren, PFC-Schaltungen (Power Factor Correction), Netzfilter, Audio-Frequenzweichen, Hochfrequenz-Entkopplung und in der Leistungselektronik, wo hohe Ströme und Temperaturen auftreten können.
- Besonderheit: PP-Kondensatoren können häufig auch höhere Betriebsspannungen aushalten als vergleichbare Polyester-Kondensatoren.
Polyester (PET) Kondensatoren (MKT, MKS)
Polyesterfolienkondensatoren, oft als MKT (Polyester-Folien-Kondensator) oder MKS (Polyester-Folien-Metallisiert-Kondensator) bezeichnet, sind eine weit verbreitete und kostengünstige Option. Sie bieten eine gute allgemeine Leistung und sind in vielen Standardanwendungen anzutreffen.
- Vorteile: Geringe Kosten, gute Temperaturbeständigkeit, hohe Kapazitätsdichte, gute Allround-Eigenschaften.
- Anwendungsbereiche: Entkopplung, Pufferung, Zeitgeberschaltungen, Audio- und Videokopplung, allgemeine Filteranwendungen.
- Einschränkung: Bei sehr hohen Frequenzen oder hohen Strömen können die Verluste höher sein als bei PP-Kondensatoren.
Andere Dielektrika (Polystyrol (PS), Polycarbonat (PC))
Während PP und PET die gängigsten Dielektrika sind, kommen auch andere Materialien zum Einsatz, die spezifische Vorteile bieten:
- Polystyrol (PS): Bietet außergewöhnlich niedrige dielektrische Verluste und eine sehr hohe Isolationsresistenz, was sie ideal für Präzisions- und Zeitgeberschaltungen macht. Sie sind jedoch empfindlicher gegenüber höheren Temperaturen.
- Polycarbonat (PC): Bietet eine hohe Temperaturbeständigkeit und gute elektrische Eigenschaften, wird aber zunehmend von PP-Kondensatoren ersetzt.
Tabelle: Vergleich ausgewählter Folienkondensator-Typen
| Merkmal | Polypropylen (PP) | Polyester (PET) | Polystyrol (PS) | Polycarbonat (PC) |
|---|---|---|---|---|
| Verlustfaktor (tan δ) | Sehr niedrig | Niedrig | Extrem niedrig | Niedrig |
| Temperaturbereich | Hoch (-40°C bis +105°C, teils höher) | Gut (-40°C bis +125°C) | Begrenzt (-40°C bis +85°C) | Sehr gut (-40°C bis +125°C) |
| Feuchtigkeitsaufnahme | Sehr gering | Gering | Gering | Gering |
| Anwendungsschwerpunkt | Leistungselektronik, Hochfrequenz, AC-Anwendungen, Filter | Allgemeine Anwendungen, Kopplung, Entkopplung, Zeitgeberschaltungen | Präzisionsschaltungen, Zeitgeberschaltungen, Audiofilter | Hohe Temperaturen, allgemeine Anwendungen |
| Kosten | Mittel | Niedrig | Mittel | Mittel |
| Spannungsfestigkeit | Sehr gut | Gut | Gut | Gut |
| Langzeitstabilität | Sehr gut | Gut | Sehr gut | Gut |
Normen und Zertifizierungen: Qualität und Sicherheit
Für den Einsatz in vielen elektronischen Geräten, insbesondere im Bereich der Sicherheitstechnik und im industriellen Umfeld, sind Normen und Zertifizierungen unerlässlich. Viele unserer Folienkondensatoren erfüllen internationale Standards wie:
- IEC 60384-1: Allgemeine Bestimmungen für Kondensatoren zur Verwendung in Geräten der elektronischen Technik.
- UL (Underwriters Laboratories): Anerkennung für bestimmte Anwendungen, insbesondere in Nordamerika.
- VDE (Verband der Elektrotechnik Elektronik Informationstechnik): Deutsche Normen für elektrische Bauteile.
- RoHS (Restriction of Hazardous Substances): Konformität mit Richtlinien zur Beschränkung gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Die Einhaltung dieser Normen garantiert nicht nur die Leistungsfähigkeit, sondern auch die Sicherheit und Zuverlässigkeit der Kondensatoren über ihre gesamte Lebensdauer.
Nachhaltigkeit und Ökologische Aspekte
Bei der Auswahl unserer Produkte legen wir auch Wert auf ökologische Gesichtspunkte. Moderne Folienkondensatoren werden zunehmend unter Berücksichtigung von Energieeffizienz und Materialeinsatz entwickelt. Die Langlebigkeit von hochwertigen Folienkondensatoren trägt zudem zur Reduzierung von Elektroschrott bei, da sie seltener ausgetauscht werden müssen.
FAQ – Häufig gestellte Fragen zu Folienkondensatoren
Was ist der Unterschied zwischen einem Folienkondensator und einem Keramikkondensator?
Der Hauptunterschied liegt im Dielektrikum. Folienkondensatoren verwenden eine Kunststofffolie, während Keramikkondensatoren keramische Materialien nutzen. Folienkondensatoren bieten in der Regel eine höhere Stabilität über Temperatur und Zeit, geringere Verluste und sind besser für AC-Anwendungen und Leistungselektronik geeignet. Keramikkondensatoren sind oft kleiner, kostengünstiger und eignen sich hervorragend für Hochfrequenz-Entkopplung.
Welches Dielektrikum ist das beste für meine Anwendung?
Das „beste“ Dielektrikum hängt stark von Ihrer spezifischen Anwendung ab. Für hohe Frequenzen, Leistung und Stabilität sind Polypropylen (PP) Kondensatoren oft die erste Wahl. Für preisgünstige Allround-Anwendungen sind Polyester (PET) Kondensatoren eine gute Option. Präzisionsanwendungen mit sehr geringen Verlusten könnten von Polystyrol (PS) profitieren, sind aber temperatursensitiver.
Was bedeutet „metallisiert“ bei Folienkondensatoren (z.B. MKS)?
„Metallisiert“ bedeutet, dass die Kunststofffolie beidseitig mit einer sehr dünnen Metallschicht bedampft ist, die als Elektrode dient. Diese Bauweise ermöglicht sehr dünne Dielektrika und Elektroden und führt zu kompakteren Kondensatoren mit hoher Kapazität.
Wie wähle ich die richtige Spannungsfestigkeit für meinen Folienkondensator?
Wählen Sie immer eine Spannungsfestigkeit, die deutlich über der maximalen Betriebsspannung in Ihrer Schaltung liegt. Als Faustregel gilt oft, die Betriebsspannung mit einem Sicherheitsfaktor von 1,5 bis 2 zu multiplizieren, insbesondere wenn kurzzeitige Spannungsspitzen auftreten können. Beachten Sie auch, ob es sich um eine AC- oder DC-Spannung handelt, da die Anforderungen hier unterschiedlich sein können.
Warum ist der ESR bei Folienkondensatoren wichtig?
Der ESR (Equivalent Series Resistance) repräsentiert ohmsche Verluste im Kondensator. Bei hohen Strömen oder hohen Frequenzen kann ein hoher ESR zu einer signifikanten Erwärmung des Kondensators führen und dessen Effizienz und Lebensdauer beeinträchtigen. In Leistungselektronik- und Filteranwendungen ist ein niedriger ESR daher von entscheidender Bedeutung.
Kann ich einen Folienkondensator für eine DC-Blockung verwenden?
Ja, Folienkondensatoren sind hervorragend für die DC-Blockung geeignet. Sie sind bekannt für ihre geringen Leckströme und ihre Stabilität, was sie zu einer zuverlässigen Wahl macht, um Gleichstromanteile in einem Signalweg zu unterdrücken.
Worauf sollte ich bei der Entkopplung mit Folienkondensatoren achten?
Für die Entkopplung von Spannungsversorgungen, insbesondere in Hochfrequenzschaltungen, ist oft eine Kombination aus Kondensatortypen sinnvoll. Ein Folienkondensator (oft PP) wird dabei parallel zu einem Keramikkondensator (z.B. X7R oder C0G) geschaltet. Der Keramikkondensator übernimmt die schnellen Störspitzen, während der Folienkondensator für die Stabilisierung bei niedrigeren Frequenzen und zur Reduzierung von Restwelligkeit sorgt.
