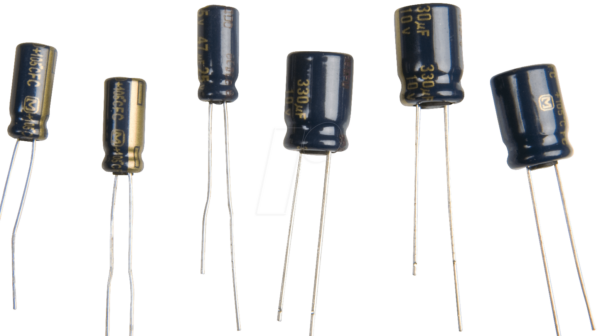

Optimale Leistung und Langlebigkeit für anspruchsvolle Elektronikprojekte: Der FM-A 680U 16A Radial-Elko
Für Entwickler, Ingenieure und ambitionierte Hobbyisten, die auf höchste Zuverlässigkeit und Performance bei der Filterung und Energiespeicherung setzen, bietet der FM-A 680U 16A Radial-Elko die ideale Lösung. Dieses Bauteil minimiert unerwünschte Ripple-Ströme und sorgt für eine stabile Stromversorgung, selbst unter anspruchsvollen thermischen Bedingungen und bei hoher Last. Es ist die präzise Wahl für Anwendungen, bei denen Standard-Elektrolytkondensatoren an ihre Grenzen stoßen und eine exzellente Signalintegrität gefordert ist.
Warum der FM-A 680U 16A die überlegene Wahl ist
Im Vergleich zu herkömmlichen radialen Elektrolytkondensatoren zeichnet sich der FM-A 680U 16A durch seine signifikant verbesserte Performance in kritischen Parametern aus. Die integrierte Low ESR (Equivalent Series Resistance) Technologie reduziert Energieverluste und Wärmeentwicklung drastisch, was eine längere Lebensdauer und höhere Effizienz zur Folge hat. Die Nennspannung von 16 V und die Kapazität von 680 µF sind in einem robusten Paket untergebracht, das für den Einsatz bei Temperaturen bis zu 105°C ausgelegt ist. Dies macht ihn zur überlegenen Wahl für schnelle Schaltnetzteile, Audioverstärker, DC-DC-Wandler und jede Anwendung, die eine präzise und stabile Energiespeicherung erfordert.
Entscheidende Vorteile des FM-A 680U 16A
- Low ESR für maximale Effizienz: Die reduzierte Serientoleranz minimiert Leistungsverluste und Wärmeentwicklung, was zu einer gesteigerten Systemeffizienz und längeren Lebensdauer führt.
- Hohe Temperaturbeständigkeit: Mit einer Betriebstemperatur von bis zu 105°C ist dieser Elko auch unter extremen Bedingungen zuverlässig und stabil.
- Präzise Kapazität und Spannungsfestigkeit: 680 µF und 16 V bieten ein optimales Verhältnis für eine breite Palette von Filter- und Energiespeicheranwendungen.
- Kompaktes Design für vielfältige Einsatzmöglichkeiten: Die Abmessungen von 10 x 16 mm bei einem Rastermaß (RM) von 5 mm ermöglichen eine platzsparende Bestückung auf Leiterplatten.
- Langlebigkeit und Zuverlässigkeit: Hochwertige Materialien und Fertigungsstandards gewährleisten eine ausgedehnte Betriebsdauer und minimieren Ausfallrisiken.
- Optimale Signalintegrität: Durch die reduzierte Impedanz werden unerwünschte Signalverzerrungen minimiert, was besonders in empfindlichen Schaltungen wie Audio- und HF-Anwendungen von Vorteil ist.
Technische Spezifikationen im Detail
Der FM-A 680U 16A ist ein radialer Elektrolytkondensator, der für seine Leistungsfähigkeit und Zuverlässigkeit in anspruchsvollen elektronischen Anwendungen bekannt ist. Die Bezeichnung „680U“ steht für die Kapazität von 680 Mikrofarad (µF), während „16A“ die maximale Nennspannung von 16 Volt (V) angibt. Die entscheidende Eigenschaft dieses Modells ist seine Low ESR-Charakteristik. Dies bedeutet, dass die interne serielle Widerstandskomponente des Kondensators extrem niedrig ist. Dies ist von fundamentaler Bedeutung für die Effizienz von Stromversorgungen und Filterkreisen. Ein niedriger ESR führt zu geringeren Verlusten in Form von Wärme, was nicht nur die Effizienz des Gesamtsystems erhöht, sondern auch die Lebensdauer des Kondensators selbst verlängert, da hohe Temperaturen ein Hauptfaktor für die Degradation von Elektrolytkondensatoren sind.
Die Betriebstemperatur von 105°C ist ein weiterer wichtiger Indikator für die Robustheit dieses Bauteils. Viele Standard-Elkos sind nur bis 85°C spezifiziert, was in Anwendungen mit hoher Leistungsdichte oder in Umgebungen mit erhöhter Umgebungstemperatur schnell zum thermischen Limit führen kann. Mit 105°C bietet der FM-A 680U 16A eine signifikante Reserve und gewährleistet stabilen Betrieb unter widrigen Bedingungen.
Die physischen Abmessungen – ein Durchmesser von 10 mm und eine Länge von 16 mm, mit einem Pinabstand (Rastermaß) von 5 mm – machen diesen Kondensator ideal für die Montage auf Leiterplatten. Dieses kompakte Formfaktordesign ermöglicht eine dichte Bestückung von Schaltungen, was in vielen modernen elektronischen Geräten, von mobilen Endgeräten bis hin zu industriellen Steuerungen, eine wichtige Anforderung darstellt.
Das „FM-A“ im Produktnamen deutet auf eine spezifische Serie oder Baureihe hin, die für ihre besondere Eignung in Schaltnetzteilen und anderen Hochfrequenzanwendungen entwickelt wurde. Solche Serien bieten oft eine verbesserte Impulsbelastbarkeit und eine höhere Lebensdauer im Vergleich zu Allzweck-Elkos.
Umfassende Spezifikationsübersicht
| Spezifikation | Detail |
|---|---|
| Hersteller-Serie | FM-A |
| Typ | Radial-Elektrolytkondensator |
| Kapazität | 680 µF (Mikrofarad) |
| Nennspannung | 16 V (Volt) |
| Maximale Betriebstemperatur | 105°C |
| ESR (Equivalent Series Resistance) | Low ESR (Niedrige Serientoleranz) |
| Gehäuseabmessungen (Durchmesser x Länge) | 10 mm x 16 mm |
| Rastermaß (Pinabstand) | 5 mm |
| Anwendungsbereiche | Schaltnetzteile, DC-DC-Wandler, Audiofilter, Leistungsstabilisierung, HF-Anwendungen |
| Polarität | Polarisiert (korrekte Polung bei der Montage erforderlich) |
| Lebensdauer | Signifikant erhöht durch Low ESR und hohe Temperaturbeständigkeit, spezifische Werte abhängig von Betriebsbedingungen und Belastung. |
Einsatzgebiete und Anwendungsbeispiele
Der FM-A 680U 16A Radial-Elko ist ein unverzichtbares Bauteil in einer Vielzahl von modernen elektronischen Schaltungen. Seine Stärken kommen insbesondere dort zum Tragen, wo eine effiziente Filterung von Gleichspannungen und eine schnelle Energiespeicherung gefordert sind. In Schaltnetzteilen spielt er eine entscheidende Rolle bei der Glättung der Ausgangsspannung. Die Low ESR-Eigenschaft reduziert die Rippelspannung, was zu einer saubereren und stabileren Gleichspannung führt, die für die angeschlossene Elektronik unerlässlich ist. Dies verbessert die Performance und die Lebensdauer der Endgeräte erheblich.
Bei DC-DC-Wandlern, ob Buck-, Boost- oder Buck-Boost-Konverter, ist die schnelle Entladung und Aufladung des Kondensators entscheidend für die Effizienz und die Fähigkeit, Lastspitzen abzufangen. Der FM-A 680U 16A mit seiner geringen Impedanz ermöglicht dies mit minimalen Energieverlusten.
Im Bereich der Audioelektronik, insbesondere in Verstärkerschaltungen, ist die Signalintegrität von größter Bedeutung. Der Elko dient hier zur Entkopplung von Stromversorgungsleitungen und zur Filterung von Netzbrummen. Die Low ESR-Charakteristik des FM-A 680U 16A minimiert unerwünschte Nebengeräusche und Verzerrungen, was zu einem klareren und präziseren Klangbild führt.
Auch in der Automobilindustrie, wo elektronische Komponenten oft extremen Temperaturschwankungen und Vibrationen ausgesetzt sind, beweist dieser Kondensator seine Robustheit. Die hohe Betriebstemperatur bis 105°C ist hier ein wesentlicher Vorteil. Anwendungen wie Bordelektronik, Infotainmentsysteme oder Fahrerassistenzsysteme profitieren von der Zuverlässigkeit dieses Bauteils.
Darüber hinaus findet er Einsatz in industriellen Steuerungen, Messgeräten, LED-Treibern und überall dort, wo eine präzise und stabile Stromversorgung unter anspruchsvollen Bedingungen gewährleistet sein muss.
FAQ – Häufig gestellte Fragen zu FM-A 680U 16A – Elko radial, 680 uF, 16 V, 105°C, low ESR, 10 x 16 mm, RM 5
Was bedeutet „Low ESR“ bei einem Elektrolytkondensator?
Low ESR (Equivalent Series Resistance) bedeutet, dass der Kondensator einen sehr geringen internen Serienwiderstand aufweist. Dies ist entscheidend für die Effizienz, da weniger Energie als Wärme verloren geht. Ein niedriger ESR verbessert die Leistungsfähigkeit in schnellen Schaltanwendungen und reduziert die Belastung anderer Komponenten.
Ist der FM-A 680U 16A polarisiert und was muss ich bei der Montage beachten?
Ja, wie die meisten Elektrolytkondensatoren ist auch der FM-A 680U 16A polarisiert. Das bedeutet, er hat eine positive und eine negative Elektrode. Es ist absolut notwendig, den Kondensator korrekt gemäß den Markierungen auf dem Gehäuse und dem Schaltplan einzulöten, um Schäden am Bauteil oder der Schaltung zu vermeiden. Die negative Seite ist meist mit einem Streifen gekennzeichnet.
Warum ist die Betriebstemperatur von 105°C wichtig?
Eine höhere maximale Betriebstemperatur (wie 105°C im Vergleich zu Standard 85°C) bedeutet, dass der Kondensator auch bei höheren Umgebungstemperaturen oder stärkerer Belastung zuverlässig und stabil funktioniert. Dies erhöht die Lebensdauer und die Sicherheit der elektronischen Schaltung.
Für welche Arten von Schaltungen ist dieser Elko besonders gut geeignet?
Der FM-A 680U 16A eignet sich hervorragend für Anwendungen, die eine schnelle Energiespeicherung und -abgabe erfordern, wie z.B. Schaltnetzteile, DC-DC-Wandler, Audioverstärker, Pulsstromkreise und Anwendungen, bei denen eine niedrige Ripple-Spannung kritisch ist. Seine Low ESR-Eigenschaften sind hier von großem Vorteil.
Wie unterscheidet sich dieser Elko von einem Polymer- oder Tantalkondensator?
Elektrolytkondensatoren wie der FM-A 680U 16A bieten typischerweise eine höhere Kapazität pro Volumen im Vergleich zu Tantalkondensatoren bei ähnlicher Spannung. Polymer-Kondensatoren bieten oft noch niedrigere ESR-Werte und eine höhere Temperaturbeständigkeit, sind aber in der Regel teurer und bieten nicht immer die gleichen Kapazitätswerte. Der FM-A 680U 16A bietet einen exzellenten Kompromiss aus Leistung, Kosten und Zuverlässigkeit für viele Anwendungen.
Kann ich diesen Elko in einer Schaltung verwenden, die mehr als 16V benötigt?
Nein, Sie sollten diesen Elko nicht in einer Schaltung verwenden, die eine Spannung von mehr als 16V benötigt. Die Überschreitung der Nennspannung kann zu einem Durchschlag des Kondensators, zu Beschädigungen oder sogar zu einem Brand führen. Verwenden Sie immer Komponenten, deren Spezifikationen den Anforderungen Ihrer Schaltung entsprechen.
Wie beeinflusst das Rastermaß von 5 mm die Anwendung?
Das Rastermaß von 5 mm bezieht sich auf den Abstand zwischen den Anschlussdrähten (Pins) des radialen Kondensators. Dieses Standardmaß ist für die meisten Durchsteckmontage (THT) Leiterplatten-Designs gängig und ermöglicht eine einfache Integration in bestehende Layouts und eine platzsparende Bestückung.
