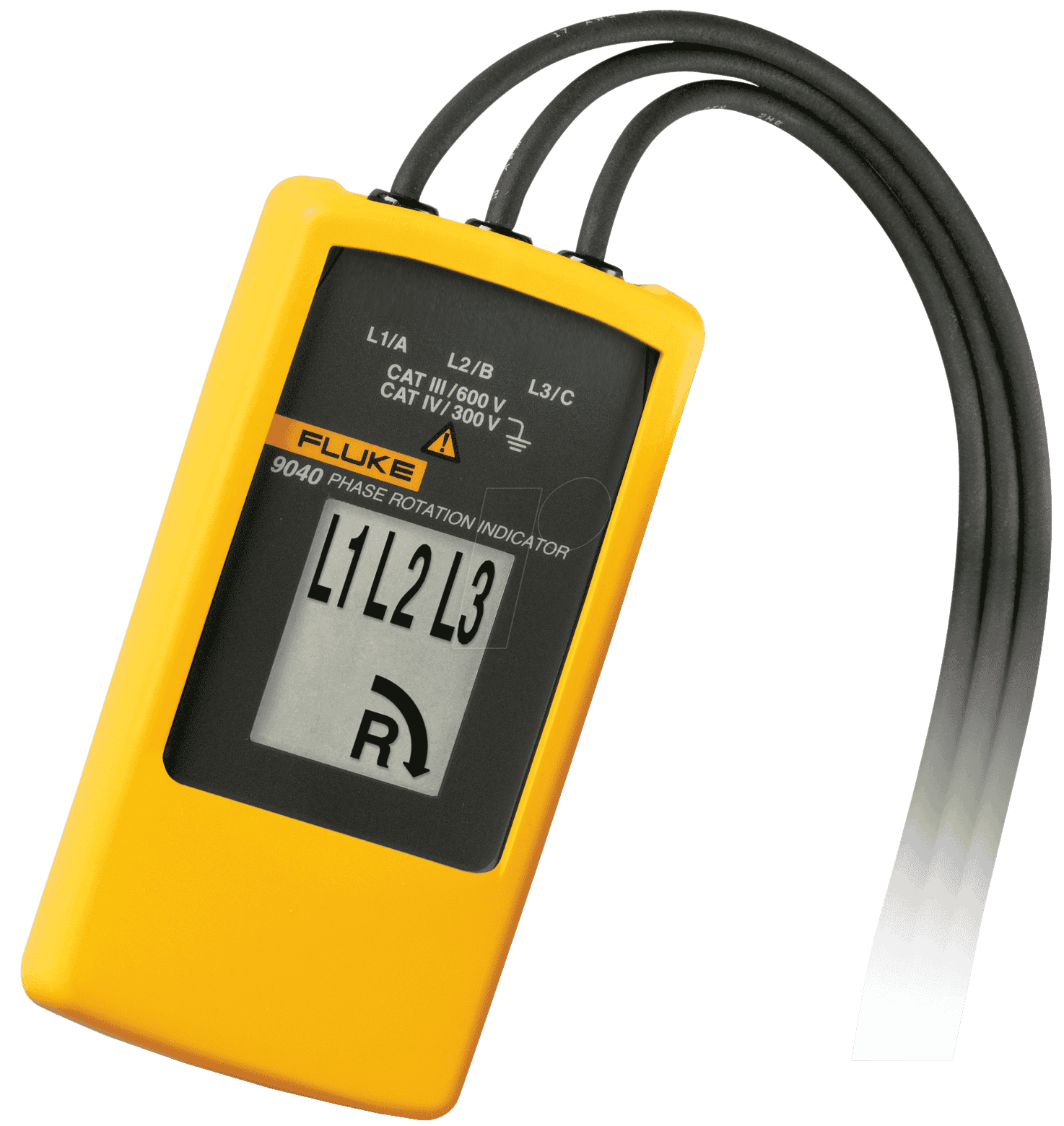

FLUKE 9040 – Motor-Drehrichtungsanzeiger 9040, 400 – 700 V AC: Präzise Phasenerkennung für industrielle Anwendungen
Die korrekte Drehrichtung von Motoren ist eine kritische Komponente in zahlreichen industriellen und gewerblichen Anwendungen. Fehlerhafte Verdrahtungen können zu kostspieligen Schäden an Maschinen, Produktionsausfällen und sogar Sicherheitsrisiken führen. Der FLUKE 9040 – Motor-Drehrichtungsanzeiger 9040, 400 – 700 V AC wurde speziell entwickelt, um Elektrikern, Wartungstechnikern und Anlagenbetreibern eine schnelle, zuverlässige und sichere Methode zur Bestimmung der Drehrichtung von Drehstrommotoren zu bieten. Er ist die überlegene Wahl gegenüber unsicheren oder zeitaufwändigen manuellen Prüfmethoden, da er sofortige und eindeutige Ergebnisse liefert und das Risiko von Fehlverdrahtungen minimiert.
Sicherheit und Zuverlässigkeit im Fokus: Die Vorteile des FLUKE 9040
Der FLUKE 9040 zeichnet sich durch seine herausragende Sicherheit und Zuverlässigkeit aus, die ihn zu einem unverzichtbaren Werkzeug für Fachleute macht. Er wurde entwickelt, um den anspruchsvollen Bedingungen im industriellen Umfeld standzuhalten und präzise Messungen auch unter schwierigen Bedingungen zu gewährleisten.
- Hohe Spannungsfestigkeit: Mit einer Messspannung von 400 – 700 V AC ist der FLUKE 9040 für eine breite Palette von industriellen Stromversorgungen ausgelegt und deckt die gängigsten Anwendungsfälle ab.
- Eindeutige Anzeige: Die intuitive Anzeige liefert sofort und unmissverständlich Informationen über die Drehrichtung, wodurch manuelle Interpretationen oder das Risiko von Verwechslungen vermieden werden.
- Schnelle Inbetriebnahme: Ermöglicht die rasche Überprüfung der Phasensequenz und Drehrichtung nach Anschluss oder Wartung von Motoren, was die Ausfallzeiten reduziert.
- Verschleißfreie Messung: Im Gegensatz zu Verfahren, die eine kurzzeitige Belastung des Motors erfordern, arbeitet der FLUKE 9040 kontaktlos und ohne mechanische Beanspruchung des Prüflings.
- Robustes Gehäuse: Das Gehäuse ist für den professionellen Einsatz konzipiert und schützt die empfindliche Elektronik vor Stößen, Staub und Feuchtigkeit, was eine lange Lebensdauer auch in rauen Umgebungen garantiert.
- Benutzerfreundlichkeit: Die einfache Bedienung ermöglicht auch weniger erfahrenen Anwendern eine schnelle und sichere Anwendung ohne langwierige Einarbeitung.
Anwendungsbereiche: Wo der FLUKE 9040 seine Stärken ausspielt
Der FLUKE 9040 ist ein vielseitiges Messgerät, das in einer Vielzahl von Branchen und für unterschiedlichste Aufgaben eingesetzt werden kann. Seine präzise Funktionsweise macht ihn zu einem Standardwerkzeug in vielen technischen Bereichen.
- Elektroinstallationen: Unverzichtbar bei der Erstinstallation und Wartung von Drehstrommotoren in Gebäuden, Fabriken und Gewerbeanlagen.
- Maschinenbau und Anlagenbau: Gewährleistet die korrekte Verdrahtung von Produktionsmaschinen, Förderbändern und Pumpen in industriellen Fertigungsumgebungen.
- Landwirtschaftliche Technik: Hilft bei der Überprüfung von Antrieben für Landmaschinen wie Melkmaschinen, Lüftungsanlagen oder Futtermischern.
- Energiewirtschaft: Einsetzbar zur Überprüfung von Motoren in Umspannwerken, Wasserkraftwerken und anderen Energieinfrastrukturen.
- Gebäudetechnik: Wird zur Installation und Wartung von Lüftungs-, Klima- und Heizungssystemen (HLK) eingesetzt, die oft Drehstrommotoren verwenden.
- Automobilindustrie: Hilfreich bei der Prüfung von Prüfständen und Produktionsanlagen in der Fahrzeugherstellung.
Technische Spezifikationen und Konstruktionsmerkmale
Der FLUKE 9040 kombiniert fortschrittliche Messtechnik mit robuster Bauweise, um eine zuverlässige Leistung unter allen Bedingungen zu gewährleisten.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Modell | FLUKE 9040 |
| Messfunktion | Motor-Drehrichtungsanzeiger (Phasenerkennung) |
| Eingangsspannungsbereich | 400 V – 700 V AC (Drehstrom) |
| Frequenzbereich | 50 Hz / 60 Hz |
| Anzeigeart | LED-basierte Anzeige der Drehrichtung (Links-/Rechtslauf) |
| Isolationskategorie | CAT III 600 V / CAT IV 300 V (gemäß EN61010-1) |
| Anschlusskabel | Robuste, isolierte Messleitungen mit Schutzkontakt-Steckern (spezifische Länge und Typ ggf. im Handbuch spezifiziert, typisch für industrielle Anwendungen ausreichend dimensioniert) |
| Betriebstemperatur | 0 °C bis 40 °C (typischer Bereich für elektronische Messgeräte dieser Klasse) |
| Lagertemperatur | -20 °C bis +60 °C (typischer Bereich) |
| Stromversorgung | Keine externe Stromversorgung erforderlich; Betrieb über die zu messende Spannungsquelle |
| Abmessungen (Gehäuse) | Kompakt und ergonomisch gestaltet für einfache Handhabung im Feld (spezifische Maße können je nach Revision variieren, aber typischerweise im Bereich von 100-150 mm Länge) |
| Gewicht | Leicht und handlich, optimiert für den mobilen Einsatz (typisch unter 300g) |
| Material und Haptik | Hochwertiger, stoßfester Kunststoff (ABS oder vergleichbar) mit rutschfester Gummierung an den Griffbereichen für sicheren Halt auch mit Handschuhen. Die Tasten sind klar beschriftet und leicht bedienbar. |
| Schutzart | IP-Schutzart je nach Ausführung, typischerweise mindestens IP40 zum Schutz vor festen Fremdkörpern größer als 1 mm. |
Technische Details und Funktionsweise
Der FLUKE 9040 nutzt das Prinzip der Phasensequenzmessung, um die Drehrichtung von Drehstrommotoren zu bestimmen. Im Gegensatz zu einfachen Drehfeldmessern, die lediglich die Reihenfolge der Phasen anzeigen, analysiert der 9040 die Rückwirkung des Motors auf die Stromversorgung, um die tatsächliche Drehrichtung zu ermitteln. Dies geschieht durch die intelligente Erkennung von Spannungs- und Strommustern, die charakteristisch für den Links- oder Rechtslauf sind. Diese Methode gewährleistet eine hohe Genauigkeit, unabhängig von der Art des Motors oder der angeschlossenen Last.
Die Messleitungen des Geräts werden an die drei Phasen der Motorzuleitung angeschlossen. Der interne Schaltkreis im FLUKE 9040 analysiert die relative Phasenverschiebung und Amplitude der Spannungen. Basierend auf dieser Analyse leuchtet eine Anzeige auf, die eindeutig angibt, ob sich der Motor im Uhrzeigersinn (typischerweise als „Rechtslauf“ bezeichnet) oder gegen den Uhrzeigersinn (typischerweise als „Linkslauf“ bezeichnet) drehen wird. Diese klare visuelle Rückmeldung eliminiert jede Notwendigkeit für zeitaufwändige Tests durch kurzzeitiges Einschalten oder das Hören des Motorgeräuschs.
Die Konstruktion des Geräts legt Wert auf eine einfache und sichere Anwendung. Die Messleitungen sind ausreichend lang und robust, um auch in anspruchsvollen Industrieumgebungen eingesetzt werden zu können. Die Griffflächen sind so gestaltet, dass sie auch mit Arbeitshandschuhen einen sicheren Halt gewährleisten. Die Bedienung ist intuitiv: Nach dem Anschluss der Messleitungen genügt oft ein einfacher Knopfdruck oder die Messung beginnt automatisch, um die Drehrichtung zu ermitteln. Dies minimiert das Risiko von Bedienungsfehlern und beschleunigt den gesamten Prüfprozess erheblich.
Konstruktion und Langlebigkeit
Der FLUKE 9040 ist nicht nur ein präzises Messinstrument, sondern auch ein Arbeitstier für den täglichen Einsatz. Das Gehäuse ist aus hochschlagfestem Kunststoff gefertigt und so konstruiert, dass es den Stößen und Vibrationen standhält, die in industriellen Umgebungen üblich sind. Die gummierten Griffflächen bieten zusätzlichen Halt und Schutz, selbst wenn die Hände schmutzig oder feucht sind. Die robusten Anschlussklemmen und Messleitungen sind auf Langlebigkeit ausgelegt und widerstehen Abrieb und mechanischer Beanspruchung. Diese Kombination aus hochwertigen Materialien und durchdachter Konstruktion stellt sicher, dass der FLUKE 9040 auch nach Jahren intensiver Nutzung zuverlässig funktioniert.
Wartung und Pflege
Die Wartung des FLUKE 9040 ist denkbar einfach und erfordert in der Regel keine speziellen Werkzeuge. Nach jedem Gebrauch sollten die Messleitungen und das Gehäuse mit einem trockenen oder leicht feuchten Tuch gereinigt werden, um Staub und Schmutz zu entfernen. Vermeiden Sie die Verwendung von aggressiven Reinigungsmitteln oder Lösungsmitteln, da diese das Gehäuse oder die Messleitungen beschädigen können. Die Messspitzen sollten auf Beschädigungen oder Verschmutzungen überprüft und gegebenenfalls gereinigt werden. Es wird empfohlen, das Gerät in seiner mitgelieferten Schutzhülle oder einem Werkzeugkasten aufzubewahren, um es vor Beschädigungen und Umwelteinflüssen zu schützen.
Regelmäßige Kalibrierungen sind für die Aufrechterhaltung der Messgenauigkeit unerlässlich. Fluke empfiehlt, das Gerät gemäß den Anweisungen im Benutzerhandbuch kalibrieren zu lassen. Dies stellt sicher, dass der FLUKE 9040 stets präzise Ergebnisse liefert und die geltenden Normen und Standards erfüllt.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu FLUKE 9040 – Motor-Drehrichtungsanzeiger 9040, 400 – 700 V AC
Kann der FLUKE 9040 auch für Einphasenmotoren verwendet werden?
Nein, der FLUKE 9040 ist speziell für die Messung der Drehrichtung von Drehstrommotoren konzipiert und nicht für Einphasenmotoren geeignet.
Wie wird die Drehrichtung des Motors mit dem FLUKE 9040 ermittelt?
Der FLUKE 9040 wird an die drei Phasen der Motorzuleitung angeschlossen. Das Gerät analysiert die Phasensequenz und die Spannungsverhältnisse, um die Drehrichtung (Links- oder Rechtslauf) eindeutig anzuzeigen.
Benötigt der FLUKE 9040 eine eigene Stromversorgung?
Nein, der FLUKE 9040 benötigt keine eigene Stromversorgung. Er bezieht die benötigte Energie für die Messung direkt aus der zu prüfenden Drehstromversorgung.
Welche Sicherheitsstandards erfüllt der FLUKE 9040?
Der FLUKE 9040 erfüllt wichtige Sicherheitsstandards wie CAT III 600 V und CAT IV 300 V gemäß EN61010-1, was einen sicheren Einsatz in industriellen Umgebungen gewährleistet.
Was ist der Vorteil des FLUKE 9040 gegenüber manuellen Prüfmethoden?
Der Hauptvorteil liegt in der Sicherheit und Schnelligkeit. Der FLUKE 9040 liefert sofortige und eindeutige Ergebnisse, vermeidet das Risiko von Fehlverdrahtungen und schützt den Elektriker vor direkter Exposition mit potenziell gefährlichen Spannungen bei Testläufen.
Kann der FLUKE 9040 auch bei variablen Frequenzen eingesetzt werden?
Der FLUKE 9040 ist für die gängigen Netzfrequenzen von 50 Hz und 60 Hz spezifiziert. Bei Frequenzumrichtern, die deutlich abweichende Frequenzen erzeugen, kann die Messung beeinträchtigt werden. Es ist ratsam, die Spezifikationen für den jeweiligen Anwendungsfall genau zu prüfen.
Wie robust ist das Gehäuse des FLUKE 9040?
Das Gehäuse des FLUKE 9040 ist aus hochschlagfestem Kunststoff gefertigt und für den robusten Einsatz im industriellen Umfeld konzipiert. Gummiert Griffflächen sorgen für zusätzlichen Halt und Schutz.
