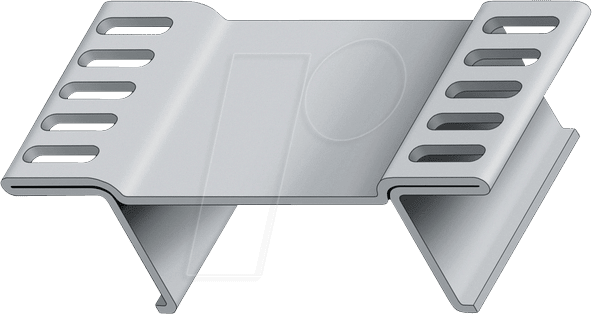

Effiziente Wärmeableitung für anspruchsvolle Elektronik: FK 244 13 D PAK – Ihr Kühlkörper der Spitzenklasse
Überhitzung ist der natürliche Feind jeder leistungsfähigen elektronischen Komponente. Der FK 244 13 D PAK Kühlkörper wurde entwickelt, um genau dieses Problem zu lösen und eine optimale Betriebstemperatur für Ihre PowerSO-10/SO-14/SO-16/SO-8 integrierten Schaltungen sicherzustellen. Dieser Kühlkörper ist die ideale Wahl für Elektronikentwickler, Ingenieure und anspruchsvolle Maker, die eine zuverlässige und effiziente Wärmeableitung ohne Kompromisse benötigen.
Leistungsstarke Kühltechnologie: Das Herzstück Ihrer Anwendung
Die Wärmeentwicklung ist ein unvermeidliches Nebenprodukt der Energieumwandlung in Halbleiterbauelementen. Bei hohen Schaltfrequenzen und Lastströmen kann die Temperatur kritische Grenzwerte erreichen, was zu Leistungseinbußen, Instabilität und im schlimmsten Fall zu permanenten Schäden an der integrierten Schaltung führt. Der FK 244 13 D PAK Kühlkörper mit seiner thermischen Beständigkeit von 25 K/W bietet eine herausragende Effizienz bei der Wärmeabfuhr und sorgt dafür, dass Ihre Bauteile im optimalen Temperaturbereich arbeiten.
Materialien von höchster Güte: Kupfer für maximale Leitfähigkeit
Die Wahl des richtigen Materials ist entscheidend für die Leistungsfähigkeit eines Kühlkörpers. Der FK 244 13 D PAK ist aus massivem Kupfer gefertigt. Kupfer ist bekannt für seine exzellente Wärmeleitfähigkeit, die deutlich höher ist als die vieler anderer Metalle. Diese Eigenschaft ermöglicht es dem Kühlkörper, die Abwärme schnell und effektiv von der Oberfläche der integrierten Schaltung aufzunehmen und an die Umgebung abzugeben. Im Gegensatz zu Aluminium-basierten Lösungen, die oft einen Kompromiss zwischen Kosten und Leistung darstellen, bietet Kupfer die ultimative Performance für Anwendungen, bei denen jede Zehntel-Grad-Celsius zählt.
Optimiertes Design für PowerSO-Gehäuse
Dieser Kühlkörper ist speziell für die Montage auf integrierten Schaltungen in den Gehäuseformaten PowerSO-10, SO-14, SO-16 und SO-8 konzipiert. Das intelligente Design mit einer Höhe von 13 mm bietet eine optimale Balance zwischen physischer Abmessung und Oberfläche für die Wärmeabgabe. Die Formgebung ist darauf ausgelegt, eine maximale Kontaktfläche mit der Oberseite der zu kühlenden ICs zu gewährleisten, typischerweise über eine Wärmeleitpaste oder ein Wärmeleitpad, um thermische Übergangswiderstände zu minimieren. Die robuste Konstruktion stellt sicher, dass der Kühlkörper auch unter mechanischer Belastung stabil sitzt und seine Funktion über die gesamte Lebensdauer der Anwendung erfüllt.
Vorteile, die überzeugen
- Überlegene thermische Performance: Mit einer thermischen Beständigkeit von 25 K/W leitet der FK 244 13 D PAK Wärme effizienter ab als viele Standardkühlkörper.
- Massives Kupfer: Nutzt die herausragenden thermischen Eigenschaften von Kupfer für maximale Wärmeableitung und Langlebigkeit.
- Perfekte Passform: Speziell entwickelt für gängige PowerSO-Gehäuse (PowerSO-10, SO-14, SO-16, SO-8), um eine optimale Montage und Kontaktfläche zu gewährleisten.
- Optimale Höhe: Die 13 mm Höhe bietet eine ideale Balance für Platzbeschränkungen und effektive Wärmeübertragung.
- Steigerung der Bauteillebensdauer: Hält kritische Komponenten im optimalen Temperaturbereich, was deren Zuverlässigkeit und Lebensdauer signifikant erhöht.
- Reduzierung von thermisch bedingten Fehlern: Verhindert Leistungseinbrüche und Fehlfunktionen, die durch Überhitzung verursacht werden.
- Hochwertige Verarbeitung: Sorgt für eine präzise Passform und eine zuverlässige thermische Verbindung.
Technische Spezifikationen im Detail
| Merkmal | Beschreibung |
|---|---|
| Produktbezeichnung | FK 244 13 D PAK – Kühlkörper |
| Material | Hochreines Kupfer |
| Thermische Beständigkeit (Rth) | 25 K/W (Kelvin pro Watt) |
| Höhe | 13 mm |
| Kompatible Gehäuse | PowerSO-10, SO-14, SO-16, SO-8 |
| Oberflächendesign | Optimiert für maximale Wärmeabstrahlung und Kontaktfläche |
| Montagemethode | Direkte Montage auf der integrierten Schaltung, üblicherweise mit Wärmeleitmedium. |
| Einsatzgebiete | Leistungsstarke Schaltregler, Verstärker, Prozessoren, Signalprozessoren und andere temperaturempfindliche Halbleiterbauelemente. |
Anwendungsbereiche: Wo Effizienz zählt
Der FK 244 13 D PAK Kühlkörper ist eine unverzichtbare Komponente in einer Vielzahl von elektronischen Systemen, bei denen eine zuverlässige Wärmeabfuhr entscheidend ist. Dazu gehören:
- Industrielle Automatisierung: Steuerungen, Antriebe und Sensorik, die unter anspruchsvollen Umgebungsbedingungen arbeiten.
- Leistungselektronik: Netzteile, DC/DC-Wandler, Wechselrichter und Energiemanagementsysteme.
- Audio- und Videotechnik: Hochleistungsverstärker und Signalprozessoren, die konstante Leistung erfordern.
- Telekommunikation: Basisstationen und Netzwerkinfrastruktur, die hohe Integrationsdichte und thermische Herausforderungen aufweisen.
- Automobilindustrie: Steuergeräte, Infotainmentsysteme und Fahrerassistenzsysteme, die Robustheit und Zuverlässigkeit unter variablen Temperaturen benötigen.
- Forschung und Entwicklung: Prototypen und Entwicklungsprojekte, bei denen die Leistung von Schlüsselkomponenten maximiert werden muss.
Maximale Leistung durch optimierte Wärmeableitung
Die Effizienz eines elektronischen Geräts hängt maßgeblich von der optimalen Betriebstemperatur seiner Komponenten ab. Eine hohe thermische Beständigkeit (gemessen in K/W) bedeutet, dass ein Kühlkörper pro Watt aufgenommener Leistung eine bestimmte Temperaturdifferenz zwischen der Quelle und der Umgebung aufweist. Ein niedrigerer Wert für K/W zeigt eine bessere Kühlleistung an. Mit 25 K/W bietet der FK 244 13 D PAK eine signifikant bessere Leistung als viele generische Lösungen, was insbesondere bei Bauteilen mit hohem Stromverbrauch oder hoher Taktfrequenz den Unterschied ausmacht. Die Kombination aus hochwertigem Kupfer und einer intelligenten Kühlkörpergeometrie maximiert die Wärmeübertragungsrate, indem sie eine große Oberfläche für die Konvektion und Strahlung bereitstellt.
FAQ – Häufig gestellte Fragen zu FK 244 13 D PAK – Kühlkörper, 13 mm, Kupfer, 25 K/W, PowerSO-10/SO-14/SO-16/SO-8
1. Für welche Art von elektronischen Bauteilen ist dieser Kühlkörper am besten geeignet?
Dieser Kühlkörper wurde speziell für die effiziente Wärmeableitung von integrierten Schaltungen entwickelt, die in den Gehäuseformaten PowerSO-10, SO-14, SO-16 und SO-8 verbaut sind. Dies umfasst typischerweise leistungsstarke Bauteile wie Schaltregler, Verstärker, Prozessoren oder andere Halbleiter, die während des Betriebs signifikante Mengen an Wärme erzeugen und empfindlich auf Überhitzung reagieren.
2. Was bedeutet die Angabe „25 K/W“ für die thermische Beständigkeit?
Die thermische Beständigkeit (Rth) von 25 K/W gibt an, dass für jeden Watt aufgenommener Leistung durch die integrierte Schaltung, die Temperatur des Kühlkörpers um 25 Grad Celsius höher ansteigt als die Umgebungstemperatur. Ein niedrigerer K/W-Wert steht für eine bessere Kühlleistung. Der FK 244 13 D PAK bietet somit eine sehr gute Effizienz bei der Wärmeabfuhr.
3. Muss ich Wärmeleitpaste verwenden, um den Kühlkörper zu montieren?
Ja, die Verwendung einer hochwertigen Wärmeleitpaste oder eines Wärmeleitpads zwischen der Oberfläche der integrierten Schaltung und dem Kühlkörper ist dringend empfohlen. Diese Materialien füllen mikroskopische Unebenheiten auf beiden Oberflächen auf und reduzieren so den thermischen Übergangswiderstand erheblich, was für eine optimale Wärmeübertragung unerlässlich ist.
4. Welche Vorteile bietet Kupfer im Vergleich zu Aluminium bei Kühlkörpern?
Kupfer besitzt eine höhere Wärmeleitfähigkeit als Aluminium. Das bedeutet, dass Kupfer Wärme effizienter und schneller von der Wärmequelle ableiten kann. Während Aluminium eine gute und kostengünstigere Alternative darstellt, ist Kupfer die überlegene Wahl für Anwendungen, bei denen maximale Kühlleistung und Zuverlässigkeit gefordert sind, um die höchste Leistung aus den Bauteilen herauszuholen und deren Lebensdauer zu maximieren.
5. Ist der Kühlkörper einfach zu montieren?
Der Kühlkörper ist für die direkte Montage auf den genannten Gehäuseformaten konzipiert. Die Montage selbst erfordert in der Regel, dass der Kühlkörper fest auf der integrierten Schaltung positioniert und gegebenenfalls mit einem geeigneten Befestigungssystem (z.B. Schrauben, Klammern, oder durch den Klebstoff eines Wärmeleitpads) gesichert wird. Die präzise Fertigung stellt eine gute Passform sicher.
6. Kann dieser Kühlkörper auch in Umgebungen mit hoher Umgebungstemperatur eingesetzt werden?
Ja, der FK 244 13 D PAK Kühlkörper trägt dazu bei, die Betriebstemperatur elektronischer Bauteile auch unter erhöhten Umgebungsbedingungen zu kontrollieren. Allerdings ist die maximale erreichbare Reduzierung der Bauteiltemperatur immer von der Effizienz des Kühlkörpers, der abgegebenen Wärme und der umgebenden Lufttemperatur abhängig. Eine gute Luftzirkulation im System ist für die allgemeine Kühlleistung von großer Bedeutung.
7. Wie lange ist die erwartete Lebensdauer dieses Kühlkörpers?
Kühlkörper aus massivem Kupfer, wie der FK 244 13 D PAK, sind für ihre Langlebigkeit bekannt. Bei sachgemäßer Montage und im Rahmen der vorgesehenen Betriebsparameter sind diese Kühlkörper praktisch wartungsfrei und haben eine nahezu unbegrenzte Lebensdauer. Die primären Einflussfaktoren auf die Lebensdauer der integrierten Schaltung sind die thermische Belastung und die allgemeine Zuverlässigkeit des Gesamtsystems.
