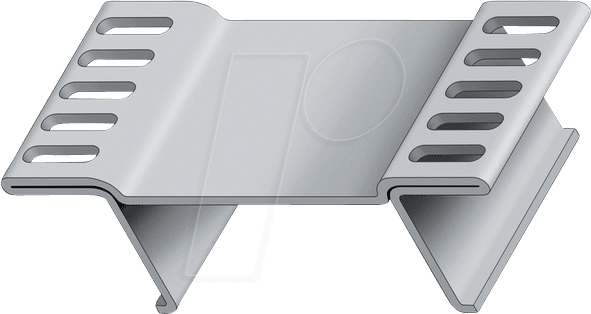

Optimale Wärmeableitung für anspruchsvolle Elektronik: Der FK 244 08 D PAK – Kühlkörper
Überhitzt Ihre empfindliche Elektronik und beeinträchtigt dies die Leistung oder Lebensdauer Ihrer Komponenten? Der FK 244 08 DPAK Kühlkörper wurde speziell entwickelt, um die thermischen Herausforderungen in hochintegrierten Leistungshalbleitern zu meistern. Er ist die ideale Lösung für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und effiziente Wärmeabfuhr für Bauteile in PowerSO-10-, SO-8- und SOT-223-Gehäusen benötigen, um maximale Performance und Langlebigkeit zu gewährleisten.
Überlegene thermische Performance und Materialqualität
Der FK 244 08 DPAK setzt neue Maßstäbe in der Wärmeableitung durch die Kombination aus reinem Kupfer und einer optimierten Bauform. Im Gegensatz zu Standard-Kühlkörpern aus Aluminium bietet Kupfer eine signifikant höhere Wärmeleitfähigkeit. Mit einem thermischen Widerstand von nur 31,5 K/W stellt dieser Kühlkörper sicher, dass die Abwärme Ihrer Leistungstransistoren, MOSFETs oder Spannungsregler effektiv abgeführt wird. Dies minimiert das Risiko von thermischem Durchgehen (Thermal Runaway) und ermöglicht den Betrieb von Bauteilen an ihren Leistungsgrenzen, ohne Kompromisse bei der Zuverlässigkeit eingehen zu müssen.
Konstruktionsmerkmale für maximale Effizienz
Die spezifische Auslegung des FK 244 08 DPAK Kühlkörpers ist das Ergebnis intensiver thermischer Simulationen und praktischer Tests. Seine kompakte Bauhöhe von 8 mm ermöglicht die Integration selbst in sehr flache elektronische Baugruppen, wo herkömmliche, größere Kühlkörper keinen Platz finden würden. Die Lamellenstruktur ist so konzipiert, dass sie die Kontaktfläche zur Umgebungsluft maximiert und somit die Konvektion optimiert. Dies führt zu einer effizienteren Wärmeabgabe als bei flachen, monolithischen Kühlkörpern.
Vorteile des FK 244 08 DPAK Kühlkörpers im Überblick:
- Hervorragende Wärmeleitfähigkeit: Gefertigt aus hochreinem Kupfer für eine überragende Wärmeableitung.
- Reduzierter thermischer Widerstand: Mit 31,5 K/W gewährleistet er eine effektive Senkung der Bauteiltemperaturen.
- Kompakte Bauhöhe: 8 mm Höhe erlauben den Einsatz in platzkritischen Anwendungen.
- Optimierte Lamellengeometrie: Maximiert die Oberfläche für verbesserte Konvektion.
- Vielseitige Kompatibilität: Perfekt geeignet für gängige Leistungshalbleiter-Gehäuse wie PowerSO-10, SO-8 und SOT-223.
- Erhöhte Bauteillebensdauer: Schützt empfindliche Elektronik vor thermischer Degradation.
- Verbesserte Systemstabilität: Sorgt für konstante Betriebstemperaturen und verhindert Leistungseinbrüche.
- Qualitätsgeprüft: Garantiert höchste Zuverlässigkeit für professionelle und anspruchsvolle Anwendungen.
Technische Spezifikationen und Materialanalyse
Die Auswahl des richtigen Kühlkörpers ist entscheidend für die thermische Stabilität und Langlebigkeit elektronischer Systeme. Der FK 244 08 DPAK überzeugt durch seine präzise gefertigten Eigenschaften, die auf maximale thermische Effizienz ausgelegt sind.
| Merkmal | Spezifikation / Beschreibung |
|---|---|
| Produktbezeichnung | FK 244 08 DPAK – Kühlkörper |
| Material | Hochreines Kupfer (Cu) |
| Bauhöhe | 8 mm |
| Thermischer Widerstand (Rth) | 31,5 K/W |
| Kompatible Gehäuse | PowerSO-10, SO-8, SOT-223 |
| Oberflächentyp | Optimierte Lamellenstruktur für maximale Konvektion |
| Thermische Leitfähigkeit des Materials | Ca. 400 W/(m·K) (typisch für Kupfer) |
| Montage | Typischerweise durch thermisch leitendes Klebeband oder Schraubverbindung (Befestigungsmaterial nicht inkludiert, abhängig von der Anwendung) |
| Anwendungsbereich | Leistungselektronik, Industrieautomation, Medizintechnik, Telekommunikation, Hochfrequenzanwendungen |
| Hitzebeständigkeit | Geeignet für typische Betriebstemperaturen elektronischer Bauteile; Kupfer behält seine thermischen Eigenschaften über einen weiten Temperaturbereich. |
Vertiefte Anwendungsbereiche und technische Vorteile
Die spezifischen Eigenschaften des FK 244 08 DPAK machen ihn zu einem unverzichtbaren Bestandteil in einer Vielzahl von Hightech-Anwendungen. In der Industrieautomation werden Leistungsschalter, Motorcontroller und SPS-Module (Speicherprogrammierbare Steuerungen) oft unter extremen Bedingungen betrieben, bei denen eine zuverlässige Wärmeableitung die Betriebssicherheit maximiert und ungeplante Ausfallzeiten verhindert. Die kompakte Bauweise ist hier besonders vorteilhaft, da sie die Integration in platzsparende Schaltschränke ermöglicht.
Im Bereich der Medizintechnik sind Zuverlässigkeit und präzise Temperaturkontrolle von größter Bedeutung. Geräte wie Ultraschalltransducer-Treiber, Patientenmonitore oder medizinische Bildgebungssysteme verwenden Leistungshalbleiter, die eine konstante und genaue Leistung liefern müssen. Der FK 244 08 DPAK sorgt dafür, dass die thermische Belastung dieser kritischen Komponenten minimiert wird, was die Genauigkeit und die Lebensdauer der Geräte erhöht.
In der Telekommunikation sind hohe Datenübertragungsraten und ständige Verfügbarkeit entscheidend. Basisstationen, Router und Netzwerkinfrastrukturkomponenten arbeiten oft unter Volllast. Der Kühlkörper gewährleistet, dass die Leistungshalbleiter in diesen Geräten auch bei hohen Umgebungstemperaturen und intensiver Nutzung ihre optimale Funktion beibehalten, was zu einer gesteigerten Netzwerkleistung und Zuverlässigkeit führt.
Für Hochfrequenzanwendungen und RF-Leistungsverstärker ist die Kontrolle von thermischer Drift ein zentraler Aspekt für die Signalintegrität. Der FK 244 08 DPAK hilft, Temperaturschwankungen zu minimieren, die sonst zu einer Verschiebung der Frequenzeigenschaften und zu einer Verschlechterung der Signalqualität führen könnten. Die hohe Wärmeleitfähigkeit von Kupfer ist hier ein entscheidender Vorteil gegenüber Aluminium.
Die Oberflächenbeschaffenheit und die präzise Fertigung des Kühlkörpers sind darauf ausgelegt, die Wärmeübertragung von der Bauteiloberfläche auf die Lamellen zu maximieren. Eine sorgfältige Auswahl des thermisch leitenden Klebers oder der Montagemethode ist essenziell, um den thermischen Übergangswiderstand zwischen Bauteil und Kühlkörper zu minimieren und die volle Leistung des FK 244 08 DPAK auszuschöpfen.
Häufig gestellte Fragen (FAQ)
FAQ – Häufig gestellte Fragen zu FK 244 08 DPAK – Kühlkörper, 8 mm, Kupfer, 31,5 K/W, PowerSO-10/SO-8/SOT-223
Ist der Kühlkörper für jede Art von Leistungshalbleiter geeignet?
Der FK 244 08 DPAK ist speziell für die Kühlung von Leistungshalbleitern in den Gehäusetypen PowerSO-10, SO-8 und SOT-223 optimiert. Solange das zu kühlende Bauteil in einem dieser Gehäuseformate vorliegt und eine vergleichbare Wärmeleistung aufweist, ist dieser Kühlkörper eine ausgezeichnete Wahl. Für Bauteile mit extrem hoher Verlustleistung oder in Gehäusen, die nicht aufgeführt sind, sind möglicherweise andere Kühlkörperlösungen erforderlich.
Wie wird der Kühlkörper am Bauteil befestigt?
Die Befestigung erfolgt üblicherweise mittels eines thermisch leitenden Klebebands, das auf der Unterseite des Kühlkörpers aufgebracht wird, oder durch eine mechanische Verschraubung, sofern das Gehäuse des Leistungshalbleiters dies zulässt. Die Auswahl der Befestigungsmethode sollte die Wärmeübertragung maximieren und sicherstellen, dass der Kühlkörper fest mit dem Bauteil verbunden ist. Befestigungsmaterial ist in der Regel nicht im Lieferumfang enthalten.
Was bedeutet der Wert von 31,5 K/W?
Der Wert von 31,5 K/W (Kelvin pro Watt) bezeichnet den thermischen Widerstand des Kühlkörpers. Er gibt an, um wie viel Grad Celsius sich die Temperatur des Kühlkörpers im Vergleich zur Umgebungstemperatur erhöht, wenn eine Leistung von einem Watt abgeführt wird. Ein niedrigerer Wert bedeutet eine bessere Kühlleistung. 31,5 K/W ist ein ausgezeichneter Wert für die angegebene Baugröße und das Material.
Wie wirkt sich das Material Kupfer auf die Kühlleistung aus?
Kupfer hat eine deutlich höhere Wärmeleitfähigkeit als Aluminium, das häufig für kostengünstigere Kühlkörper verwendet wird. Mit einer Wärmeleitfähigkeit von etwa 400 W/(m·K) leitet Kupfer Wärme wesentlich effizienter und schneller vom warmen Bauteil weg zur Oberfläche des Kühlkörpers, wo sie dann an die Umgebung abgegeben werden kann. Dies führt zu niedrigeren Betriebstemperaturen und einer höheren Systemzuverlässigkeit.
Ist der Kühlkörper für den Einsatz in rauen Umgebungen geeignet?
Das reine Kupfermaterial ist korrosionsbeständig und behält seine thermischen Eigenschaften auch bei höheren Temperaturen bei. Bei stark aggressiven Umgebungen oder erhöhter Luftfeuchtigkeit könnte jedoch eine zusätzliche Oberflächenbeschichtung ratsam sein, um die Langlebigkeit zu maximieren. Für typische industrielle oder elektronische Anwendungen ist die Kupferausführung jedoch sehr robust.
Welchen Vorteil bietet die Lamellenstruktur gegenüber einem einfachen flachen Kühlkörper?
Die Lamellenstruktur des FK 244 08 DPAK vergrößert die Oberfläche des Kühlkörpers erheblich im Vergleich zu einer flachen Oberfläche gleicher Grundfläche. Eine größere Oberfläche ermöglicht eine effizientere Wärmeabgabe an die Umgebungsluft durch Konvektion und Strahlung. Die speziell gestaltete Geometrie der Lamellen optimiert zudem den Luftstrom und die Wärmeübertragung, was zu einer insgesamt besseren Kühlleistung führt.
Kann der Kühlkörper mit thermischer Paste anstelle von Klebeband verwendet werden?
Ja, die Verwendung von thermischer Paste in Kombination mit einer mechanischen Befestigung ist eine etablierte Methode, um eine sehr gute Wärmeübertragung zu gewährleisten. Die thermische Paste füllt mikroskopische Unebenheiten zwischen dem Bauteil und dem Kühlkörper, wodurch der thermische Übergangswiderstand minimiert wird. Die Entscheidung zwischen Klebeband und Paste mit mechanischer Befestigung hängt von den spezifischen Anforderungen der Anwendung und den Montagebedingungen ab.
