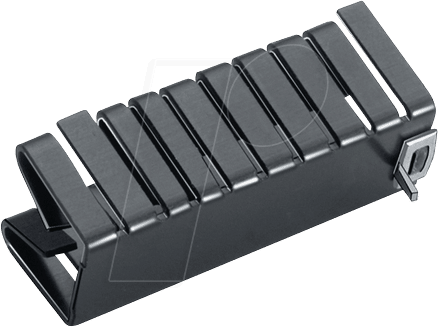

Optimale Wärmeableitung für Ihre Elektronik: FK 240 SA 220 H Kühlkörper
Überhitzung ist ein häufiges Problem, das die Lebensdauer und Leistung elektronischer Komponenten drastisch reduzieren kann. Der FK 240 SA 220 H Kühlkörper mit seinen präzisen Spezifikationen wurde entwickelt, um genau dieses Problem zu lösen. Er ist die ideale Wahl für Entwickler, Ingenieure und Hobbyisten, die eine zuverlässige und effiziente Kühlung für TO-220-Transistoren und ähnliche Leistungshalbleiter benötigen, um deren optimale Funktion unter Last zu gewährleisten.
Herausragende thermische Performance für anspruchsvolle Anwendungen
Im Vergleich zu Standardlösungen bietet der FK 240 SA 220 H Kühlkörper eine überlegene Wärmeableitungsfähigkeit. Seine Konstruktion und das Material sind speziell darauf ausgelegt, die thermische Impedanz zu minimieren und die Wärme schnell und effektiv vom Bauteil wegzuleiten. Dies resultiert in niedrigeren Betriebstemperaturen, erhöhter Zuverlässigkeit und verlängerter Lebensdauer Ihrer wertvollen Elektronik.
Technische Spezifikationen und Konstruktionsvorteile
Der FK 240 SA 220 H zeichnet sich durch seine durchdachte Konstruktion aus, die auf maximale Effizienz bei der Wärmeabfuhr ausgelegt ist. Die Abmessungen von 38,1 mm sind optimiert, um eine gute Balance zwischen Kühlfläche und Platzbedarf auf der Platine zu bieten. Das verwendete Aluminium ist ein bewährter Werkstoff in der Kühltechnik, der sich durch seine exzellente Wärmeleitfähigkeit und sein geringes Gewicht auszeichnet. Die thermische Impedanz von 16 K/W (Kelvin pro Watt) ist ein Schlüsselfaktor, der die Effektivität der Kühlung quantifiziert und sicherstellt, dass die Temperatur des Halbleiters auch unter hoher Leistungsaufnahme beherrschbar bleibt. Diese Spezifikation bedeutet, dass für jedes Watt dissipierter Leistung die Temperatur des Kühlkörpers um 16 Grad Celsius höher ist als die Umgebungstemperatur.
Vorteile des FK 240 SA 220 H Kühlkörpers
- Effiziente Wärmeableitung: Mit einer thermischen Impedanz von 16 K/W wird Wärme effektiv vom Bauteil abgeführt.
- Hochwertiges Material: Gefertigt aus langlebigem und leitfähigem Aluminium.
- Optimale Größe: 38,1 mm passen perfekt für die Montage auf TO-220-Gehäusen und bieten dennoch eine signifikante Kühlfläche.
- Erhöhte Zuverlässigkeit: Verhindert Überhitzung und schützt somit die Lebensdauer Ihrer elektronischen Komponenten.
- Einfache Montage: Konzipiert für eine unkomplizierte Befestigung an TO-220-Bauteilen, oft durch Schrauben oder Montageclips.
- Kosteneffiziente Lösung: Bietet eine hohe Leistung zu einem attraktiven Preis-Leistungs-Verhältnis.
- Universelle Kompatibilität: Ideal für eine breite Palette von Leistungshalbleitern im TO-220-Gehäuse, wie z.B. Spannungsregler, Transistoren und Dioden.
Produkteigenschaften im Detail
| Merkmal | Beschreibung |
|---|---|
| Modellbezeichnung | FK 240 SA 220 H |
| Produkttyp | Kühlkörper |
| Abmessung (Breite) | 38,1 mm |
| Material | Aluminium (hochleitfähig) |
| Thermische Impedanz | 16 K/W |
| Montagetyp / Gehäuse | Optimiert für TO-220-Gehäuse |
| Oberflächenbeschaffenheit | Naturbelassen oder eloxiert (je nach spezifischer Ausführung für verbesserte Oberflächengüte und Korrosionsschutz) |
| Einsatzbereich | Leistungselektronik, Schaltnetzteile, Audioverstärker, industrielle Steuerungen, Messgeräte |
Anwendungsgebiete für den FK 240 SA 220 H Kühlkörper
Der FK 240 SA 220 H Kühlkörper findet breite Anwendung in verschiedenen Bereichen der Elektronik, wo Leistungshalbleiter im TO-220-Gehäuse eingesetzt werden und eine effiziente Wärmeabfuhr unerlässlich ist. Dazu gehören:
- Netzteile und Stromversorgungen: Spannungsregler wie der LM78xx oder LM317, die oft unter Last betrieben werden, benötigen effektive Kühlung, um Überhitzung und Ausfälle zu vermeiden.
- Audioverstärker: Leistungstransistoren in Audioendstufen erzeugen während des Betriebs erhebliche Wärme, die durch geeignete Kühlkörper abgeleitet werden muss, um die Klangqualität und Lebensdauer der Komponenten zu gewährleisten.
- Industrielle Steuerungstechnik: In Automatisierungssystemen werden oft Leistungshalbleiter zur Ansteuerung von Motoren oder anderen Lasten eingesetzt, deren thermische Belastung durch den FK 240 SA 220 H Kühlkörper kontrolliert wird.
- LED-Beleuchtungssysteme: Leistungsstarke LEDs im TO-220-Gehäuse können ebenfalls von der verbesserten Wärmeableitung profitieren, um ihre Lebensdauer zu verlängern und die Lichtausbeute aufrechtzuerhalten.
- Prototypenentwicklung und Laboreinsatz: Für Entwickler und Bastler bietet dieser Kühlkörper eine zuverlässige und kostengünstige Lösung, um die thermischen Bedingungen ihrer Schaltungen zu optimieren.
Die Wahl des richtigen Kühlkörpers ist entscheidend für die Langzeitstabilität und Leistungsfähigkeit Ihrer elektronischen Geräte. Der FK 240 SA 220 H bietet hier eine bewährte und leistungsstarke Option, die auf den spezifischen Anforderungen des TO-220-Gehäuses basiert.
Montage und thermische Verbindung
Für eine optimale Performance ist die korrekte Montage des Kühlkörpers entscheidend. Der FK 240 SA 220 H Kühlkörper ist so konzipiert, dass er direkt an das TO-220-Gehäuse angebracht werden kann. In der Regel erfolgt dies durch eine Schraubverbindung, wobei auf einen ausreichenden Anpressdruck geachtet werden sollte, um einen guten thermischen Kontakt sicherzustellen. Um die Wärmeübertragung zwischen dem Halbleiter und dem Kühlkörper weiter zu verbessern und eventuelle Oberflächenunregelmäßigkeiten auszugleichen, wird die Verwendung einer thermischen Paste oder eines thermischen Pads dringend empfohlen. Diese Materialien füllen mikroskopisch kleine Lücken und minimieren die thermische Impedanz an der Schnittstelle.
Material und Verarbeitung für maximale Effizienz
Das verwendete Aluminium für den FK 240 SA 220 H Kühlkörper ist nicht zufällig gewählt. Aluminiumlegierungen, insbesondere solche mit höherer Reinheit, bieten eine hervorragende Wärmeleitfähigkeit, typischerweise im Bereich von 150-200 W/(m·K). Diese Eigenschaft ermöglicht es dem Material, die Wärme schnell von der Oberfläche des Halbleiters aufzunehmen und über seine Rippen an die Umgebungsluft abzugeben. Die Oberflächenbearbeitung kann variieren, wobei eine natürliche, unveredelte Oberfläche für viele Anwendungen ausreicht. Eine Eloxierung kann jedoch zusätzliche Vorteile wie verbesserte Korrosionsbeständigkeit und eine leicht erhöhte Emissivität (Wärmestrahlung) bieten, was die Kühlleistung weiter marginal verbessern kann. Die Präzision der Fertigung gewährleistet, dass die Montagebohrungen und die Kontaktfläche passgenau sind, was für eine effektive Wärmeübertragung unerlässlich ist.
FAQs – Häufig gestellte Fragen zu FK 240 SA 220 H – Kühlkörper, 38,1 mm, Alu, 16 K/W, TO-220
Was bedeutet die thermische Impedanz von 16 K/W?
Die thermische Impedanz von 16 K/W gibt an, wie effizient der Kühlkörper Wärme abführt. Sie bedeutet, dass bei jeder abzuführenden Watt Leistung die Temperatur des Kühlkörpers um 16 Grad Celsius höher ist als die Umgebungstemperatur. Eine niedrigere K/W-Zahl steht für eine bessere Kühlleistung.
Ist dieser Kühlkörper für alle TO-220-Bauteile geeignet?
Ja, der FK 240 SA 220 H Kühlkörper ist speziell für die Montage auf Standard-TO-220-Gehäuse ausgelegt. Die Abmessungen und die Befestigungsmöglichkeiten sind auf diese Gehäuseform abgestimmt.
Welches Material wird für diesen Kühlkörper verwendet und warum?
Der Kühlkörper besteht aus hochwertigem Aluminium. Aluminium ist aufgrund seiner exzellenten Wärmeleitfähigkeit, seines geringen Gewichts und seiner guten Bearbeitbarkeit das bevorzugte Material für Kühlkörper in vielen elektronischen Anwendungen.
Wie montiere ich den Kühlkörper am besten?
Die Montage erfolgt in der Regel durch Verschrauben des Kühlkörpers am TO-220-Bauteil. Es ist ratsam, thermische Paste oder ein thermisches Pad zwischen Bauteil und Kühlkörper aufzutragen, um den thermischen Kontakt zu optimieren und die Wärmeübertragung zu maximieren.
Welche Vorteile bietet Aluminium gegenüber anderen Materialien wie Kupfer?
Obwohl Kupfer eine noch höhere Wärmeleitfähigkeit aufweist, ist Aluminium deutlich leichter und kostengünstiger. Für die meisten Anwendungen im Bereich der TO-220-Kühlung bietet Aluminium ein hervorragendes Gleichgewicht zwischen Leistung, Gewicht und Kosten.
Muss ich den Kühlkörper mit Wärmeleitpaste verwenden?
Die Verwendung von Wärmeleitpaste oder einem thermischen Pad wird dringend empfohlen. Diese Hilfsmittel füllen kleinste Unebenheiten auf den Oberflächen von Bauteil und Kühlkörper aus und minimieren so die thermische Impedanz an der Kontaktfläche, was zu einer deutlich verbesserten Wärmeableitung führt.
Ist eine Oberflächenbehandlung wie Eloxierung notwendig?
Eine Oberflächenbehandlung wie Eloxierung ist nicht zwingend notwendig für die grundlegende Funktion, kann aber die Lebensdauer des Kühlkörpers durch erhöhte Korrosionsbeständigkeit verlängern und die Wärmeabstrahlung leicht verbessern.
