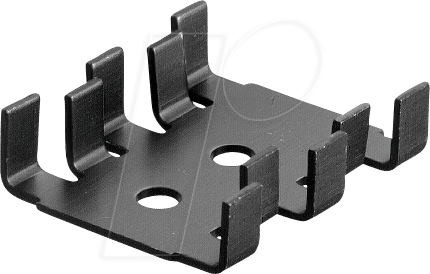

Optimale Wärmeableitung für Ihre Elektronik: FK 214/SA-CB – Kühlkörper
Überhitzung ist der stille Feind jeder elektronischen Komponente. Unser FK 214/SA-CB Kühlkörper wurde speziell entwickelt, um empfindliche Bauteile wie Transistoren und integrierte Schaltkreise vor schädlichen Temperaturschwankungen zu schützen. Für Ingenieure, Entwickler und versierte Bastler, die auf Zuverlässigkeit und Langlebigkeit ihrer Projekte Wert legen, bietet dieser Kühlkörper eine effektive und kostengünstige Lösung.
Maximale Effizienz durch fortschrittliches Design
Der FK 214/SA-CB Kühlkörper zeichnet sich durch eine herausragende thermische Performance aus, die ihn von konventionellen Lösungen abhebt. Mit einem thermischen Widerstand von nur 15 K/W gewährleistet er eine effiziente Abfuhr der anfallenden Wärme von der aktiven Komponente in die Umgebungsluft. Diese Spezifikation ist entscheidend für die Aufrechterhaltung optimaler Betriebstemperaturen, was sich direkt in einer erhöhten Lebensdauer und Stabilität Ihrer Elektroniksysteme niederschlägt.
Konstruktionsmerkmale für überlegene Kühlleistung
- Materialwahl Aluminium: Die Legierung bietet eine exzellente Wärmeleitfähigkeit und ist gleichzeitig leicht und korrosionsbeständig, was eine lange Lebensdauer auch unter anspruchsvollen Bedingungen garantiert.
- Optimierte Rippengeometrie: Die spezifische Ausgestaltung der Kühlrippen maximiert die Oberfläche, die für den Wärmeübergang an die umgebende Luft zur Verfügung steht. Dies führt zu einer deutlich verbesserten Wärmeabfuhr im Vergleich zu einfachen Kühlkörpern.
- Kompakte Bauform (30 mm): Trotz seiner hohen Leistungsfähigkeit ist der Kühlkörper mit einer Höhe von 30 mm sehr kompakt gestaltet. Dies ermöglicht den Einsatz auch in Systemen mit begrenztem Bauraum, ohne Kompromisse bei der Kühlleistung eingehen zu müssen.
- Standardisierte Montage (SOT-32/TO-220): Die Kompatibilität mit gängigen Gehäusetypen wie SOT-32 und TO-220 erleichtert die Integration in bestehende Schaltungen und Prototypen. Dies reduziert den Entwicklungsaufwand und beschleunigt die Realisierung Ihrer Projekte.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | FK 214/SA-CB |
| Material | Hochleitfähiges Aluminium (spezifische Legierung für optimale Wärmeleitung und Haltbarkeit) |
| Abmessungen (Höhe) | 30 mm |
| Thermischer Widerstand | 15 K/W (Kelvin pro Watt) |
| Kompatible Bauteilgehäuse | SOT-32, TO-220 und vergleichbare Footprints |
| Oberflächenbehandlung | Naturbelassen oder optional eloxiert (für verbesserte Korrosionsbeständigkeit und optische Anmutung) |
| Einsatztemperatur (typisch) | Geeignet für den Einsatz in einem breiten Temperaturbereich von -40°C bis +125°C, abhängig von der integrierten Komponente und Umgebungsbedingungen. |
| Montageoptionen | Schraubmontage, Klemmmontage oder thermisch leitfähige Klebebänder (nicht im Lieferumfang enthalten) |
Der Mehrwert des FK 214/SA-CB – Überlegene thermische Leistung
Standard-Kühlkörper erfüllen oft nur die Mindestanforderungen und lassen wenig Spielraum für Leistungsspitzen oder ungünstige Umgebungsbedingungen. Der FK 214/SA-CB Kühlkörper setzt hier neue Maßstäbe. Der geringe thermische Widerstand von 15 K/W ist ein klares Indiz für seine Effizienz. Dies bedeutet, dass für jeden Watt abzuführender Leistung der Temperaturunterschied zwischen der Komponente und der Umgebung nur 15 Kelvin beträgt. Eine solche Kennzahl ist für Hochleistungsanwendungen unerlässlich, bei denen selbst kleine Temperaturanstiege die Funktionalität beeinträchtigen können. Die sorgfältige Materialauswahl und das optimierte Design der Kühlrippen maximieren die Wärmeübertragungsfläche, was zu einer überlegenen Kühlleistung im Vergleich zu einfachen extrudierten Kühlkörpern gleicher Größe führt. Die universelle Kompatibilität mit SOT-32 und TO-220 Gehäusen erleichtert die Implementierung erheblich und macht ihn zu einer idealen Wahl für Prototypen, Kleinserien und professionelle Endprodukte.
Anwendungsbereiche für höchste Ansprüche
- Leistungsverstärker: Stabile und zuverlässige Funktion auch bei hoher Auslastung von Audio- und RF-Verstärkern.
- Spannungsregler: Gewährleistung präziser Spannungsregelung und Schutz vor thermischem Durchgehen bei linearen und Schaltreglern.
- Leistungshalbleiter: Effiziente Kühlung von Power-Transistoren, MOSFETs und IGBTs in Schaltnetzteilen und Motorsteuerungen.
- Mikrocontroller und Prozessoren: Vermeidung von thermisch bedingtem Leistungsabfall und Abstürzen bei anspruchsvollen Rechenaufgaben.
- Industrielle Automatisierung: Zuverlässiger Betrieb von Steuerungs- und Überwachungseinheiten unter rauen Betriebsbedingungen.
- Messtechnik: Aufrechterhaltung der Genauigkeit von empfindlichen Messgeräten durch konstante Betriebstemperaturen.
FAQ – Häufig gestellte Fragen zu FK 214/SA-CB – Kühlkörper, 30 mm, Alu, 15 K/W, SOT-32/TO-220
Was bedeutet der thermische Widerstand von 15 K/W?
Der thermische Widerstand gibt an, wie gut ein Kühlkörper Wärme von der zu kühlenden Oberfläche zur Umgebung ableitet. Ein Wert von 15 K/W bedeutet, dass für jede Watt an abzuführender Verlustleistung die Temperatur der Komponente um 15 Kelvin höher ist als die Umgebungstemperatur. Ein niedrigerer Wert steht für eine bessere Kühlleistung.
Welche Befestigungsarten sind für den FK 214/SA-CB Kühlkörper möglich?
Der Kühlkörper ist primär für die Montage auf Platinen mit entsprechenden Bauteilgehäusen konzipiert. Typischerweise erfolgt die Befestigung mittels einer Schraube durch ein zentrales Loch im Kühlkörper, um eine feste Anpressung auf das Bauteil zu gewährleisten. Alternativ können auch geeignete thermisch leitfähige Klebebänder oder Klammern verwendet werden, sofern sie eine ausreichende mechanische Fixierung und thermische Kopplung sicherstellen.
Ist eine Wärmeleitpaste zwingend erforderlich?
Für eine optimale thermische Kopplung zwischen der zu kühlenden Komponente und dem Kühlkörper wird die Verwendung einer Wärmeleitpaste dringend empfohlen. Diese füllt mikroskopische Unebenheiten auf beiden Oberflächen aus und verbessert dadurch den Wärmeübergang signifikant. Ohne Wärmeleitpaste kann die Kühlleistung erheblich beeinträchtigt werden.
Welche Unterschiede gibt es zu einem Kühlkörper mit höherem thermischen Widerstand?
Ein Kühlkörper mit einem höheren thermischen Widerstand leitet Wärme weniger effizient ab. Das bedeutet, dass bei gleicher Verlustleistung die zu kühlende Komponente wärmer wird. Dies kann zu reduziertem Wirkungsgrad, Leistungseinbußen oder im schlimmsten Fall zu einer Beschädigung der Komponente führen. Der FK 214/SA-CB mit 15 K/W bietet eine deutlich höhere Kühlreserve.
Kann der Kühlkörper auch für andere Bauteilgehäuse als SOT-32/TO-220 verwendet werden?
Ja, sofern die Abmessungen und die Befestigungspunkte der zu kühlenden Komponente mit den Montageoptionen des Kühlkörpers kompatibel sind. Die primäre Auslegung ist auf SOT-32 und TO-220 ausgelegt, aber durch die universelle Montage kann er auch für ähnliche Bauteile mit passender Grundfläche und Anpressung genutzt werden.
Wie beeinflusst die Umgebungs- und Betriebstemperatur die Effizienz des Kühlkörpers?
Die Effizienz eines Kühlkörpers ist immer relativ zur Umgebungstemperatur zu betrachten. Der thermische Widerstand (K/W) beschreibt den Temperaturanstieg pro Watt Verlustleistung. In einer heißeren Umgebung wird die maximale Betriebstemperatur der Komponente höher sein, selbst mit einem effizienten Kühlkörper. Die Spezifikation von 15 K/W ist also ein Maß für die Leistungsfähigkeit des Kühlers unter gegebenen Bedingungen.
Bietet Lan.de auch Zubehör für die Montage an?
Lan.de bietet eine breite Palette an Zubehör, einschließlich Montagematerialien wie Schrauben, Federn und thermisch leitfähige Klebebänder an, die für die optimale Installation von Kühlkörpern wie dem FK 214/SA-CB erforderlich sein können. Bitte konsultieren Sie unseren Online-Shop für das vollständige Angebot.
