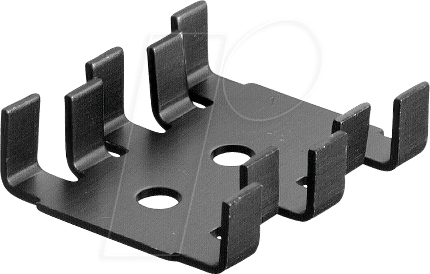

Effiziente Wärmeableitung für anspruchsvolle Elektronik: FK 210/SA-CB Kühlkörper
Wenn die thermische Belastung Ihrer elektronischen Komponenten die Leistung beeinträchtigt oder die Lebensdauer verkürzt, bietet der FK 210/SA-CB Kühlkörper die optimale Lösung. Entwickelt für Elektronikentwickler, Ingenieure und anspruchsvolle Hobbyisten, die eine zuverlässige und effektive Wärmeableitung benötigen, minimiert dieser Kühlkörper Überhitzungsprobleme bei integrierten Schaltungen und Leistungstransistoren.
Präzision in der Wärmeableitung: Die Kernkompetenz des FK 210/SA-CB
Der FK 210/SA-CB Kühlkörper repräsentiert die Spitze der thermischen Management-Technologie für gängige Gehäuseformen wie SOT-32 und TO-220. Seine primäre Funktion ist die Reduzierung der Betriebstemperatur elektronischer Bauteile durch die effiziente Ableitung überschüssiger Wärme in die Umgebungsluft. Eine niedrigere Betriebstemperatur führt zu gesteigerter Leistungsstabilität, verlängerter Bauteillebensdauer und erhöhter Zuverlässigkeit Ihrer elektronischen Systeme. Dies ist insbesondere in Umgebungen mit hoher Leistungsdichte oder begrenztem Luftstrom von entscheidender Bedeutung.
Überlegene Konstruktion und Materialwahl
Warum der FK 210/SA-CB die überlegene Wahl gegenüber weniger spezialisierten Lösungen darstellt, liegt in seiner durchdachten Konstruktion und der sorgfältigen Auswahl des Materials. Die spezifischen Eigenschaften dieses Kühlkörpers sind darauf ausgelegt, eine optimale thermische Verbindung und eine maximale Oberfläche für die Wärmeabgabe zu gewährleisten.
- Optimale Wärmeleitfähigkeit: Gefertigt aus hochwertigem Aluminium, einem Material, das für seine exzellente Wärmeleitfähigkeit bekannt ist, maximiert der FK 210/SA-CB den thermischen Transfer von der Komponente zum Kühlkörper.
- Hoher Wärmeübergangskoeffizient: Mit einem thermischen Widerstand von 18 K/W bietet dieser Kühlkörper eine herausragende Leistung bei der Ableitung von Wärme. Dies bedeutet, dass für jede Watt Wärme, die abgeleitet werden muss, die Temperaturdifferenz zwischen dem Bauteil und der Umgebungsluft nur 18 Kelvin beträgt. Dies ist ein exzellenter Wert für Bauteile im TO-220-Gehäusebereich.
- Spezifische Gehäusekompatibilität: Die Konstruktion ist explizit auf die Montage von Bauteilen in SOT-32 und TO-220 Gehäusen abgestimmt, was eine einfache und sichere Integration in bestehende Designs ermöglicht. Dies vermeidet zusätzliche Anpassungen und potenzielle Fehlerquellen.
- Kompaktes 30 mm Design: Das moderate 30 mm Profil sorgt für eine hohe Integrationsfähigkeit auch in beengten Platzverhältnissen, ohne dabei Kompromisse bei der Kühlleistung einzugehen.
- Maximierte Oberfläche: Die Lamellenstruktur oder die Formgebung des Kühlkörpers ist so konzipiert, dass sie die Oberfläche zur Umgebungsluft deutlich vergrößert, was die Effizienz der Konvektionskühlung signifikant erhöht.
Technische Spezifikationen im Detail
Die Leistung und Zuverlässigkeit des FK 210/SA-CB Kühlkörpers manifestieren sich in seinen präzisen technischen Merkmalen:
| Merkmal | Spezifikation |
|---|---|
| Modell | FK 210/SA-CB |
| Kühlkörpertyp | Passiver Kühlkörper |
| Material | Aluminium (Hochleistungslegierung für optimale thermische Leitfähigkeit) |
| Abmessungen | 30 mm (Höhe/Breite, abhängig von der spezifischen Ausführung, Fokus auf Bauraumoptimierung) |
| Thermischer Widerstand | 18 K/W (Kelvin pro Watt) |
| Geeignete Gehäuse | SOT-32, TO-220 (Standard-Leistungselektronik-Gehäuse) |
| Oberflächenbehandlung | Naturbelassen oder optional eloxiert (verbessert Korrosionsbeständigkeit und kann Oberflächenemissivität leicht erhöhen) |
| Montage | Schraubmontage oder Klemmbefestigung (je nach Ausführung und Anwendungsfall, bietet sicheren mechanischen Kontakt für thermischen Transfer) |
Vorteile und Anwendungsbereiche
Der FK 210/SA-CB Kühlkörper ist aufgrund seiner Eigenschaften für eine breite Palette von Anwendungen prädestiniert, bei denen eine zuverlässige Temperaturkontrolle unerlässlich ist:
- Leistungselektronik: Kühlung von Transistoren (MOSFETs, IGBTs), Thyristoren und Dioden in Stromversorgungen, Wechselrichtern und Motorsteuerungen.
- Audioverstärker: Stabilisierung der Betriebstemperatur von Endstufen zur Vermeidung von thermischer Überlastung und Verzerrungen.
- Automobil-Elektronik: Einsatz in Steuergeräten, Scheinwerfermodulen und anderen elektronischen Komponenten, die hohen Umgebungstemperaturen ausgesetzt sind.
- Industrielle Steuerungen: Zuverlässige Kühlung von Schaltreglern und Sensoren in Produktionsumgebungen.
- LED-Beleuchtung: Ableitung der Wärme von Hochleistungs-LEDs zur Verlängerung ihrer Lebensdauer und Erhaltung der Lichtleistung.
- Telekommunikation: Kühlung von HF-Leistungsverstärkern und anderen thermisch anspruchsvollen Bauteilen in Basisstationen und Netzwerkgeräten.
- Forschung und Entwicklung: Ideale Lösung für Prototypen und Testaufbauten, bei denen die thermische Leistung kritisch ist.
Maximierung der thermischen Effizienz: Praktische Tipps
Um die bestmögliche Leistung aus Ihrem FK 210/SA-CB Kühlkörper herauszuholen, beachten Sie bitte folgende Hinweise zur optimalen Montage und Anwendung:
- Thermische Schnittstellenmaterialien (TIM): Verwenden Sie stets ein hochwertiges TIM wie Wärmeleitpaste oder Wärmeleitpads zwischen dem zu kühlenden Bauteil und der Kontaktfläche des Kühlkörpers. Dies minimiert den thermischen Übergangswiderstand und maximiert den Wärmefluss.
- Anpressdruck: Sorgen Sie für einen gleichmäßigen und ausreichenden Anpressdruck zwischen Bauteil und Kühlkörper. Ein zu geringer Druck führt zu Lufteinschlüssen und verschlechtert die Wärmeübertragung, ein zu hoher Druck kann das Bauteil beschädigen.
- Luftstrom: Obwohl der FK 210/SA-CB auch bei freier Konvektion effektiv arbeitet, kann ein gerichteter Luftstrom (z.B. durch einen Lüfter) die Kühlleistung erheblich steigern. Achten Sie auf eine ungehinderte Luftzirkulation um die Lamellen des Kühlkörpers.
- Montagefläche: Die Montagefläche des Kühlkörpers sollte plan und frei von Verunreinigungen sein, um eine maximale Kontaktfläche zu gewährleisten.
- Umgebungstemperatur: Berücksichtigen Sie die maximale Umgebungstemperatur, in der das System betrieben wird. Der thermische Widerstand von 18 K/W bezieht sich auf die Differenz zur Umgebungstemperatur.
FAQ – Häufig gestellte Fragen zu FK 210/SA-CB – Kühlkörper, 30 mm, Alu, 18 K/W, SOT-32/TO-220
Was bedeutet der thermische Widerstand von 18 K/W?
Ein thermischer Widerstand von 18 K/W bedeutet, dass bei einer zugeführten Verlustleistung von 1 Watt die Temperatur des Kühlkörpers im Vergleich zur Umgebungstemperatur um 18 Grad Celsius ansteigt. Ein niedrigerer Wert steht für eine bessere Kühlleistung.
Für welche Arten von elektronischen Bauteilen ist dieser Kühlkörper am besten geeignet?
Der FK 210/SA-CB ist ideal für Leistungshalbleiter wie Transistoren (z.B. MOSFETs, bipolare Transistoren) und integrierte Schaltungen in den Gehäuseformen SOT-32 und TO-220, die typischerweise moderate bis hohe Verlustleistungen aufweisen.
Wie wird die Wärmeübertragung zwischen Bauteil und Kühlkörper optimiert?
Die Wärmeübertragung wird durch die Verwendung eines geeigneten thermischen Schnittstellenmaterials (TIM) wie Wärmeleitpaste oder Wärmeleitpad zwischen dem Bauteil und dem Kühlkörper sowie durch einen gleichmäßigen Anpressdruck optimiert.
Ist eine zusätzliche Lüfterkühlung zwingend erforderlich?
Nicht zwingend, der Kühlkörper ist für passive Kühlung ausgelegt. Bei sehr hohen Leistungsverlusten oder in Umgebungen mit schlechter Luftzirkulation kann jedoch eine zusätzliche Lüfterkühlung die Leistung signifikant verbessern und die thermischen Reserven erhöhen.
Welche Vorteile bietet Aluminium als Material für diesen Kühlkörper?
Aluminium ist ein ausgezeichneter Wärmeleiter, leicht und kostengünstig. Seine gute Wärmeleitfähigkeit ermöglicht eine effiziente Ableitung der Wärme vom elektronischen Bauteil in die Umgebungsluft, was ihn zu einem Standardmaterial für passive Kühlkörper macht.
Kann der Kühlkörper auch für andere Gehäuseformen als SOT-32 und TO-220 verwendet werden?
Obwohl die Konstruktion explizit auf SOT-32 und TO-220 zugeschnitten ist, kann er unter Umständen mit Anpassungen oder spezifischen Montageadaptern auch für Bauteile mit ähnlichen thermischen Eigenschaften und Befestigungspunkten verwendet werden. Die optimale Leistung wird jedoch mit den vorgesehenen Gehäuseformen erzielt.
Wie wird die Montage des Kühlkörpers am besten durchgeführt?
Die Montage erfolgt in der Regel durch Verschrauben oder Klemmen des Kühlkörpers an der Leiterplatte oder einem Montagegehäuse, wobei eine sichere mechanische und thermische Verbindung zum Bauteil gewährleistet wird. Die spezifische Montagemethode kann je nach Ausführung variieren.
