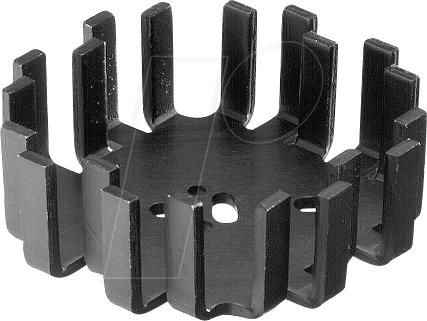

Effiziente Wärmeableitung für anspruchsvolle Elektronikkomponenten: FK 201 SA-CB – Kühlkörper, 45 mm, Alu, 6 K/W
Wenn elektronische Bauteile überhitzen, drohen Leistungseinbußen bis hin zu permanenten Schäden. Der FK 201 SA-CB Kühlkörper, gefertigt aus hochwertigem Aluminium, bietet eine professionelle Lösung zur optimalen Wärmeableitung. Entwickelt für Techniker, Ingenieure und anspruchsvolle Hobby-Elektroniker, die auf zuverlässige Kühlung für ihre SOT-32, TO-3 oder TO-66 Transistoren und Leistungshalbleiter angewiesen sind.
Optimale thermische Leistung dank präziser Konstruktion
Die Herausforderung bei der Kühlung von Leistungselektronik liegt in der effizienten Übertragung und Abgabe der entstehenden Wärme an die Umgebung. Der FK 201 SA-CB wurde speziell entwickelt, um diesen Prozess zu maximieren. Seine Konstruktion und das Material sind auf eine hohe thermische Leitfähigkeit ausgelegt, was zu einer signifikant verbesserten Betriebssicherheit und Langlebigkeit Ihrer elektronischen Systeme führt.
Vorteile des FK 201 SA-CB Kühlkörpers
- Hervorragende Wärmeleitfähigkeit: Mit einem thermischen Widerstand von 6 K/W sorgt dieser Kühlkörper für eine schnelle und effektive Ableitung überschüssiger Wärme.
- Robuste Aluminiumkonstruktion: Aluminium bietet ein optimales Verhältnis von Gewicht zu thermischer Leistung und ist zudem korrosionsbeständig, was eine lange Lebensdauer garantiert.
- Vielseitige Kompatibilität: Der Kühlkörper ist für gängige Gehäuseformen wie SOT-32, TO-3 und TO-66 konzipiert, was eine breite Anwendungspalette ermöglicht.
- Kompakte Bauform: Mit einer Höhe von 45 mm passt der FK 201 SA-CB auch in platzbeschränkte Gehäuse, ohne die Leistung zu beeinträchtigen.
- Verbesserte Systemstabilität: Durch die effektive Kühlung werden thermische Spitzen vermieden, was die Stabilität und Zuverlässigkeit Ihrer elektronischen Schaltungen erhöht.
- Reduziertes Risiko von Bauteilausfällen: Eine konstante und optimale Betriebstemperatur minimiert das Risiko von Überhitzungsschäden an kritischen elektronischen Komponenten.
Konstruktionsmerkmale und Materialqualität
Die primäre Funktion des FK 201 SA-CB Kühlkörpers ist die effiziente Wärmeableitung von elektronischen Bauteilen. Dies wird durch die intelligente Lamellengeometrie und die Wahl des Werkstoffs erreicht. Aluminium, als Grundmaterial, zeichnet sich durch eine ausgezeichnete thermische Leitfähigkeit aus, die Wärme schnell vom wärmeerzeugenden Bauteil aufnimmt und an die Umgebung abgibt. Die Oberfläche des Kühlkörpers ist so gestaltet, dass sie die Kontaktfläche zur Luft maximiert und so die Konvektionskühlung optimiert. Dies ist entscheidend, um die Temperatur von Hochleistungstransistoren, integrierten Schaltungen oder Leistungswiderständen im zulässigen Betriebsbereich zu halten. Der thermische Widerstand von 6 K/W gibt an, wie effektiv der Kühlkörper Wärme abführen kann: Je niedriger dieser Wert, desto besser die Kühlleistung. Dieser spezifische Wert positioniert den FK 201 SA-CB als eine leistungsfähige Lösung für Anwendungen, bei denen eine signifikante Wärmeentwicklung zu erwarten ist.
Anwendungsbereiche und Einsatzmöglichkeiten
Der FK 201 SA-CB Kühlkörper findet breite Anwendung in Bereichen, in denen eine zuverlässige Kühlung von Leistungselektronik unerlässlich ist. Dazu gehören unter anderem:
- Netzteile und Stromversorgungen
- Audio-Verstärker und HiFi-Anlagen
- Industrielle Steuerungen und Automatisierung
- Schweiß- und Lötgeräte
- Motorsteuerungen und Frequenzumrichter
- KFZ-Elektronik (z.B. Spannungsregler)
- Labor- und Messtechnik
- Prototypenentwicklung und Testaufbauten
Die Kompatibilität mit den verbreiteten Gehäusetypen SOT-32, TO-3 und TO-66 macht ihn zu einer flexiblen Wahl für eine Vielzahl von Transistoren, Dioden und anderen thermisch kritischen Bauteilen. Die Montage ist in der Regel unkompliziert und erfordert lediglich eine geeignete Befestigung und gegebenenfalls thermisch leitendes Paste oder Pad zur Optimierung des Kontakts.
Technische Spezifikationen im Detail
| Merkmal | Spezifikation |
|---|---|
| Modellbezeichnung | FK 201 SA-CB |
| Kühlkörpertyp | Lamellenkühlkörper |
| Material | Aluminiumlegierung (eloxiert oder natur) |
| Abmessungen (Höhe) | 45 mm |
| Thermischer Widerstand | 6 K/W |
| Kompatible Gehäuse | SOT-32, TO-3, TO-66 |
| Oberflächenbehandlung | Optional eloxiert zur Erhöhung der Korrosionsbeständigkeit und Oberflächenhärte |
| Montageoptionen | Geeignet für Verschraubung oder Klemmbefestigung (abhängig vom Bauteil und Gehäuse) |
| Herstellungsstandard | Präzisionsfertigung für optimale thermische Leistung und Passform |
Vergleich mit Standardlösungen
Im Gegensatz zu einfachen Kühlblechen oder minderwertigen Alternativen bietet der FK 201 SA-CB eine optimierte Lamellengeometrie, die speziell auf die Effizienz der Wärmeabgabe ausgelegt ist. Während Standardlösungen oft nur eine rudimentäre Kühlung ermöglichen, maximiert dieser Kühlkörper die Oberfläche zur Luftkonvektion und minimiert gleichzeitig den thermischen Übergangswiderstand. Die Verwendung einer hochwertigen Aluminiumlegierung stellt sicher, dass die thermische Leitfähigkeit über die gesamte Lebensdauer des Produkts erhalten bleibt und nicht durch Korrosion oder Materialermüdung beeinträchtigt wird. Der spezifizierte thermische Widerstand von 6 K/W ist ein klares Indiz für die überlegene Leistungsklasse im Vergleich zu generischen Kühlkörpern, die oft deutlich höhere Werte aufweisen und somit weniger effektiv die Temperatur von Leistungshalbleitern senken können.
FAQ – Häufig gestellte Fragen zu FK 201 SA-CB – Kühlkörper, 45 mm, Alu, 6 K/W, SOT-32/TO-3/TO-66
Ist der Kühlkörper für alle Transistoren der genannten Bauformen geeignet?
Der Kühlkörper ist primär für die mechanische Passform und die thermische Entkopplung von Transistoren und Leistungshalbleitern in den Gehäusen SOT-32, TO-3 und TO-66 konzipiert. Die tatsächliche Eignung hängt von der spezifischen Montageart des Bauteils und der zur Verfügung stehenden Fläche ab. Eine zusätzliche thermische Paste oder ein Wärmeleitpad wird zur Optimierung des thermischen Kontakts empfohlen.
Wie wird die beste thermische Verbindung zwischen Bauteil und Kühlkörper erzielt?
Für eine optimale Wärmeübertragung ist die Anwendung einer dünnen, gleichmäßigen Schicht aus hochwertiger Wärmeleitpaste zwischen dem Bauteil und der Auflagefläche des Kühlkörpers unerlässlich. Achten Sie darauf, dass die Oberfläche des Bauteils und des Kühlkörpers sauber und fettfrei sind. Bei manchen Anwendungen kann auch ein Wärmeleitpad eine geeignete Alternative sein.
Kann der Kühlkörper auch in feuchten Umgebungen eingesetzt werden?
Die Aluminiumlegierung bietet eine gute Korrosionsbeständigkeit, insbesondere wenn sie eloxiert ist. Für extrem feuchte oder aggressive Umgebungen sind jedoch zusätzliche Schutzmaßnahmen oder spezifische Beschichtungen zu erwägen, um die Langlebigkeit zu gewährleisten. Die Grundkonstruktion ist jedoch robust ausgelegt.
Welche Leistungsklasse von Bauteilen kann mit diesem Kühlkörper gekühlt werden?
Der thermische Widerstand von 6 K/W ermöglicht die Kühlung von Bauteilen, die eine signifikante Wärmeleistung abführen müssen. Die genaue Leistungsklasse hängt von der Umgebungstemperatur, der Luftzirkulation und der spezifischen Wärmeentwicklung des Bauteils ab. Er ist für anspruchsvolle Anwendungen im mittleren bis hohen Leistungsbereich konzipiert.
Ist eine spezielle Befestigung für die Montage erforderlich?
Die Befestigung hängt vom spezifischen Bauteil und dessen Montagevorrichtung ab. Für TO-3 und TO-66 Gehäuse sind oft Schraubverbindungen üblich, die durch entsprechende Bohrungen im Kühlkörper geführt werden. Für SOT-32 Gehäuse können auch Klemmvorrichtungen oder doppelseitige Wärmeleitbänder in Betracht gezogen werden, abhängig von der Anwendung.
Gibt es verschiedene Oberflächenausführungen des Kühlkörpers?
Die Standardausführung besteht aus naturfarbenem Aluminium. Optional kann der Kühlkörper eloxiert werden. Eine Eloxalschicht erhöht die Oberflächenhärte, verbessert die Korrosionsbeständigkeit und kann je nach Verfahren auch die Wärmeabstrahlungseigenschaften leicht modifizieren, ist aber primär eine Schutzschicht.
Wie beeinflusst die Umgebungstemperatur die Kühlleistung des FK 201 SA-CB?
Die Umgebungstemperatur ist ein entscheidender Faktor für die Effizienz jedes Kühlkörpers. Ein niedrigerer Umgebungstemperatur ermöglicht eine effektivere Wärmeabfuhr und damit niedrigere Betriebstemperaturen des gekühlten Bauteils. Die Angabe des thermischen Widerstands von 6 K/W gilt bei standardisierten Messbedingungen und sollte im Kontext der tatsächlichen Betriebsumgebung interpretiert werden.
